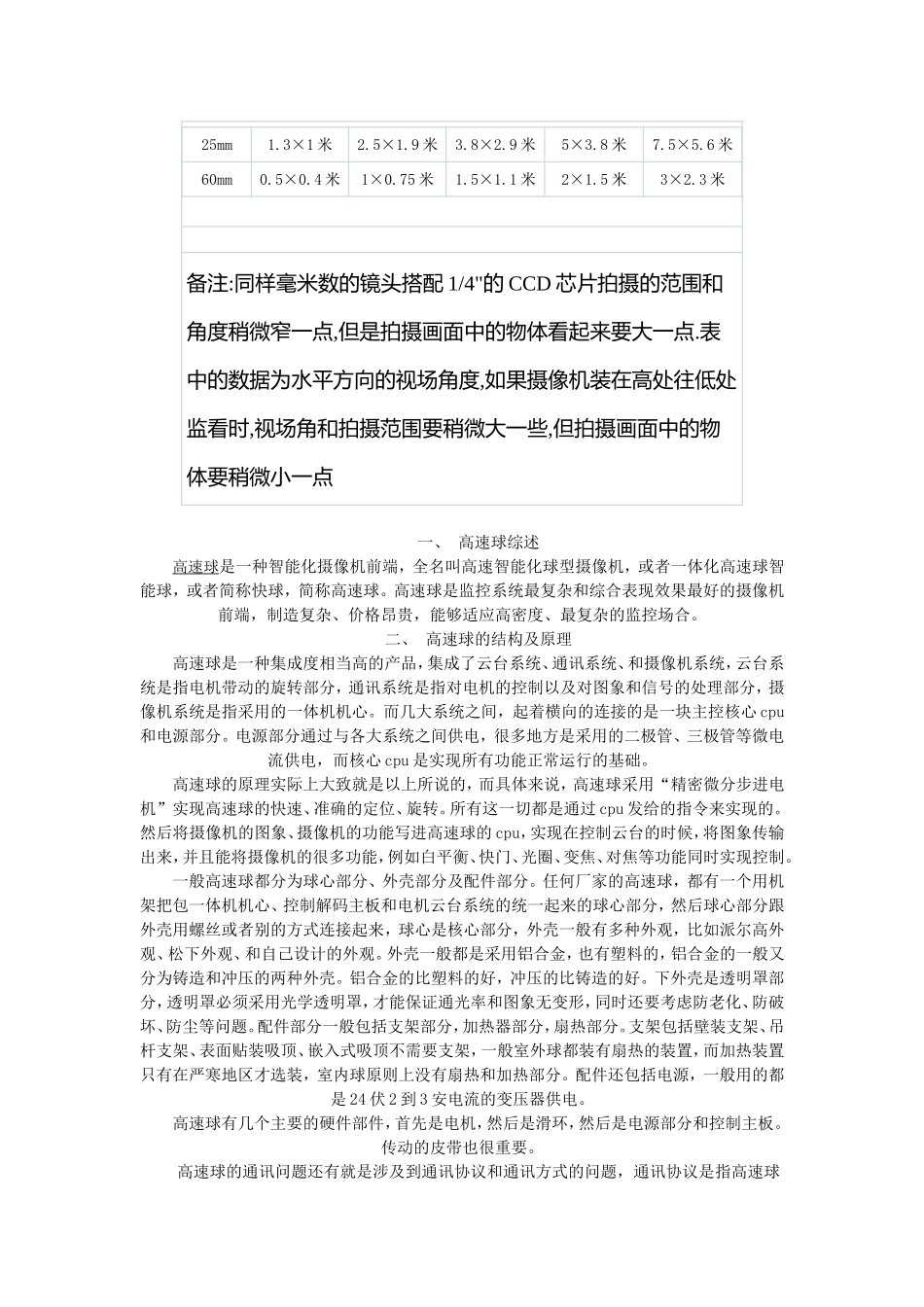

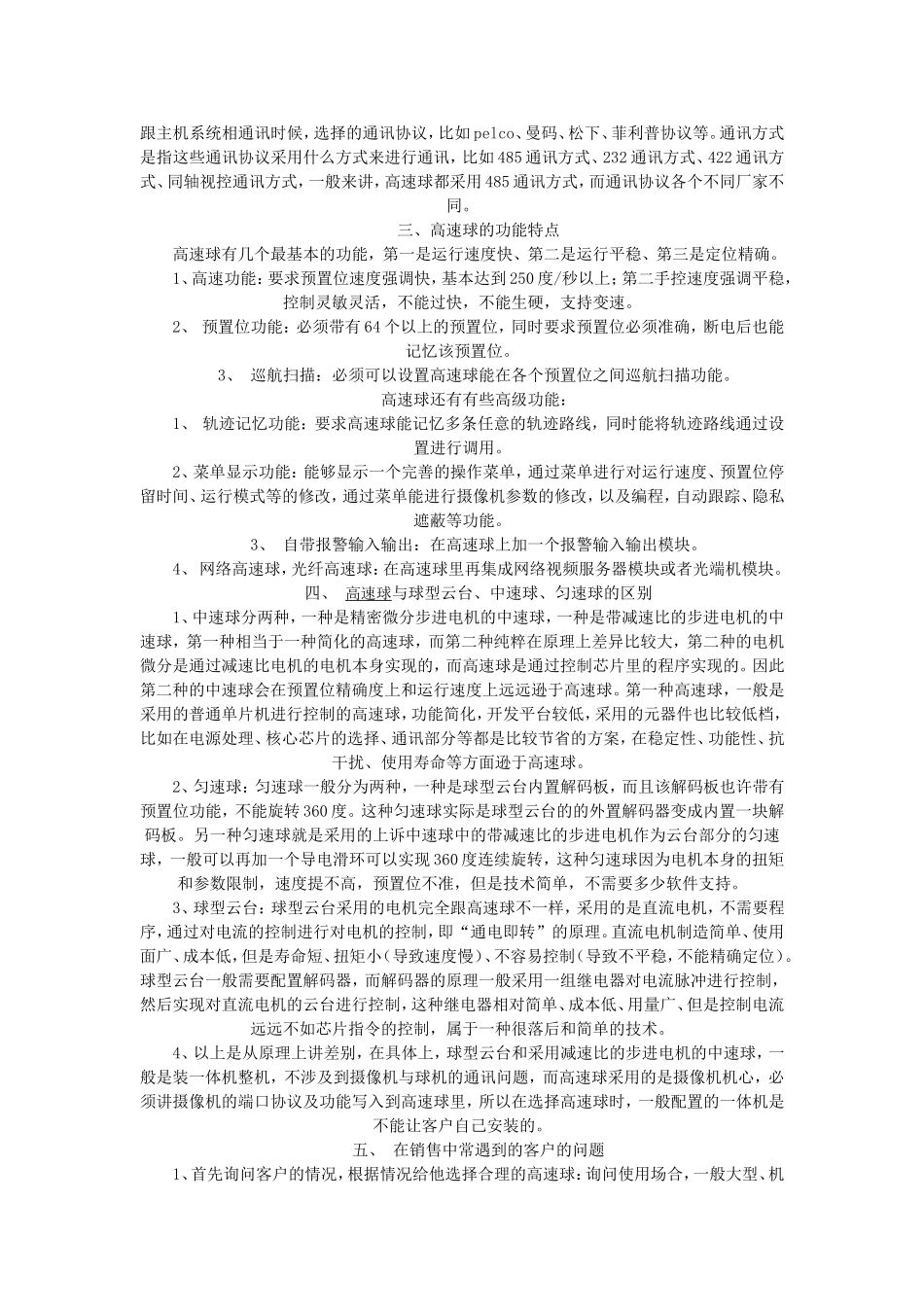

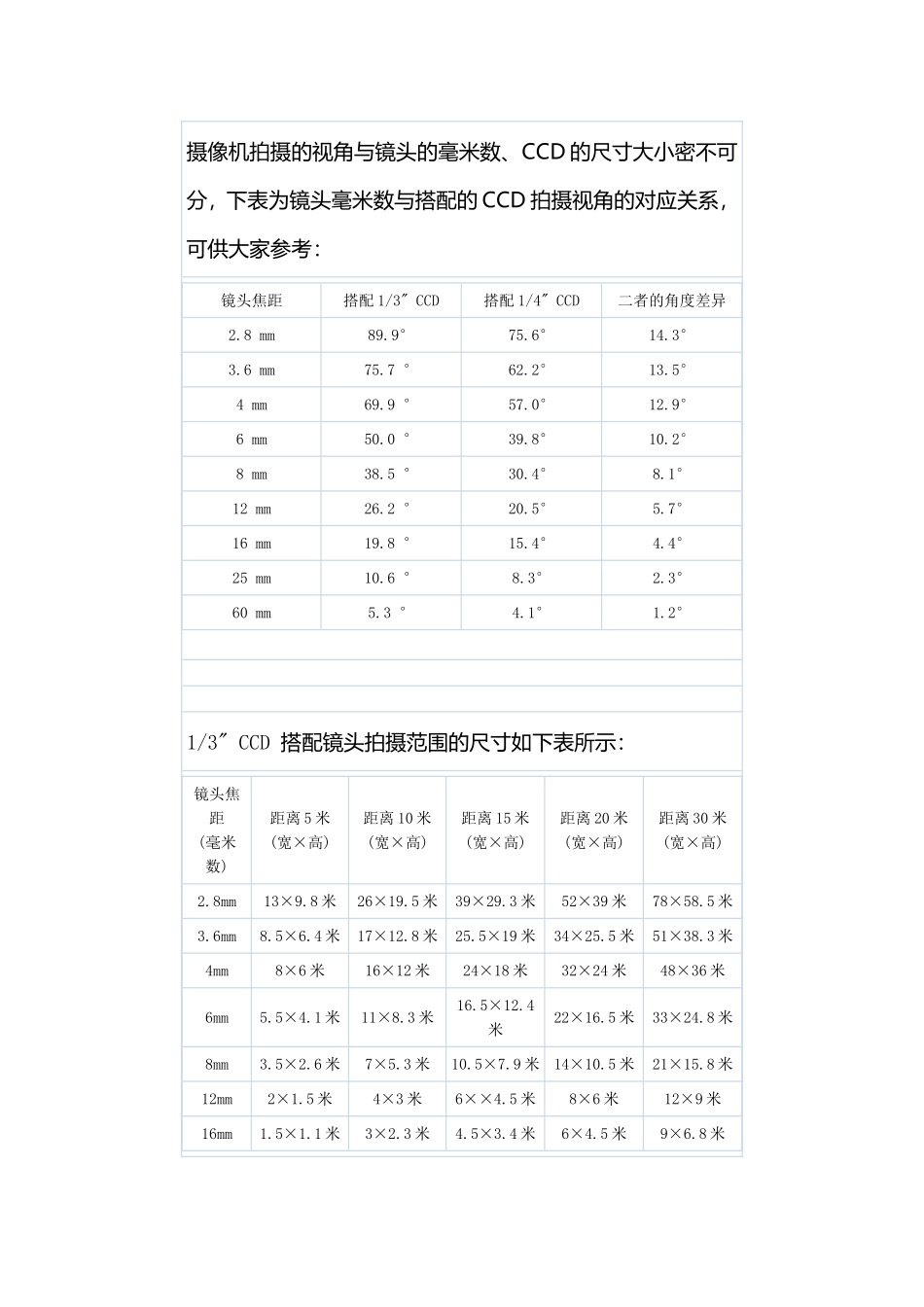

摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考：镜头焦距搭配1/3"CCD搭配1/4"CCD二者的角度差异2.8mm89.9°75.6°14.3°3.6mm75.7°62.2°13.5°4mm69.9°57.0°12.9°6mm50.0°39.8°10.2°8mm38.5°30.4°8.1°12mm26.2°20.5°5.7°16mm19.8°15.4°4.4°25mm10.6°8.3°2.3°60mm5.3°4.1°1.2°1/3"CCD搭配镜头拍摄范围的尺寸如下表所示：镜头焦距(毫米数)距离5米(宽×高)距离10米(宽×高)距离15米(宽×高)距离20米(宽×高)距离30米(宽×高)2.8mm13×9.8米26×19.5米39×29.3米52×39米78×58.5米3.6mm8.5×6.4米17×12.8米25.5×19米34×25.5米51×38.3米4mm8×6米16×12米24×18米32×24米48×36米6mm5.5×4.1米11×8.3米16.5×12.4米22×16.5米33×24.8米8mm3.5×2.6米7×5.3米10.5×7.9米14×10.5米21×15.8米12mm2×1.5米4×3米6××4.5米8×6米12×9米16mm1.5×1.1米3×2.3米4.5×3.4米6×4.5米9×6.8米25mm1.3×1米2.5×1.9米3.8×2.9米5×3.8米7.5×5.6米60mm0.5×0.4米1×0.75米1.5×1.1米2×1.5米3×2.3米备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点一、高速球综述高速球是一种智能化摄像机前端，全名叫高速智能化球型摄像机，或者一体化高速球智能球，或者简称快球，简称高速球。高速球是监控系统最复杂和综合表现效果最好的摄像机前端，制造复杂、价格昂贵，能够适应高密度、最复杂的监控场合。二、高速球的结构及原理高速球是一种集成度相当高的产品，集成了云台系统、通讯系统、和摄像机系统，云台系统是指电机带动的旋转部分，通讯系统是指对电机的控制以及对图象和信号的处理部分，摄像机系统是指采用的一体机机心。而几大系统之间，起着横向的连接的是一块主控核心cpu和电源部分。电源部分通过与各大系统之间供电，很多地方是采用的二极管、三极管等微电流供电，而核心cpu是实现所有功能正常运行的基础。高速球的原理实际上大致就是以上所说的，而具体来说，高速球采用“精密微分步进电机”实现高速球的快速、准确的定位、旋转。所有这一切都是通过cpu发给的指令来实现的。然后将摄像机的图象、摄像机的功能写进高速球的cpu，实现在控制云台的时候，将图象传输出来，并且能将摄像机的很多功能，例如白平衡、快门、光圈、变焦、对焦等功能同时实现控制。一般高速球都分为球心部分、外壳部分及配件部分。任何厂家的高速球，都有一个用机架把包一体机机心、控制解码主板和电机云台系统的统一起来的球心部分，然后球心部分跟外壳用螺丝或者别的方式连接起来，球心是核心部分，外壳一般有多种外观，比如派尔高外观、松下外观、和自己设计的外观。外壳一般都是采用铝合金，也有塑料的，铝合金的一般又分为铸造和冲压的两种外壳。铝合金的比塑料的好，冲压的比铸造的好。下外壳是透明罩部分，透明罩必须采用光学透明罩，才能保证通光率和图象无变形，同时还要考虑防老化、防破坏、防尘等问题。配件部分一般包括支架部分，加热器部分，扇热部分。支架包括壁装支架、吊杆支架、表面贴装吸顶、嵌入式吸顶不需要支架，一般室外球都装有扇热的装置，而加热装置只有在严寒地区才选装，室内球原则上没有扇热和加热部分。配件还包括电源，一般用的都是24伏2到3安电流的变压器供电。高速球有几个主要的硬件部件，首先是电机，然后是滑环，然后是电源部分和控制主板。传动的皮带也很重要。高速球的通讯问题还有就是涉及到通讯协议和通讯方式的问题，通讯协议是指高速球跟主机系统相通讯时候，选择的通讯协议，比如pelco、曼码、松下、菲利普协议等。通讯方式是指这些通讯协议采用什么方式来进行通讯，比如485通讯方式、232通讯方式、422通讯方式、同轴视控通讯方式，一般来讲，高速球都采用485通讯方式，而通讯协议各个不同厂家不同。三、高速球的功能特点高速球有几个最基本的功能，第一是运行速度快、第...
