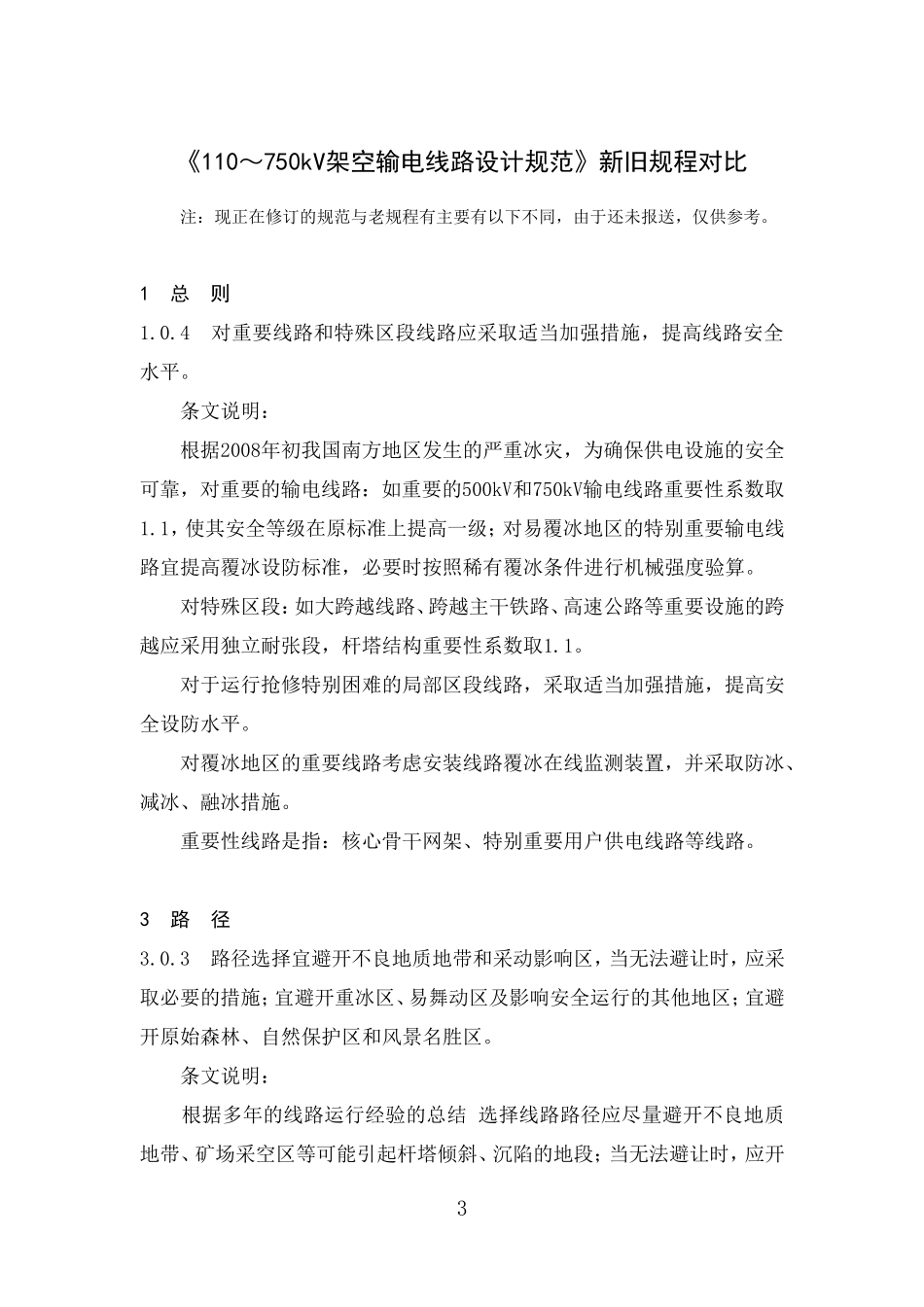

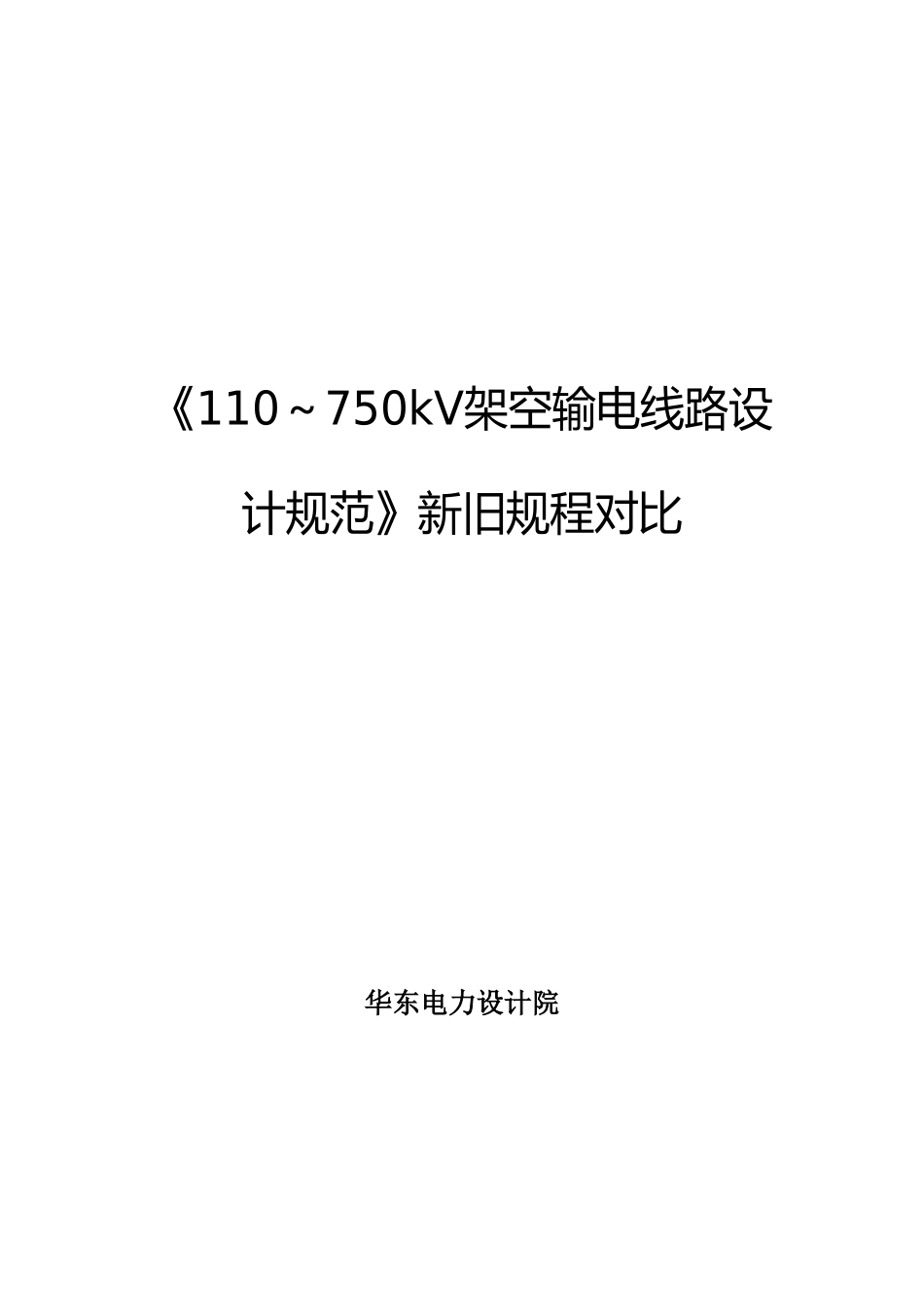

《110～750kV架空输电线路设计规范》新旧规程对比华东电力设计院2《110～750kV架空输电线路设计规范》新旧规程对比注：现正在修订的规范与老规程有主要有以下不同，由于还未报送，仅供参考。1总则1.0.4对重要线路和特殊区段线路应采取适当加强措施，提高线路安全水平。条文说明：根据2008年初我国南方地区发生的严重冰灾，为确保供电设施的安全可靠，对重要的输电线路：如重要的500kV和750kV输电线路重要性系数取1.1，使其安全等级在原标准上提高一级；对易覆冰地区的特别重要输电线路宜提高覆冰设防标准，必要时按照稀有覆冰条件进行机械强度验算。对特殊区段：如大跨越线路、跨越主干铁路、高速公路等重要设施的跨越应采用独立耐张段，杆塔结构重要性系数取1.1。对于运行抢修特别困难的局部区段线路，采取适当加强措施，提高安全设防水平。对覆冰地区的重要线路考虑安装线路覆冰在线监测装置，并采取防冰、减冰、融冰措施。重要性线路是指：核心骨干网架、特别重要用户供电线路等线路。3路径3.0.3路径选择宜避开不良地质地带和采动影响区，当无法避让时，应采取必要的措施；宜避开重冰区、易舞动区及影响安全运行的其他地区；宜避开原始森林、自然保护区和风景名胜区。条文说明：根据多年的线路运行经验的总结选择线路路径应尽量避开不良地质地带、矿场采空区等可能引起杆塔倾斜、沉陷的地段；当无法避让时，应开3展塔位稳定性评估，并采取必要的措施。根据运行经验增加了路径选择尽量避开导线易舞动区等内容。东北的鞍山、丹东、锦州一带，湖北的荆门、荆州、武汉一带是全国范围内输电线路发生舞动较多地区，导线舞动对线路安全运行所造成的危害十分重大，诸如线路频繁跳闸与停电、导线的磨损、烧伤与断线，金具及有关部件的损坏等等，造成重大的经济损失与社会影响，因此对舞动多发区应尽量避让。3.0.7轻、中、重冰区的耐张段长度分别不宜大于10km、5km、3km，且单分裂导线线路不宜大于5km。当耐张段长度较长时应考虑防串倒措施。在高差或档距相差悬殊的山区或重冰区等运行条件较差的地段，耐张段长度应适当缩短。条文说明：耐张段长度由线路的设计、运行、施工条件和施工方法确定，并吸取2008年初雪灾运行经验，单导线线路不宜大于5km，轻、中、重冰区的耐张段长度分别不宜大于10km、5km、3km，当耐张段长度较长时应考虑防串倒措施，设计中应采取措施防止串倒，例如轻冰区每隔7～8基(中冰区每隔4～5基、重冰区每隔3～4基)安排一基纵向强度较大的加强型直线塔，防串倒的加强型直线塔其设计条件除按常规直线塔工况计算外，还应按所有导地线同侧有断线张力(或不平衡张力)计算。3.0.8选择路径和定位时，应注意限制使用档距和相应的高差，避免出现杆塔两侧大小悬殊的档距，当无法避免时应采取必要的措施，提高安全度。条文说明：为了预防灾害性事故的发生，选择路径和定位时，应注意限制使用档距和相应的高差，避免出现杆塔两侧大小悬殊的档距，当无法避免时应采取必要的措施，提高安全度。4气象条件44.0.1设计气象条件，应根据沿线气象资料的数理统计结果，参考风压图以及附近已有线路的运行经验确定，基本风速、设计冰厚按以下重现期确定：750kV、500kV输电线路及其大跨越50年110～330kV输电线路及其大跨越30年条文说明：本条为DL/T5092—1999第6.0.1条的修改条文并增加了750kV内容。500kV～750kV输电线路(含大跨越)的重现期与《建筑结构荷载规范》(2006版)(GB50009—2001)一致取50年。110kV～330kV输电线路(含大跨越)的重现期取30年。4.0.2确定基本风速时，应按当地气象台、站10min时距平均的年最大风速为样本，并宜采用极值Ⅰ型分布作为概率模型。统计风速应取以下高度：110～750kV输电线路离地面10m各级电压大跨越离历年大风季节平均最低水位10m条文说明：本条为DL/T5092—1999第6.0.2条的修改条文。统计风速样本的基准高度，统一取离地面(或水面)10m，保持与荷载规范一致，可简化资料换算及便于与其它行业比较。4.0.4110～330kV输电线路的基本风速，不宜低于23.5m/s；500～750kV输电线路，基本风速不宜低于27m/s。必要时还宜按稀有风速条件进行验算。条文说明：本条为对DL/T5...
