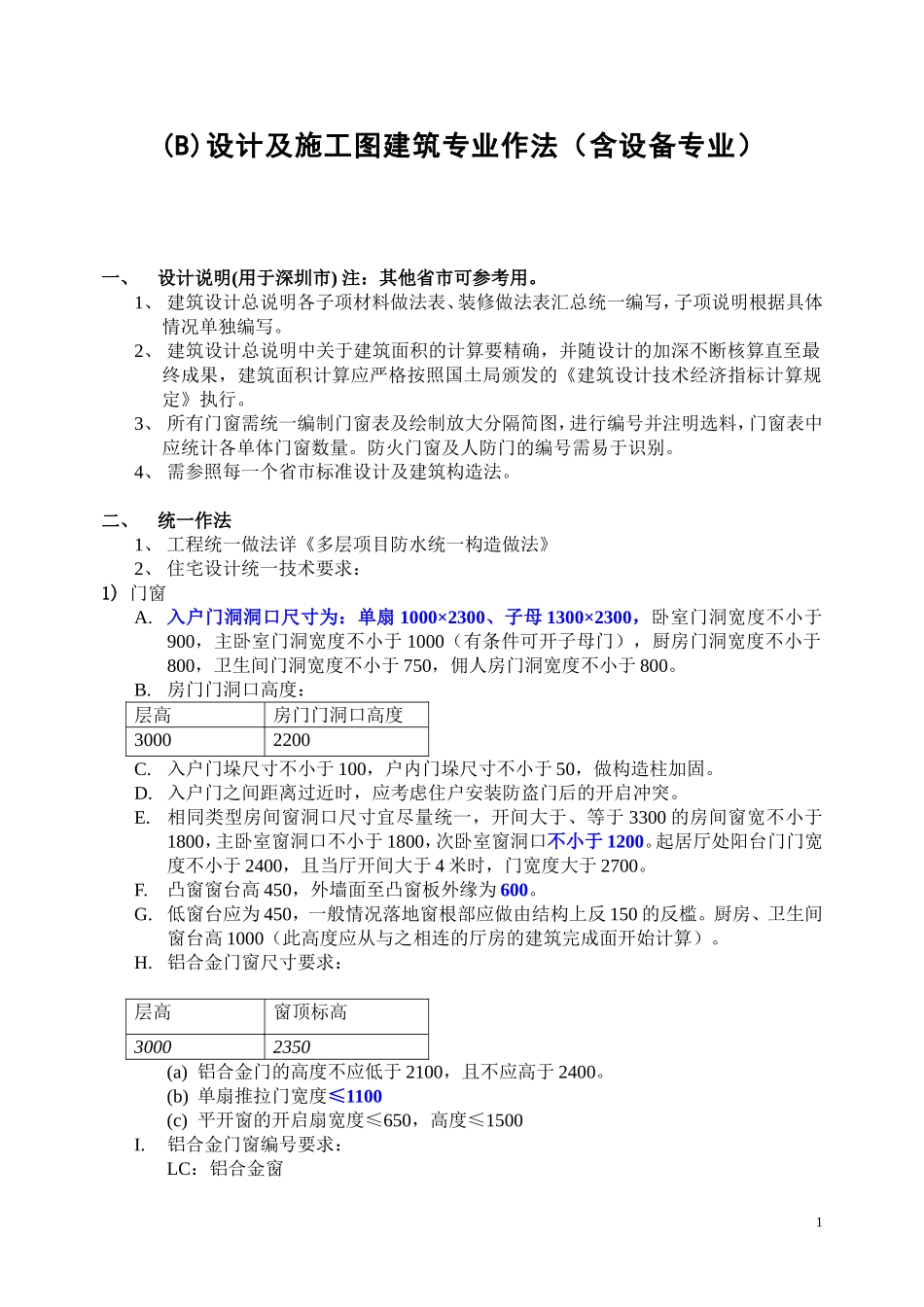

(B)设计及施工图建筑专业作法（含设备专业）一、设计说明(用于深圳市)注：其他省市可参考用。1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照国土局颁发的《建筑设计技术经济指标计算规定》执行。3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。防火门窗及人防门的编号需易于识别。4、需参照每一个省市标准设计及建筑构造法。二、统一作法1、工程统一做法详《多层项目防水统一构造做法》2、住宅设计统一技术要求：1)门窗A.入户门洞洞口尺寸为：单扇1000×2300、子母1300×2300，卧室门洞宽度不小于900，主卧室门洞宽度不小于1000（有条件可开子母门），厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。B.房门门洞口高度：层高房门门洞口高度30002200C.入户门垛尺寸不小于100，户内门垛尺寸不小于50，做构造柱加固。D.入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。E.相同类型房间窗洞口尺寸宜尽量统一，开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800，次卧室窗洞口不小于1200。起居厅处阳台门门宽度不小于2400，且当厅开间大于4米时，门宽度大于2700。F.凸窗窗台高450，外墙面至凸窗板外缘为600。G.低窗台应为450，一般情况落地窗根部应做由结构上反150的反槛。厨房、卫生间窗台高1000（此高度应从与之相连的厅房的建筑完成面开始计算）。H.铝合金门窗尺寸要求：层高窗顶标高30002350(a)铝合金门的高度不应低于2100，且不应高于2400。(b)单扇推拉门宽度≤1100(c)平开窗的开启扇宽度≤650，高度≤1500I.铝合金门窗编号要求：LC：铝合金窗1LM：铝合金门LMC：铝合金门连窗（门带固定窗扇或开启窗扇都为门连窗）J.铝合金门窗开启方式：(a)平开门窗的气密性能优于推拉门窗。(b)上悬窗的通风量较大，配件较便宜，适合用在卫生间和推拉门的上侧。(c)三轨、四轨推拉门通风量大，造价也大，不宜采用。K.低窗防护：(a)无室外阳台的外窗台距室内地面高度小于900时，必须采用安全玻璃并加设可靠的防护措施。防护栏杆高度应从可踏面开始计算。防护栏杆高度0.9米。(b)防护栏杆做法：采用30宽3厚的扁铁做骨架，中间焊接Ф8的圆钢，间距小于200。底座采用M8的膨胀螺栓与地面可靠连接。表面刷银灰色防锈漆。L.有视线干扰的卫生间的窗采用磨砂玻璃。M.所有门窗的标注尺寸标明为洞口尺寸。N.客厅全玻平开门应安装门锁。O.外墙门窗两边有排水管处，应设置门窗垛，门窗垛不应小于200。2)楼面A.各部位标高及降板情况入下（只作参考用）：厅房建筑标高H厅房结构标高H-0.05公共楼梯间、电梯厅结构标高H-0.05不带生活阳台的厨房结构标高H-0.13带生活阳台的厨房结构标高H-0.05小降板卫生间结构标高H-0.13大降板卫生间（下层非同户卧室）结构标高H-0.40大降板卫生间（下层为同户卧室）结构标高H-0.35挑出宽度不大于2m的阳台结构标高H-0.13（H-0.15）挑出宽度大于2m的阳台结构标高H-0.17（H-0.20）下层为阳台的露台结构标高H-0.17（H-0.20）下层为室内房间且可降板的露台结构标高H-0.30~H-0.35注：北方区须注意节能及保温厚度。B.阳台建筑标高(a)一般不注阳台建筑标高，注板上皮结构标高并标明（例如：H-0.130结）(b)但应在说明及阳台详图中注明：门口处阳台完成面距室内楼地面高差为50；(c)无论哪种沉板，一般阳台返边上皮标高均为：楼地面标高＋100）3)墙体A.预留洞：内外墙上所有留洞均应有水平和竖向定位。梁、柱上留洞不仅在建筑图上标注，还应在结构图中表示，并注明。B.异型柱：异型柱保证墙面平整的优先级别顺序为：起居室>主卧室>次卧室>其它功2能房间。C.卫生间墙周边应做200高（距结构面）反槛。D.卫生间小降板后，卫生间周围的梁应尽量采用缺口梁，以应保证卫生间的墙面平整（具体详“卫生间”的要求）E.卫生间隔墙定位应与结构图中梁的定位一致。4)厨房A.地漏(a)带生活阳台的厨房不设地漏(b)不带生活阳台的厨房应设地漏。...
