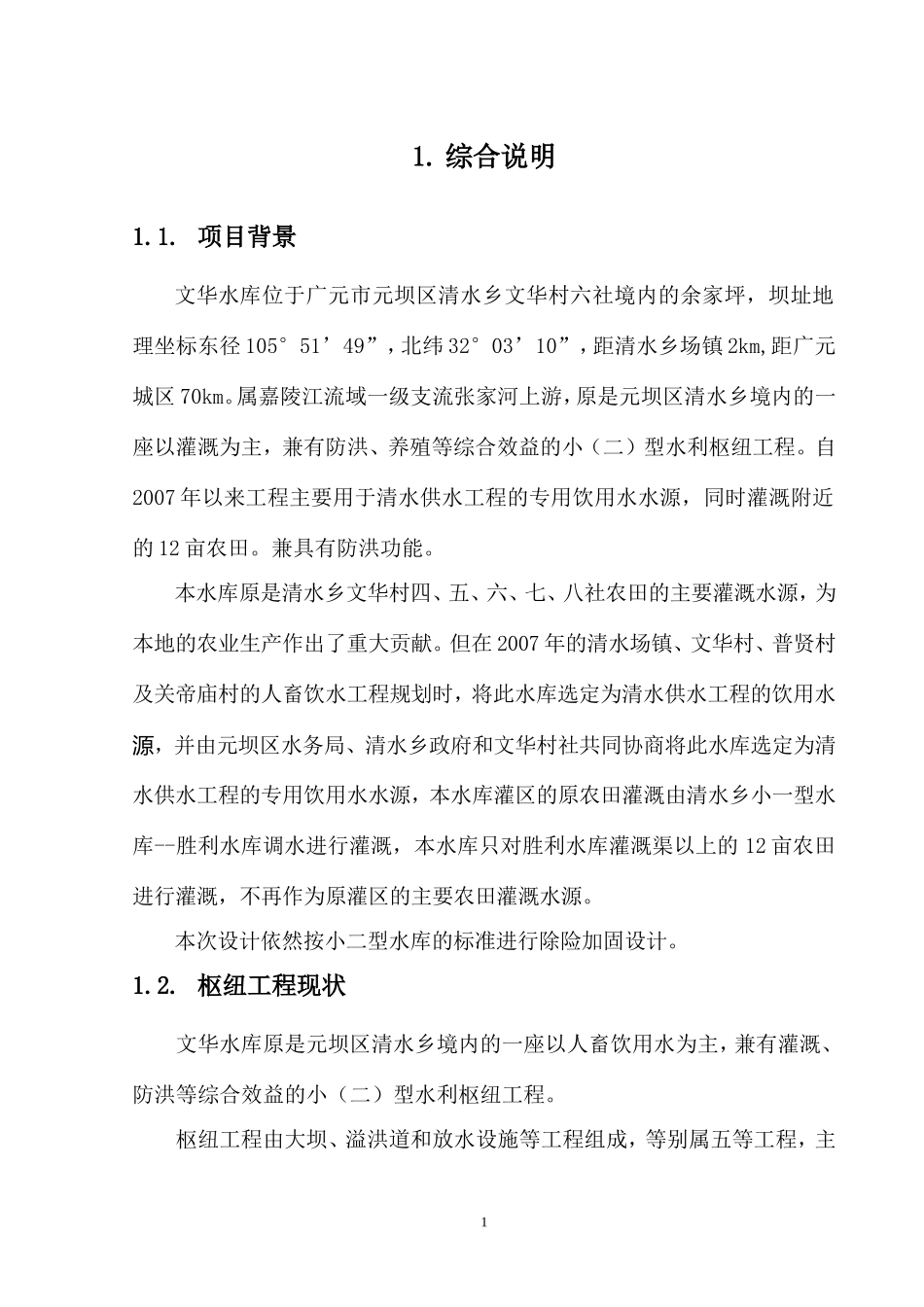

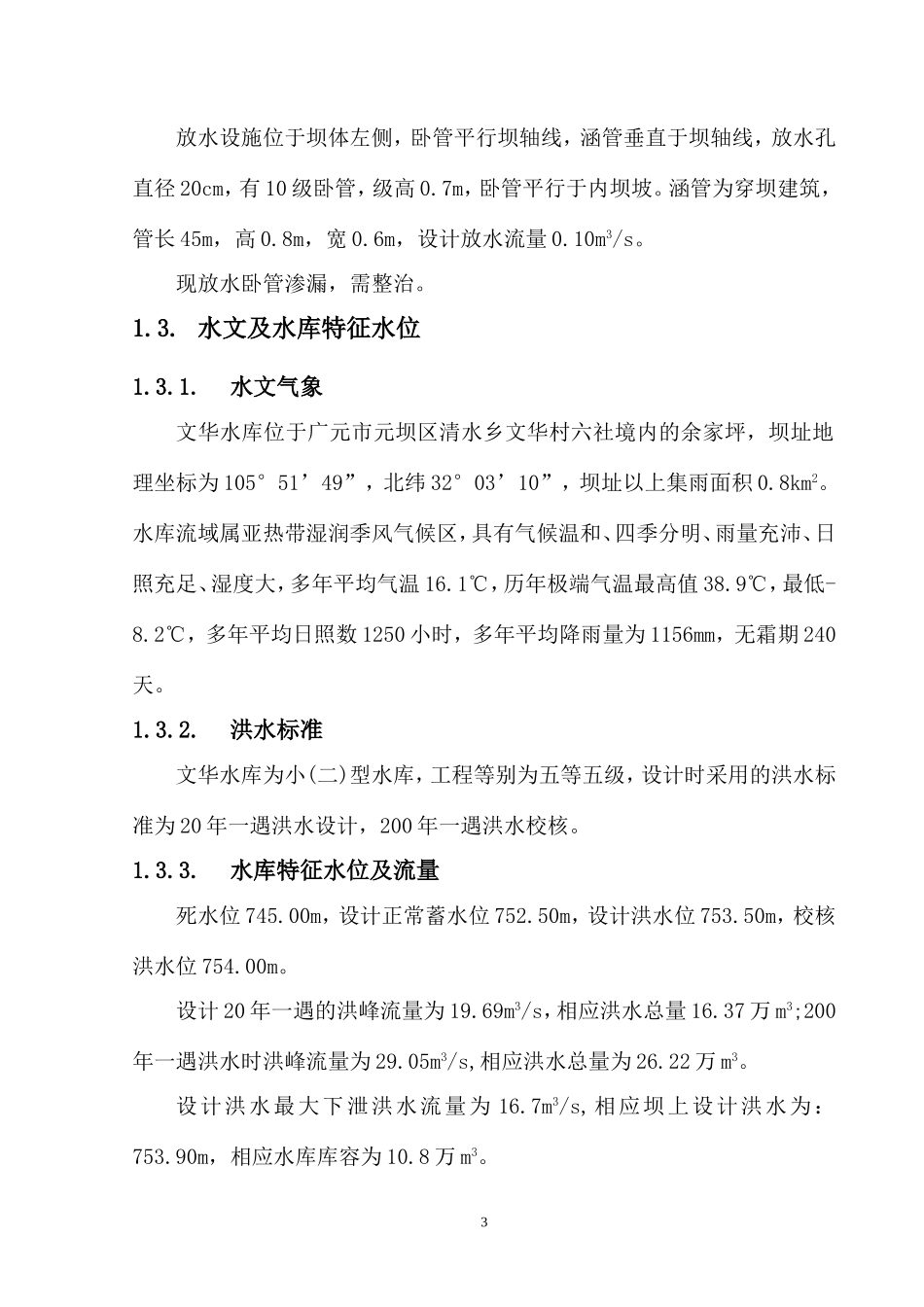

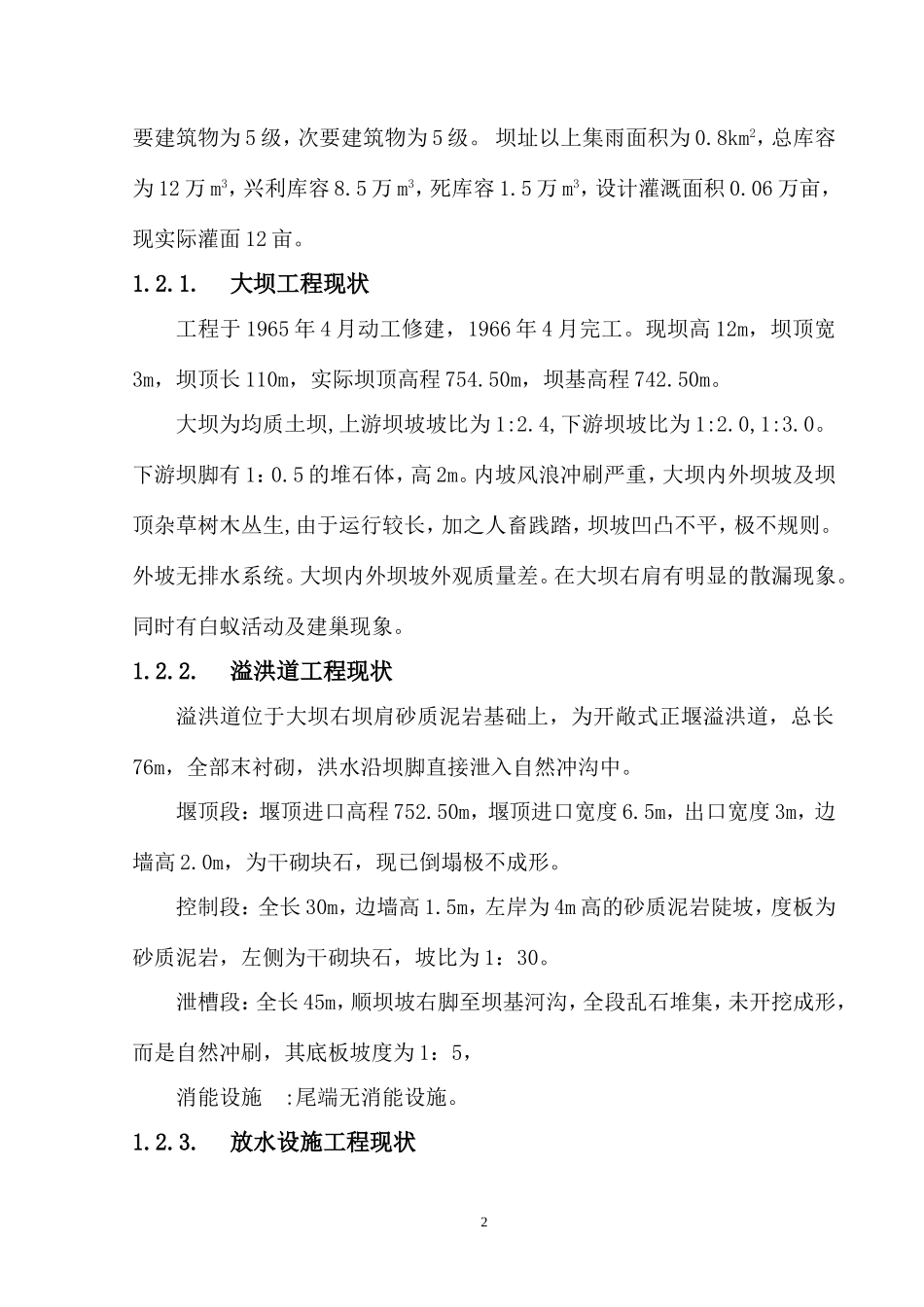

1.综合说明1.1.项目背景文华水库位于广元市元坝区清水乡文华村六社境内的余家坪，坝址地理坐标东径105°51’49”，北纬32°03’10”，距清水乡场镇2km,距广元城区70km。属嘉陵江流域一级支流张家河上游，原是元坝区清水乡境内的一座以灌溉为主，兼有防洪、养殖等综合效益的小（二）型水利枢纽工程。自2007年以来工程主要用于清水供水工程的专用饮用水水源，同时灌溉附近的12亩农田。兼具有防洪功能。本水库原是清水乡文华村四、五、六、七、八社农田的主要灌溉水源，为本地的农业生产作出了重大贡献。但在2007年的清水场镇、文华村、普贤村及关帝庙村的人畜饮水工程规划时，将此水库选定为清水供水工程的饮用水源，并由元坝区水务局、清水乡政府和文华村社共同协商将此水库选定为清水供水工程的专用饮用水水源，本水库灌区的原农田灌溉由清水乡小一型水库--胜利水库调水进行灌溉，本水库只对胜利水库灌溉渠以上的12亩农田进行灌溉，不再作为原灌区的主要农田灌溉水源。本次设计依然按小二型水库的标准进行除险加固设计。1.2.枢纽工程现状文华水库原是元坝区清水乡境内的一座以人畜饮用水为主，兼有灌溉、防洪等综合效益的小（二）型水利枢纽工程。枢纽工程由大坝、溢洪道和放水设施等工程组成，等别属五等工程，主1要建筑物为5级，次要建筑物为5级。坝址以上集雨面积为0.8km2，总库容为12万m3，兴利库容8.5万m3，死库容1.5万m3，设计灌溉面积0.06万亩，现实际灌面12亩。1.2.1.大坝工程现状工程于1965年4月动工修建，1966年4月完工。现坝高12m，坝顶宽3m，坝顶长110m，实际坝顶高程754.50m，坝基高程742.50m。大坝为均质土坝,上游坝坡坡比为1:2.4,下游坝坡比为1:2.0,1:3.0。下游坝脚有1：0.5的堆石体，高2m。内坡风浪冲刷严重，大坝内外坝坡及坝顶杂草树木丛生,由于运行较长，加之人畜践踏，坝坡凹凸不平，极不规则。外坡无排水系统。大坝内外坝坡外观质量差。在大坝右肩有明显的散漏现象。同时有白蚁活动及建巢现象。1.2.2.溢洪道工程现状溢洪道位于大坝右坝肩砂质泥岩基础上，为开敞式正堰溢洪道，总长76m，全部末衬砌，洪水沿坝脚直接泄入自然冲沟中。堰顶段：堰顶进口高程752.50m，堰顶进口宽度6.5m，出口宽度3m，边墙高2.0m，为干砌块石，现已倒塌极不成形。控制段：全长30m，边墙高1.5m，左岸为4m高的砂质泥岩陡坡，度板为砂质泥岩，左侧为干砌块石，坡比为1：30。泄槽段：全长45m，顺坝坡右脚至坝基河沟，全段乱石堆集，未开挖成形，而是自然冲刷，其底板坡度为1：5，消能设施:尾端无消能设施。1.2.3.放水设施工程现状2放水设施位于坝体左侧，卧管平行坝轴线，涵管垂直于坝轴线，放水孔直径20cm，有10级卧管，级高0.7m，卧管平行于内坝坡。涵管为穿坝建筑，管长45m，高0.8m，宽0.6m，设计放水流量0.10m3/s。现放水卧管渗漏，需整治。1.3.水文及水库特征水位1.3.1.水文气象文华水库位于广元市元坝区清水乡文华村六社境内的余家坪，坝址地理坐标为105°51’49”，北纬32°03’10”，坝址以上集雨面积0.8km2。水库流域属亚热带湿润季风气候区，具有气候温和、四季分明、雨量充沛、日照充足、湿度大，多年平均气温16.1℃，历年极端气温最高值38.9℃，最低-8.2℃，多年平均日照数1250小时，多年平均降雨量为1156mm，无霜期240天。1.3.2.洪水标准文华水库为小(二)型水库，工程等别为五等五级，设计时采用的洪水标准为20年一遇洪水设计，200年一遇洪水校核。1.3.3.水库特征水位及流量死水位745.00m，设计正常蓄水位752.50m，设计洪水位753.50m，校核洪水位754.00m。设计20年一遇的洪峰流量为19.69m3/s，相应洪水总量16.37万m3;200年一遇洪水时洪峰流量为29.05m3/s,相应洪水总量为26.22万m3。设计洪水最大下泄洪水流量为16.7m3/s,相应坝上设计洪水为：753.90m，相应水库库容为10.8万m3。3校核洪水最大下泄洪水流量为：27m3/s，相应坝上校核洪水为：764.42m，相应水库总库容为12万m3。1.4.工程地质1.4.1.库区水文地质及工程地质条件1、地形地貌文华水库位于嘉陵江水系一级支流张家河上游，流域形状呈树叶形，地势为北高南低，东陡西缓，地面高程一般在740-940米之间，沟谷与山顶之间相...
