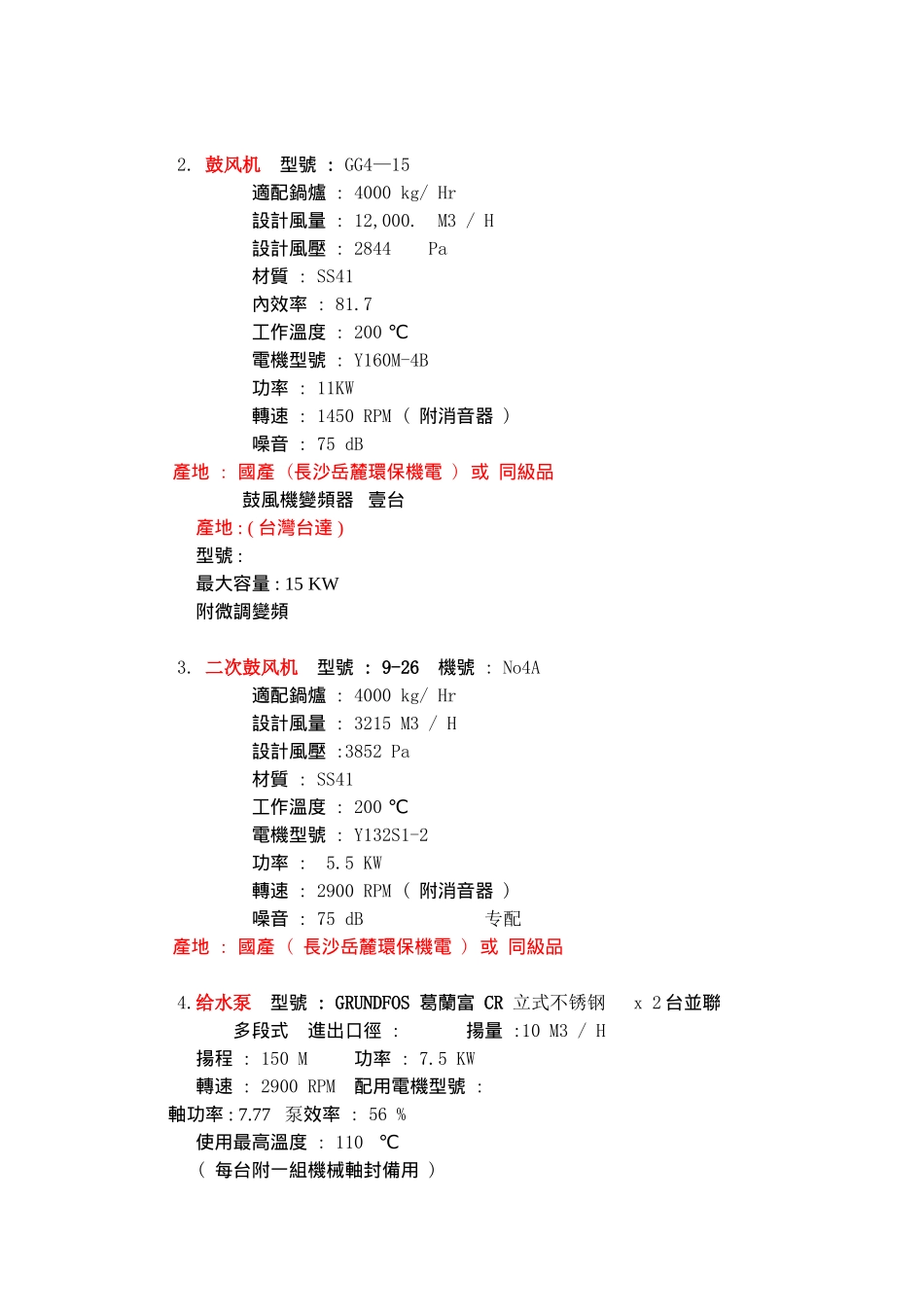

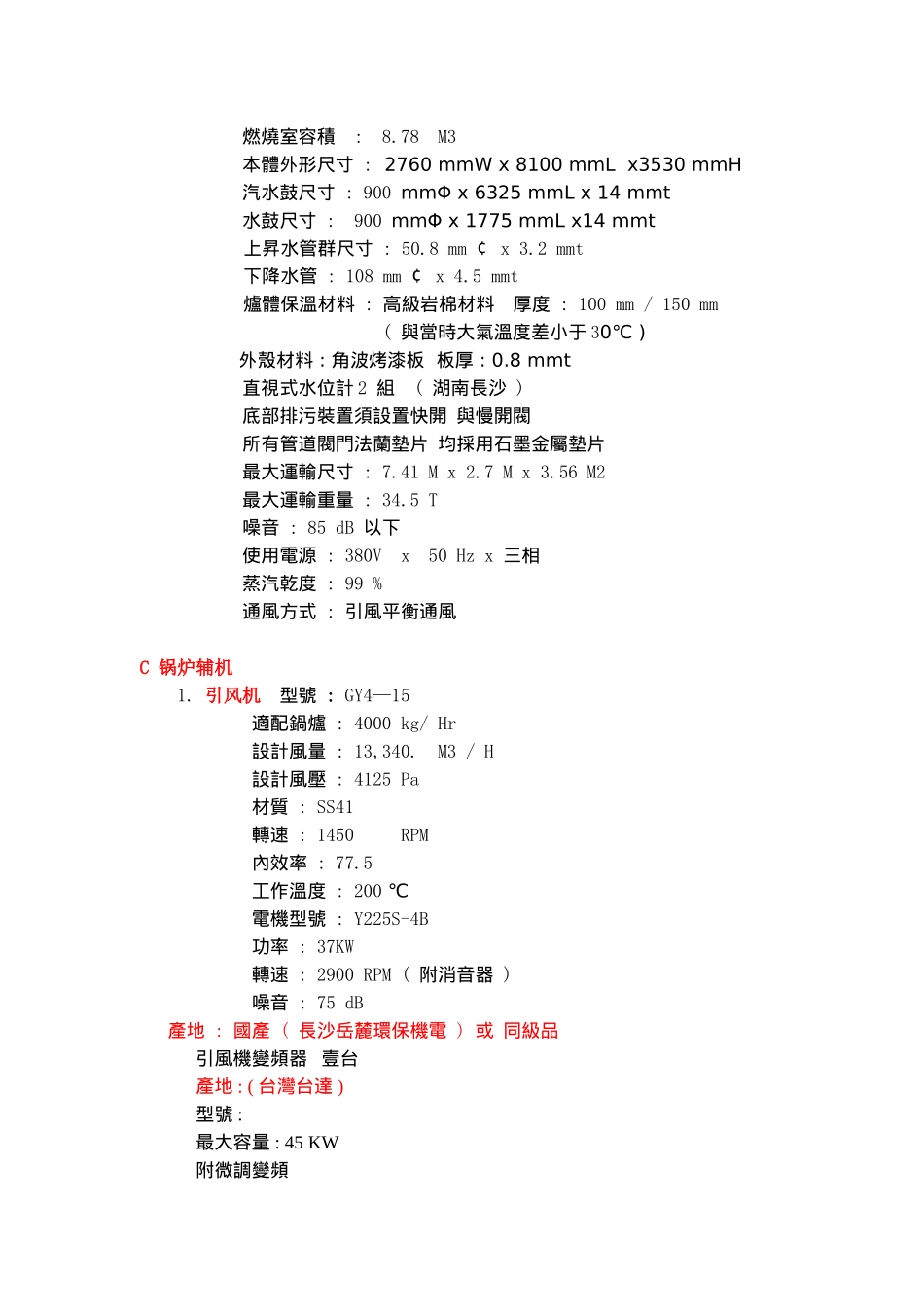

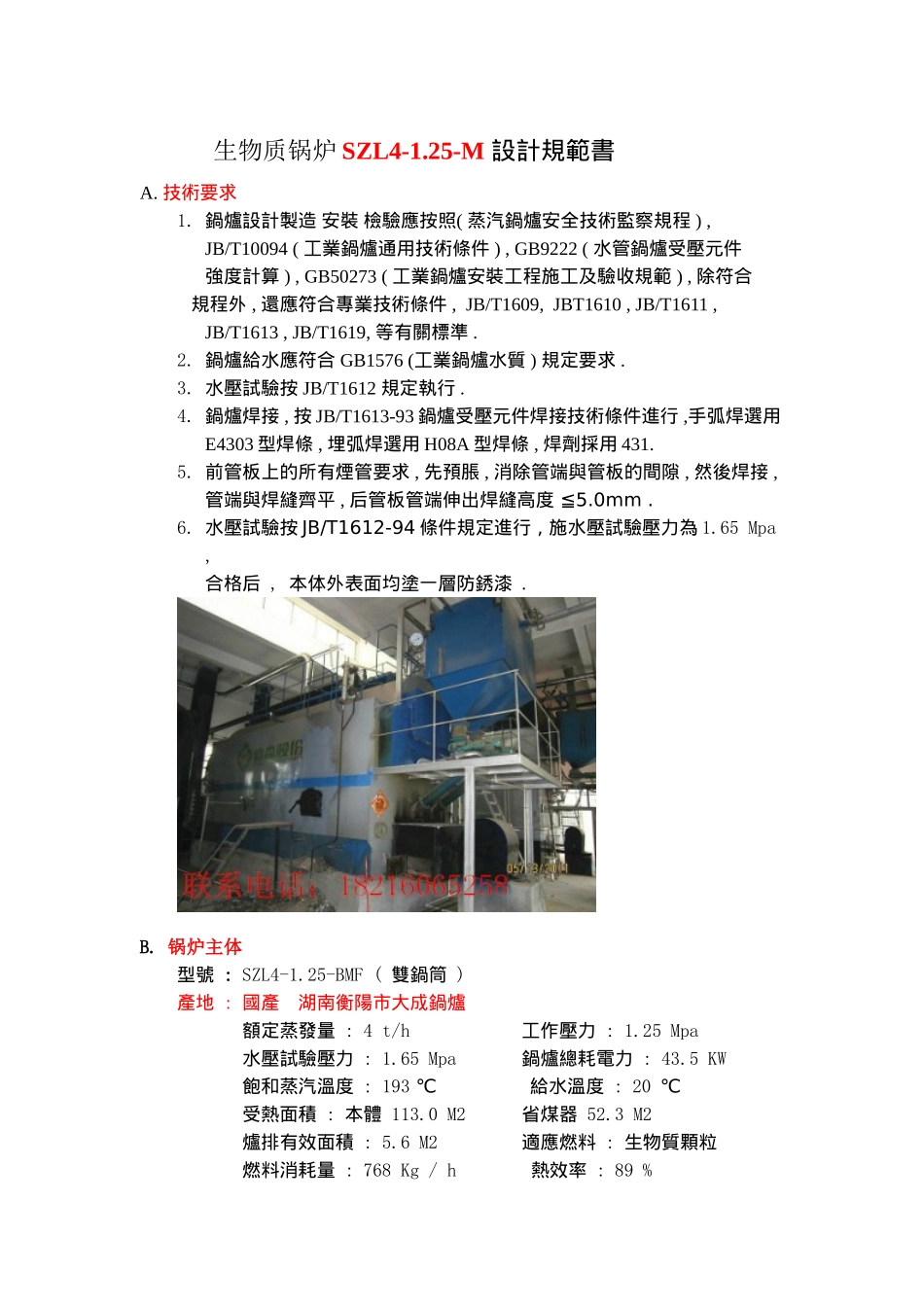

生物质锅炉SZL4-1.25-M設計規範書A.技術要求1.鍋爐設計製造安裝檢驗應按照(蒸汽鍋爐安全技術監察規程),JB/T10094(工業鍋爐通用技術條件),GB9222(水管鍋爐受壓元件強度計算),GB50273(工業鍋爐安裝工程施工及驗收規範),除符合規程外,還應符合專業技術條件,JB/T1609,JBT1610,JB/T1611,JB/T1613,JB/T1619,等有關標準.2.鍋爐給水應符合GB1576(工業鍋爐水質)規定要求.3.水壓試驗按JB/T1612規定執行.4.鍋爐焊接,按JB/T1613-93鍋爐受壓元件焊接技術條件進行,手弧焊選用E4303型焊條,埋弧焊選用H08A型焊條,焊劑採用431.5.前管板上的所有煙管要求,先預脹,消除管端與管板的間隙,然後焊接,管端與焊縫齊平,后管板管端伸出焊縫高度≦5.0mm.6.水壓試驗按JB/T1612-94條件規定進行,施水壓試驗壓力為1.65Mpa,合格后,本体外表面均塗一層防銹漆.B.锅炉主体型號:SZL4-1.25-BMF(雙鍋筒)產地:國產湖南衡陽市大成鍋爐額定蒸發量:4t/h工作壓力:1.25Mpa水壓試驗壓力:1.65Mpa鍋爐總耗電力:43.5KW飽和蒸汽溫度:193℃給水溫度:20℃受熱面積:本體113.0M2省煤器52.3M2爐排有效面積:5.6M2適應燃料:生物質顆粒燃料消耗量:768Kg/h熱效率:89%燃燒室容積:8.78M3本體外形尺寸:2760mmWx8100mmLx3530mmH汽水鼓尺寸:900mmΦx6325mmLx14mmt水鼓尺寸:900mmΦx1775mmLx14mmt上昇水管群尺寸:50.8mm￠x3.2mmt下降水管:108mm￠x4.5mmt爐體保溫材料:高級岩棉材料厚度:100mm/150mm(與當時大氣溫度差小于30℃)外殼材料:角波烤漆板板厚:0.8mmt直視式水位計2組(湖南長沙)底部排污裝置須設置快開與慢開閥所有管道閥門法蘭墊片均採用石墨金屬墊片最大運輸尺寸:7.41Mx2.7Mx3.56M2最大運輸重量:34.5T噪音:85dB以下使用電源:380Vx50Hzx三相蒸汽乾度:99%通風方式:引風平衡通風C锅炉辅机1.引风机型號:GY4—15適配鍋爐:4000kg/Hr設計風量:13,340.M3/H設計風壓:4125Pa材質:SS41轉速:1450RPM內效率:77.5工作溫度:200℃電機型號:Y225S-4B功率:37KW轉速:2900RPM(附消音器)噪音:75dB產地:國產(長沙岳麓環保機電)或同級品引風機變頻器壹台產地:(台灣台達)型號:最大容量:45KW附微調變頻2.鼓风机型號:GG4—15適配鍋爐:4000kg/Hr設計風量:12,000.M3/H設計風壓:2844Pa材質:SS41內效率:81.7工作溫度:200℃電機型號:Y160M-4B功率:11KW轉速:1450RPM(附消音器)噪音:75dB產地:國產(長沙岳麓環保機電)或同級品鼓風機變頻器壹台產地:(台灣台達)型號:最大容量:15KW附微調變頻3.二次鼓风机型號:9-26機號:No4A適配鍋爐:4000kg/Hr設計風量:3215M3/H設計風壓:3852Pa材質:SS41工作溫度:200℃電機型號:Y132S1-2功率:5.5KW轉速:2900RPM(附消音器)噪音:75dB专配產地:國產(長沙岳麓環保機電)或同級品4.给水泵型號:GRUNDFOS葛蘭富CR立式不锈钢x2台並聯多段式進出口徑:揚量:10M3/H揚程:150M功率:7.5KW轉速:2900RPM配用電機型號:軸功率:7.77泵效率:56%使用最高溫度:110℃(每台附一組機械軸封備用)產地:進口產品(丹麥葛蘭富)或同級品5.电控柜型號:WZKT—4标配落地型電機控制櫃材質:SS41板厚1.5mmt表面烤漆處理內含:工作電壓錶450Vx1個(國產CHNT)引風機電流錶50Ax1個(國產CHNT)爐排調速控制器1600RPM型號:JDIA-40(吉川電氣科技公司)給料調速控制器1600RPM型號:JDIA-40(吉川電氣科技公司)出渣調速控制器1600RPM型號:JDIA-40(吉川電氣科技公司)水位控制器型號:SIC-161H-G(啟科電子)必要的指示燈壓扣按鈕選擇開關端子座(台灣天得)接觸器時間繼電器空氣開關過載保護器(士林電機或立石)控制電線電纜等均採用國產正字標誌(台資民興電纜)產地:國產(委託衡陽市明瑞電氣設備有限公司承製)6.炉排变速器型號:GL-5PA标配或同級品总传动比:5316输出轴转速范围（rpm）:0.02351～0.2351额定输出转矩（N·m）:5500匹配锅炉吨位（t/h）参考:2、4电磁调速电动机:型号YCT90-4B功率（kw）:0.37kw转速（rpm）:125～1250(建议：最佳转速≥500)中心高（mm）:190mm產地:國產溧阳市永盛减速机有限公司7.出渣机型號:GBZ-4水平螺旋或同級品配套锅炉:1-4吨出渣量:1.6–3.0t/h螺旋轴轉速:7.75RPM减速机传动比：1：187計算功率密度:0.093KW/m配套电机功率:1.1KW筒體內徑及板厚:φ273mm×8mmt總長度:3446mm產地:國...
