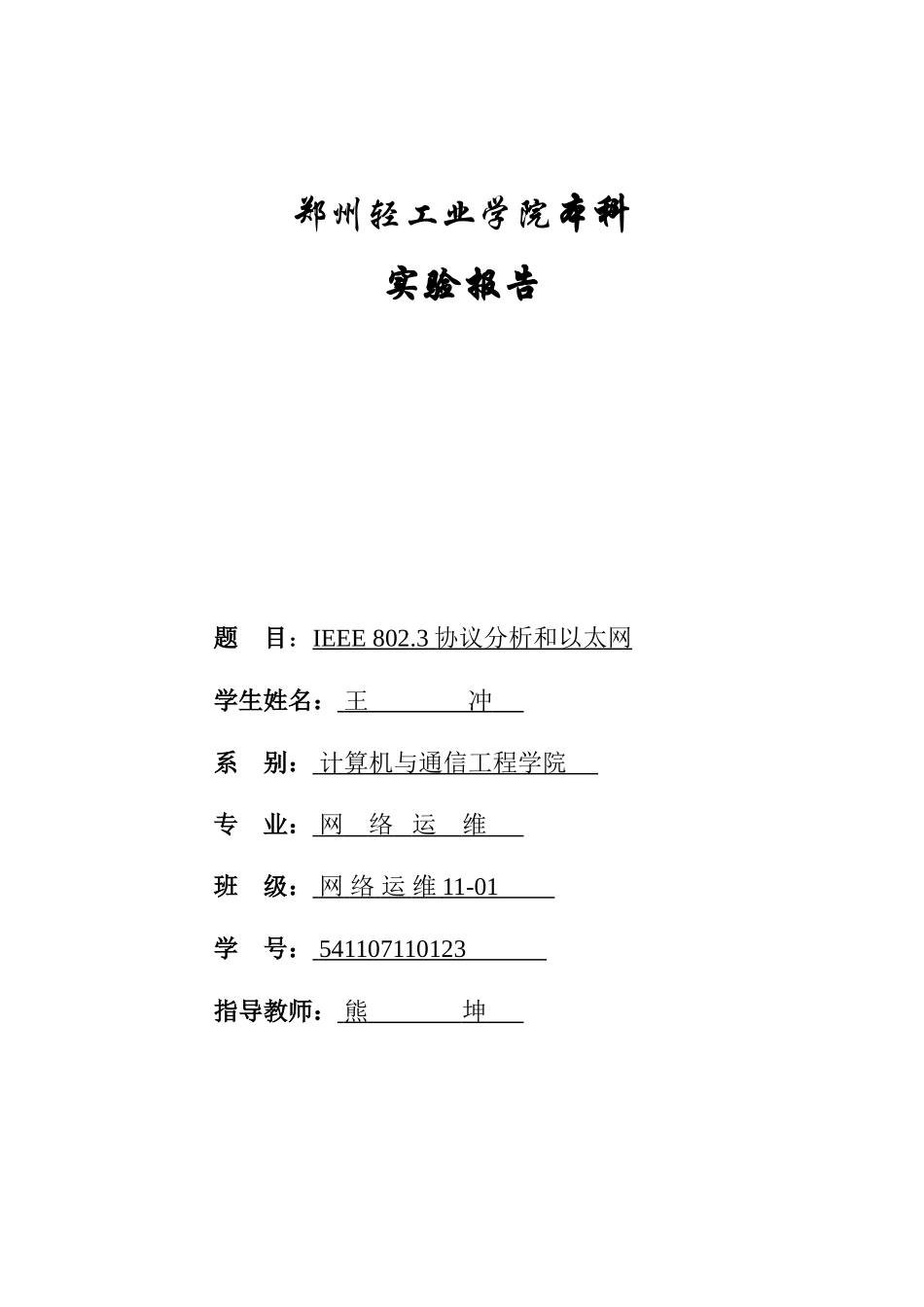

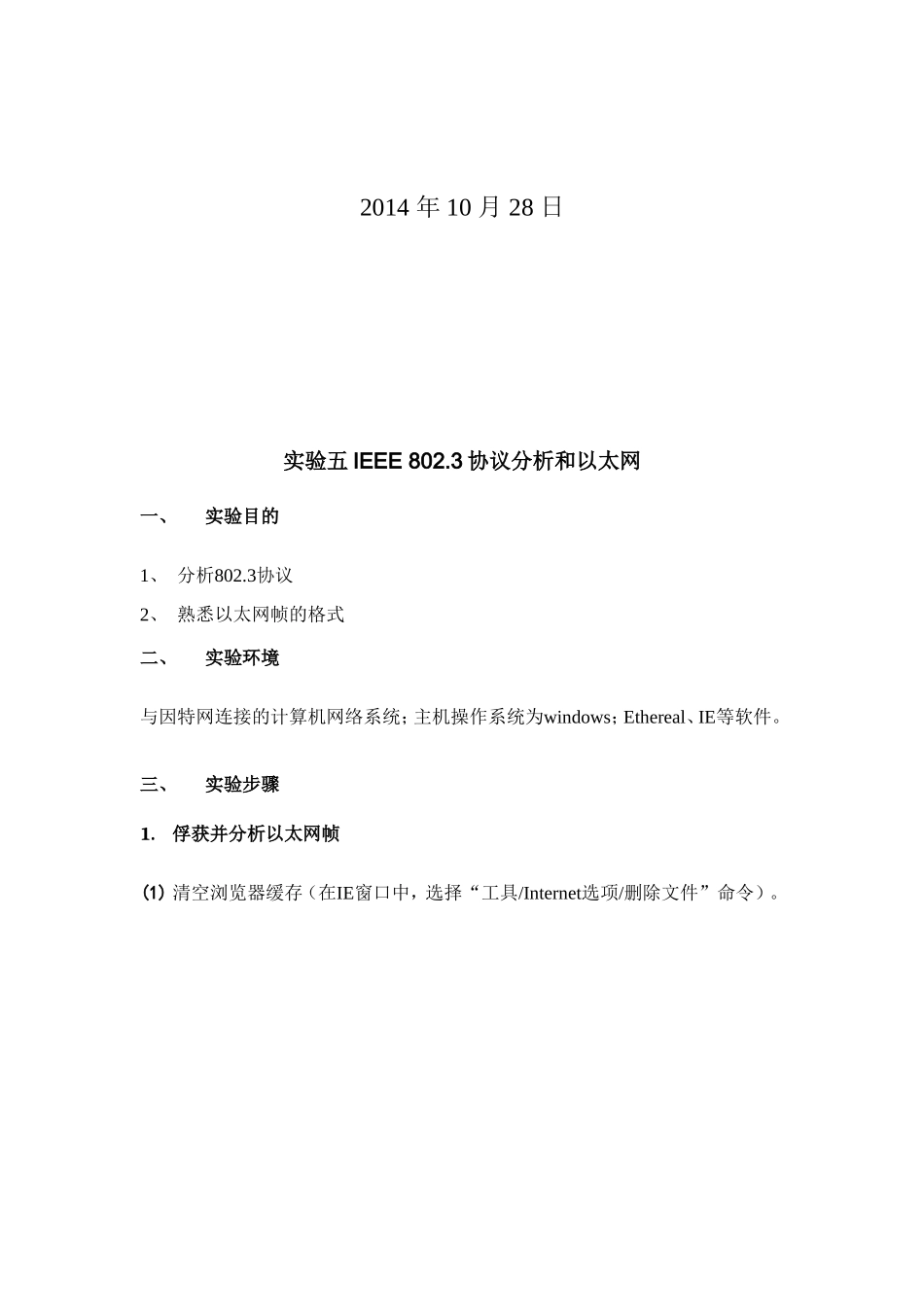

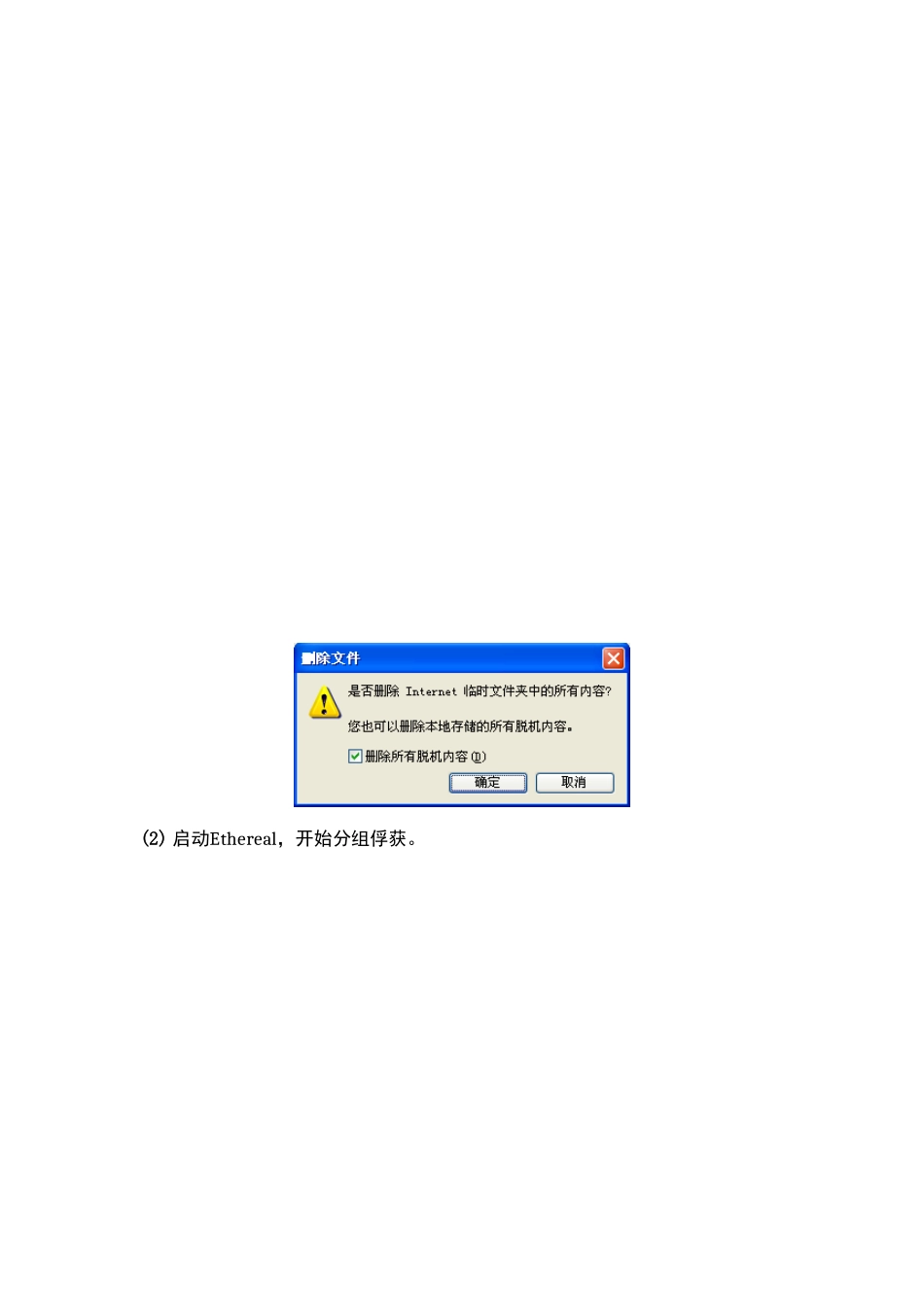

郑州轻工业学院本科实验报告题目：IEEE802.3协议分析和以太网学生姓名：王冲系别：计算机与通信工程学院专业：网络运维班级：网络运维11-01学号：541107110123指导教师：熊坤2014年10月28日实验五IEEE802.3协议分析和以太网一、实验目的1、分析802.3协议2、熟悉以太网帧的格式二、实验环境与因特网连接的计算机网络系统；主机操作系统为windows；Ethereal、IE等软件。三、实验步骤1.俘获并分析以太网帧(1)清空浏览器缓存（在IE窗口中，选择“工具/Internet选项/删除文件”命令）。(2)启动Ethereal，开始分组俘获。(3)在浏览器的地址栏中输入：http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-lab-file3.html，浏览器将显示冗长的美国权力法案。(4)停止分组俘获。首先，找到你的主机向服务器gaia.cs.umass.edu发送的HTTPGET报文的分组序号，以及服务器发送到你主机上的HTTP响应报文的序号。其中，窗口大体如下。选择“Analyze->EnabledProtocols”，取消对IP复选框的选择，单击OK。窗口如下(5)选择包含HTTPGET报文的以太网帧，在分组详细信息窗口中，展开EthernetII信息部分。根据操作，回答1-5题(6)选择包含HTTP响应报文第一个字节的以太网帧，根据操作，回答6-10题2.ARP（1）利用MS-DOS命令：arp或c:\windows\system32\arp查看主机上ARP缓存的内容。根据操作，回答11题。（2）利用MS-DOS命令：arp-d*清除主机上ARP缓存的内容。（3）清除浏览器缓存。（4）启动Ethereal，开始分组俘获。（5）在浏览器的地址栏中输入：http://gaia.cs.umass.edu/ethereal-labs/HTTP-ethereal-lab-file3.html，浏览器将显示冗长的美国权力法案。（6）停止分组俘获。选择“Analyze->EnabledProtocols”，取消对IP复选框的选择，单击OK。窗口如下。根据操作，回答12-15题。四、实验报告内容在实验的基础上，回答以下问题：1.你的主机的48位以太网地址是多少？答：2.是gaia.cs.umass.edu服务器的地址吗？如果不是，该地址是什么设备的以太网地址？答：不是，该地址是路由器设备的以太网地址。3.给出Frame头部Type字段(2字节)的十六进制值。标志字段的值是1的含义是什么？答：，标志字段的值是1的含义：URG紧急指针ACK确认序号有效PSH接收方应该尽快将此报文段交给应用层RST重建连接SYN同步序号发起一个链接FIN发送端完成发送任务。4.在包含“GET”以太网帧中，字符“G”的位置(从Frame的头部开始)？答：如果Frame的头部为顺序1，则”G”的位置为67.5.在该以太网帧中CRC字段的十六进制值是多少？答：以太网的CRC校验，Ethereal把这个剥除了，故没有显示。6.以太Frmae源地址是多少？该地址是你主机的地址吗？是gaia.cs.umass.edu服务器的地址吗？如果不是，该地址是什么设备的以太网地址？答：由下图知，源地址为00:50:56:e1:2e:9e,该地址既不是我主机的mac地址，也不是web服务器的mac地址，它是网关地址。7.以太网帧的48位目的地址是多少？该地址是你主机的地址吗？答：以太网帧的48位目的地址是00:0c:29:75:e5:5b，该地址是我主机的地址。8.给出Frame头部2-字节Type字段的十六进制值。标志字段的值是1的含义是什么？答：9.在包含“OK”以太网帧中，从该帧的起始处算起，”O”是第几个字节？答：由下图可知第15个字节。10.在该以太网帧中CRC字段的十六进制值是多少？答：以太网的CRC校验，Ethereal把这个剥除了，故没有显示。11.写下你主机ARP缓存中的内容。其中每一列的含义是什么？答：以上显示的依次是：interface；就是自己主机的IP地址，下面的是默认网关的IP地址，后面的十六进制的数是默认网关的mac地址。12.包含ARP请求报文的以太网帧的源地址和目的地址的十六进制值各是多少？答：由上图可知源mac地址是：00:50:56:c0:00:08，目的mac地址是：FF：FF：FF：FF：FF：FF13.给出Frame头部Type字段的十六进制值？答：由上图可知：十六进制的值是：080614.从ftp://ftp.rfc-editor.org/innotes/std/std37.txt处下载ARP规范说明。在http://www.erg.abdn.ac.uk/users/gorry/course/inet-pages/arp.html处也有一个可读的关于ARP的讨论网页。根据操作回答：1)形成ARP响应报文的以太网帧中ARP-payload...
