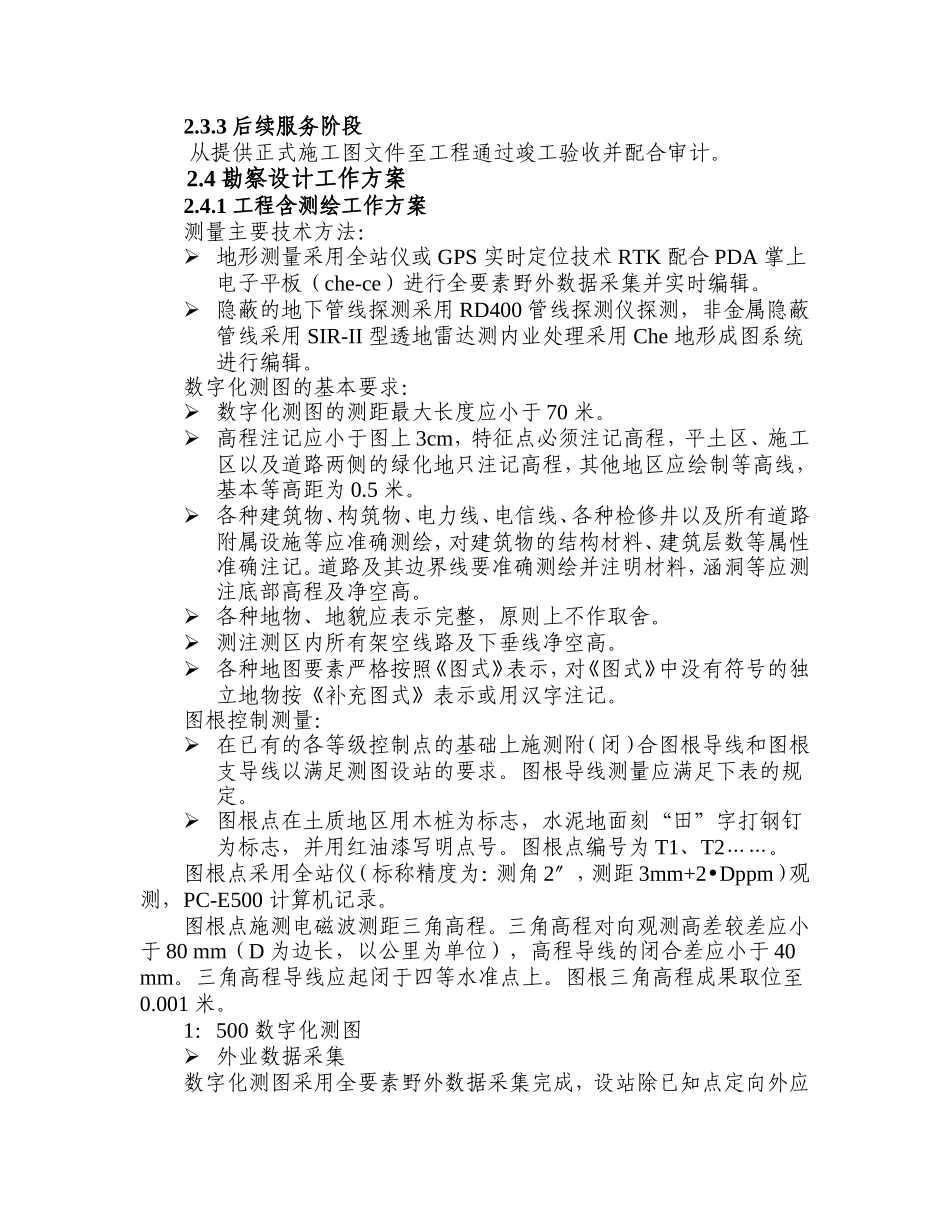

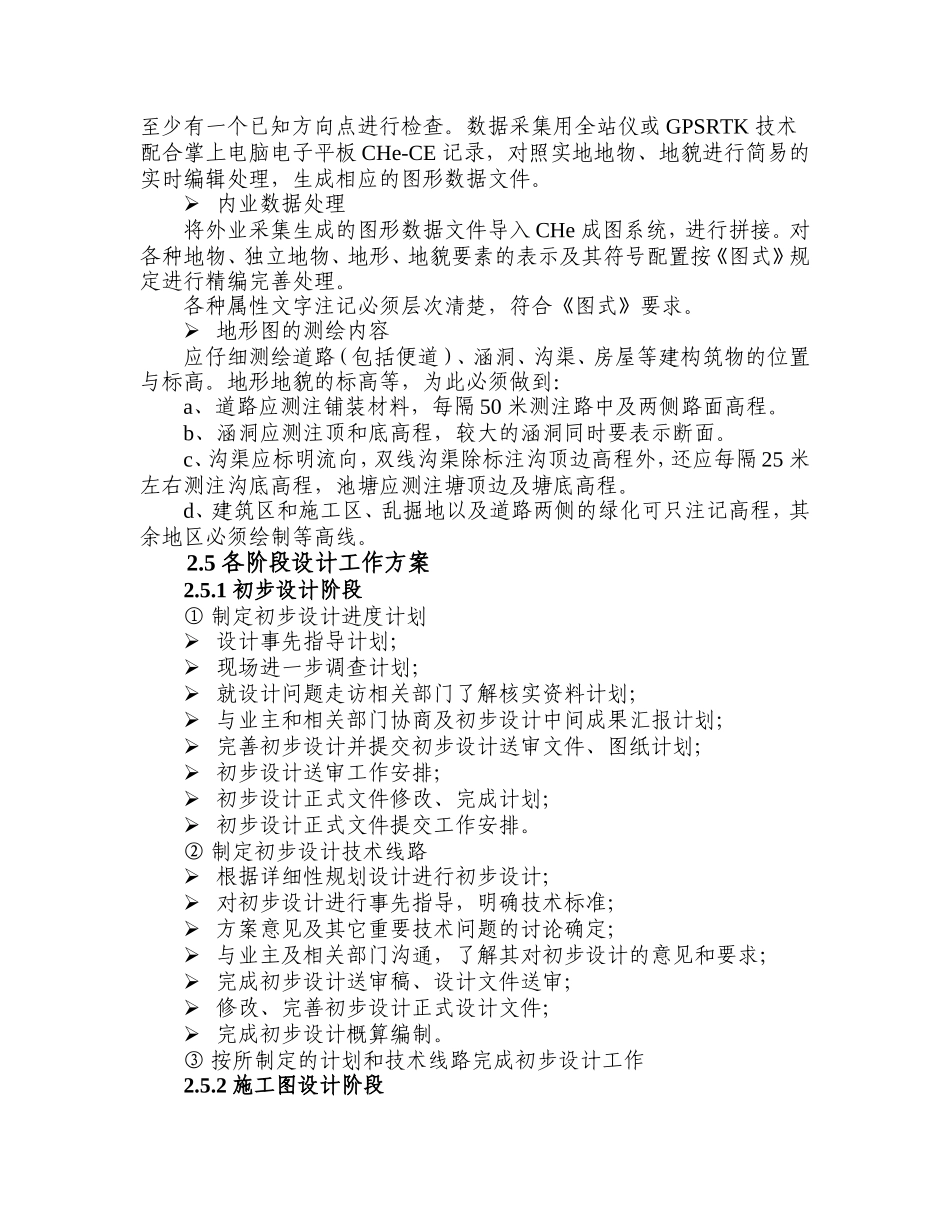

勘察设计工作大纲1项目概况、设计范围×××××××区于×年×月设立，××年×月被国家发改委核准为×××省级开发区，开发区规划面积××平方公里，以“生态型、组团式、开放式”理念规划建设，基础设施达到“五通一平”标准。本项目在×××××中占重要地位，本项目的建成将对该地区路网的完善和拉动区域经济增长起着重要作用。××路（××大道至××大道）为Ⅲ级城市次干路，道路全长约2600米，宽24米；××路（××大道至××路）为Ⅲ级城市次干路，道路全长约1847米，宽20米；××路（××路至××路）为Ⅲ级城市次干路，道路全长约1137米，宽20米；2勘察设计工作内容、工作方案及计划工作量2.1勘察设计工作本次招标项目的工程设计将依据相关规划。根据《××××开发区××路等三条道路设计招标文件》要求，勘察设计内容主要包括：工程勘察、初步设计、施工图设计及工程施工、验收、保修阶段等后续设计服务2.2勘察设计工作内容按招标文件要求及本项目特点，工程测绘主要内容为：管线埋设情况、软弱地基范围及深度、地形图测量和修测等。2.3勘察设计工作周期根据《××××开发区××路等三条道路设计招标文件》的要求，本工程设计周期计划为60天（设计与测绘工作穿插同时进行，不包括各阶段设计文件的审批时间，包括各阶段审批后的修改时间）。各个阶段的周期安排如下：2.3.1工程测绘阶段本阶段的工作时间严格意义上是包含在下述设计阶段周期内，根据工程进度需要与设计工作穿插进行的。2.3.2设计阶段(1)初步设计阶段勘察设计文件通过审查后16天内提交初步设计文件送审稿；初步设计文件送审稿审查通过后6天内提交修改后的正式初步设计文件。(2)施工图设计阶段初步设计文件审查通过后18天内提交汇总施工图设计送审稿；施工图设计送审稿审查通过后7天之内按汇总形式和分标段形式分别提交修改后的正式施工图设计文件。2.3.3后续服务阶段从提供正式施工图文件至工程通过竣工验收并配合审计。2.4勘察设计工作方案2.4.1工程含测绘工作方案测量主要技术方法：地形测量采用全站仪或GPS实时定位技术RTK配合PDA掌上电子平板（che-ce）进行全要素野外数据采集并实时编辑。隐蔽的地下管线探测采用RD400管线探测仪探测，非金属隐蔽管线采用SIR-II型透地雷达测内业处理采用Che地形成图系统进行编辑。数字化测图的基本要求：数字化测图的测距最大长度应小于70米。高程注记应小于图上3cm，特征点必须注记高程，平土区、施工区以及道路两侧的绿化地只注记高程，其他地区应绘制等高线，基本等高距为0.5米。各种建筑物、构筑物、电力线、电信线、各种检修井以及所有道路附属设施等应准确测绘，对建筑物的结构材料、建筑层数等属性准确注记。道路及其边界线要准确测绘并注明材料，涵洞等应测注底部高程及净空高。各种地物、地貌应表示完整，原则上不作取舍。测注测区内所有架空线路及下垂线净空高。各种地图要素严格按照《图式》表示，对《图式》中没有符号的独立地物按《补充图式》表示或用汉字注记。图根控制测量：在已有的各等级控制点的基础上施测附（闭）合图根导线和图根支导线以满足测图设站的要求。图根导线测量应满足下表的规定。图根点在土质地区用木桩为标志，水泥地面刻“田”字打钢钉为标志，并用红油漆写明点号。图根点编号为T1、T2……。图根点采用全站仪（标称精度为：测角2″，测距3mm+2•Dppm）观测，PC-E500计算机记录。图根点施测电磁波测距三角高程。三角高程对向观测高差较差应小于80mm（D为边长，以公里为单位），高程导线的闭合差应小于40mm。三角高程导线应起闭于四等水准点上。图根三角高程成果取位至0.001米。1：500数字化测图外业数据采集数字化测图采用全要素野外数据采集完成，设站除已知点定向外应至少有一个已知方向点进行检查。数据采集用全站仪或GPSRTK技术配合掌上电脑电子平板CHe-CE记录，对照实地地物、地貌进行简易的实时编辑处理，生成相应的图形数据文件。内业数据处理将外业采集生成的图形数据文件导入CHe成图系统，进行拼接。对各种地物、独立地物、地形、地貌要素的表示及其符号配置按《图式》规定进行精编完善处理。各...
