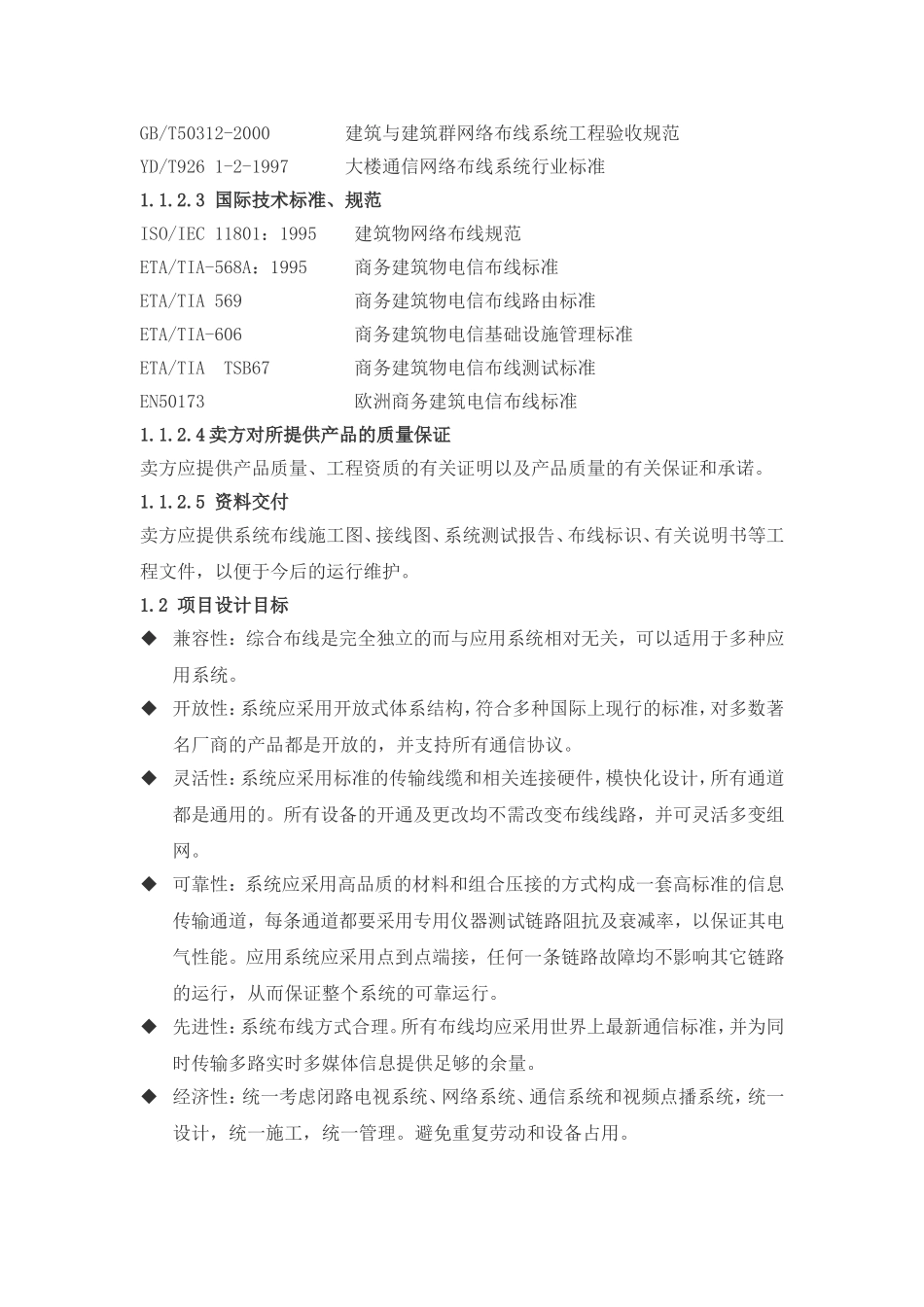

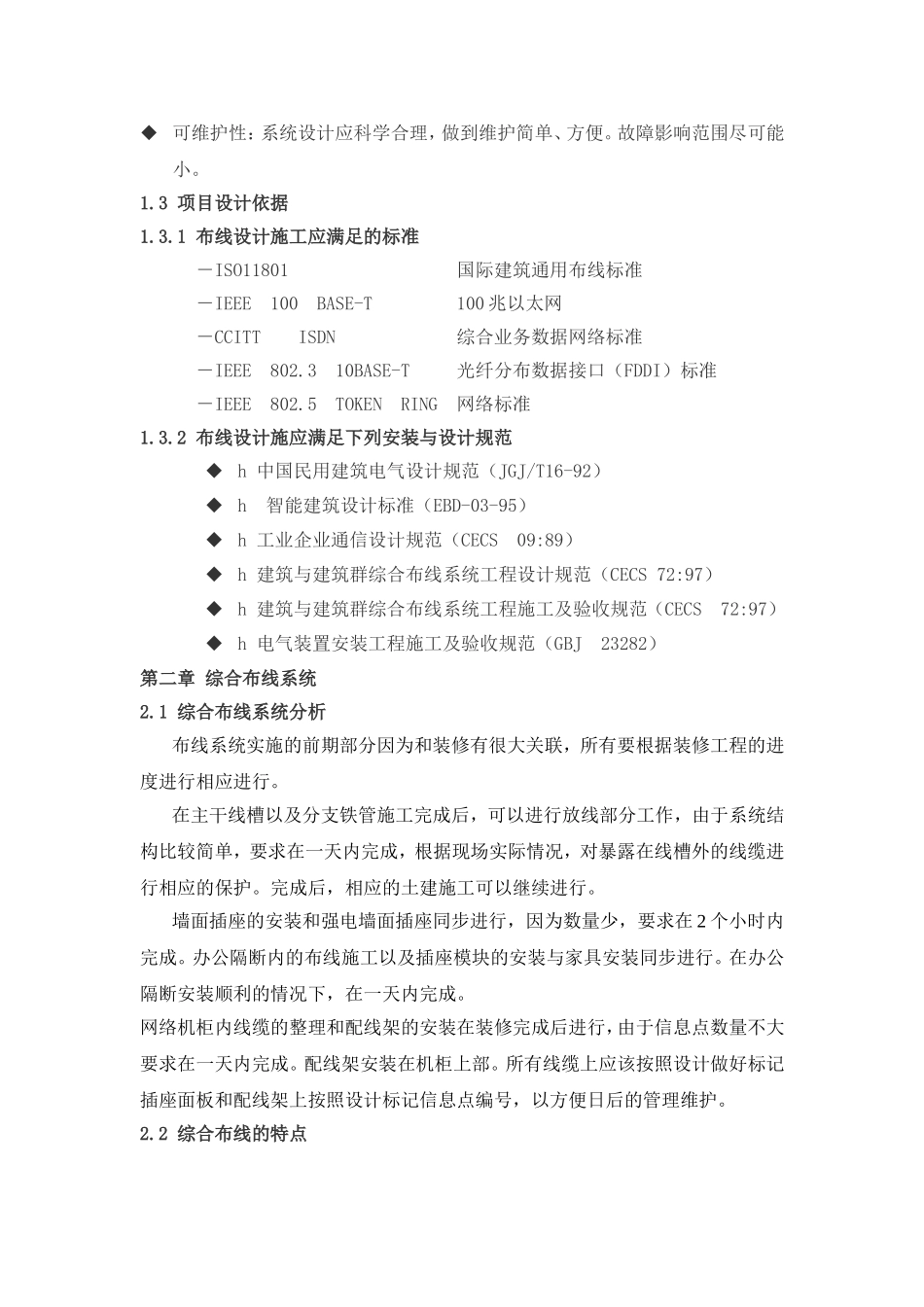

XXX办公楼网络综合布线设计方案第一章方案概述1.1项目总体规划1.1.1XXX办公楼综合布线项目介绍公司地处大厦5楼，楼层面积越480平方米，基本成长方形，长24M，宽20M。从公司现有的组织结果入手，及房屋实际的够找，在办公区南侧打隔墙，分隔出机房、会议室、经理办公室、财务室、大厅。其他空间作为大厅以及财务办公室中采用办公隔断分割出每个员工的办公室。1.1.2XXX办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。1、开放。采用标准RJ45接口，兼容不同厂家的标准产品。2、灵活。水平子系统支持语音、数据，支持10Base-T、100Base-T等。3、可靠。高品质布线系统，通过标准测试与验证，提供15年以上质保。4、先进。采用目前流行，具有一定先进技术的超五类系列产品。5、易于管理。面板、配线架有明显标识，机房线路管理、维护方便。1.1.2.1有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。网络就易于管理。1.1.2.2国家、行业及地方标准和规范CECS90：97建筑与建筑群网络布线工程设计规范CECS89：97建筑与建筑群网络布线工程施工及验收规范GB/T50311-2000建筑与建筑群网络布线系统工程设计规范GB/T50312-2000建筑与建筑群网络布线系统工程验收规范YD/T9261-2-1997大楼通信网络布线系统行业标准1.1.2.3国际技术标准、规范ISO/IEC11801：1995建筑物网络布线规范ETA/TIA-568A：1995商务建筑物电信布线标准ETA/TIA569商务建筑物电信布线路由标准ETA/TIA-606商务建筑物电信基础设施管理标准ETA/TIATSB67商务建筑物电信布线测试标准EN50173欧洲商务建筑电信布线标准1.1.2.4卖方对所提供产品的质量保证卖方应提供产品质量、工程资质的有关证明以及产品质量的有关保证和承诺。1.1.2.5资料交付卖方应提供系统布线施工图、接线图、系统测试报告、布线标识、有关说明书等工程文件，以便于今后的运行维护。1.2项目设计目标兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，统一施工，统一管理。避免重复劳动和设备占用。可维护性：系统设计应科学合理，做到维护简单、方便。故障影响范围尽可能小。1.3项目设计依据1.3.1布线设计施工应满足的标准－ISO11801国际建筑通用布线标准－IEEE100BASE-T100兆以太网－CCITTISDN综合业务数据网络标准－IEEE802.310BASE-T光纤分布数据接口（FDDI）标准－IEEE802.5TOKENRING网络标准1.3.2布线设计施应满足下列安装与设计规范h中国民用建筑电气设计规范（JGJ/T16-92）h智能建筑设计标准（EBD-03-95）h工业企业通信设计规范（CECS09:89）h建筑与建筑群综合布线系统工程设计规范（CECS72:97）h建筑与建筑群综合布线系统工程施工及验收规范（CECS72:97）h电气装置安装...
