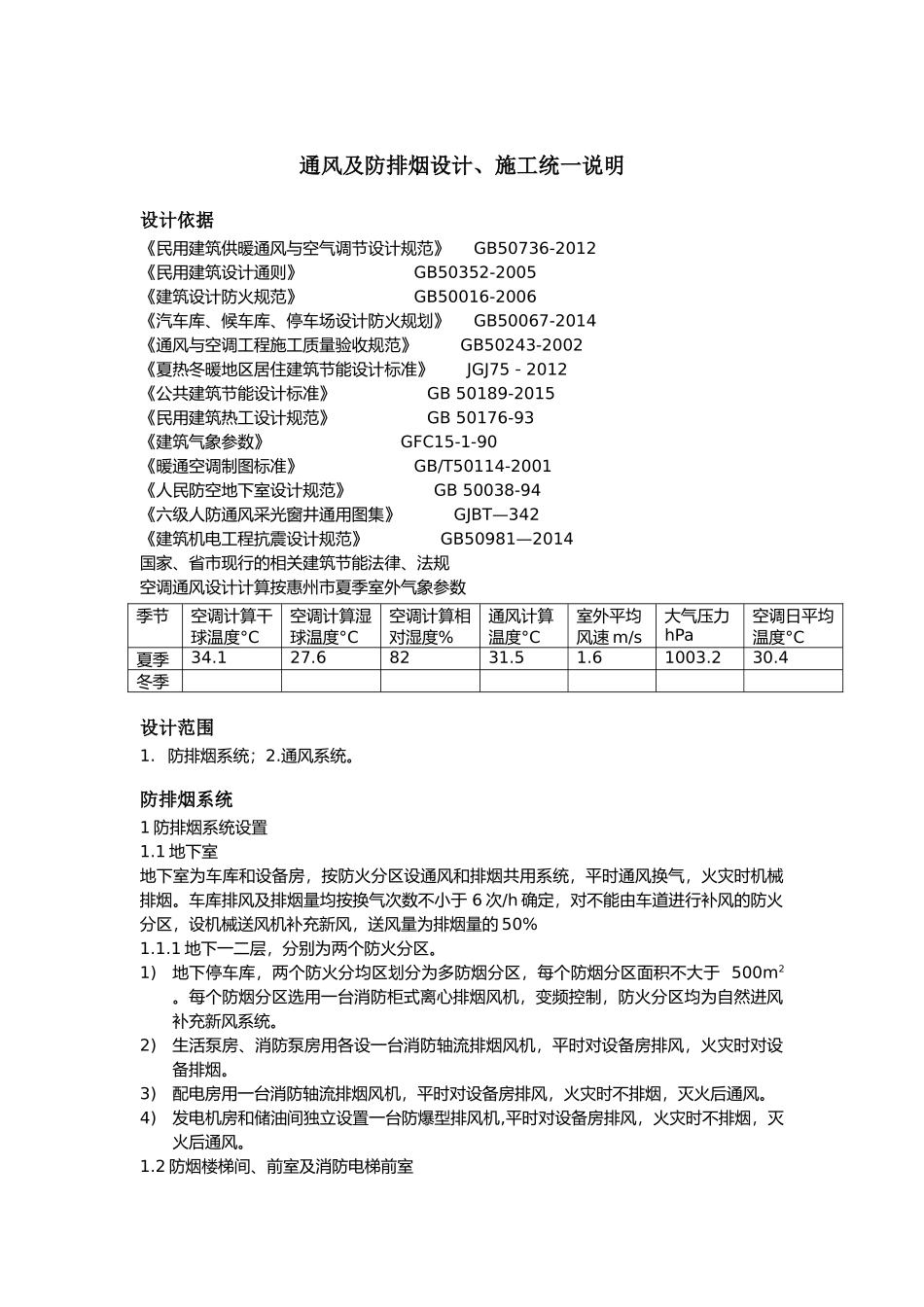

通风及防排烟设计、施工统一说明设计依据《民用建筑供暖通风与空气调节设计规范》GB50736-2012《民用建筑设计通则》GB50352-2005《建筑设计防火规范》GB50016-2006《汽车库、候车库、停车场设计防火规划》GB50067-2014《通风与空调工程施工质量验收规范》GB50243-2002《夏热冬暖地区居住建筑节能设计标准》JGJ75－2012《公共建筑节能设计标准》GB50189-2015《民用建筑热工设计规范》GB50176-93《建筑气象参数》GFC15-1-90《暖通空调制图标准》GB/T50114-2001《人民防空地下室设计规范》GB50038-94《六级人防通风采光窗井通用图集》GJBT—342《建筑机电工程抗震设计规范》GB50981—2014国家、省市现行的相关建筑节能法律、法规空调通风设计计算按惠州市夏季室外气象参数设计范围1.防排烟系统；2.通风系统。防排烟系统1防排烟系统设置1.1地下室地下室为车库和设备房，按防火分区设通风和排烟共用系统，平时通风换气，火灾时机械排烟。车库排风及排烟量均按换气次数不小于6次/h确定，对不能由车道进行补风的防火分区，设机械送风机补充新风，送风量为排烟量的50%1.1.1地下一二层，分别为两个防火分区。1)地下停车库，两个防火分均区划分为多防烟分区，每个防烟分区面积不大于500m2。每个防烟分区选用一台消防柜式离心排烟风机，变频控制，防火分区均为自然进风补充新风系统。2)生活泵房、消防泵房用各设一台消防轴流排烟风机，平时对设备房排风，火灾时对设备排烟。3)配电房用一台消防轴流排烟风机，平时对设备房排风，火灾时不排烟，灭火后通风。4)发电机房和储油间独立设置一台防爆型排风机,平时对设备房排风，火灾时不排烟，灭火后通风。1.2防烟楼梯间、前室及消防电梯前室季节空调计算干球温度°C空调计算湿球温度°C空调计算相对湿度%通风计算温度°C室外平均风速m/s大气压力hPa空调日平均温度°C夏季34.127.68231.51.61003.230.4冬季1)地下室防烟楼梯间、前室及消防电梯前室均设置加压送风系统，加压风机放在电梯前室。2)风机的选择以能保证防烟楼梯间余压为40~50Pa，前室余压为25~30Pa为原则；防烟楼梯间设常开送风口，前室设一个常闭电动送风口，电动送风口与系统相应加压送风机联锁。消防时开启着火层和上下层（共三层）的前室电动风口。3)±0.000以上防烟楼梯间前室、消防电梯间前室可开启外窗面积不小于2.00m2，合用前室不小于3.00m2。靠外墙的防烟楼梯间每五层内可开启外窗总面积之和不小于2.00m2。2排烟防火阀与排烟口排烟风机入口管上设28℃排烟防火阀，并与相应排烟风机联锁。防火分区内的排烟口距最远点的水平距离不超过30米，且与安全出口的最小水平距离大于2米。通风系统的风管在穿出机房处安装防火阀，排风管穿入竖井时设置70℃温感关闭的防火阀。排烟支管及排烟风机吸入口处设有280℃温感关闭的排烟防火阀。3.排烟风机应能在280℃下连续运行30分钟。4.通风系统的防火技术措施通风系统的风道穿越防火分区、空调机房及重要设备房的隔墙处，垂直风管与每层水平风管交接处的水平管段上均设70℃防火阀。该防火阀有70℃自动熔断关闭，电信号关闭及状态返回信号。通风及防排烟系统的管道采用镀锌钢板制作，在风管穿过的隔墙上，管道安装完毕后用耐火材料封堵。通风系统风机的单位风量耗功率Ws不大于0.27W/m3.h.5.风管及风口设计风速通风系统、防排烟系统以及合用系统，通风时风管风速≤10m/s，风口风速≤7m/s；消防排烟时金属风管风速≤20m/s混凝土风道风速≤15m/s，排烟口风速≤10m/s，加压送风口风速≤7m/s。机械加压送风系统送风口风速不大于7m/s6.电气控制1)所有防火阀均设置温度点自动熔断，电信号关闭及状态返回信号。所有防火阀及排烟风机、送风机均受消防控制中心监控。2)楼梯间加压送风系统控制：火灾时，自动开启加压送风机，自垂式百叶风口靠压力自动开启。3)消防电梯前室加压送风系统控制：火灾时，自动开启加压送风机和着火层及其上下层的加压送风口，并联动开启送风机。4)排烟系统控制：火灾时，自动开启排烟风机和着火的防火分区的排烟口。每台排烟风机入口设一个280C的排烟防火阀，当风管内烟气温度超过280C时，防火阀自动关闭，同时联动关...
