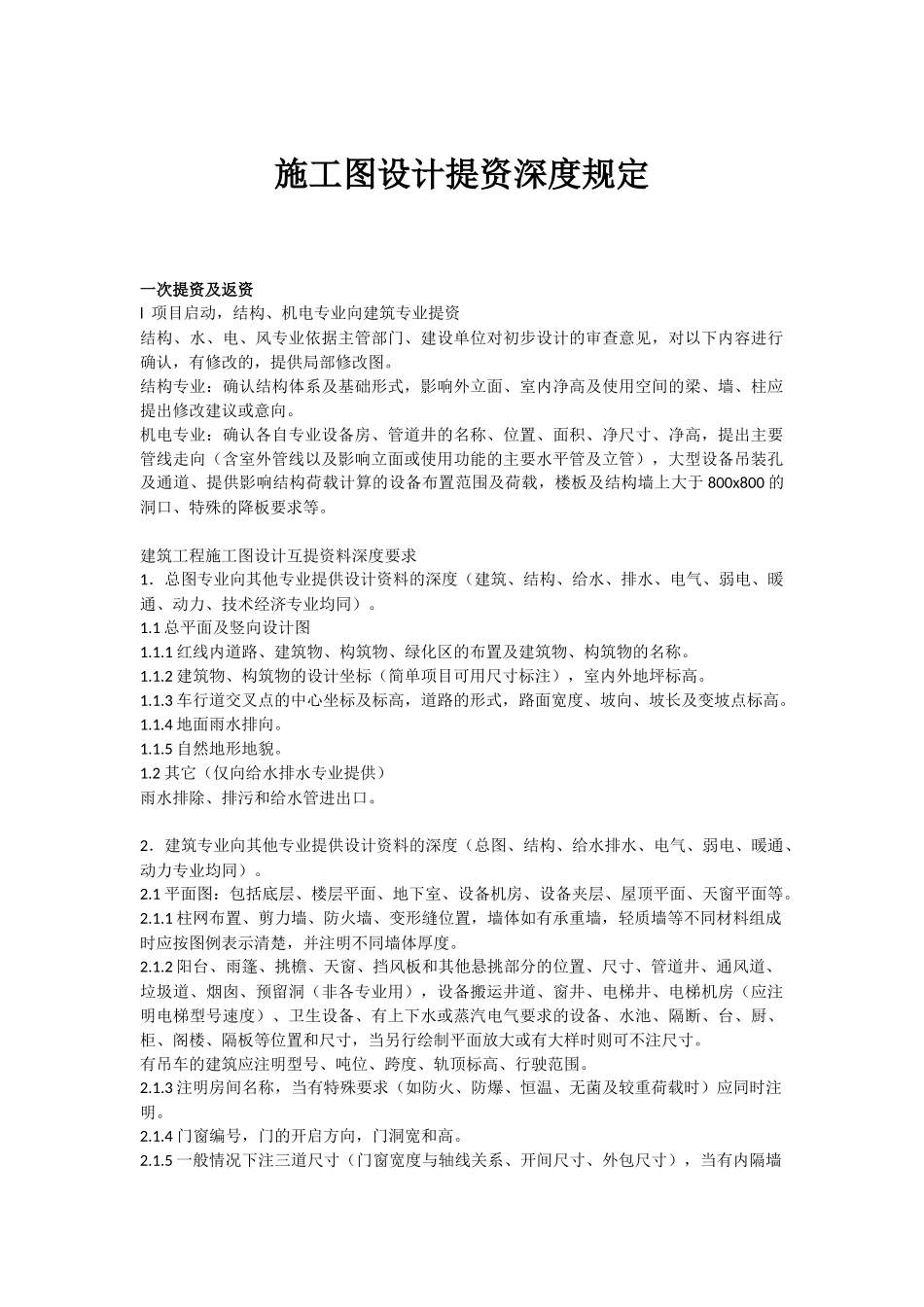

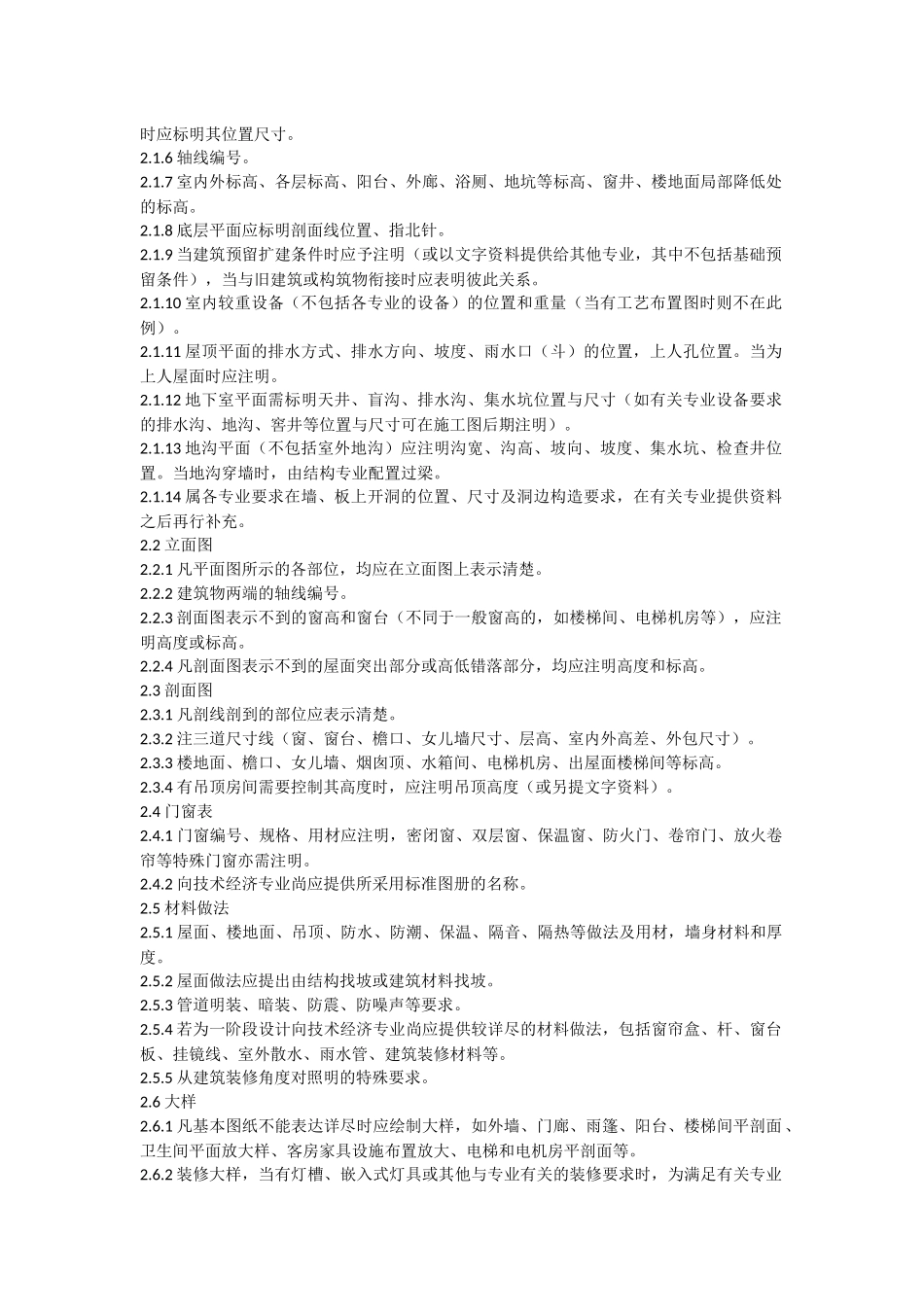

施工图设计提资深度规定一次提资及返资l项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。1.1.4地面雨水排向。1.1.5自然地形地貌。1.2其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。2.1平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。有吊车的建筑应注明型号、吨位、跨度、轨顶标高、行驶范围。2.1.3注明房间名称，当有特殊要求（如防火、防爆、恒温、无菌及较重荷载时）应同时注明。2.1.4门窗编号，门的开启方向，门洞宽和高。2.1.5一般情况下注三道尺寸（门窗宽度与轴线关系、开间尺寸、外包尺寸），当有内隔墙时应标明其位置尺寸。2.1.6轴线编号。2.1.7室内外标高、各层标高、阳台、外廊、浴厕、地坑等标高、窗井、楼地面局部降低处的标高。2.1.8底层平面应标明剖面线位置、指北针。2.1.9当建筑预留扩建条件时应予注明（或以文字资料提供给其他专业，其中不包括基础预留条件），当与旧建筑或构筑物衔接时应表明彼此关系。2.1.10室内较重设备（不包括各专业的设备）的位置和重量（当有工艺布置图时则不在此例）。2.1.11屋顶平面的排水方式、排水方向、坡度、雨水口（斗）的位置，上人孔位置。当为上人屋面时应注明。2.1.12地下室平面需标明天井、盲沟、排水沟、集水坑位置与尺寸（如有关专业设备要求的排水沟、地沟、窖井等位置与尺寸可在施工图后期注明）。2.1.13地沟平面（不包括室外地沟）应注明沟宽、沟高、坡向、坡度、集水坑、检查井位置。当地沟穿墙时，由结构专业配置过梁。2.1.14属各专业要求在墙、板上开洞的位置、尺寸及洞边构造要求，在有关专业提供资料之后再行补充。2.2立面图2.2.1凡平面图所示的各部位，均应在立面图上表示清楚。2.2.2建筑物两端的轴线编号。2.2.3剖面图表示不到的窗高和窗台（不同于一般窗高的，如楼梯间、电梯机房等），应注明高度或标高。2.2.4凡剖面图表示不到的屋面突出部分或高低错落部分，均应注明高度和标高。2.3剖面图2.3.1凡剖线剖到的部位应表示清楚。2.3.2注三道尺寸线（窗、窗台、檐口、女儿墙尺寸、层高、室内外高差、外包尺寸）。2.3.3楼地面、檐口、女儿墙、烟囱顶、水箱间、电梯机房、出屋面楼梯间等标高。2.3.4有吊顶房间需要控制其高度时，应注明吊顶高度（或另提文字资料）。2.4门窗表2.4.1门窗编号、规格、用材应注明，密闭窗、双层窗、保温窗、防火门、卷帘门、放火卷帘等特殊门窗亦需注明。2.4.2向技术经济...
