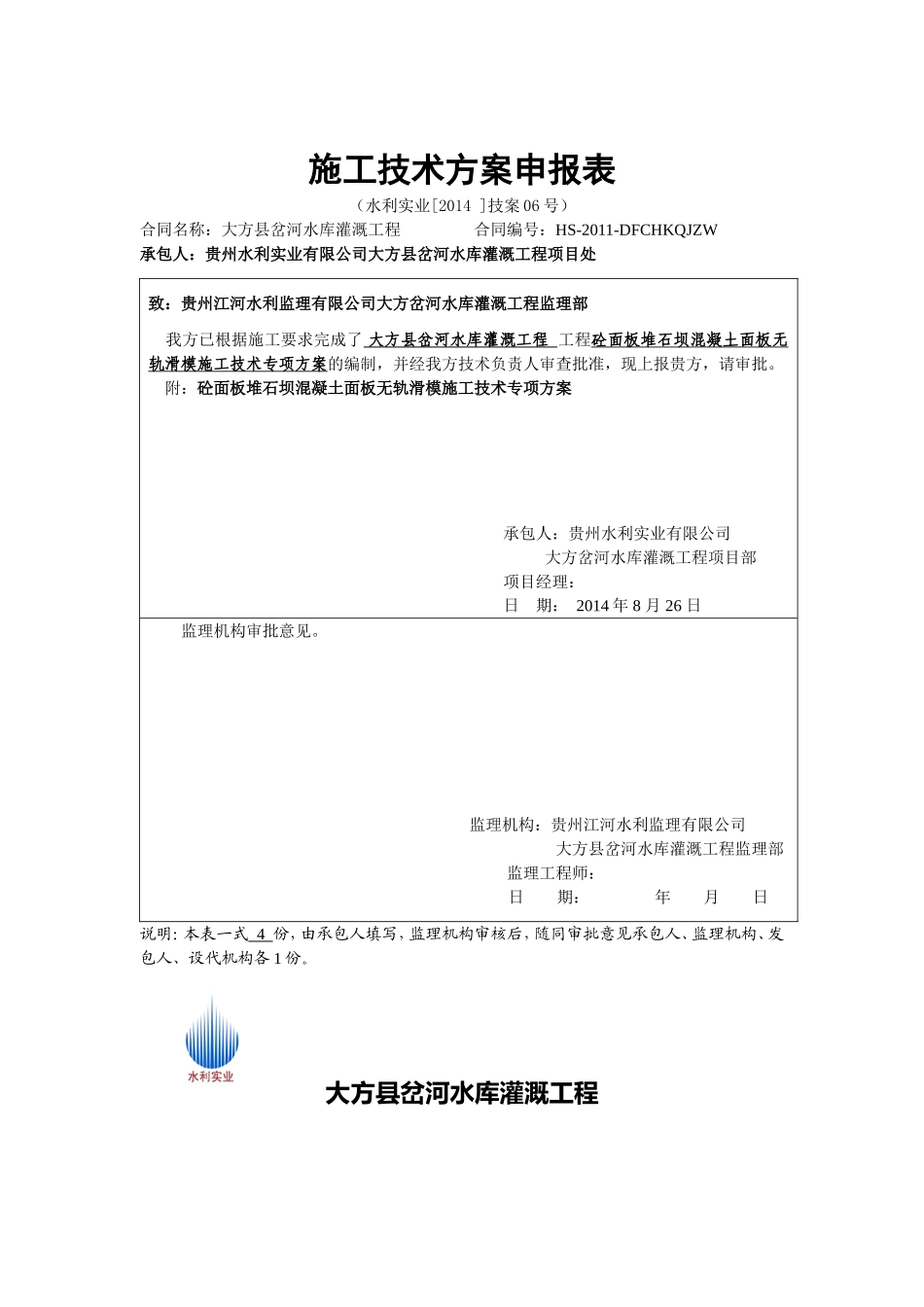

施工技术方案申报表（水利实业[2014]技案06号）合同名称：大方县岔河水库灌溉工程合同编号：HS-2011-DFCHKQJZW承包人：贵州水利实业有限公司大方县岔河水库灌溉工程项目处致：贵州江河水利监理有限公司大方岔河水库灌溉工程监理部我方已根据施工要求完成了大方县岔河水库灌溉工程工程砼面板堆石坝混凝土面板无轨滑模施工技术专项方案的编制，并经我方技术负责人审查批准，现上报贵方，请审批。附：砼面板堆石坝混凝土面板无轨滑模施工技术专项方案承包人：贵州水利实业有限公司大方岔河水库灌溉工程项目部项目经理：日期：2014年8月26日监理机构审批意见。监理机构：贵州江河水利监理有限公司大方县岔河水库灌溉工程监理部监理工程师：日期：年月日说明：本表一式4份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设代机构各1份。大方县岔河水库灌溉工程砼面板堆石坝混凝土面板无轨滑模施工技术专项方案贵州水利实业有限公司大方县岔河水库灌溉工程项目处二0一四年八月砼面板堆石坝混凝土面板无轨滑模施工技术专项方案项目名称：大方县岔河水库灌溉工程编制单位：贵州水利实业有限公司大方县岔河水库灌溉工程项目处批准：陈江筑审核：黄国秋罗亮校核：罗亮编写：钟旸蒋军目录一、施工概述..........................................11.1面板工程概况......................................11.2施工难点..........................................1二、侧模及无轨滑模的设计、制安及使用..................1砼面板堆石坝混凝土面板无轨滑模施工技术专项方案2.1侧模制安..........................................12.1.1侧模制作......................................12.1.2侧模安装......................................22.2滑模设计、制安及使用..............................32.2.1滑模设计与制作................................32.2.1.1滑模的自重和配重计算.......................32.2.1.2滑模牵引力的计算...........................52.2.2滑模的构造要求................................62.2.3滑模的安装....................................62.2.3.1卷扬机安装.................................62.2.3.2滑模安装与溜槽搭设.........................72.2.4滑模的滑升....................................7三、质量保证与安全保证措施............................83.1质量保证措施......................................83.2安全保证措施......................................93.2.1施工安全措施..................................93.2.2用电安全措施.................................103.2.3机械设备运行管理安全措施.....................11砼面板堆石坝混凝土面板无轨滑模施工技术专项方案一、施工概述1.1面板工程概况面板顶部高程1445m，坡比1:1.4，最大高差64m。面板为C25W8F100（二级配）混凝土等厚（0.5m）结构。面板共22块，其中张性缝16条，压性缝5条，分缝12m宽6块，分缝6m宽14块，8.4m宽1块，5.81m宽1块，最大分缝长度为87.86m，最小分缝长度为9.05m，面板总面积约1.2万m2，混凝土总计约6000m3，钢筋总计约190t，接缝止水总计长度约1300米。1.2施工难点面板施工计划在九月初开始，在12月底全部完成，工期为4个月，要经历秋冬两季，受气候影响较大，技术难度高。大坝顶部作业平台约7m，工作面狭窄，设备物资投入大，人员短期投入较大，施工时设备间干扰较大，协调难度大。施工中采用钢筋直螺纹套筒连接、无轨滑模、超长连续挤压成型止水片等较多的新技术，对现场施工管理、施工组织提出了严竣考验。二、侧模及无轨滑模的设计、制安及使用2.1侧模制安2.1.1侧模制作侧模作用有3点：支撑滑模、作滑模滑移轨道、限制混凝土拌和物侧向流动。侧模为钢木定型模板，表面必须光洁平整、无缺损，接缝必须严密，模板厚5cm，每块模板长3m，宽度为渐变尺寸，每浇筑块左、右为一套，计划加工3套共660m。制作时，每块模板竖向用50×5mm扁钢整体加固，内外共设六道，每道扁钢（内外）上、下部设有螺栓穿孔共计6套螺栓拉锚杆组件，...
