弱电工程施工组织设计方案VIP免费

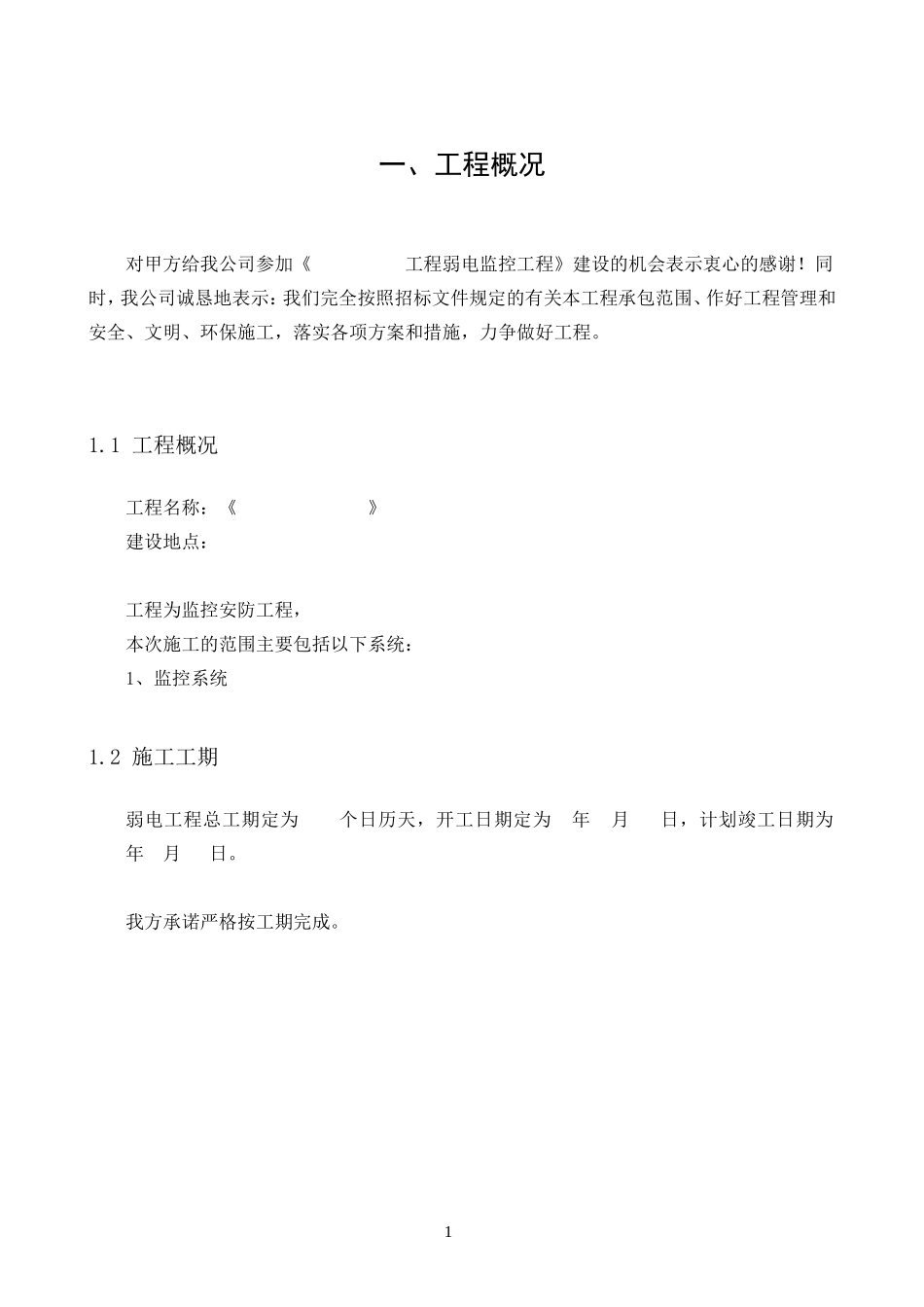

一、工程概况对甲方给我公司参加《工程弱电监控工程》建设的机会表示衷心的感谢！同时，我公司诚恳地表示：我们完全按照招标文件规定的有关本工程承包范围、作好工程管理和安全、文明、环保施工，落实各项方案和措施，力争做好工程。1.1工程概况工程名称：《》建设地点：工程为监控安防工程，本次施工的范围主要包括以下系统：1、监控系统1.2施工工期弱电工程总工期定为个日历天，开工日期定为年月日，计划竣工日期为年月日。我方承诺严格按工期完成。1二、监控系统方案2.1设计依据●《安全防范工程技术规范》GB50348-2004●《视频安防监控数字录像设备》GB20815-2006●《安全防范系统规则》GB/T308-20012.2方案设计说明前端设备前端设备包括摄像机和电源适合配器。摄像机采用吸顶安装，电源适合配器隐蔽安装在摄像机附近。采用的是大华点阵半球摄像机（DH-IPC-HDW4305C）视频信号摄像机的视频信号通过超五类网络线缆，经弱电管线进入机房机柜，连接到硬盘录像机上。供电电源监控系统供电全部由机房电源提供。接地按照避免地电动势和地电流的技术要求，监控系统采用中心集中接地。前端摄像机和电源不再单独接地。只在监控室采用集中接地。监控室设备接地线。后端设备后端设备全部安装在机柜内，放置一台32英寸大华监视器，机柜内安装录像机和接线板辅助设备。采用的是大华嵌入式硬盘录像机（型号：DH-NVR4432）显视器采用的是大华32寸液晶彩色监视器。2.3监控点分布点楼共有监控点20处，其分布如下：2数量2.4系统标准和基本功能符合视频信号幅度（1+0.3）V显示彩色水平清晰度≧1080P信噪比≧38dB录像资料保存≥30天。硬盘录像机预留联网接口，能够实现监控远程联网功能；采用彩色液晶显示器，提高清晰度和现场观察效果；标准的机柜设计，操作舒适方便；2.5主材设备清单序号设备名称型号厂商数量单位132路硬盘录像机DH-NVR4482大华1台2监控专用硬盘4T希捷4块3彩色半球摄像机DH-IPC-HDW4305C大华1台33彩色半球摄像机DH-IPC-HDW4431大华19台4电源12VDC2A大华20台5彩色显示器32寸液晶大华1台6机柜12U图腾1台7插线板突破国产1个8交换机TP-1024STP-LINK1台注：每台录像机内配备鼠标一只。42.6监控系统的设备安装技术要求监控系统，由摄像、传输、控制、图像处理和显示部分组成。控制室由监视器、硬盘录像机等组成，通常安装在机上。摄像机1、摄像机安装在监视目标附近不易受外界损伤的地方，安装位置不影响现场设备运行和人员正常活动。安装的高度已顶棚实际高度为准。2、摄像机安装前应逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可通电。3、从摄像机引出的电缆应留有2m的余量，不得影响摄像机的转动。摄像机的电缆和电源线均固定。4、摄像机镜头要避免强光直射，避免逆光安装；若必须逆光安装时，应选择具有逆光补助功能的摄像机。5、摄像机安装时，在摄像机视场内，不得有遮挡监视目标的物体。6、摄像机应由监控室集中供电。安装时应注意摄像机的工作电压。7、摄像机安装完，通电调试。在监视范围、图像质量均满足要求后，对摄像机固定。52.7竣工验收检测项目671系统控制功能7.2.2.1通过控制设备键盘应能实现对所有视频图像在指定的显示设备上进行因定或时序切换、显示。在市电中断或关机时，所有编程设置均应保持。控制设备对所有前端受控部件进行控制的功能应正常，且控制应平稳、准确。2显示功能7.2.2.3图像的显示方式应符合设计要求。叠加在视频图像上的摄像机编号、地址、时间、日期等字符应准确无误，并可进行修改，且显示的字符应清晰无抖动。在市电中断或关机时，所以摄像机编号、时间、地址等字符设置应无改变。显图像质量单画面、多画面监控图像应清晰、稳定。监控图像质量应不低于4级的要求。（评分分级标准如下）5级：图像上不觉察有损伤或干扰存在。4级：图像上稍有可觉察的损伤或干扰，但并不令人讨厌。3级：图像上有明显损伤或干扰，令人感到讨厌。监控图像的灰度等级应≥8级彩色监视图像水平分辨率应≥1080p3主要控制设备的安全性能7.3.1绝缘电阻：控制设备的电源插头或电源引入端子与外壳裸露金属部件之间的绝缘电阻应≥20MQ32路硬盘录像机抗电强度：控...
