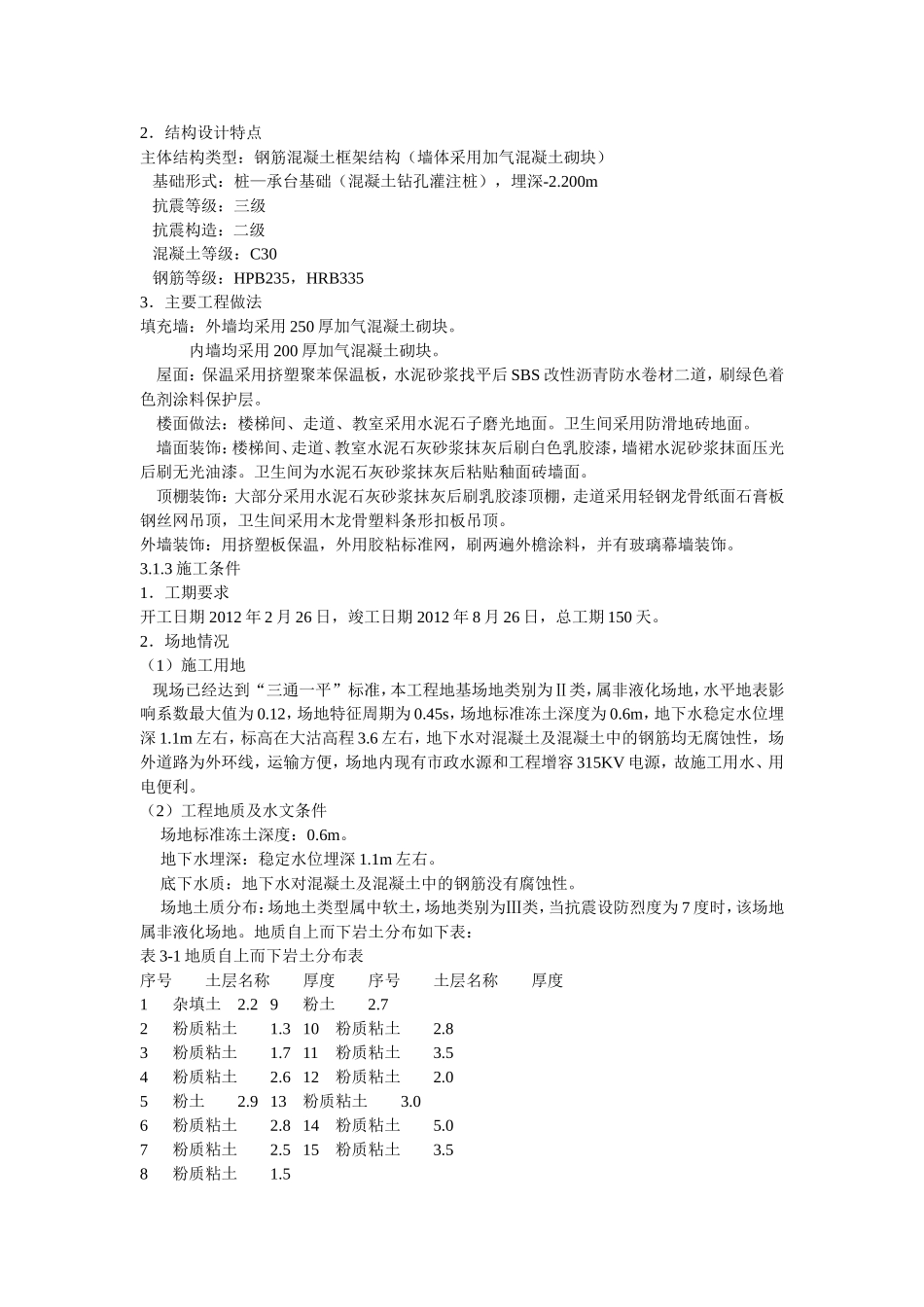

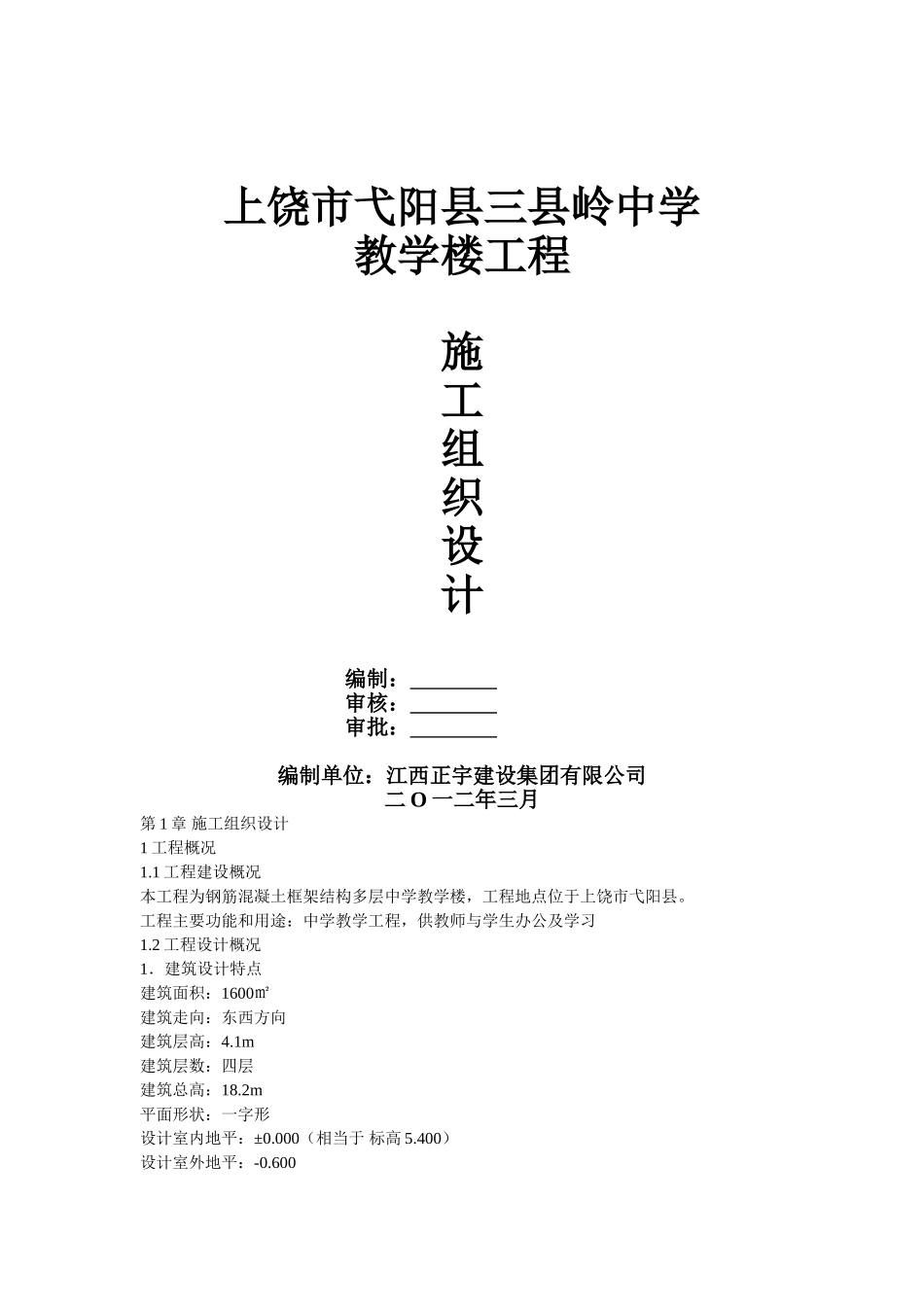

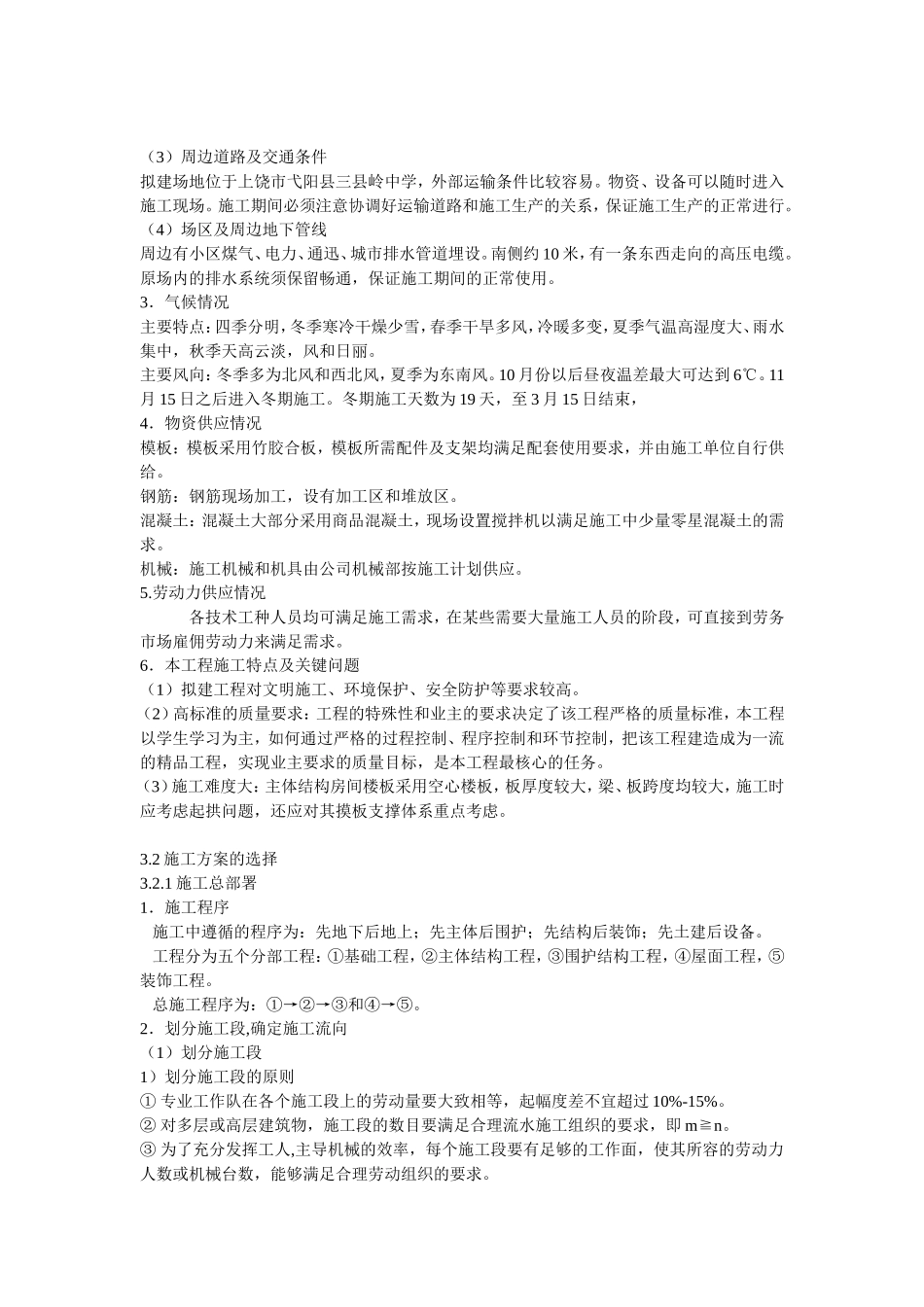

上饶市弋阳县三县岭中学教学楼工程施工组织设计编制：审核：审批：编制单位：江西正宇建设集团有限公司二O一二年三月第1章施工组织设计1工程概况1.1工程建设概况本工程为钢筋混凝土框架结构多层中学教学楼，工程地点位于上饶市弋阳县。工程主要功能和用途：中学教学工程，供教师与学生办公及学习1.2工程设计概况1．建筑设计特点建筑面积：1600㎡建筑走向：东西方向建筑层高：4.1m建筑层数：四层建筑总高：18.2m平面形状：一字形设计室内地平：±0.000（相当于标高5.400）设计室外地平：-0.6002．结构设计特点主体结构类型：钢筋混凝土框架结构（墙体采用加气混凝土砌块）基础形式：桩—承台基础（混凝土钻孔灌注桩），埋深-2.200m抗震等级：三级抗震构造：二级混凝土等级：C30钢筋等级：HPB235，HRB3353．主要工程做法填充墙：外墙均采用250厚加气混凝土砌块。内墙均采用200厚加气混凝土砌块。屋面：保温采用挤塑聚苯保温板，水泥砂浆找平后SBS改性沥青防水卷材二道，刷绿色着色剂涂料保护层。楼面做法：楼梯间、走道、教室采用水泥石子磨光地面。卫生间采用防滑地砖地面。墙面装饰：楼梯间、走道、教室水泥石灰砂浆抹灰后刷白色乳胶漆，墙裙水泥砂浆抹面压光后刷无光油漆。卫生间为水泥石灰砂浆抹灰后粘贴釉面砖墙面。顶棚装饰：大部分采用水泥石灰砂浆抹灰后刷乳胶漆顶棚，走道采用轻钢龙骨纸面石膏板钢丝网吊顶，卫生间采用木龙骨塑料条形扣板吊顶。外墙装饰：用挤塑板保温，外用胶粘标准网，刷两遍外檐涂料，并有玻璃幕墙装饰。3.1.3施工条件1．工期要求开工日期2012年2月26日，竣工日期2012年8月26日，总工期150天。2．场地情况（1）施工用地现场已经达到“三通一平”标准，本工程地基场地类别为Ⅱ类，属非液化场地，水平地表影响系数最大值为0.12，场地特征周期为0.45s，场地标准冻土深度为0.6m，地下水稳定水位埋深1.1m左右，标高在大沽高程3.6左右，地下水对混凝土及混凝土中的钢筋均无腐蚀性，场外道路为外环线，运输方便，场地内现有市政水源和工程增容315KV电源，故施工用水、用电便利。（2）工程地质及水文条件场地标准冻土深度：0.6m。地下水埋深：稳定水位埋深1.1m左右。底下水质：地下水对混凝土及混凝土中的钢筋没有腐蚀性。场地土质分布：场地土类型属中软土，场地类别为Ⅲ类，当抗震设防烈度为7度时，该场地属非液化场地。地质自上而下岩土分布如下表：表3-1地质自上而下岩土分布表序号土层名称厚度序号土层名称厚度1杂填土2.29粉土2.72粉质粘土1.310粉质粘土2.83粉质粘土1.711粉质粘土3.54粉质粘土2.612粉质粘土2.05粉土2.913粉质粘土3.06粉质粘土2.814粉质粘土5.07粉质粘土2.515粉质粘土3.58粉质粘土1.5（3）周边道路及交通条件拟建场地位于上饶市弋阳县三县岭中学，外部运输条件比较容易。物资、设备可以随时进入施工现场。施工期间必须注意协调好运输道路和施工生产的关系，保证施工生产的正常进行。（4）场区及周边地下管线周边有小区煤气、电力、通迅、城市排水管道埋设。南侧约10米，有一条东西走向的高压电缆。原场内的排水系统须保留畅通，保证施工期间的正常使用。3．气候情况主要特点：四季分明，冬季寒冷干燥少雪，春季干旱多风，冷暖多变，夏季气温高湿度大、雨水集中，秋季天高云淡，风和日丽。主要风向：冬季多为北风和西北风，夏季为东南风。10月份以后昼夜温差最大可达到6℃。11月15日之后进入冬期施工。冬期施工天数为19天，至3月15日结束，4．物资供应情况模板：模板采用竹胶合板，模板所需配件及支架均满足配套使用要求，并由施工单位自行供给。钢筋：钢筋现场加工，设有加工区和堆放区。混凝土：混凝土大部分采用商品混凝土，现场设置搅拌机以满足施工中少量零星混凝土的需求。机械：施工机械和机具由公司机械部按施工计划供应。5.劳动力供应情况各技术工种人员均可满足施工需求，在某些需要大量施工人员的阶段，可直接到劳务市场雇佣劳动力来满足需求。6．本工程施工特点及关键问题（1）拟建工程对文明施工、环境保护、安全防护等要求较高。（2）高标准的质量要求：工程的特殊性和业主的要求决定了该工程严格的质量标准，本工程以学生学习...
