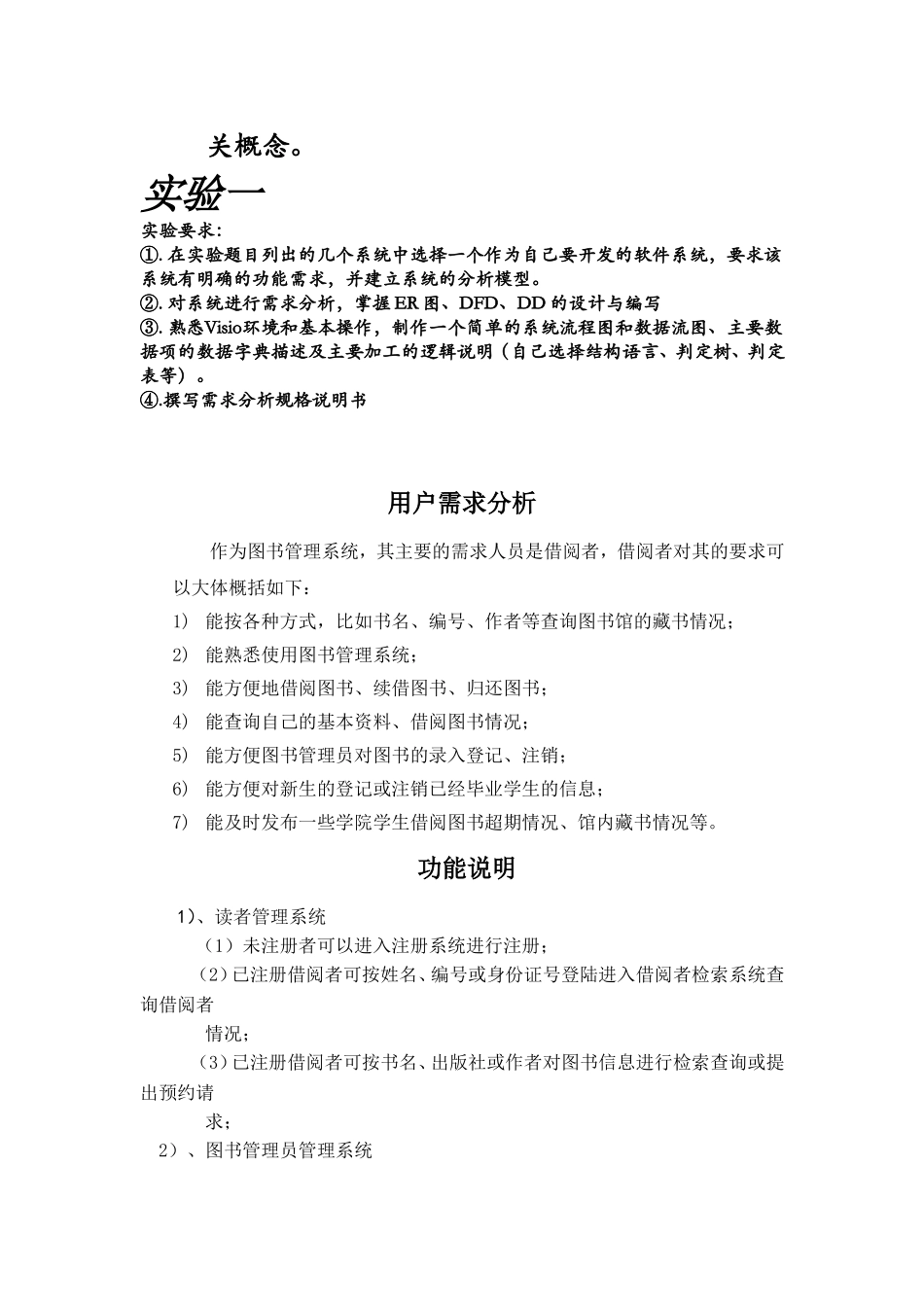

软件工程导论实验报告一、实验题目：学生成绩管理系统、图书借阅管理系统、工资管理系统、网络订餐系统、招聘考试成绩管理系统二、实验目标通过独立完成项目开发，加深对软件开发分析过程的流程和方法的理解，建立软件工程的思想，同时，明确软件开发的成本和时间管理的相关概念。实验一实验要求：①.在实验题目列出的几个系统中选择一个作为自己要开发的软件系统，要求该系统有明确的功能需求，并建立系统的分析模型。②.对系统进行需求分析，掌握ER图、DFD、DD的设计与编写③.熟悉Visio环境和基本操作，制作一个简单的系统流程图和数据流图、主要数据项的数据字典描述及主要加工的逻辑说明（自己选择结构语言、判定树、判定表等）。④.撰写需求分析规格说明书用户需求分析作为图书管理系统，其主要的需求人员是借阅者，借阅者对其的要求可以大体概括如下：1)能按各种方式，比如书名、编号、作者等查询图书馆的藏书情况；2)能熟悉使用图书管理系统；3)能方便地借阅图书、续借图书、归还图书；4)能查询自己的基本资料、借阅图书情况；5)能方便图书管理员对图书的录入登记、注销；6)能方便对新生的登记或注销已经毕业学生的信息；7)能及时发布一些学院学生借阅图书超期情况、馆内藏书情况等。功能说明1）、读者管理系统（1）未注册者可以进入注册系统进行注册；（2）已注册借阅者可按姓名、编号或身份证号登陆进入借阅者检索系统查询借阅者情况；（3）已注册借阅者可按书名、出版社或作者对图书信息进行检索查询或提出预约请求；2）、图书管理员管理系统（1）图书管理员通过图书管理员身份认证进入图书管理员管理系统；（2）读者可借阅在库图书；（3）在规定期限内借阅者归还借阅图书；（4）读者在不违规情况下可继续借阅已借阅图书；（5）读者可以预约图书。3）、系统管理员管理系统（1）系统管理员通过系统管理员身份认证进入系统管理员管理系统；（2）系统管理员可以对图书进行图书管理（如：查询、删除、修改图书资料或图书分类查询修改、删除管理）；（3）系统管理员可以对借阅者进行学生管理（如：查询、删除、修改借阅者信息或借阅者类别修改、删除管理，查询浏览借阅者详细资料，包括借阅次数，登陆次数，最后登陆时间）；4）、罚款管理系统（1）罚款管理员通过罚款管理员身份认证进入罚款管理系统；（2）罚款处理可以读取借阅信息表再生成超时罚款信息表，通过超时罚款信息表可以生成罚款单给罚款管理员；（3）图书管理员告知罚款系统图书超时未还，经罚款管理员鉴定后，对图书进行注销处理且罚款管理员对借阅者进行罚款处理。DFD顶层流程图图书管理系统管理员读者注册/登陆申请无效借阅者信息图书检索请求图书检索结果注册/登陆结果借阅者信息还书/借阅结果管理员身份认证信息错误检验图书超时信息ER模型图读者删除记录标记读者姓名读者编号所借图书的信息借书日期图书图书编号删除标记书名有无被借标记借书还书借的图书的数目图书管理系统读者信息图书信息图书出库入库管理员信息操作姓名管理员编号程序流程图开始管理员登陆用户登陆登陆成功登陆成功NN查看图书？Y增加图书？输入要查询的书籍编号或者作者名图书存在返回图书信息增加图书删除图书输入要删除的图书图书存在删除图书查询读者输入读者编号读者存在返回读者信息增加读者增加读者删除读者删除读者读者存在超时开罚单借书低于五本还书借书成功还书成功预约预约成功图书存在YNNY图书管理读者管理YY操作错误NNYNYYY操作错误NYN结束NNYNYYYNNYYYN操作错误N结束N数据字典图书管理系统数据流图中，数据信息和处理过程需要通过数据字典才能描述清楚。在定义的图书管理系统数据字典中，主要对数据流图中的数据项、数据流、数据存储和处理过程进行说明。（1）数据项描述1）数据项名称：借书证号含义说明：惟一标识一个借书证类型：字符型长度：50逻辑关系：不允许为空2）数据项名称：用户名含义说明：读者的名称类型：字符型长度：20逻辑关系：不允许为空3）数据项名称：密码含义说明：对用户名和操作员管理员进行加密类型；字符型长度：10逻辑关系：允许为空4）数据项名称：性别类型：字符型长度：10逻辑关系：允许为...
