全国高考物理试题汇编（11月第一期）J7实验：测定电源的电动势和内阻（含解析）VIP免费

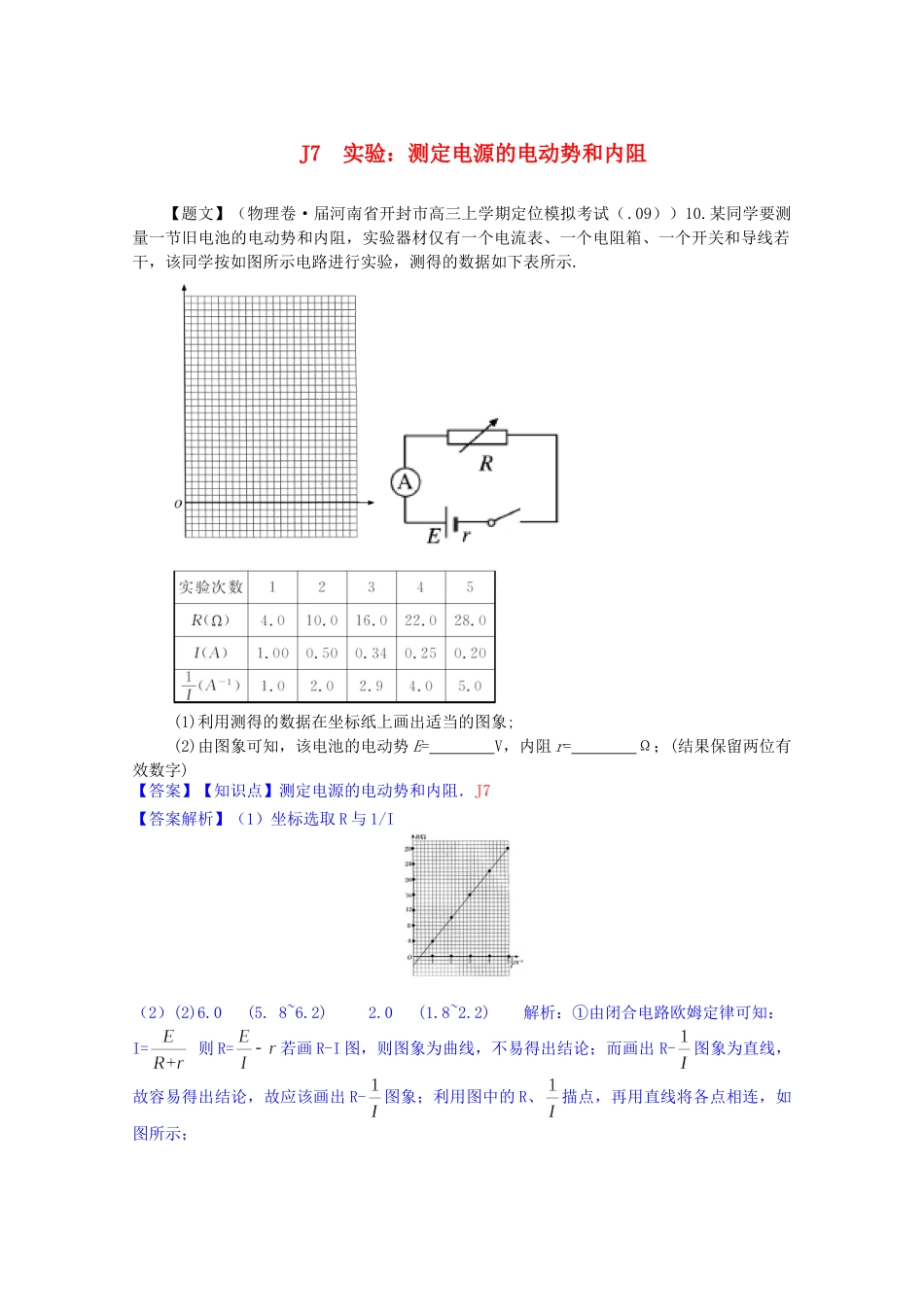

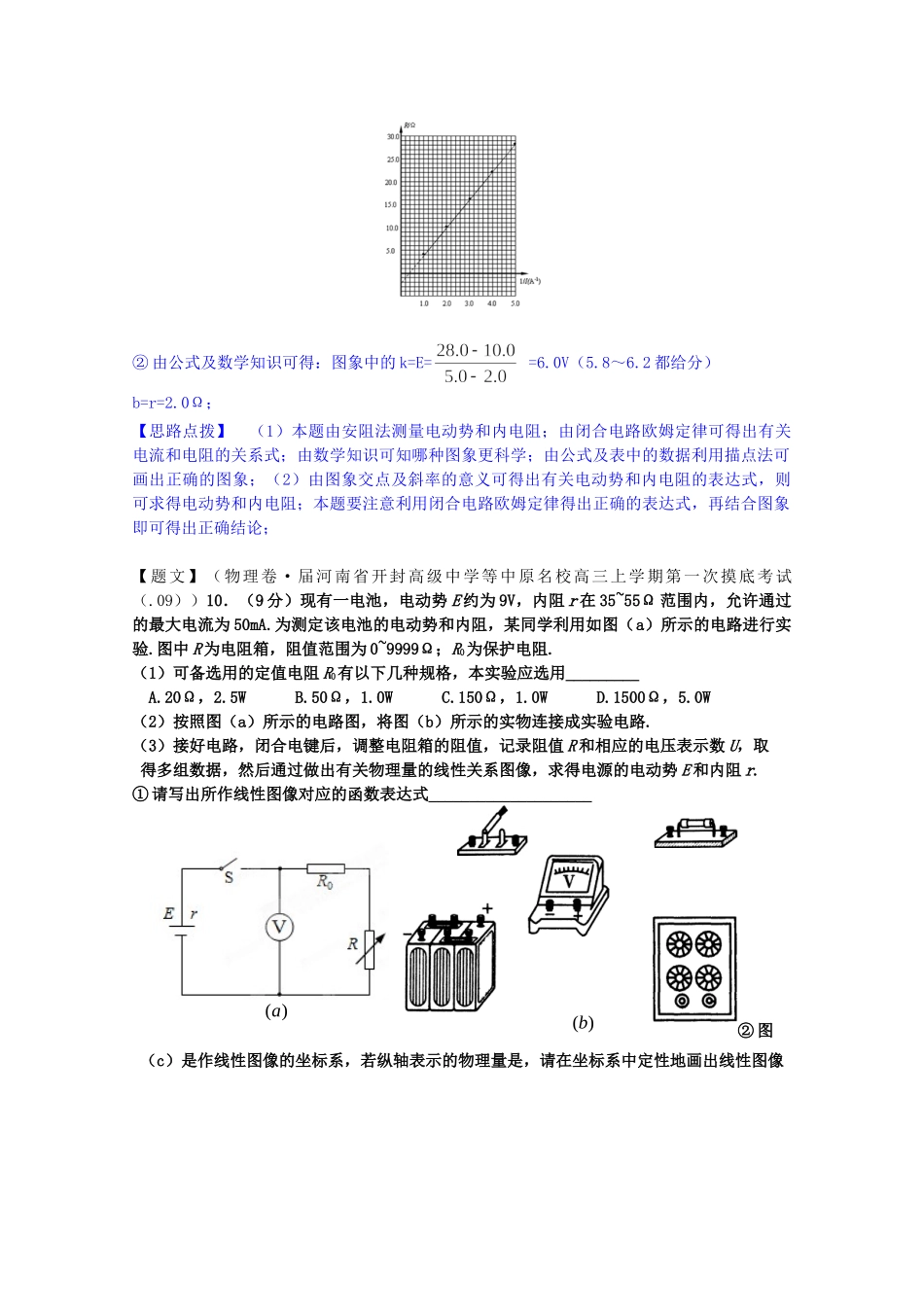

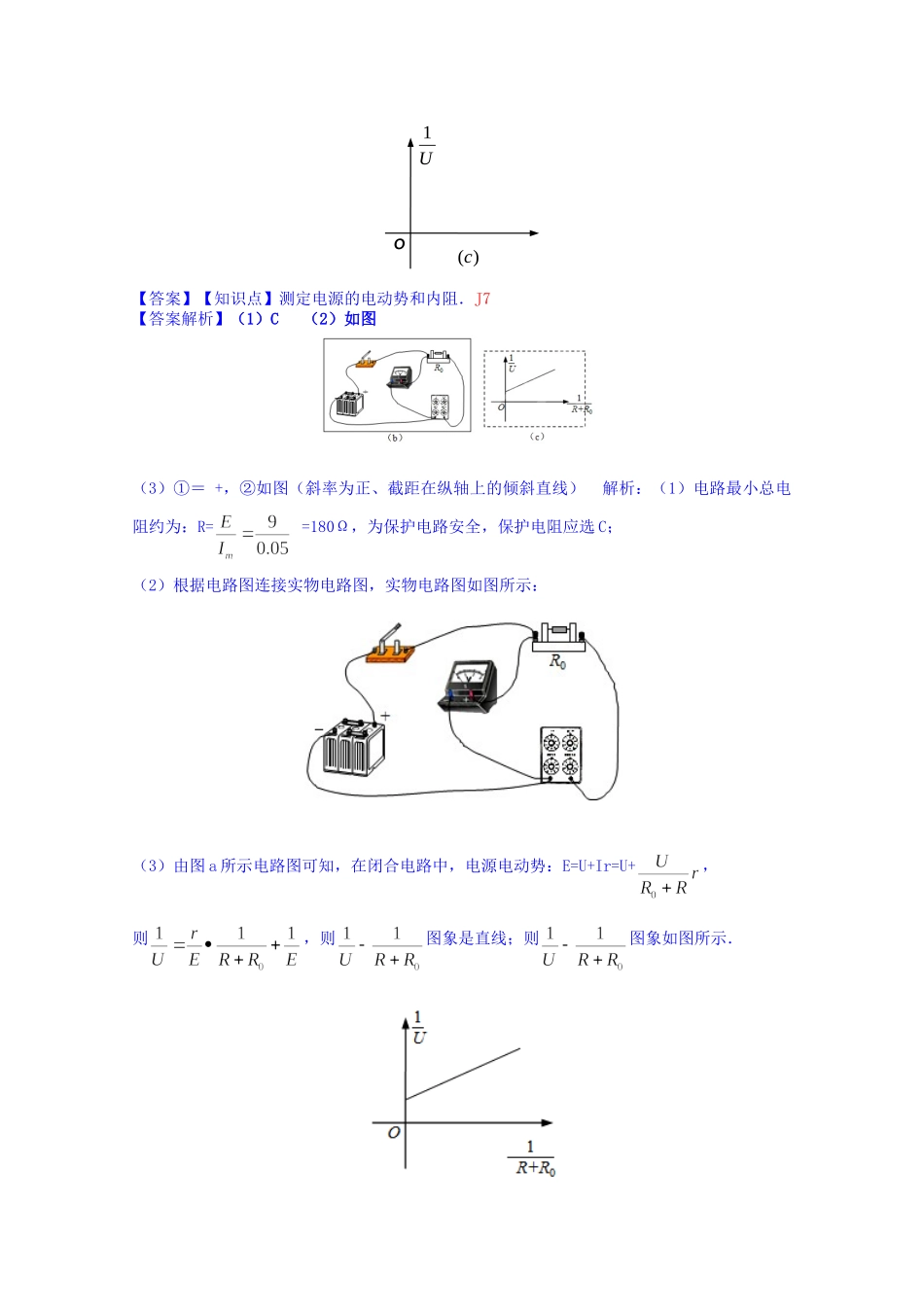

J7实验：测定电源的电动势和内阻【题文】（物理卷·届河南省开封市高三上学期定位模拟考试（.09））10.某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示.(1)利用测得的数据在坐标纸上画出适当的图象;(2)由图象可知，该电池的电动势E=V，内阻r=Ω；(结果保留两位有效数字)【答案】【知识点】测定电源的电动势和内阻．J7【答案解析】（1）坐标选取R与1/I（2）(2)6.0(5.8~6.2)2.0(1.8~2.2)解析：①由闭合电路欧姆定律可知：I=则R=若画R-I图，则图象为曲线，不易得出结论；而画出R-图象为直线，故容易得出结论，故应该画出R-图象；利用图中的R、描点，再用直线将各点相连，如图所示；)(a)(b②由公式及数学知识可得：图象中的k=E==6.0V（5.8～6.2都给分）b=r=2.0Ω；【思路点拨】（1）本题由安阻法测量电动势和内电阻；由闭合电路欧姆定律可得出有关电流和电阻的关系式；由数学知识可知哪种图象更科学；由公式及表中的数据利用描点法可画出正确的图象；（2）由图象交点及斜率的意义可得出有关电动势和内电阻的表达式，则可求得电动势和内电阻；本题要注意利用闭合电路欧姆定律得出正确的表达式，再结合图象即可得出正确结论；【题文】（物理卷·届河南省开封高级中学等中原名校高三上学期第一次摸底考试（.09））10．（9分）现有一电池，电动势E约为9V，内阻r在35~55Ω范围内，允许通过的最大电流为50mA.为测定该电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验.图中R为电阻箱，阻值范围为0~9999Ω；R0为保护电阻.（1）可备选用的定值电阻R0有以下几种规格，本实验应选用_________A.20Ω，2.5WB.50Ω，1.0WC.150Ω，1.0WD.1500Ω，5.0W（2）按照图（a）所示的电路图，将图（b）所示的实物连接成实验电路.（3）接好电路，闭合电键后，调整电阻箱的阻值，记录阻值R和相应的电压表示数U，取得多组数据，然后通过做出有关物理量的线性关系图像，求得电源的电动势E和内阻r.①请写出所作线性图像对应的函数表达式____________________②图（c）是作线性图像的坐标系，若纵轴表示的物理量是，请在坐标系中定性地画出线性图像OU1)(c【答案】【知识点】测定电源的电动势和内阻．J7【答案解析】（1）C（2）如图（3）①＝+，②如图（斜率为正、截距在纵轴上的倾斜直线）解析：（1）电路最小总电阻约为：R==180Ω，为保护电路安全，保护电阻应选C；（2）根据电路图连接实物电路图，实物电路图如图所示：（3）由图a所示电路图可知，在闭合电路中，电源电动势：E=U+Ir=U+，则，则图象是直线；则图象如图所示．【思路点拨】（1）求出电路最小电阻阻值，然后选择电阻箱；（2）根据原理图正确连接实物图；（3）根据闭合电路欧姆定律电流与电压的关系进行变形得到图象对应的函数表达式；根据变形得到图象对应的函数表达式结合数学知识，明确两坐标轴的含义，即可正确解答．熟练掌握物理规律运用数学方法将物理公式变形，将两个非线性关系的物理量，变成两个线性关系的物理量，是解答本题的关键．【题文】（理综卷·届河北省唐山市高三9月模拟考试（.09））23．（7分）用伏特表、安培表测量电源的电动势和内电阻，有下列实验器材：A．一=15I干电池（电动势约为1．5V，内阻约为1．2）B．电压表V（量程2V，内阻约为2k）C．电流表A（量程0．6A，内阻约为0．5）D．滑动变阻器R（最大电阻10）E．电键、导线若干（1）在下面的方框中画出实验电路图；（2）某同学将测出的数据标在下面的U-I图中，请你画出图线并求出电源的电动势为V，内阻为。【答案】【知识点】测定电源的电动势和内阻．J7【答案解析】(1)如图(2)图线略1.47-1.520.95-1.1解析：1）本实验只需测量路端电压和电流即可，故直接将电源与滑动变阻器及电流表串联，电压表并联在电源两端即可；如图所示；（2）将各点用直线相连，让尽量多的点分布在直线上，或分布在直线两侧；如图所示；由图可知，电源的电动势E=1.49V；r==0.96Ω；【思路点拨】（1）根据实验原理确定实验电路图，注意相对于电源来说，电流表采用外接法；（2）用直线将各...
