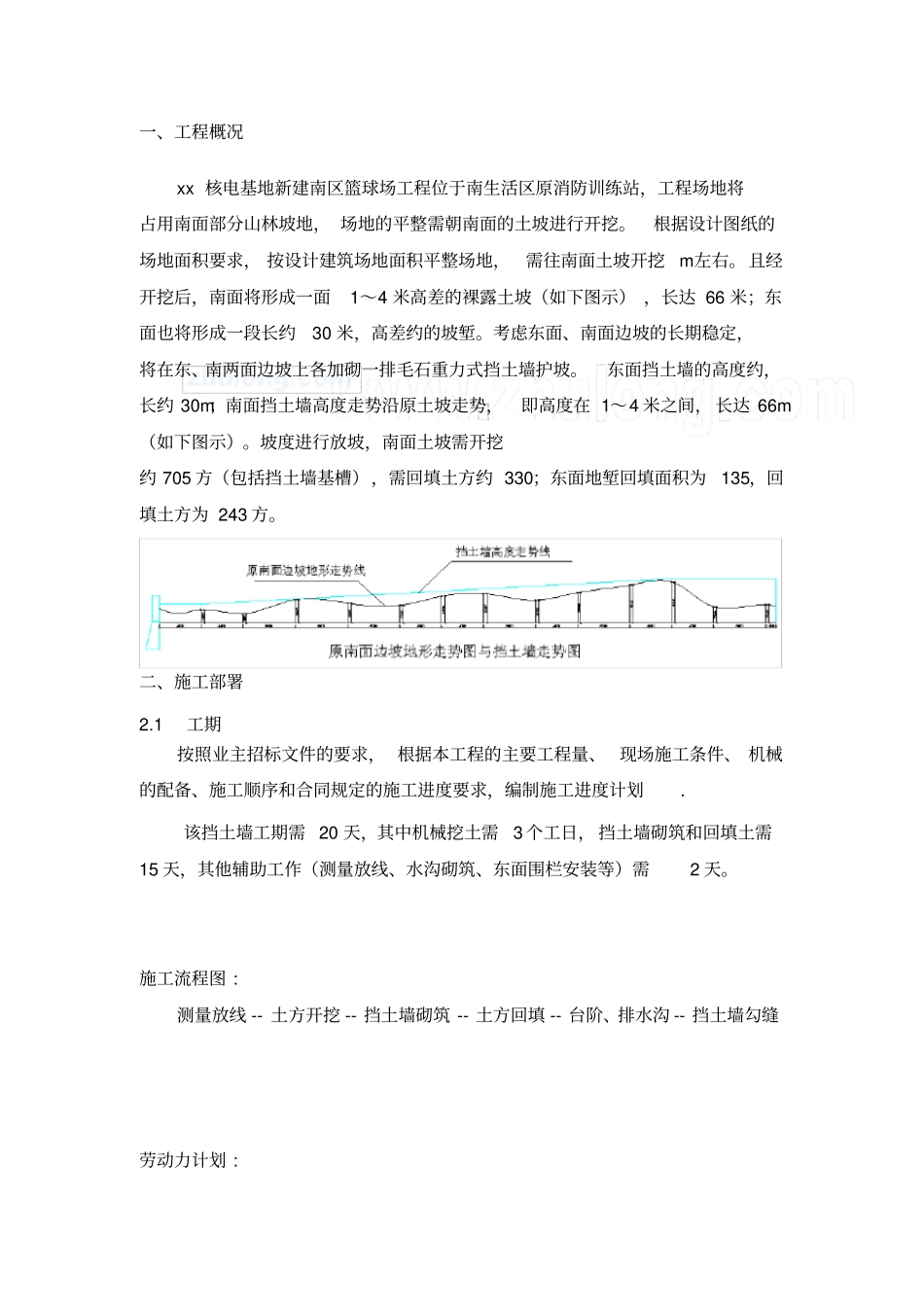

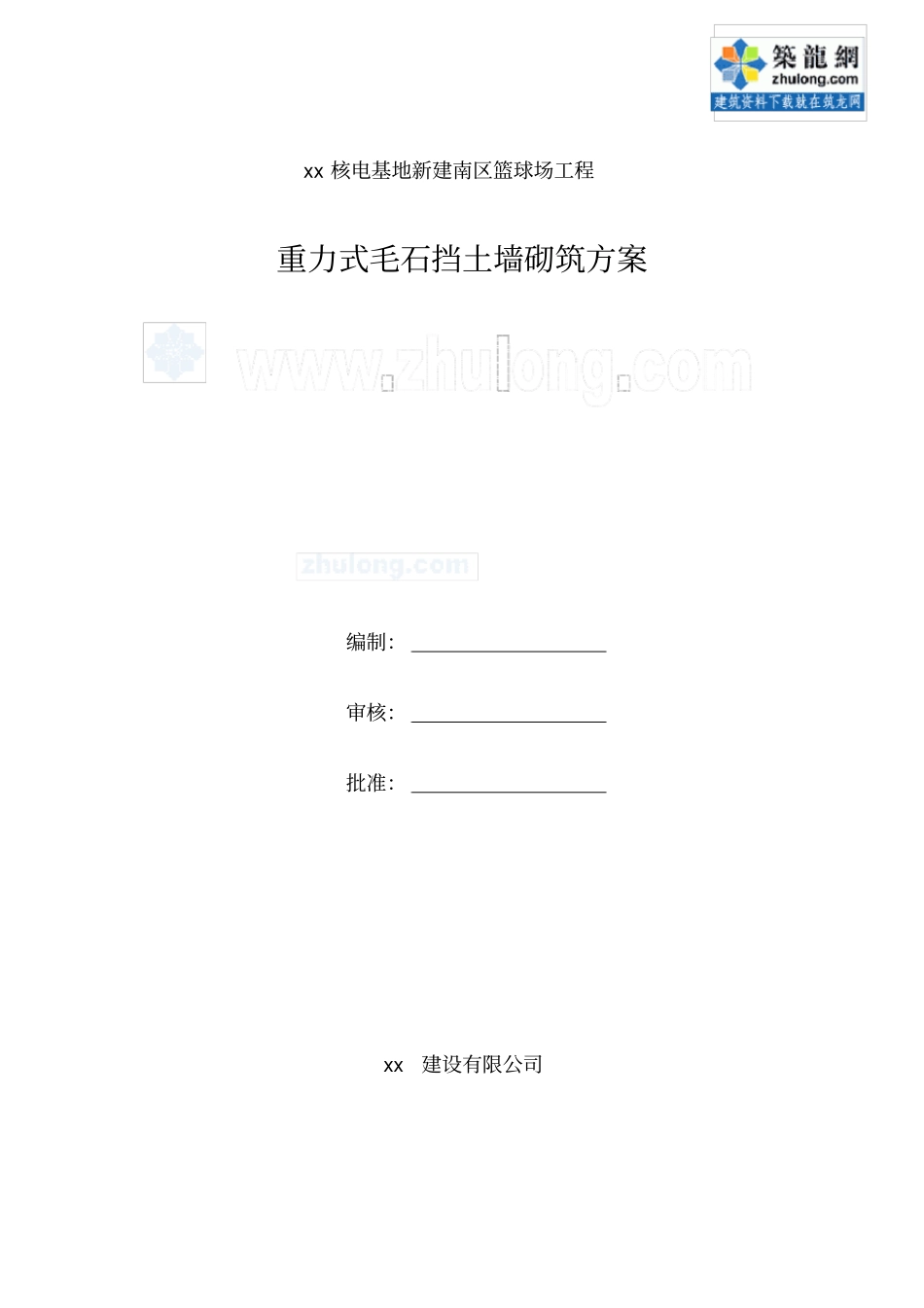

xx核电基地新建南区篮球场工程重力式毛石挡土墙砌筑方案编制：审核：批准：xx建设有限公司一、工程概况xx核电基地新建南区篮球场工程位于南生活区原消防训练站，工程场地将占用南面部分山林坡地，场地的平整需朝南面的土坡进行开挖。根据设计图纸的场地面积要求，按设计建筑场地面积平整场地，需往南面土坡开挖m左右。且经开挖后，南面将形成一面1～4米高差的裸露土坡（如下图示），长达66米；东面也将形成一段长约30米，高差约的坡堑。考虑东面、南面边坡的长期稳定，将在东、南两面边坡上各加砌一排毛石重力式挡土墙护坡。东面挡土墙的高度约，长约30m；南面挡土墙高度走势沿原土坡走势，即高度在1～4米之间，长达66m（如下图示）。坡度进行放坡，南面土坡需开挖约705方（包括挡土墙基槽），需回填土方约330；东面地堑回填面积为135，回填土方为243方。二、施工部署2.1工期按照业主招标文件的要求，根据本工程的主要工程量、现场施工条件、机械的配备、施工顺序和合同规定的施工进度要求，编制施工进度计划.该挡土墙工期需20天，其中机械挖土需3个工日，挡土墙砌筑和回填土需15天，其他辅助工作（测量放线、水沟砌筑、东面围栏安装等）需2天。施工流程图:测量放线--土方开挖--挡土墙砌筑--土方回填--台阶、排水沟--挡土墙勾缝劳动力计划:劳动力计划序号岗位名称人数主要职责描述1项目经理1质量、安全、环境保护和文明施工管理第一责任人，全面负责本工程的各项组织和协调工作负责各自分工范围内的组织和协调工作，监督、检查各专业工程师/工长在施工组织过程中落实质量、安全、环境保护和文明施工管理措施的程度和效果，并及时督促整改和完善。2专业工程师2负责本专业范围内的技术管理和施工记录的收集和整理，负责对进入现场施工人员技术交底和培训教育。3专业施工员1负责分管范围内的施工组织、跟踪检查及相互间的协调工作，对施工范围内的工作质量、安全、环境保护及文明施工管理负直接责任。4专职质检员1负责专业范围内的质量跟踪检查，保证各分项工程施工质量100%受控。5专职安全员1负责跟踪检查现场安全管理措施落实情况，及时提出整改建议，消灭事故隐患，配合项目管理班子做好人员进场前的培训和教育。6测量放线工4负责施工现场全部测量定位放线工作7电工2负责施工现场临时供电接驳、电气设备维护和保养。8混凝土工6负责本工程所有砂浆搅拌工作，负责挡土墙伸缩缝接缝嵌填处理。9瓦工30负责本工程中所有砌体施工。10机械工/司机7负责施工机械、设备的操作、维护和正常保养15力工8配合上述技术工人材料计划:主要材料一览表序号材料名称生产厂家规格型号数量进场时间1水泥广东“塔牌”水泥、54tX+12砂子惠州河砂中砂225m3X+13毛石深圳金龟30～50cmMu30565m3X+14PVC管广州奇顺直径100mm200mX+25红砖惠阳秋长机砖厂240*115*53MU108m3X+12.5材料技术要求：水泥：1、进仓时要有质量证明文件;2、应按品种、强度、出厂期、生产厂等检查验收，并分别堆放，先到先用；3、袋装水泥叠堆高度不宜超过10包；4、不宜露天堆放。如露天堆放，应下有防潮垫板，上有防雨风篷布；5、使用期不宜超过出厂期三个月，超期应先行检验其强度。砂子：宜采用中砂，并应过筛，砂的质量要求，其密度应大于/m3，其松散体积密度应大于1400kg/m3，其空隙率应小于45%；用肉眼观察，不宜含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物，砂的含泥量不应超过5％。毛石：毛石进场前应检查其强度等级（Mu30）、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外，根据工程需要，还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实，无风化剥落和裂纹；石材表面的泥垢、水锈等杂质，砌筑前应清除干净。毛石应成块状，中部厚度不宜小于15cm。抽查一组毛石检查试导体试验报告。PVC管：采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂质，应不透光。管材端面应切割平整并与轴线垂直。红砖：根据国家标准GB/T5101-1998《烧结普通砖》的规...
