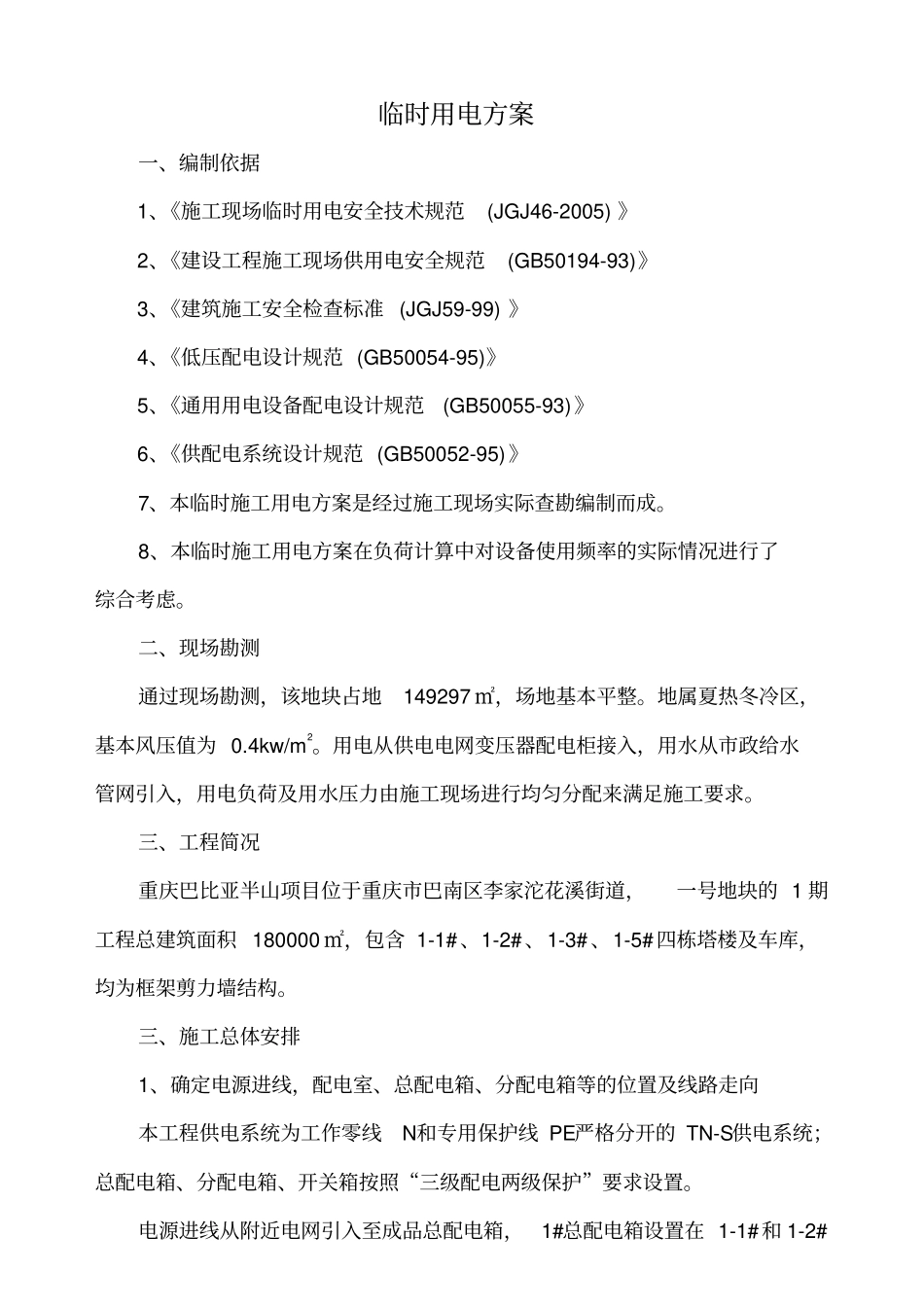

临时用电方案一、编制依据1、《施工现场临时用电安全技术规范(JGJ46-2005)》2、《建设工程施工现场供用电安全规范(GB50194-93)》3、《建筑施工安全检查标准(JGJ59-99)》4、《低压配电设计规范(GB50054-95)》5、《通用用电设备配电设计规范(GB50055-93)》6、《供配电系统设计规范(GB50052-95)》7、本临时施工用电方案是经过施工现场实际查勘编制而成。8、本临时施工用电方案在负荷计算中对设备使用频率的实际情况进行了综合考虑。二、现场勘测通过现场勘测,该地块占地149297㎡,场地基本平整。地属夏热冬冷区,基本风压值为0.4kw/m2。用电从供电电网变压器配电柜接入,用水从市政给水管网引入,用电负荷及用水压力由施工现场进行均匀分配来满足施工要求。三、工程简况重庆巴比亚半山项目位于重庆市巴南区李家沱花溪街道,一号地块的1期工程总建筑面积180000㎡,包含1-1#、1-2#、1-3#、1-5#四栋塔楼及车库,均为框架剪力墙结构。三、施工总体安排1、确定电源进线,配电室、总配电箱、分配电箱等的位置及线路走向本工程供电系统为工作零线N和专用保护线PE严格分开的TN-S供电系统;总配电箱、分配电箱、开关箱按照“三级配电两级保护”要求设置。电源进线从附近电网引入至成品总配电箱,1#总配电箱设置在1-1#和1-2#楼之间的施工围墙附近,2#总配电箱设置在1-3#和1-5#楼之间的施工围墙附近,修建单独的房间保护,旁边建电工房,作为电工值班室,按枝状线路架设。1#总配电箱各回路分配电箱各主要用电地点:P1设在1-1#楼塔吊处,P2钢筋制作场地,P3设在1-2#楼塔吊处,P4为砼泵车专用,总共设置四个分配电箱。2#总配电箱各回路分配电箱各主要用电地点:M1设在1-1#楼塔吊处,,M2钢筋制作场地,M3设在1-2#楼塔吊处,M4为砼泵车专用,总共设置四个分配电箱。再从分配电箱,接至末级配电箱,各电器设备(器具)严格执行一机、一闸、一漏、一箱。2、主要用电设备计划按基础施工时,用电量最大考虑,其施工设备、机具数量如下:1-1#楼序号机械名称型号单位数量单机功率总功率1塔吊QTZ40台140KW40KW2空压机Y160L-2台518KW90KW3砼输送泵HBT-60台175KW75KW4潜水泵台32KW6KW5闪光对焊机UN1-100台175KVA75KVA6交流电焊机BX3-500-2台140KVA40KVA7电渣压力焊机JSD-600台245KVA90KVA8钢筋弯曲机WJ40台13KW3KW9钢筋切断机QJ40-1台15KW5KW10钢筋调直机台13KW3KW11砂轮切割机J3GB-400台12KW2KW12插入式振动器ZX50台22KW4KW13木工圆锯MJ114台13KW3KW合计229KW+205KVA1-2#楼序号机械名称型号单位数量单机功率总功率1塔吊QTZ40台140KW40KW2空压机Y160L-2台418KW72KW3砼输送泵HBT-60台175KW75KW4潜水泵台32KW6KW5闪光对焊机UN1-100台175KVA75KVA6交流电焊机BX3-500-2台140KVA40KVA7电渣压力焊机JSD-600台245KVA90KVA8钢筋弯曲机WJ40台13KW3KW9钢筋切断机QJ40-1台15KW5KW10钢筋调直机台13KW3KW11砂轮切割机J3GB-400台12KW2KW12插入式振动器ZX50台22KW4KW13木工圆锯MJ114台13KW3KW合计211KW+205KVA1-3#楼序号机械名称型号单位数量单机功率总功率1塔吊QTZ40台140KW40KW2空压机Y160L-2台518KW90KW3砼输送泵HBT-60台175KW75KW4潜水泵台32KW6KW5闪光对焊机UN1-100台175KVA75KVA6交流电焊机BX3-500-2台140KVA40KVA7电渣压力焊机JSD-600台245KVA90KVA8钢筋弯曲机WJ40台13KW3KW9钢筋切断机QJ40-1台15KW5KW10钢筋调直机台13KW3KW11砂轮切割机J3GB-400台12KW2KW12插入式振动器ZX50台22KW4KW13木工圆锯MJ114台13KW3KW合计229KW+205KVA1-5#楼序号机械名称型号单位数量单机功率总功率1塔吊QTZ40台140KW40KW2空压机Y160L-2台418KW72KW3砼输送泵HBT-60台175KW75KW4潜水泵台32KW6KW5闪光对焊机UN1-100台175KVA75KVA6交流电焊机BX3-500-2台140KVA40KVA7电渣压力焊机JSD-600台245KVA90KVA8钢筋弯曲机WJ40台13KW3KW9钢筋切断机QJ40-1台15KW5KW10钢筋调直机台13KW3KW11砂轮切割机J3GB-400台12KW2KW12插入式振动器ZX50台22KW2KW13木工圆锯MJ114台13KW3KW合计211KW+205KVA3、总负荷计算1、根据施工机具配置计划,施工高峰期用电负荷为:(1)施工现场用电动机额定功率之和(KW)∑PD=211×2+229×2=880KW(2)施工现场交流电焊机额定功...
