钢化玻璃化粪池施工方案VIP免费

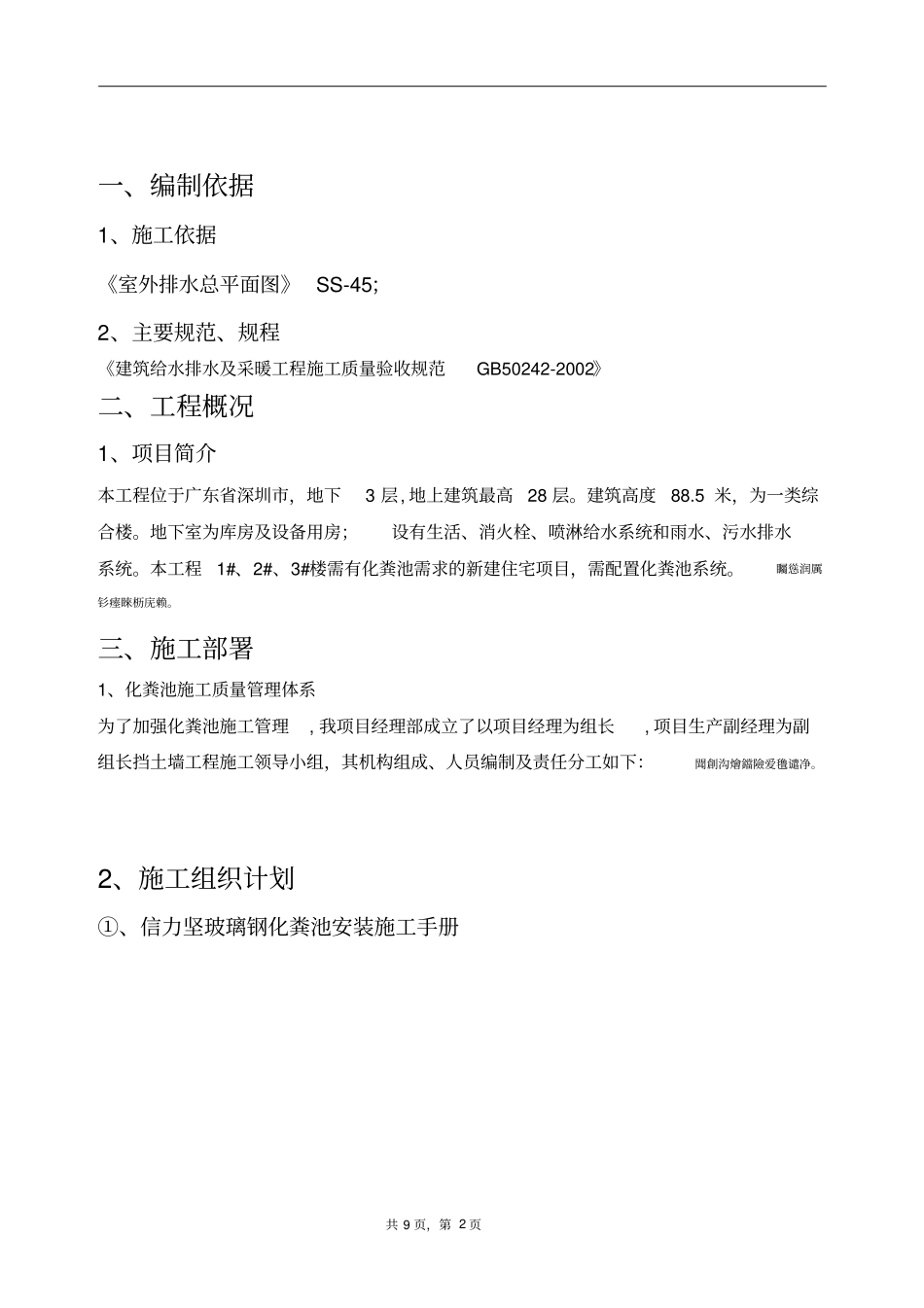

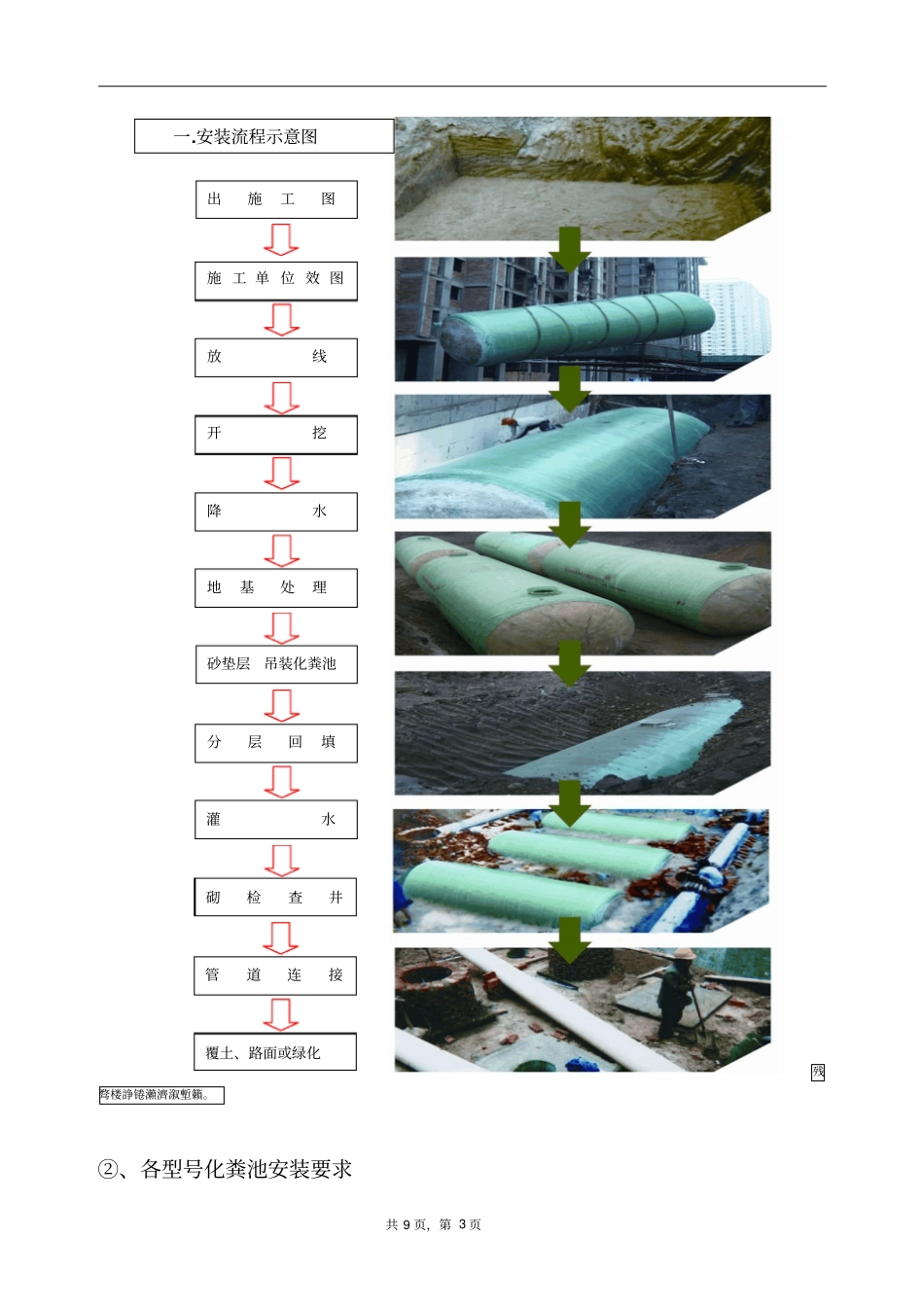

共9页，第页1目录一、编制依据1、施工依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22、主要规范、规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、施工部署1、化粪池施工质量管理体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32、施工组织计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三、工程质量检验1、过程检验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯82、竣工检验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93、检验记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9共9页，第页2一、编制依据1、施工依据《室外排水总平面图》SS-45；2、主要规范、规程《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》二、工程概况1、项目简介本工程位于广东省深圳市，地下3层,地上建筑最高28层。建筑高度88.5米，为一类综合楼。地下室为库房及设备用房；设有生活、消火栓、喷淋给水系统和雨水、污水排水系统。本工程1#、2#、3#楼需有化粪池需求的新建住宅项目，需配置化粪池系统。矚慫润厲钐瘗睞枥庑赖。三、施工部署1、化粪池施工质量管理体系为了加强化粪池施工管理,我项目经理部成立了以项目经理为组长,项目生产副经理为副组长挡土墙工程施工领导小组，其机构组成、人员编制及责任分工如下：聞創沟燴鐺險爱氇谴净。2、施工组织计划①、信力坚玻璃钢化粪池安装施工手册共9页，第页3残骛楼諍锩瀨濟溆塹籟。②、各型号化粪池安装要求出施工图施工单位效图放线开挖降水地基处理砂垫层吊装化粪池分层回填灌水管道连接覆土、路面或绿化砌检查井一.安装流程示意图共9页，第页4人行道、消防通道下安装要求型号V（m3）长×直径(m)底部挖方尺寸（m）长×宽地基要求(无地下水硬土质)地基要求(有地下水或回填土)地基无水时覆土要求地基有水时覆土要求LGDCN-10化粪池406.50×2.807.0×3.30C20混凝土厚20cm+黄砂20cmC20混凝土厚20cm+黄砂20cm50cm-150cm以内50cm-150cm以内LGDCN-12化粪池759.34×3.2010.0×3.70C20混凝土厚20cm+黄砂20cmC20混凝土厚20cm+黄砂20cm80cm-250cm以内80cm-250cm以内③、安装流程（1）．放线挖基坑1.根据信力坚化粪池的型号尺寸进行场地放线，在确定能保证产品尺寸的情况下进行挖槽；共9页，第页52.根据型号的大小，必须进行放坡，放坡大小根据土质情况及产品顶部以上的覆土厚度，放坡角度为30°-45°；酽锕极額閉镇桧猪訣锥。3.挖方尺寸以实际施工图纸参照为准；4.所挖土方，必须距槽四周5米以外，防止土的侧压造成塌方，另外也给吊装产品时留有工作场地；5.基础施工要求：1）遇有地下水时应首先对地下水进行排除，根据示意图尺寸及要求进行基础处理，进行设置200mm厚混凝土垫层，再进行铺砂，铺砂厚度以200mm为佳，砂内不允许有尖角、石块等杂物；彈贸摄尔霁毙攬砖卤庑。2）无地下水时，对基础进行夯实，要求实心密实度＞95%，地基承载特征fak≥100KPa。再铺砂200mm，根据安装示意图及要求进行基础处理。謀荞抟箧飆鐸怼类蒋薔。（2）．产品吊装1.测量管底标高，根据产品型号的直径，计算挖槽深度及与污水管道相连接的进出水口标高，在计算标高时，要预留槽底200-400mm混凝土与铺砂尺寸；厦礴恳蹒骈時盡继價骚。2.对基槽底进行探钎，根据产品型号的长度最低不应少于三个点，深度600-800mm；3.基层夯实后进行设置200mm厚混凝土垫层（或再添加16号钢筋扎垫层底部），具体情况识项目上地质基础情况而定，再进行铺砂，铺砂厚度以200mm并找平，砂内不允许有尖角、石块等杂物；茕桢广鳓鯡选块网羈泪。4.吊装就位，在吊装就位时，必须注意净化池的进出水口方向；5.产品吊装就位后，要测定水平度，如不平应进行调整，使之水平；6.分层回填土：1).回填土之前必须在化粪池内灌水至l/3，确保在回填时使产品内外受压平衡且不移位；2).在回填细石粉时，产品底部两侧必须用人工塞实。填到80cm以上时，每30cm必须夯实一次。回填到产品1/2后，往化粪池内继续灌水至出水口管底再进行回填土，每填30cm进行夯实，直至与产品顶部相平；鹅娅尽損鹌惨歷茏鴛賴。3).产品顶部以上回填石粉必须密实，如产品设在道路地段，在地面未处理前，...
