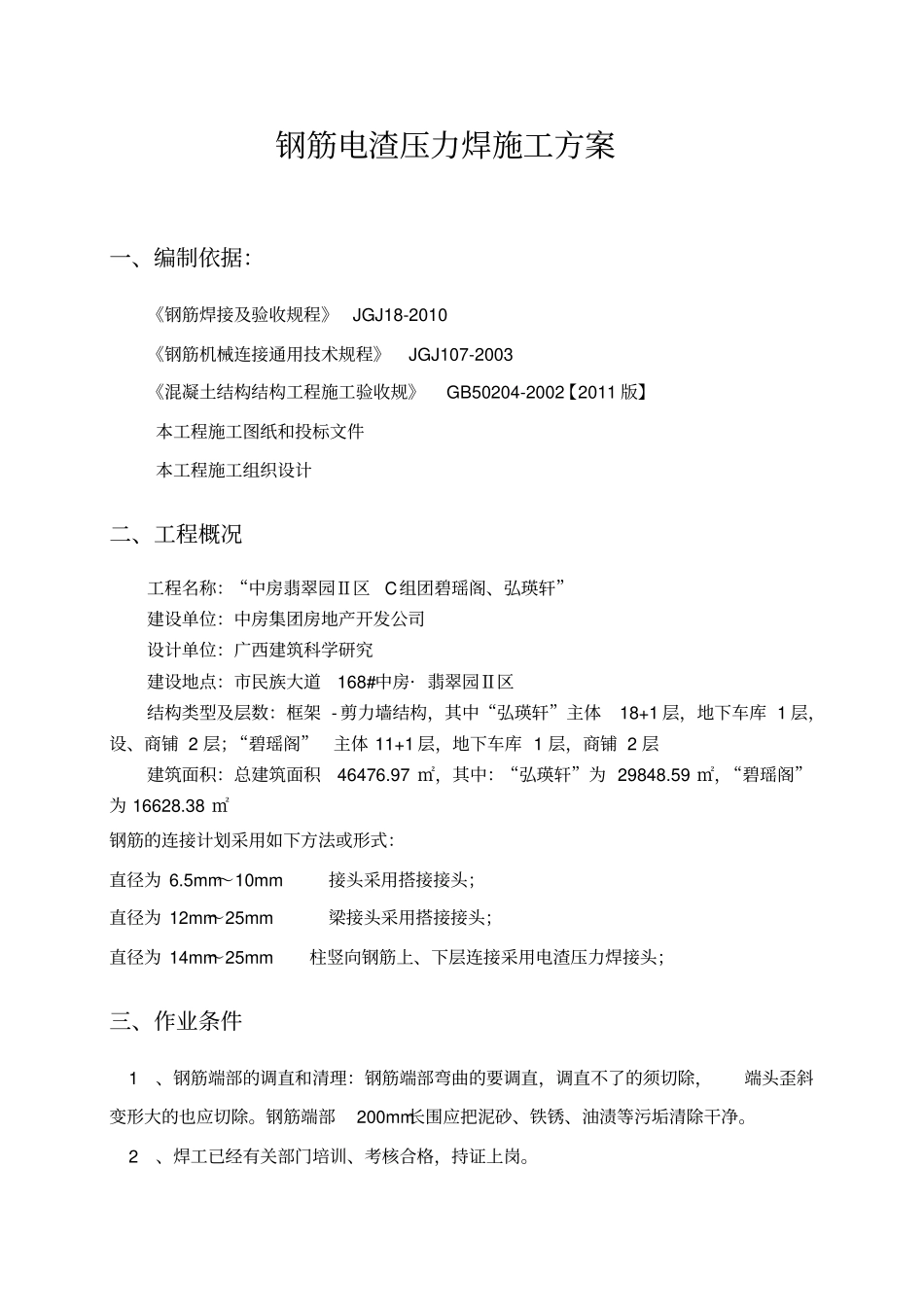

目录一、编制依据：.................................................1二、工程概况...................................................1三、作业条件...................................................1四、施工准备...................................................2五、施工方法...................................................2六、质量验收标准...............................................4七、保证措施...................................................5（一）质量保证措施.............................................5（二）成品保护措施.............................................6（三）职业健康与安全保证措施...................................6（四）环境及文明施工保证措施...................................7钢筋电渣压力焊施工方案一、编制依据：《钢筋焊接及验收规程》JGJ18-2010《钢筋机械连接通用技术规程》JGJ107-2003《混凝土结构结构工程施工验收规》GB50204-2002【2011版】本工程施工图纸和投标文件本工程施工组织设计二、工程概况工程名称：“中房翡翠园Ⅱ区C组团碧瑶阁、弘瑛轩”建设单位：中房集团房地产开发公司设计单位：广西建筑科学研究建设地点：市民族大道168#中房·翡翠园Ⅱ区结构类型及层数：框架-剪力墙结构，其中“弘瑛轩”主体18+1层，地下车库1层，设、商铺2层；“碧瑶阁”主体11+1层，地下车库1层，商铺2层建筑面积：总建筑面积46476.97㎡，其中：“弘瑛轩”为29848.59㎡，“碧瑶阁”为16628.38㎡钢筋的连接计划采用如下方法或形式：直径为6.5mm～10mm接头采用搭接接头；直径为12mm～25mm梁接头采用搭接接头；直径为14mm～25mm柱竖向钢筋上、下层连接采用电渣压力焊接头；三、作业条件1、钢筋端部的调直和清理：钢筋端部弯曲的要调直，调直不了的须切除，端头歪斜变形大的也应切除。钢筋端部200mm长围应把泥砂、铁锈、油渍等污垢清除干净。2、焊工已经有关部门培训、考核合格，持证上岗。3、电源线路已架设到工作面，电压正常。焊机、控制系统线路已连接好，工作状态正常。4、操作平台及防护脚手架已搭设符合要求。5、在正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。四、施工准备1、材料准备钢筋：应有出厂合格证和复试报告，质量合格。电渣压力焊焊剂：焊接钢筋使用431焊剂。焊剂要有出厂合格证。焊剂应存放在干燥的库房，当受潮湿时，在使用前应经烘干箱在250℃—300℃烘焙2小时。焊剂回收重复使用前应过筛除去熔渣和杂物并经烘干后使用。石棉布(绳)：用来填塞焊剂盒与钢筋之间的缝隙，防止焊剂漏掉。铁丝球：用钢筋绑扎铁丝卷挠成直径约5mm的小球，用来引燃电弧(操作熟练后也可不用)。2、主要机具：竖向钢筋电渣压力焊由电弧焊机、控制系统、夹具三大部件组成。此外还常配备上料勺、储料筒等工具。交(或直)流弧焊机。根据最大钢筋直径需要的最大焊接电流来选择弧焊机型号。焊机输出端接两把焊钳，分别夹紧在上下钢筋上。焊接夹具。夹具由主体、上钳口、下钳口、焊剂筒、监控表五部分组成。控制系统。由控制器、按扭、蜂鸣器、电缆等电器组成。手提砂轮切割机。3、劳动力准备计划：操作工人数量根据生产需要由施工员编制劳动力需用计划，劳务公司组织进场。五、施工方法1、工艺流程：选择焊接参数→安装夹具→安装上钢筋→安放引弧铁丝球→安装焊剂盒→装焊剂→夹紧焊把钳在上、下钢筋上→接通焊接电源→引燃电弧→电弧造渣过程→电渣过程→断电顶压→卸焊剂盒→卸夹具→敲除渣包→焊包外观质量检查。2、操作步骤（1）根据钢筋直径选择焊接电流、焊接电压和通电时间(见表1)（2）摇动弧焊机手把选定焊接电流。（3）调节控制器旋钮，选定焊接时间。（4）将夹具夹紧在下钢筋上，下钢筋端头高出下钳口80～100mm，把上夹钳调节到离上止点15mm处，将上钢筋插入夹钳钳口，调整上钢筋使其轴线与下钢筋同心，上下钢筋两端面接触；拧螺栓把上钢筋夹紧。然后摇动手柄，稍把上钢筋提起，把铁丝球塞入上下钢筋两端面之...
