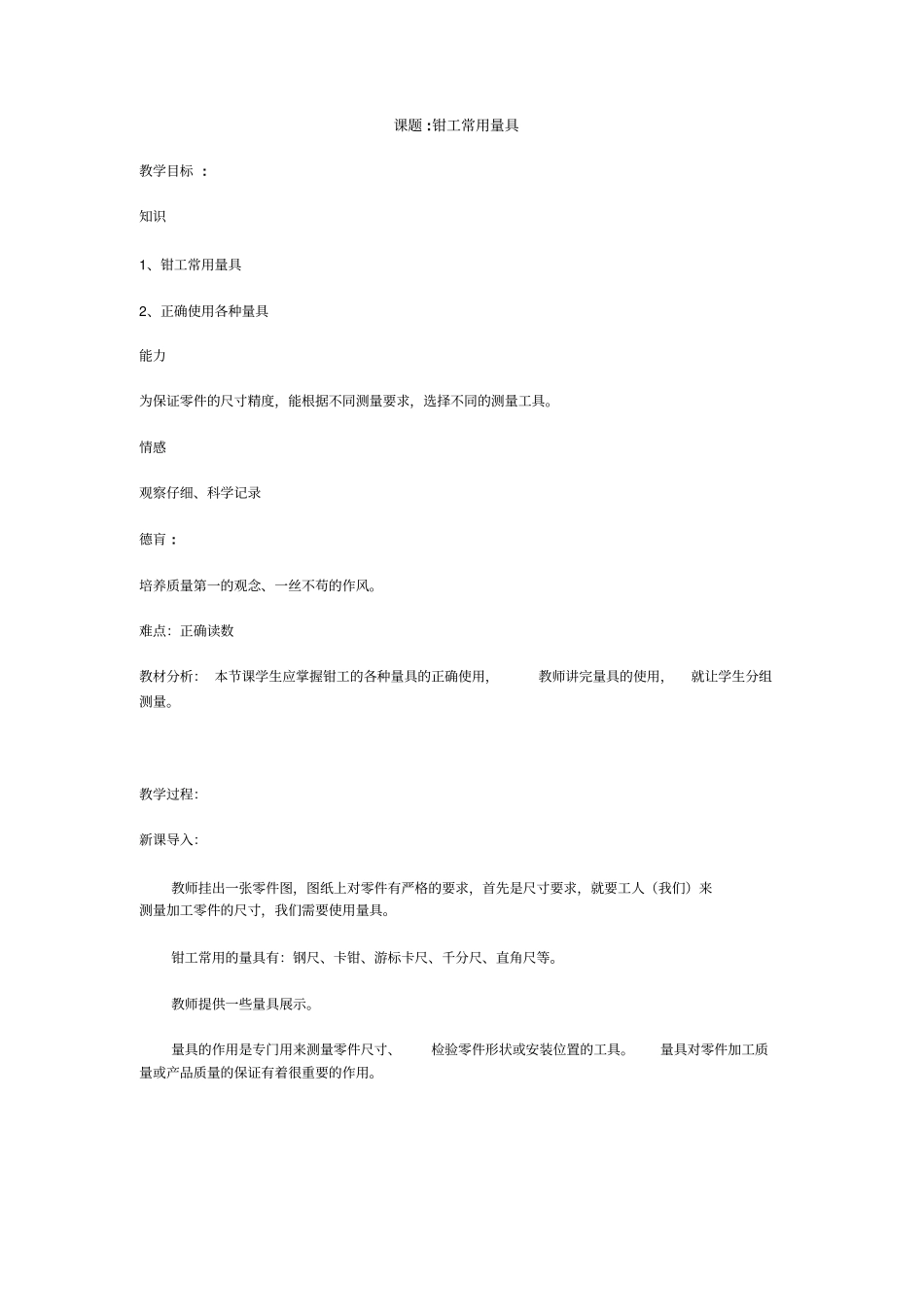

钳工常用量具尺寸测量教义全解_第1页
1/8

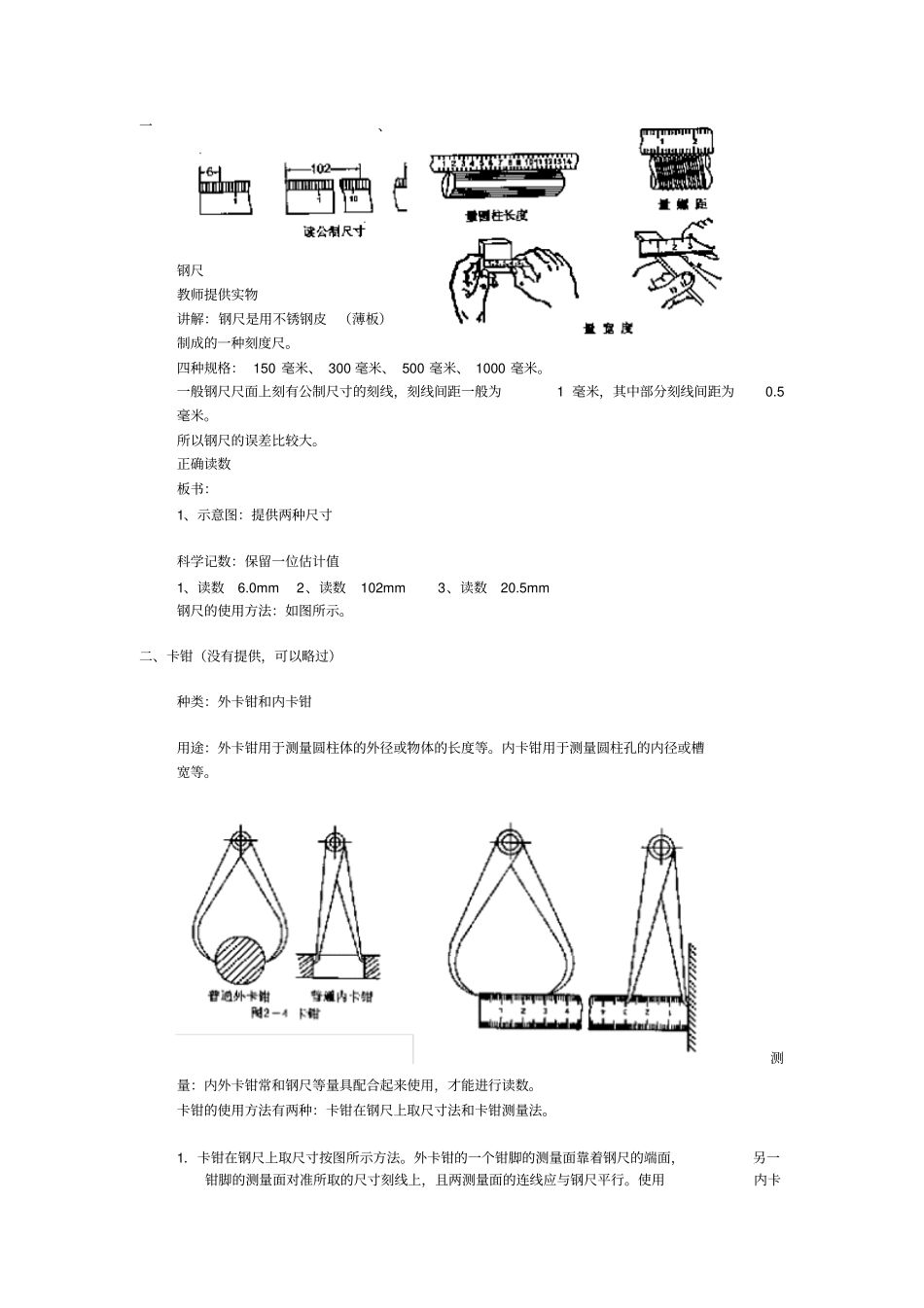

钳工常用量具尺寸测量教义全解_第2页
2/8

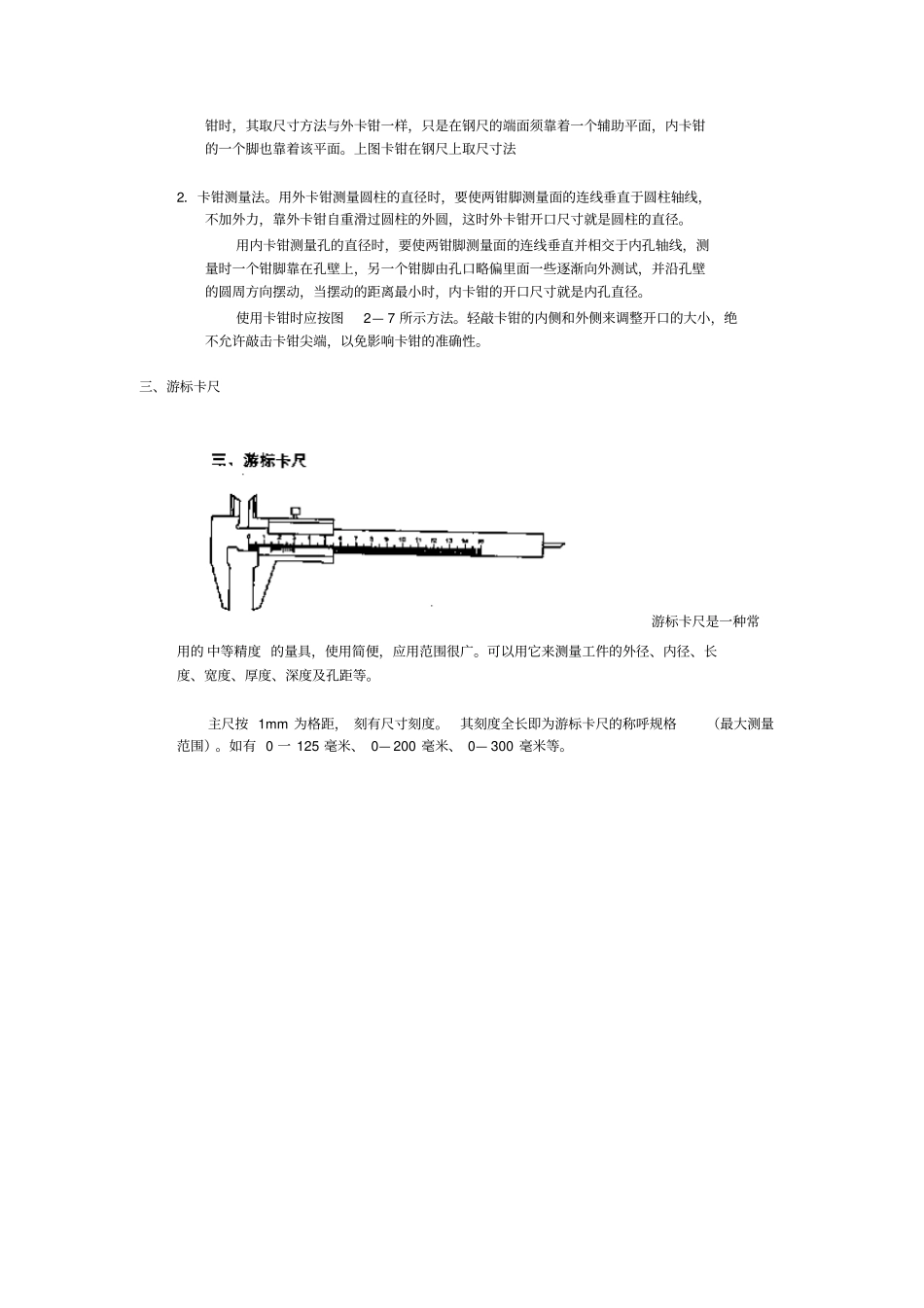

钳工常用量具尺寸测量教义全解_第3页
3/8
课题:钳工常用量具教学目标:知识1、钳工常用量具2、正确使用各种量具能力为保证零件的尺寸精度,能根据不同测量要求,选择不同的测量工具。情感观察仔细、科学记录德肓:培养质量第一的观念、一丝不苟的作风。难点:正确读数教材分析:本节课学生应掌握钳工的各种量具的正确使用,教师讲完量具的使用,就让学生分组测量。教学过程:新课导入:教师挂出一张零件图,图纸上对零件有严格的要求,首先是尺寸要求,就要工人(我们)来测量加工零件的尺寸,我们需要使用量具。钳工常用的量具有:钢尺、卡钳、游标卡尺、千分尺、直角尺等。教师提供一些量具展示。量具的作用是专门用来测量零件尺寸、检验零件形状或安装位置的工具。量具对零件加工质量或产品质量的保证有着很重要的作用。一、钢尺教师提供实物讲解:钢尺是用不锈钢皮(薄板)制成的一种刻度尺。四种规格:150毫米、300毫米、500毫米、1000毫米。一般钢尺尺面上刻有公制尺寸的刻线,刻线间距一般为1毫米,其中部分刻线间距为0.5毫米。所以钢尺的误差比较大。正确读数板书:1、示意图:提供两种尺寸科学记数:保留一位估计值1、读数6.0mm2、读数102mm3、读数20.5mm钢尺的使用方法:如图所示。二、卡钳(没有提供,可以略过)种类:外卡钳和内卡钳用途:外卡钳用于测量圆柱体的外径或物体的长度等。内卡钳用于测量圆柱孔的内径或槽宽等。测量:内外卡钳常和钢尺等量具配合起来使用,才能进行读数。卡钳的使用方法有两种:卡钳在钢尺上取尺寸法和卡钳测量法。1.卡钳在钢尺上取尺寸按图所示方法。外卡钳的一个钳脚的测量面靠着钢尺的端面,另一钳脚的测量面对准所取的尺寸刻线上,且两测量面的连线应与钢尺平行。使用内卡钳时,其取尺寸方法与外卡钳一样,只是在钢尺的端面须靠着一个辅助平面,内卡钳的一个脚也靠着该平面。上图卡钳在钢尺上取尺寸法2.卡钳测量法。用外卡钳测量圆柱的直径时,要使两钳脚测量面的连线垂直于圆柱轴线,不加外力,靠外卡钳自重滑过圆柱的外圆,这时外卡钳开口尺寸就是圆柱的直径。用内卡钳测量孔的直径时,要使两钳脚测量面的连线垂直并相交于内孔轴线,测量时一个钳脚靠在孔壁上,另一个钳脚由孔口略偏里面一些逐渐向外测试,并沿孔壁的圆周方向摆动,当摆动的距离最小时,内卡钳的开口尺寸就是内孔直径。使用卡钳时应按图2—7所示方法。轻敲卡钳的内侧和外侧来调整开口的大小,绝不允许敲击卡钳尖端,以免影响卡钳的准确性。三、游标卡尺游标卡尺是一种常用的中等精度的量具,使用简便,应用范围很广。可以用它来测量工件的外径、内径、长度、宽度、厚度、深度及孔距等。主尺按1mm为格距,刻有尺寸刻度。其刻度全长即为游标卡尺的称呼规格(最大测量范围)。如有0一125毫米、0—200毫米、0—300毫米等。游标卡尺的种类很多,但其主要结构大同小异(上图)。主尺和固定卡脚是一整体,副尺(游标)和活动卡脚连成一体,可沿主尺移动,螺钉可将副尺固定在主尺的任一位置上。固定在副尺背面的深度尺,可随副尺在主尺背面导向凹槽内移动。游标卡尺上的主尺刻线间距为l毫米,副尺有读数值为0.1毫米、0.05毫米、0.02毫米三种。目前以0.02毫米的为最多。游标卡尺的读数方法是:1、首先在主尺上读出副尺零线左面(零刻度线)所对尺寸的整数值。2、其次找出副尺上与主尺刻度能对准的那一根刻线,读出尺寸的毫米小数值。3、这样,整数与小数之和就是被测零件的尺寸。举例子是0.02毫米游标卡尺所表示的尺寸。游标卡尺使用时注意事项:1、使用前应擦净卡脚,将两脚闭合,检查主副尺是否重合。若不重合,则在测量后根据原始误差修正读数。2、用游标卡尺测量时,应使卡脚逐渐与工件表面靠近,最后达到轻微的接触。3、测量时,卡脚不得用力紧压工件,以免卡脚变形或磨损,影响测量的准确度。4、游标卡尺仅用于测量已加工的光滑表面。表面粗糙的工件或正在运动的工件都不宜用游标卡尺测量,以免卡脚过快磨损。游标卡尺的上下卡脚分别用来测量物体的内外尺寸。1、测量外尺寸时,两下卡脚应张开到略大于被测尺寸,而后自由进人工件,以固定卡脚贴靠着工件,然后用轻微的压力把活动卡脚推向工件。2、测量内尺寸时...
