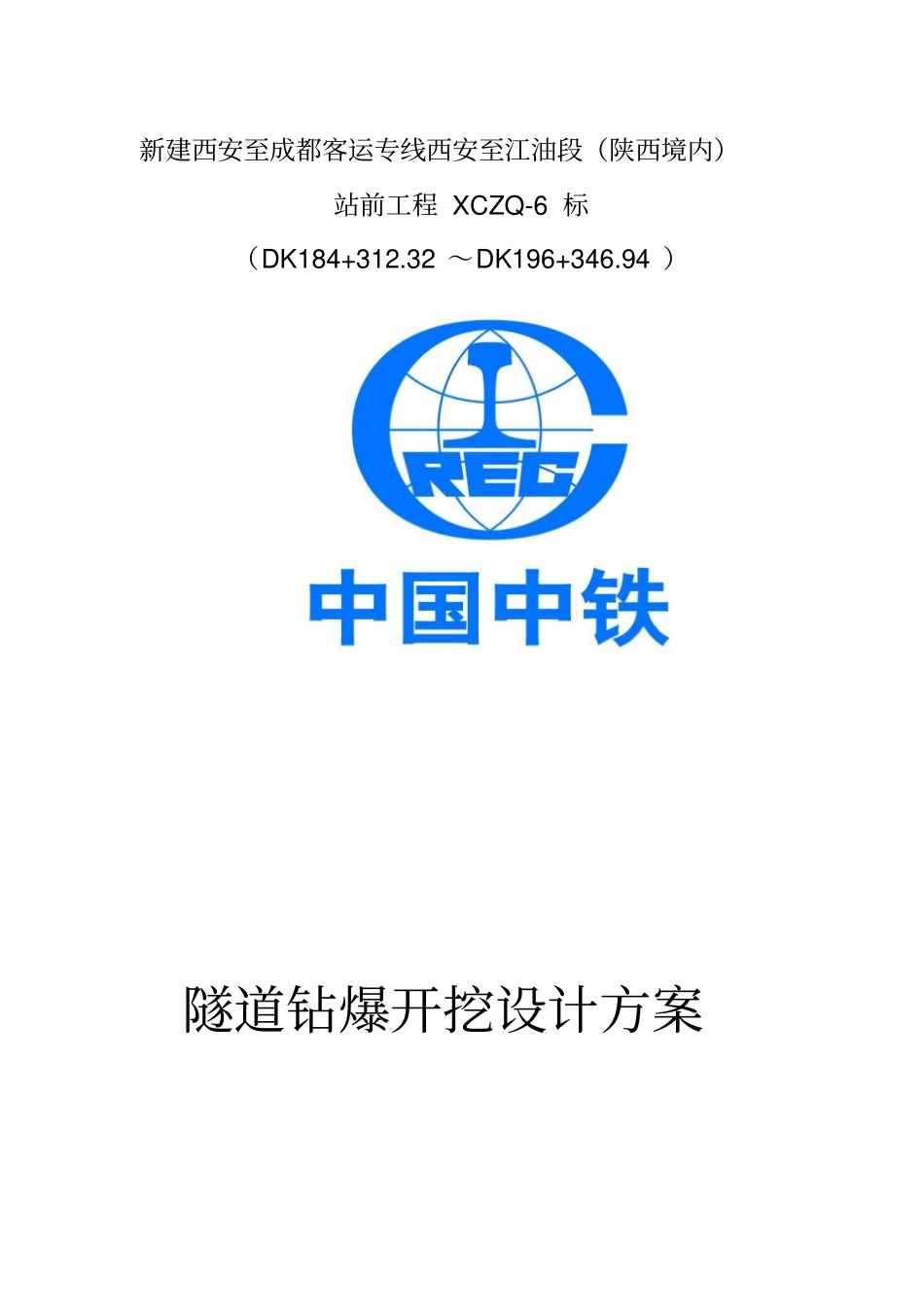

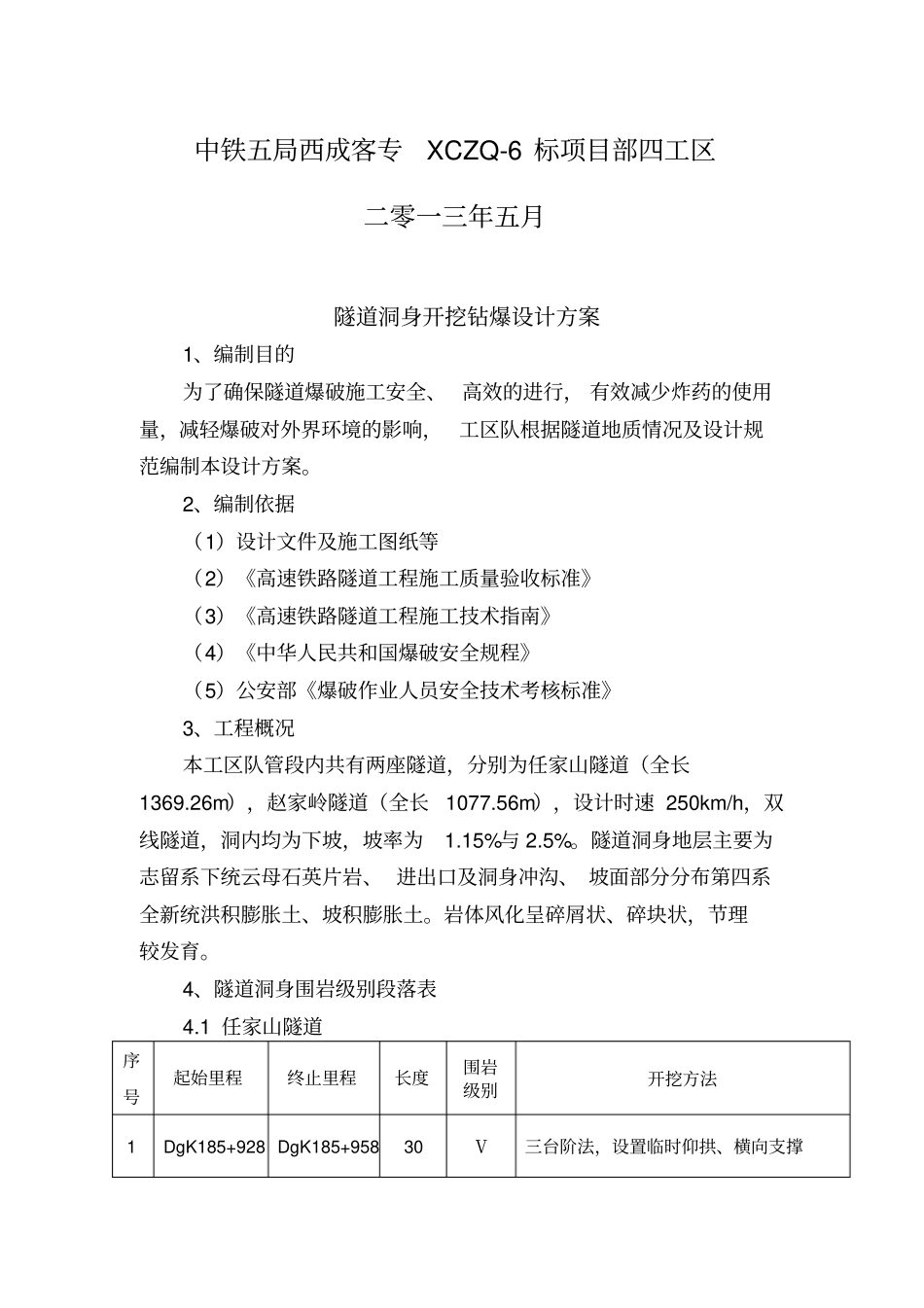

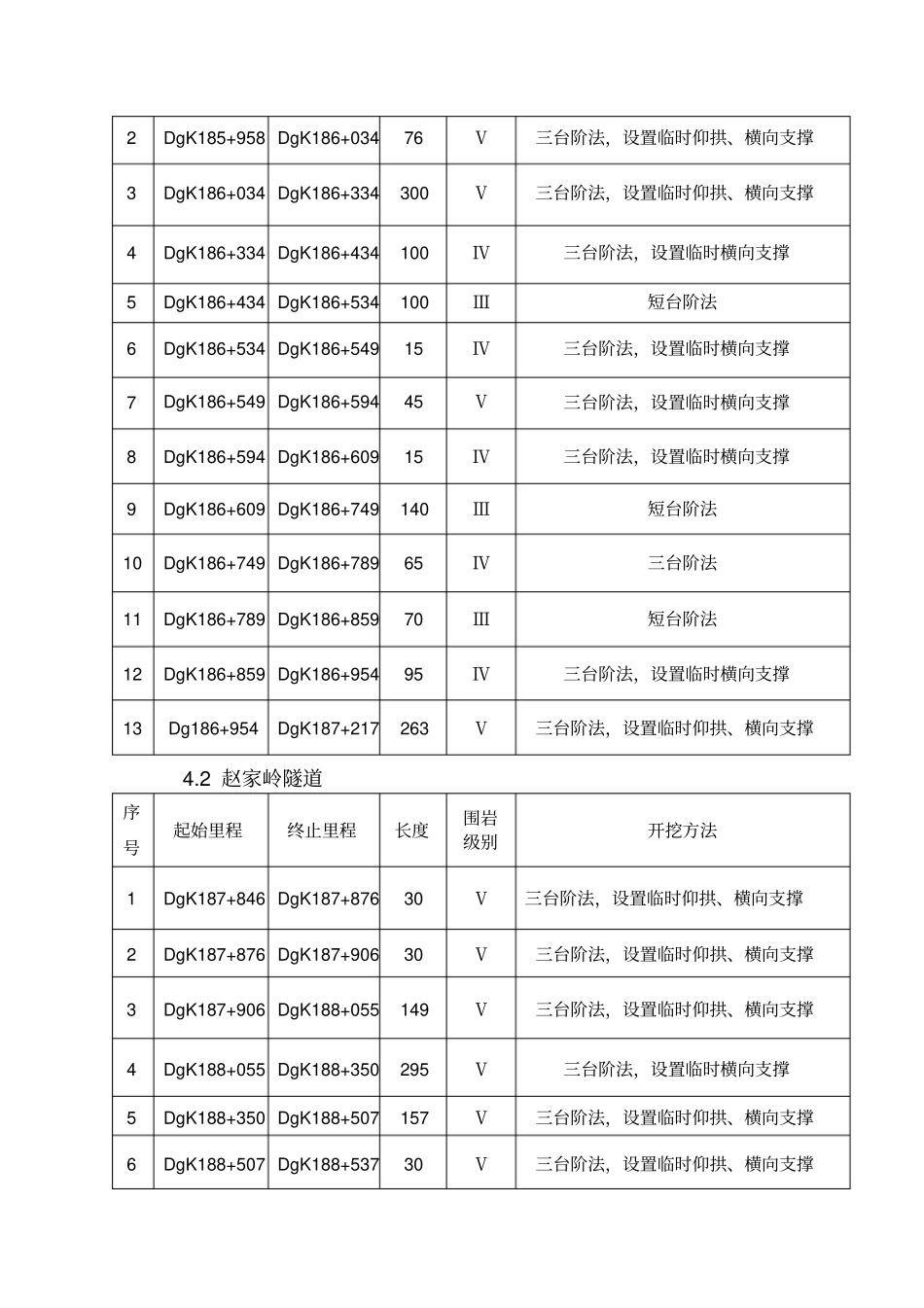

新建西安至成都客运专线西安至江油段（陕西境内）站前工程XCZQ-6标（DK184+312.32～DK196+346.94）隧道钻爆开挖设计方案中铁五局西成客专XCZQ-6标项目部四工区二零一三年五月隧道洞身开挖钻爆设计方案1、编制目的为了确保隧道爆破施工安全、高效的进行，有效减少炸药的使用量，减轻爆破对外界环境的影响，工区队根据隧道地质情况及设计规范编制本设计方案。2、编制依据（1）设计文件及施工图纸等（2）《高速铁路隧道工程施工质量验收标准》（3）《高速铁路隧道工程施工技术指南》（4）《中华人民共和国爆破安全规程》（5）公安部《爆破作业人员安全技术考核标准》3、工程概况本工区队管段内共有两座隧道，分别为任家山隧道（全长1369.26m），赵家岭隧道（全长1077.56m），设计时速250km/h，双线隧道，洞内均为下坡，坡率为1.15%与2.5%。隧道洞身地层主要为志留系下统云母石英片岩、进出口及洞身冲沟、坡面部分分布第四系全新统洪积膨胀土、坡积膨胀土。岩体风化呈碎屑状、碎块状，节理较发育。4、隧道洞身围岩级别段落表4.1任家山隧道序号起始里程终止里程长度围岩级别开挖方法1DgK185+928DgK185+95830Ⅴ三台阶法，设置临时仰拱、横向支撑2DgK185+958DgK186+03476Ⅴ三台阶法，设置临时仰拱、横向支撑3DgK186+034DgK186+334300Ⅴ三台阶法，设置临时仰拱、横向支撑4DgK186+334DgK186+434100Ⅳ三台阶法，设置临时横向支撑5DgK186+434DgK186+534100Ⅲ短台阶法6DgK186+534DgK186+54915Ⅳ三台阶法，设置临时横向支撑7DgK186+549DgK186+59445Ⅴ三台阶法，设置临时横向支撑8DgK186+594DgK186+60915Ⅳ三台阶法，设置临时横向支撑9DgK186+609DgK186+749140Ⅲ短台阶法10DgK186+749DgK186+78965Ⅳ三台阶法11DgK186+789DgK186+85970Ⅲ短台阶法12DgK186+859DgK186+95495Ⅳ三台阶法，设置临时横向支撑13Dg186+954DgK187+217263Ⅴ三台阶法，设置临时仰拱、横向支撑4.2赵家岭隧道序号起始里程终止里程长度围岩级别开挖方法1DgK187+846DgK187+87630Ⅴ三台阶法，设置临时仰拱、横向支撑2DgK187+876DgK187+90630Ⅴ三台阶法，设置临时仰拱、横向支撑3DgK187+906DgK188+055149Ⅴ三台阶法，设置临时仰拱、横向支撑4DgK188+055DgK188+350295Ⅴ三台阶法，设置临时横向支撑5DgK188+350DgK188+507157Ⅴ三台阶法，设置临时仰拱、横向支撑6DgK188+507DgK188+53730Ⅴ三台阶法，设置临时仰拱、横向支撑7DgK188+706DgK188+73630Ⅴ三台阶法，设置临时仰拱、横向支撑8DgK188+736DgK188+841105Ⅴ三台阶法，设置临时仰拱、横向支撑9DgK188+841DgK188+87130Ⅴ三台阶法，设置临时仰拱、横向支撑5、资源配置方案工程所在地区原材丰富，隧道施工所有主要材料均经过招标，订立购销合同，优先选用附近优质原材，保证及时供应；机械设备具体见下表主要机械设备配置表序号设备名称单位数量备注1630KW变压器台2进口管棚施工临时与范家咀特大桥共用220m3电动空压机台4风冷式315KW高扬程抽水机台2120m扬程4PC200反铲挖掘机台25CZL50装载机台2侧翻斗6自卸汽车台472×55KW射流通风机台套1带通风管8单液注浆机台套2带注浆管9PBT20湿喷机台套310型钢冷弯机台111水平钻机台套112电焊机台1613YT-28风动凿岩机台201410.5m双线隧道衬砌台车台1液压式15BH60混凝土输送泵台套1带泵管16等离子切割机台217钢筋冷弯机台218液压钢板成孔钻机台119钢筋调直机台16、隧道洞身开挖方法隧道Ⅲ级围岩均采用台阶法开挖，IV、Ⅴ级围岩采用三台阶法，设临时仰拱或临时横撑法开挖。6.1Ⅲ级围岩开挖Ⅲ级围岩均采用台阶法开挖，台阶长度5～8m，周边采用光面爆破减少对围岩的震动以控制成形。上台阶风钻钻孔，挖掘机扒碴到中断面，利用装载机装碴，中、下台阶利用风钻钻孔，利用装载机装碴，自卸汽车运碴至指定的弃碴场地。开挖循环进尺III级围岩为2.0m。工艺流程如下图所示，施工工序如下图所示。测量布眼钻眼装药爆破通风、处理危石、初喷爆破效果仰拱混凝土喷砼、系统锚杆、挂网、局部格栅钢架布设纵防水板横透水软管、止水条检查合格超前地质预报施工准备出碴监控量测处理欠挖调整爆破参数数加强支护检查合格不满足超挖欠挖钻爆设计方案：Ⅲ级围岩钻爆设计...
