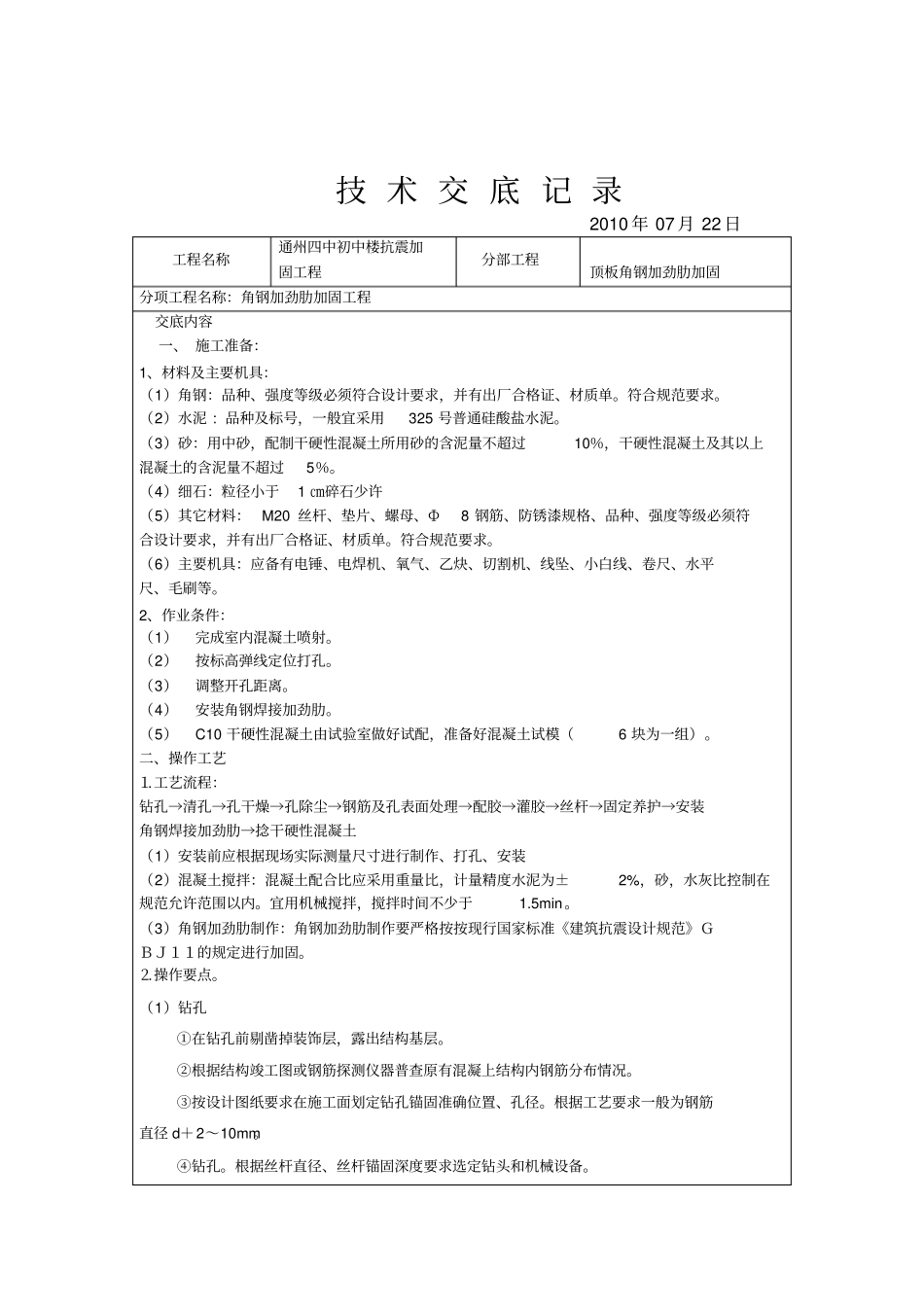

技术交底记录2010年07月22日工程名称通州四中初中楼抗震加固工程分部工程顶板角钢加劲肋加固分项工程名称：角钢加劲肋加固工程交底内容一、施工准备：1、材料及主要机具：（1）角钢：品种、强度等级必须符合设计要求，并有出厂合格证、材质单。符合规范要求。（2）水泥:品种及标号，一般宜采用325号普通硅酸盐水泥。（3）砂：用中砂，配制干硬性混凝土所用砂的含泥量不超过10％，干硬性混凝土及其以上混凝土的含泥量不超过5％。（4）细石：粒径小于1㎝碎石少许（5）其它材料：M20丝杆、垫片、螺母、Ф8钢筋、防锈漆规格、品种、强度等级必须符合设计要求，并有出厂合格证、材质单。符合规范要求。（6）主要机具：应备有电锤、电焊机、氧气、乙炔、切割机、线坠、小白线、卷尺、水平尺、毛刷等。2、作业条件：（1）完成室内混凝土喷射。（2）按标高弹线定位打孔。（3）调整开孔距离。（4）安装角钢焊接加劲肋。（5）C10干硬性混凝土由试验室做好试配，准备好混凝土试模（6块为一组）。二、操作工艺⒈工艺流程：钻孔→清孔→孔干燥→孔除尘→钢筋及孔表面处理→配胶→灌胶→丝杆→固定养护→安装角钢焊接加劲肋→捻干硬性混凝土（1）安装前应根据现场实际测量尺寸进行制作、打孔、安装（2）混凝土搅拌：混凝土配合比应采用重量比，计量精度水泥为±2%，砂，水灰比控制在规范允许范围以内。宜用机械搅拌，搅拌时间不少于1.5min。（3）角钢加劲肋制作：角钢加劲肋制作要严格按按现行国家标准《建筑抗震设计规范》ＧＢＪ１１的规定进行加固。⒉操作要点。（1）钻孔①在钻孔前剔凿掉装饰层，露出结构基层。②根据结构竣工图或钢筋探测仪器普查原有混凝上结构内钢筋分布情况。③按设计图纸要求在施工面划定钻孔锚固准确位置、孔径。根据工艺要求一般为钢筋直径d＋2～10mm。④钻孔。根据丝杆直径、丝杆锚固深度要求选定钻头和机械设备。20mm以内孔径用冲击钻，20-40mm间可用手持金刚石钻机，40mm以上用吸附式金刚石钻机。砖墙用电锤钻孔，要求两台电锤在同一面墙上工作问距不小于5m，以免引起较大的振动；钻孔按要求一次钻到规定深度。⑤按施工顺序每钻孔成一定批量后，请甲方、监理验收孔径孔深等，合格后方可进行下一步施工。（2）孔洞处理①清除孔内集水，异物等，可采用风机加导管伸人孔内吹净。②视孔内干燥程度采用自然风干或用加热杆烘干，以不向外排放热气为准。③用棉丝擦去孔内粉尘，用丙酮清洗孔壁。（3）钢筋处理①对于钢筋的锈蚀部分，应用砂纸先打磨除锈，至露出金属光泽为止。②钢筋锚固部分用丙酮清洗干净，成一定批量后经验收合格，方可使用。（4）配胶对于双组分结构胶，严格按使用说明书规定的比例配胶，搅拌均匀，一般在40-60min时间内使用完毕，如气温较低，胶液粘度太大，可采用水浴将胶适当升温使其粘度降低。同样，当气温较低时，孔壁和钢筋可在栽筋前用热空气适当加热。水平孔堵孔用胶应有较高的稠度，可在已配好的胶中加入适量水泥或其他规定填料（按使用要求配料）。（5）灌胶垂直孔可将胶液缓慢细流注入孔中，水平孔须先将胶注入灌浆注浆器中（用塑料薄膜制作），然后注入孔中。孔外溢出粘合剂为最佳状态，灌胶应一次完成。（6）栽筋将处理好的丝杆插入孔中，放人时缓慢转动丝杆，让孔与丝杆全面粘合，然后用堵孔胶堵口。放人钢筋时要防止气泡发生。（7）养护在常温下自然养护，养护期间不应扰动，一般3d可受力使用。环境温度低于5℃时，应采用人工加温养护。（8）对于墙体上打通孔进行锚筋的，应在墙体一侧设一人堵孔并放锚筋，另一侧设一人灌胶，两人配合施工。3、材料1）结构胶是一种以环氧树脂为主体，掺有多种改性辅助剂和填料的高分子聚合材料。为双组分材料，混合后搅拌均匀，呈胶稠状，特别适用于钢材与混凝土，钢材与钢材的粘结。2）结构胶有多种型号，适用于不同的温湿环境，使用时要根据施工现场及使用环境由设计确定。结构锚固胶应通过建设部科技成果评估；用于生根的结构锚固胶应能在潮湿环境下施工和固化，并能确保钢筋锚固生根的可靠连接。3）其他材料（1）所有机电设备应由专人操作，维修，保养，他人不得私自拆卸。机电设备禁止超载和带病作...
