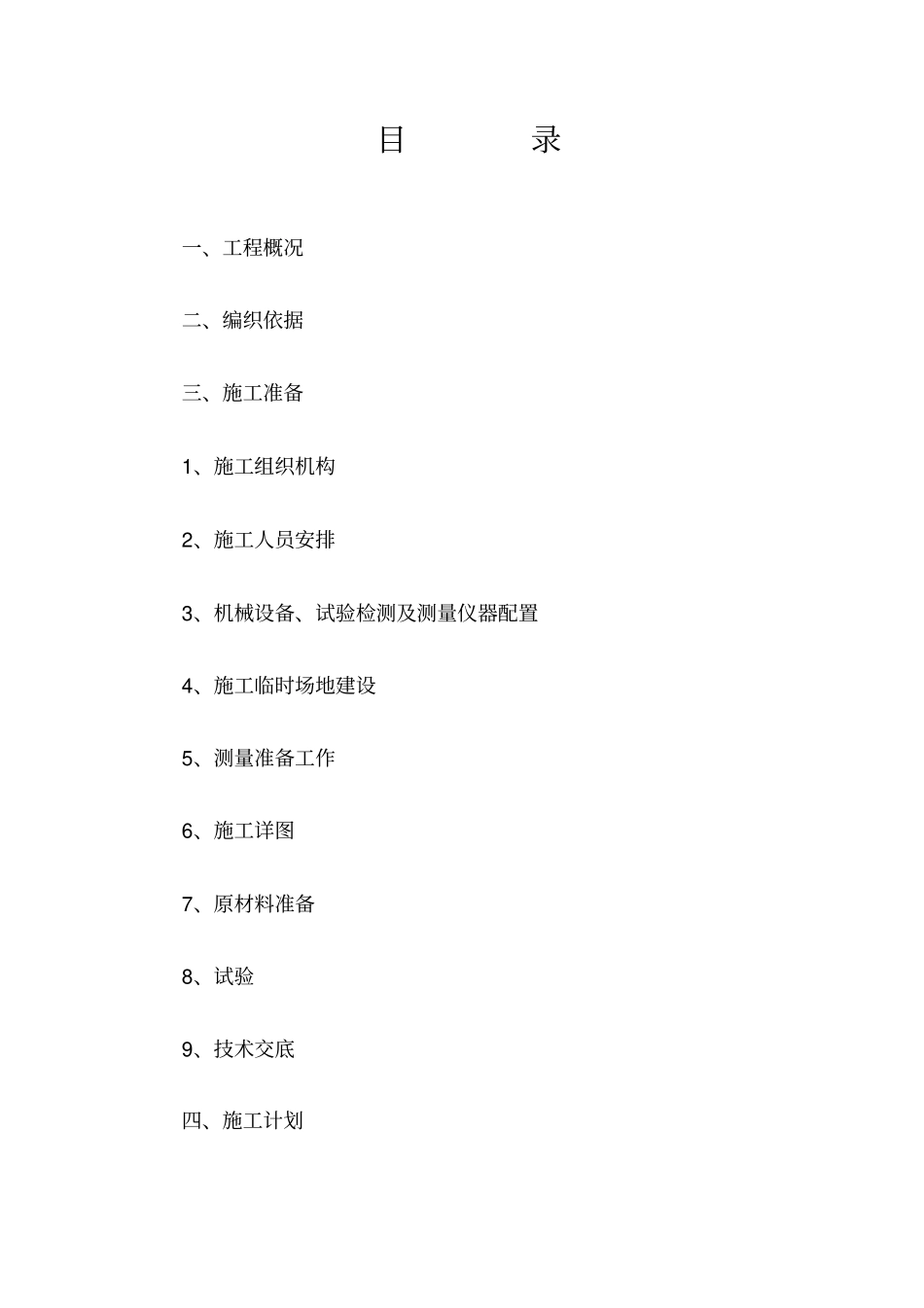

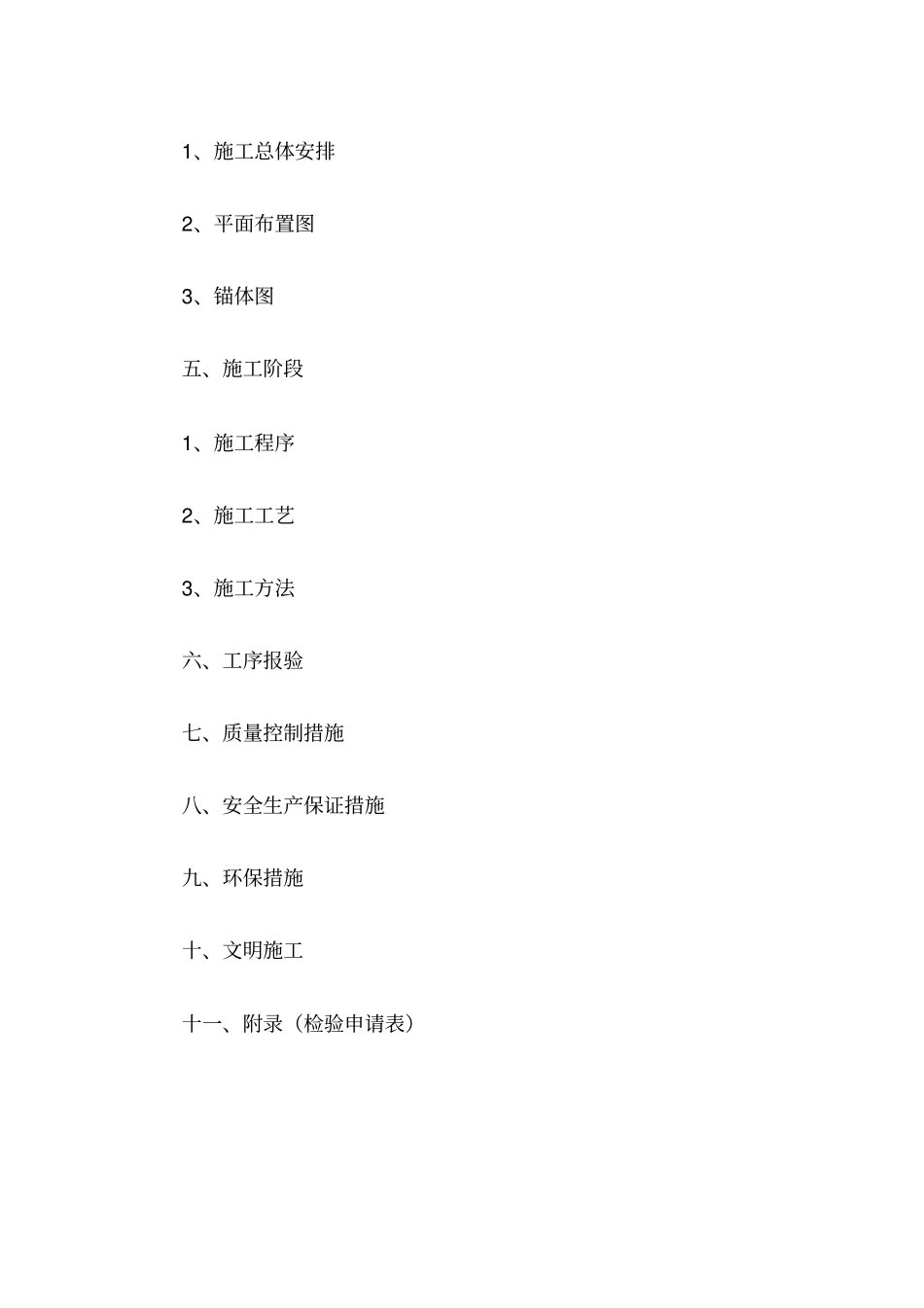

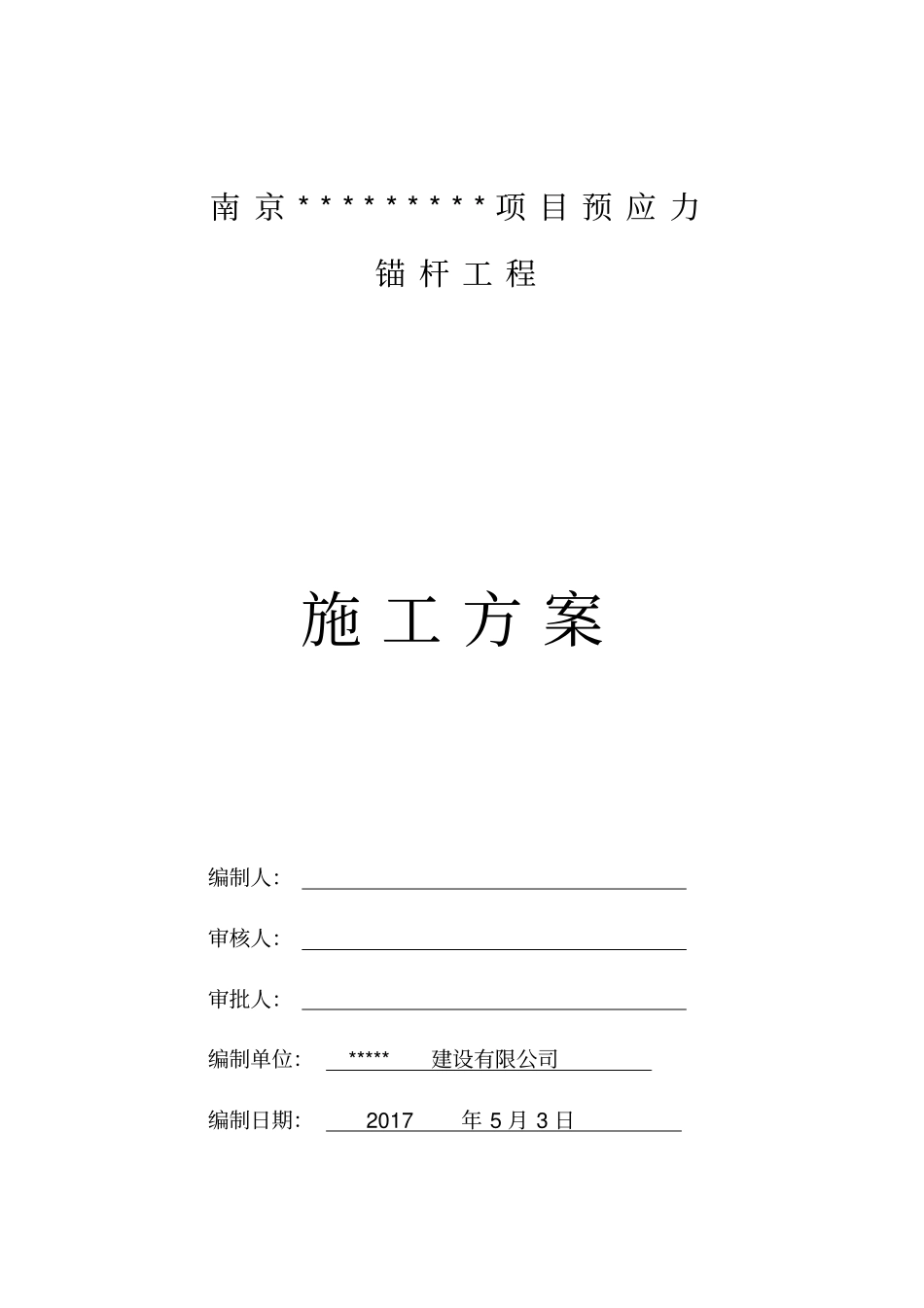

南京*********项目预应力锚杆工程施工方案编制人：审核人：审批人：编制单位：*****建设有限公司编制日期：2017年5月3日目录一、工程概况二、编织依据三、施工准备1、施工组织机构2、施工人员安排3、机械设备、试验检测及测量仪器配置4、施工临时场地建设5、测量准备工作6、施工详图7、原材料准备8、试验9、技术交底四、施工计划1、施工总体安排2、平面布置图3、锚体图五、施工阶段1、施工程序2、施工工艺3、施工方法六、工序报验七、质量控制措施八、安全生产保证措施九、环保措施十、文明施工十一、附录（检验申请表）*************************社区中心地块项目锚固施工方案一、工程概况1、设计情况(1)地面荷载：施工期间基坑周围20米范围内严禁大量堆载，基坑周边地面允许堆载小于10Kpa。(2)基坑东侧支护结构安全等级为一级，重要性系数为1.1；基坑西侧及南北侧支护结构安全等级为二级，重要型系数为1.0.（3）本设计所有标高皆相对标高，建筑±0.000相当于绝对标高30.000。本图纸中尺寸除以米计外，其他均为毫米计算。（4）基坑开挖面标高为-11.20米，外窗自然地面标高为+8.2~-1.80，开挖深度为9.40~19.40,如最终挖深至地下室范围与现有挖深及范围有出入，则支护结构设计需做相应调整。（5）基坑开挖面积约为9250平方米，支护周长约为375米。（6）基坑ABCD段采用悬臂灌注桩进行支护，DEFF’段采用双排旋挖灌注桩加两层预应力锚杆支护形式。（7）基坑内部采用明沟加集水坑进行疏干降水；坡顶设置截水沟排水系统进行截水，及时排除雨水及地面流水；如在雨季施工必要准备足够的抽水设备，，做到雨水能及时排除。(8)锚杆施工作业面在土方开挖层正负0.300m范围内时方可进行锚杆施工。2、主要工程数量见表1〈主要工程数量表〉表1主要工程数量表工程分类Φj15.24无粘结钢绞线（t）锚索（个）锚杆长度（m）钢板围檩(t)C30混凝土(m3)注浆(m)预应力锚索/92/27.78//预应力锚杆6.033/2024/15.922024二、编制依据1、玄武区仙鹤门新天地北侧居住社区中心地块项目边坡设计图，边坡锚固防护设计图；2、《建筑地基与基础工程施工质量验收规范》（GB50202-2002）；3、《建筑基坑支护技术规程》（JGJ120-2012）；4、《混凝土结构设计规范》(GBJ10-89)；《混凝土结构工程施工及验收规范》（GB50204-92）；《土层锚杆设计与施工规范》（CECS22:90）；《水利水电工程预应力锚索施工技术规范》（DL/T5083-2004）；《锚杆喷射混凝土支护技术规范》（GB50086-2001）；《预应力混凝土用钢绞线》GB5224-85。三、施工准备1、施工组织机构结合本段边坡工点地质条件复杂的特点，为了优质、高效地完成预应力锚固边坡的施工任务，按照精干管理层，强化作业层的原则，成立项目部，负责完成该段边坡锚固施工任务。工区主要职能是按照合同规定及业主、监理工程师的指示，按计划进行有序地组织边坡施工。横向负责对外与业主、监理工程师及地方政府保持联系，建立良好的关系，保证创造一个良好的外部施工条件，服务于生产；纵向对生产各小组成员进行有效和及时的调度和协调，以确保对工程进度、工程质量和工程成本进行有效地控制。组织机构见图1〈组织机构图〉。2、施工人员安排根据施工现场具体情况，组织专业施工班组进行施工，施工班组和施工人员安排详见表2〈施工投入人员一览表〉。3、机械设备、试验检测及测量仪器配置情况主要机械设备已全部到场，机械设备已全面检修与保养，可正式投入生产。试验检测及测量仪器、仪表在使用前均已通过计量、检验单位标定。试验检测及测量仪器、机械设备配置情况见表3〈主要施工机械设备表〉。图1组织机构图项目部项目经理生产经理技术负责人综合办公室技术组财务组安机组后勤组钻孔班压浆班砼班维修班钢筋班模板班杂工班表2施工投入人员一览表序号施工队伍人员数量施工任务备注1钻孔班10负责锚固孔钻孔施工2钢筋班8负责锚杆、锚索、框架钢筋加工安装3压浆班4负责锚固压浆施工4模板班5负责钢管支架搭设、框架砼模板安装施工5砼班7负责框架砼施工6杂工班8负责原材料、设备的运输及其他杂项工作7维修班4负责机械设备的维修与保养工作表3.1主要施工机械设备表表3.2主要仪器设备序...
