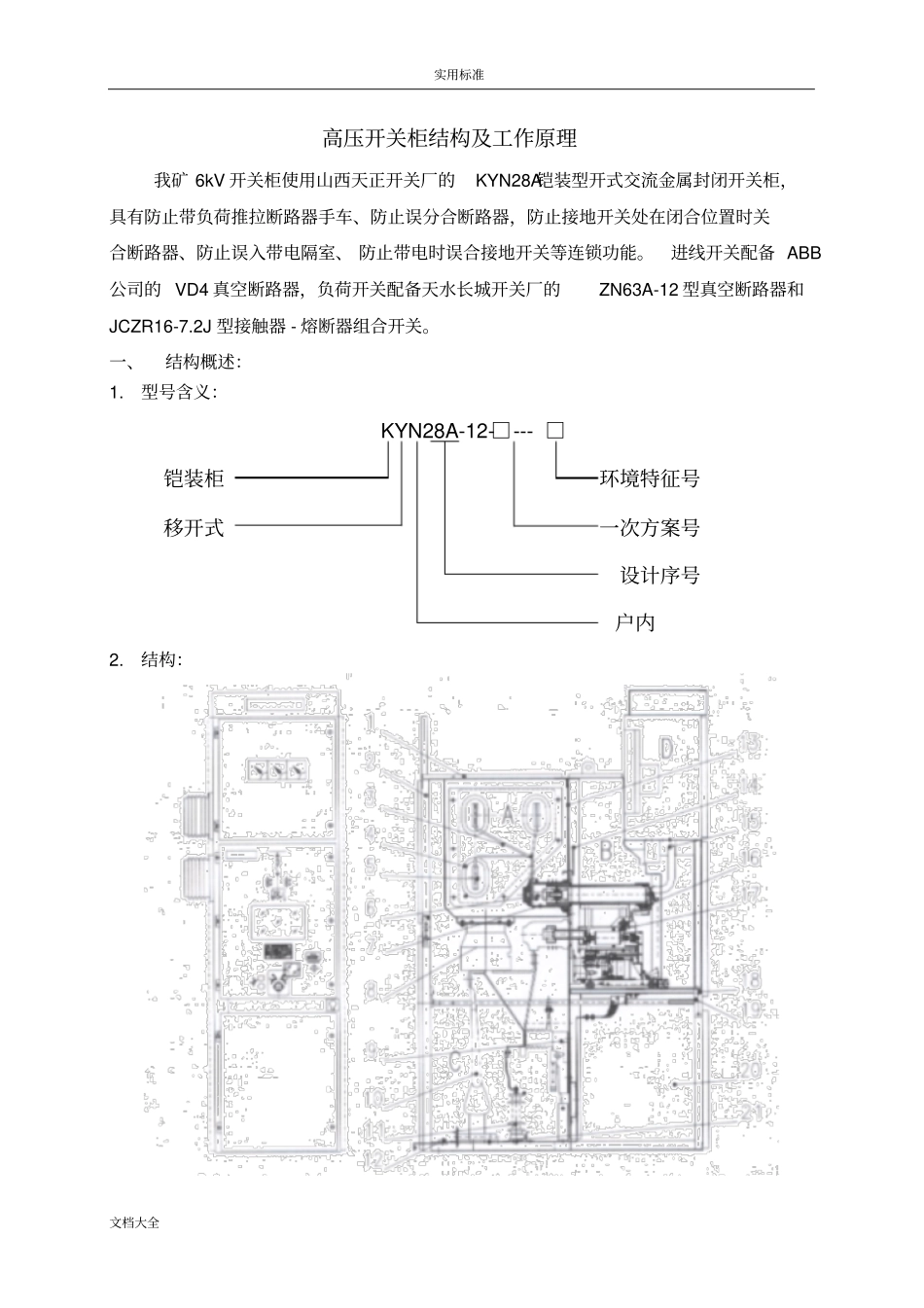

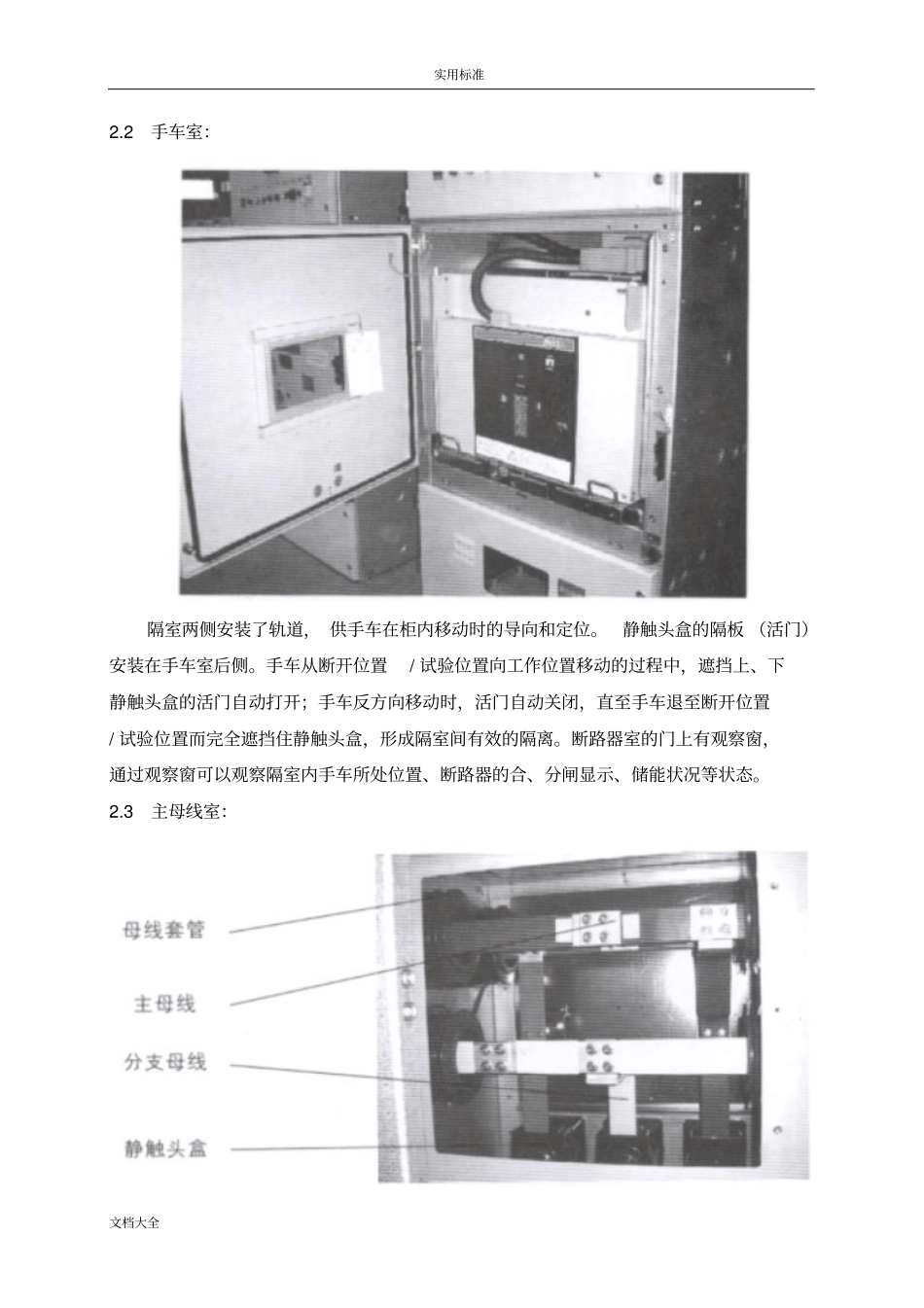

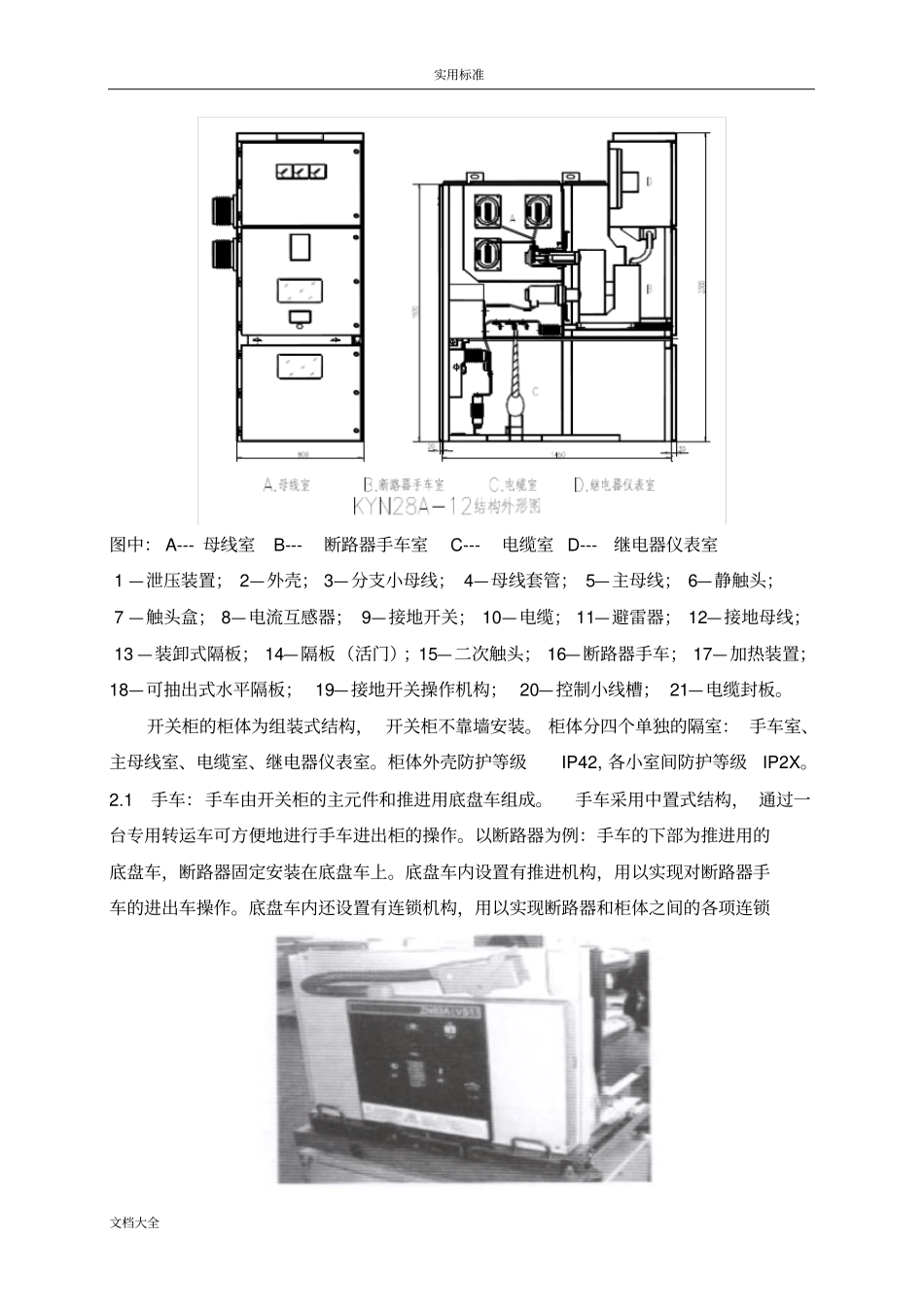

实用标准文档大全高压开关柜结构及工作原理我矿6kV开关柜使用山西天正开关厂的KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。进线开关配备ABB公司的VD4真空断路器，负荷开关配备天水长城开关厂的ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。一、结构概述：1.型号含义：KYN28A-12-□---□铠装柜环境特征号移开式一次方案号设计序号户内2.结构：实用标准文档大全图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。开关柜的柜体为组装式结构，开关柜不靠墙安装。柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。柜体外壳防护等级IP42,各小室间防护等级IP2X。2.1手车：手车由开关柜的主元件和推进用底盘车组成。手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁实用标准文档大全2.2手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。静触头盒的隔板（活门）安装在手车室后侧。手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。2.3主母线室：实用标准文档大全主母线室贯穿联接相邻两柜，用装在柜侧壁隔板上的母线套管支撑固定。全部母线用热缩绝缘套管封闭。主母线和联络母线采用矩形截面的铜排，分支母线直接联接于静触头盒和主母线之间。如果出现内部故障电弧，柜侧壁的隔板和母线套管能有效防止事故向邻柜蔓延。2.4电缆室：本开关柜具有较大的电缆室空间。电流互感器、接地开关、避雷器等电气元件布置在电缆室内。2.5继电器仪表室：继电器仪表室内安装继电保护元件、仪表、带电监测指示器及各种二次设备。仪表实用标准文档大全室的后下部留有通信电缆孔可方便通过柜与柜间的通信电缆。二、联锁：高压开关柜的“机械联锁”是确保设备和人身安全、防止误操作的重要措施。《3～5kV交流金属封闭开关设备》（GB3906-91）中对此作了明确规定，此国家标准把“联锁”描述为“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止在带电时误合接地开关；防止误入带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。“五防”装置一般可分为机械、电气和综合三类。1.手车位置与断路器的联锁：1.1只有当手车上的断路器（接触器）处于分闸状态时，手车底盘车内阻止手车移动的联锁才能解锁，手车才能离开断开位置/试验位置或工作位。1.2只有当手车锁定在断开位置/试验位置或工作位置时，手车上的电气控制回路才能接通，同时手车底盘车内阻止断路器（接触器）合闸的联锁才能解锁，断路器（接触器）才能合闸。1.3当手车处于中间位置时，断路器（接触器）的电气合闸回路和合闸机械传动系统均被闭锁，断路器（接触器）不能合闸。2.手车位置与接地开关的联锁：2.1只有当手车处于断开位置/试验位置或移开位置时，手车阻止开关柜接地开关关合的联锁才能解锁，这时开关柜的接地开关才能合闸。2.2接地开关处于合闸状态时，接地开关操作轴上的联锁结构将阻挡手...
