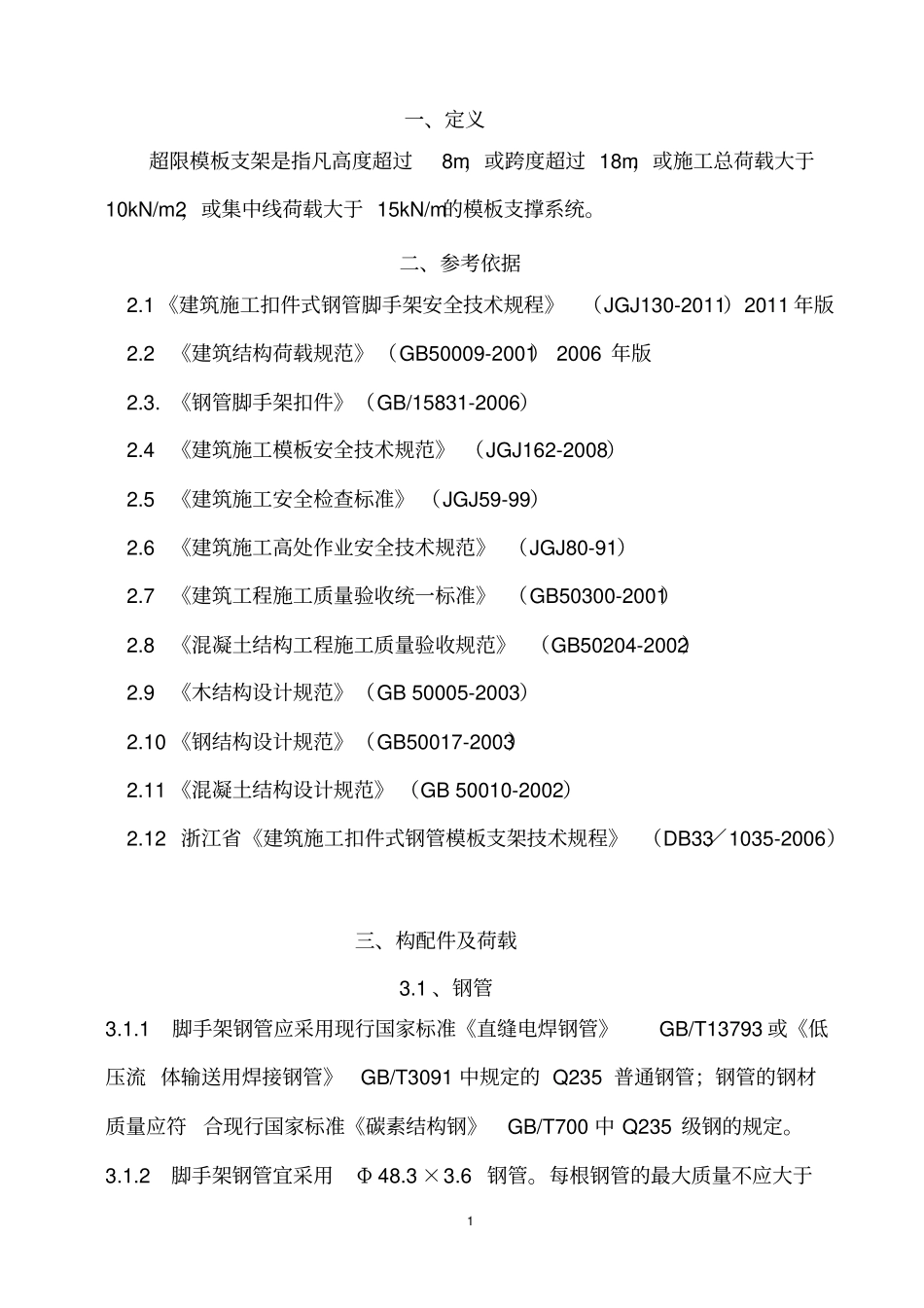

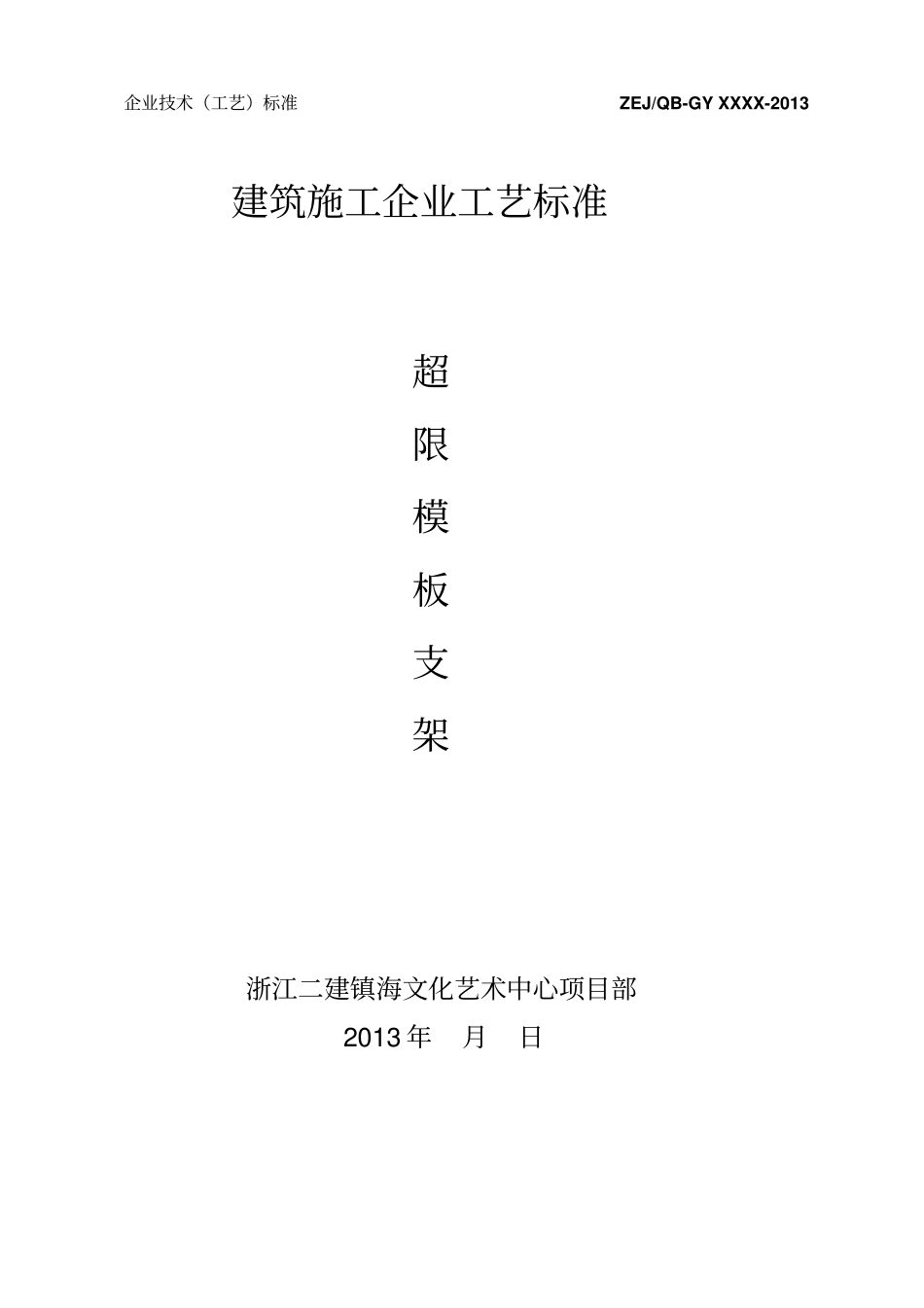

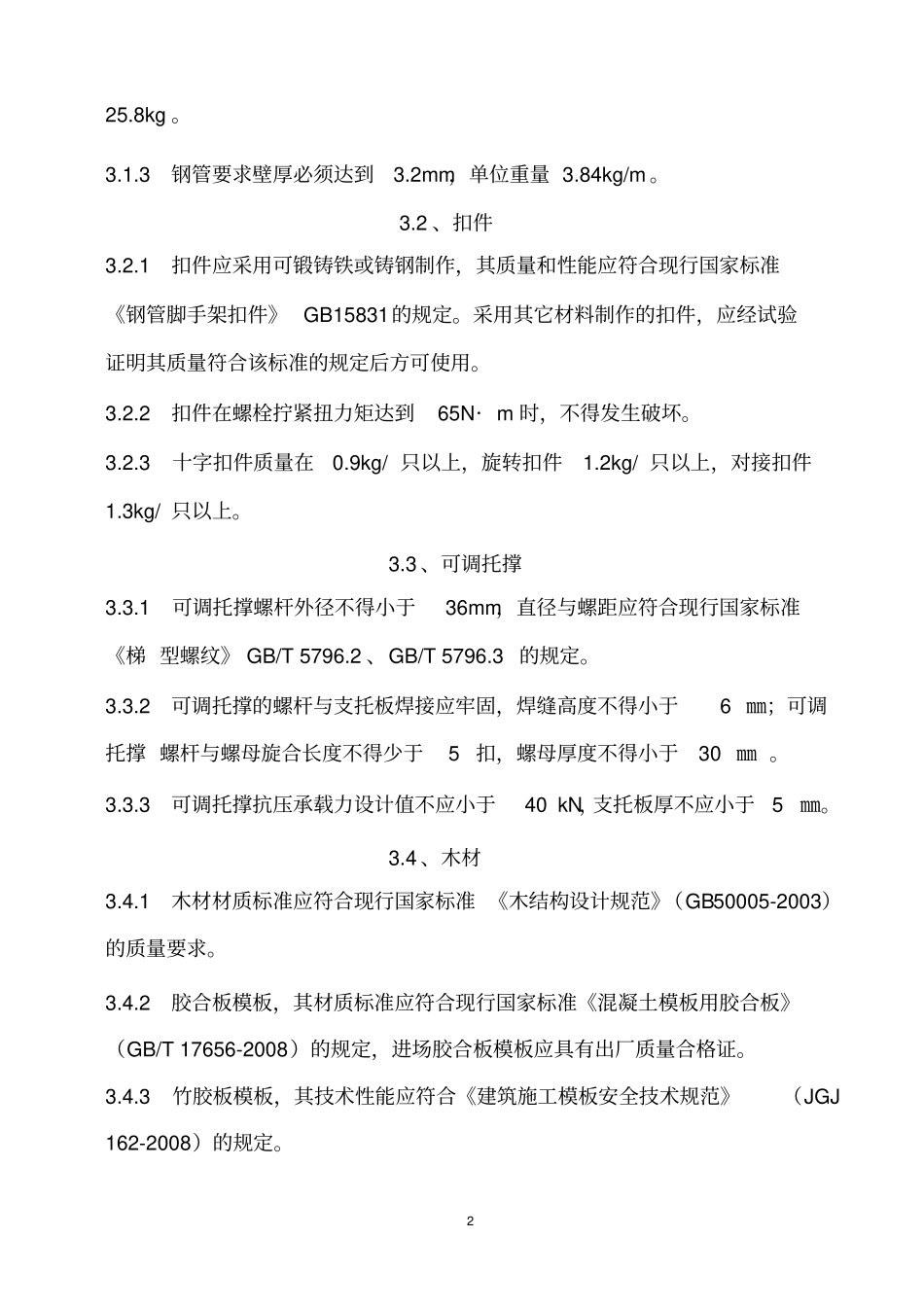

企业技术（工艺）标准ZEJ/QB-GYXXXX-2013建筑施工企业工艺标准超限模板支架浙江二建镇海文化艺术中心项目部2013年月日1一、定义超限模板支架是指凡高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑系统。二、参考依据2.1《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）2011年版2.2《建筑结构荷载规范》（GB50009-2001）2006年版2.3.《钢管脚手架扣件》（GB/15831-2006）2.4《建筑施工模板安全技术规范》（JGJ162-2008）2.5《建筑施工安全检查标准》（JGJ59-99）2.6《建筑施工高处作业安全技术规范》（JGJ80-91）2.7《建筑工程施工质量验收统一标准》（GB50300-2001）2.8《混凝土结构工程施工质量验收规范》（GB50204-2002）2.9《木结构设计规范》（GB50005-2003）2.10《钢结构设计规范》（GB50017-2003）2.11《混凝土结构设计规范》（GB50010-2002）2.12浙江省《建筑施工扣件式钢管模板支架技术规程》（DB33／1035-2006）三、构配件及荷载3.1、钢管3.1.1脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。3.1.2脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不应大于225.8kg。3.1.3钢管要求壁厚必须达到3.2mm，单位重量3.84kg/m。3.2、扣件3.2.1扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的规定。采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。3.2.2扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。3.2.3十字扣件质量在0.9kg/只以上，旋转扣件1.2kg/只以上，对接扣件1.3kg/只以上。3.3、可调托撑3.3.1可调托撑螺杆外径不得小于36mm，直径与螺距应符合现行国家标准《梯型螺纹》GB/T5796.2、GB/T5796.3的规定。3.3.2可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得小于6㎜；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于30㎜。3.3.3可调托撑抗压承载力设计值不应小于40kN，支托板厚不应小于5㎜。3.4、木材3.4.1木材材质标准应符合现行国家标准《木结构设计规范》（GB50005-2003）的质量要求。3.4.2胶合板模板，其材质标准应符合现行国家标准《混凝土模板用胶合板》（GB/T17656-2008）的规定，进场胶合板模板应具有出厂质量合格证。3.4.3竹胶板模板，其技术性能应符合《建筑施工模板安全技术规范》（JGJ162-2008）的规定。33.5、荷载3.5.1恒荷载标准值应符合下列规定：（1）模板及其支架自重标准值应根据模板设计图纸计算确定。肋形或无梁楼板模板自重标准值应按下表采用。楼板模板自重标准值（kN/m2）模板构件的名称木模板定型组合钢模板平板的模板及小梁0.300.50楼板模板（其中包括梁的模板）0.500.75楼板模板及其支架（楼层高度为4m以下）0.751.10（2）新浇筑混凝土自重标准值，对普通混凝土可采用24kN/m3，其它混凝土可根据实际重力密度确定。（3）钢筋自重标准值应根据工程设计图确定。对一般梁板结构每立方米钢筋混凝土的钢筋自重标准值：楼板可取1.1kN；梁可取1.5kN。（4）当采用内部振捣器时，新浇筑的混凝土作用于模板的最大侧压力标准值，可按下列公式计算，并取其中的较小值：2121022.0VtFcHFc3.5.2活荷载标准值应符合下列规定（1）施工人员及设备荷载标准值，当计算模板和直接支承模板的小梁时，均布活荷载可取2.5kN/m2，再用集中荷载2.5kN进行验算，比较两者所得的弯矩值取其大值；当计算直接支承小梁的主梁时，均布活荷载标准值可取1.5kN/m2；当计算支架立柱及其它支承结构构件时，均布活荷载标准值可取1.0kN/m2。4（2）振捣混凝土时产生的荷载标准值，对水平面模板可采用2kN/m2，对垂直面模板可采用4kN/m2。四、设计计算模板支架的设计计算主要包括以下几个方面：（1）纵向、横向水平杆等受弯构件的强度。（2）连接扣件的抗滑承载力（3）立杆的稳定性计算（4）立杆的地基承载力4.1纵向、横向水平杆计算①受弯强度的计算σ=M/W≤f式中σ——弯曲正应力；M——弯矩设计值（N...
