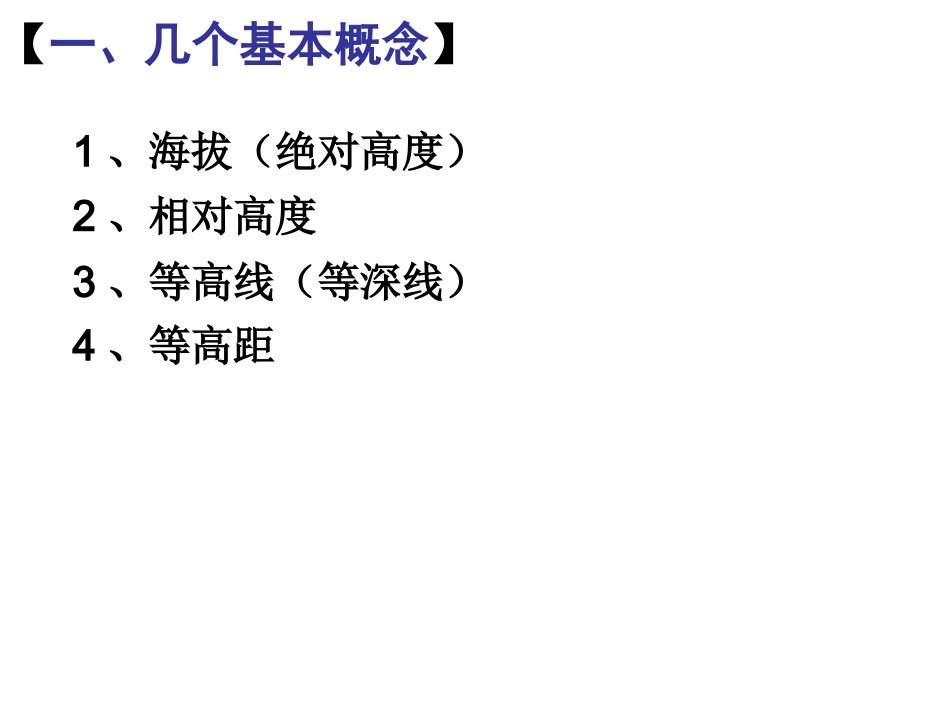

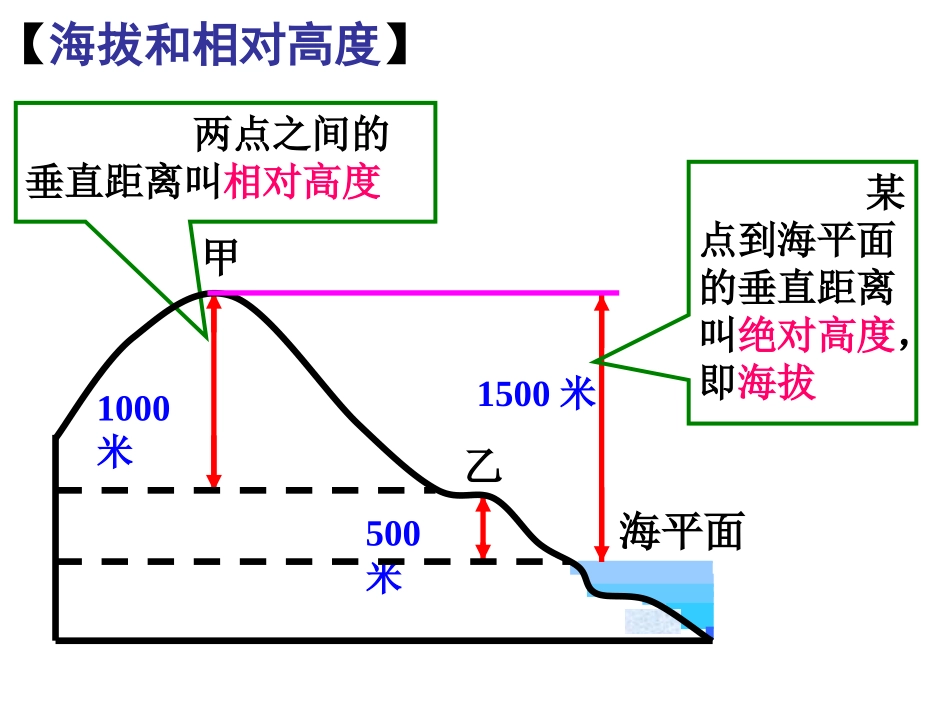

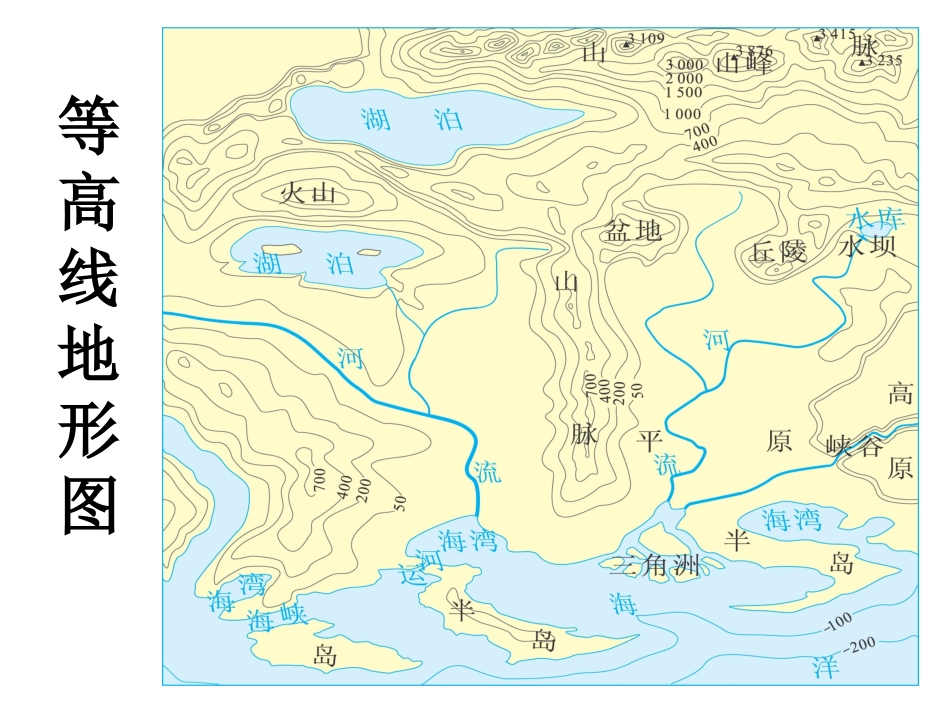

等高线地形图1、海拔（绝对高度）2、相对高度3、等高线（等深线）4、等高距【一、几个基本概念】甲乙海平面1000米500米1500米两点之间的垂直距离叫相对高度某点到海平面的垂直距离叫绝对高度，即海拔【海拔和相对高度】海拔高度相同的点的连线。100m100m100m100m100m100m100m100m200m200m200m200m等深线？【等高线】100米100米110米110米100米110米120米120米10米【二、等高线地形图的绘制方法】山顶山脊缓坡陡坡鞍部山谷【识记山体不同部位的名称】等高线。坡陡的地方坡缓的地方等高线。密集稀疏山400100300200【三、等高线地形图的判读】1、坡度陡缓我国沿北纬32º纬线的剖面图地形示意图等高线图主要特征山顶等高线闭合，数值从中心向四周逐渐降低山脊等高线弯曲部分向低处凸出山谷等高线弯曲部分向高处凸出【三、等高线地形图的判读】2、基本地形地形示意图等高线图主要特征鞍部两个山顶之间的低地部分陡崖若干条等高线重叠在一起盆地、洼地等高线闭合，数值从四周向中心逐渐降低阅读右图完成下题：（1）写出以下山体部分的名称：A；B；C；D；E。（2）B点的海拔是多少？（3）图中的山坡M和N哪一个较陡？原因是山顶山谷山脊陡崖400～500米之间NN处等高线较密鞍部ABCDEMN【练习】平原：海拔200米以下；丘陵：海拔500米以下，相对高度小于100米；山地：海拔500米以上，相对高度大于100米；高原：海拔高度大，等高线在边缘十分密集，而顶部明显稀疏盆地——不易散热，容易引起冷空气的滞留峡谷：水平距离窄，垂直落差大温度变化：0.6℃/100米降水量：迎风坡降水量多，背风坡降水量少【三、等高线地形图的判读】3、五种基本地形12345判断图中地形类型的名称：1.高原2.山地3.丘陵4.盆地5.平原【练习】(1)同线等高(2)等高距全图一致(3)“0米”表示海平面，正值表示高出海平面，负值表示低于海平面。【四、等高线的基本特征】(4)等高线均为闭合曲线，但是在局部地图中可以不闭合(这是因为受测绘区范围的限制)(5)除了陡崖外，等高线一般不相交、不重合(6)示坡线表示坡度降低的方向，用“”标记。如下图所示：山顶周围的山坡、盆地周围的山坡、火山山坡。(7)特殊的或规则的等高线地图：往往是火山、沙丘，或者是由人类活动造成的，如梯田、大坝等。【五、常见问题】1、相对高度计算陡崖高度计算丙地和丁地的海拔分别为多少？丙地和丁地的相对高度为多少？丁E处断崖的相对高度为多少？陡崖的相对高度为(n－1)d≤H＜(n＋1)d(重合的等高线有n条，等高距为d)陡崖70m90m110m130mA左图中A为陡崖,求A的相对高度A的海拔:最高为:110m≤HA＜130m最低为:50m＜HA≤70m则陡崖的相对高度为:40m≤H＜80m公式一：某地形区的最大海拔：H高≤H大＜H高+d根据同一幅等高线图上同线等高、等高距全图一致等判断：某地形区的最小海拔：H低-d＜H小≤H低相对高度：H高-H低＜H相≤H高-H低+2d注：如果陡崖相对高度较大，且下面为水面，可以蹦极；如果相对高度较小，可以攀岩；陡崖不适合跳伞，悬崖则可以进行低空跳伞。公式二:陡崖的相对高度(n－1)d≤h＜(n+1)d,其中n为相交于陡崖上的等高线数,d为等高距5．图甲中C处陡崖的相对高度最大不超过A．100米B．150米C．200米D．250米C【五、常见问题】2.等高线地形图中局部闭合区域海拔和地貌的判读300米200米300米200米判断P、Q两地的海拔和地貌（山地或洼地）8．有关P、Q两处地形的正确叙述（）A．P为山坡上的洼地B．Q为山坡上的洼地读等高线示意图，已知a＞b。读图回答8—10题（双项）C．P为山坡上的小丘D．Q为山坡上的小丘9．若b的海拔高度为200米，a的海拔高度为300米，则P、Q处的海拔高度为（）A．200＜P＜300B．300＜P＜400C．100＜Q＜200D．200＜Q＜30010．若图中闭合等高线的高度同为a或同为b，则P、Q处的地形可能（）A．同为洼地B．同为小丘C．同为缓坡D．一处为洼地，一处为小丘BCBCAB【练习】1003002001005003001003002001003002001：100001：20000ABCD【五、常见问题】3.判断坡的陡缓判断A、B哪个是陡坡？判断C、D哪个是陡坡？BC(1)在同一幅等高线地形图中，等高线密集的地方坡陡，等高线稀疏的地方坡缓。(2)在图幅大小相同的多幅图中，坡度大小的比较规律是...
