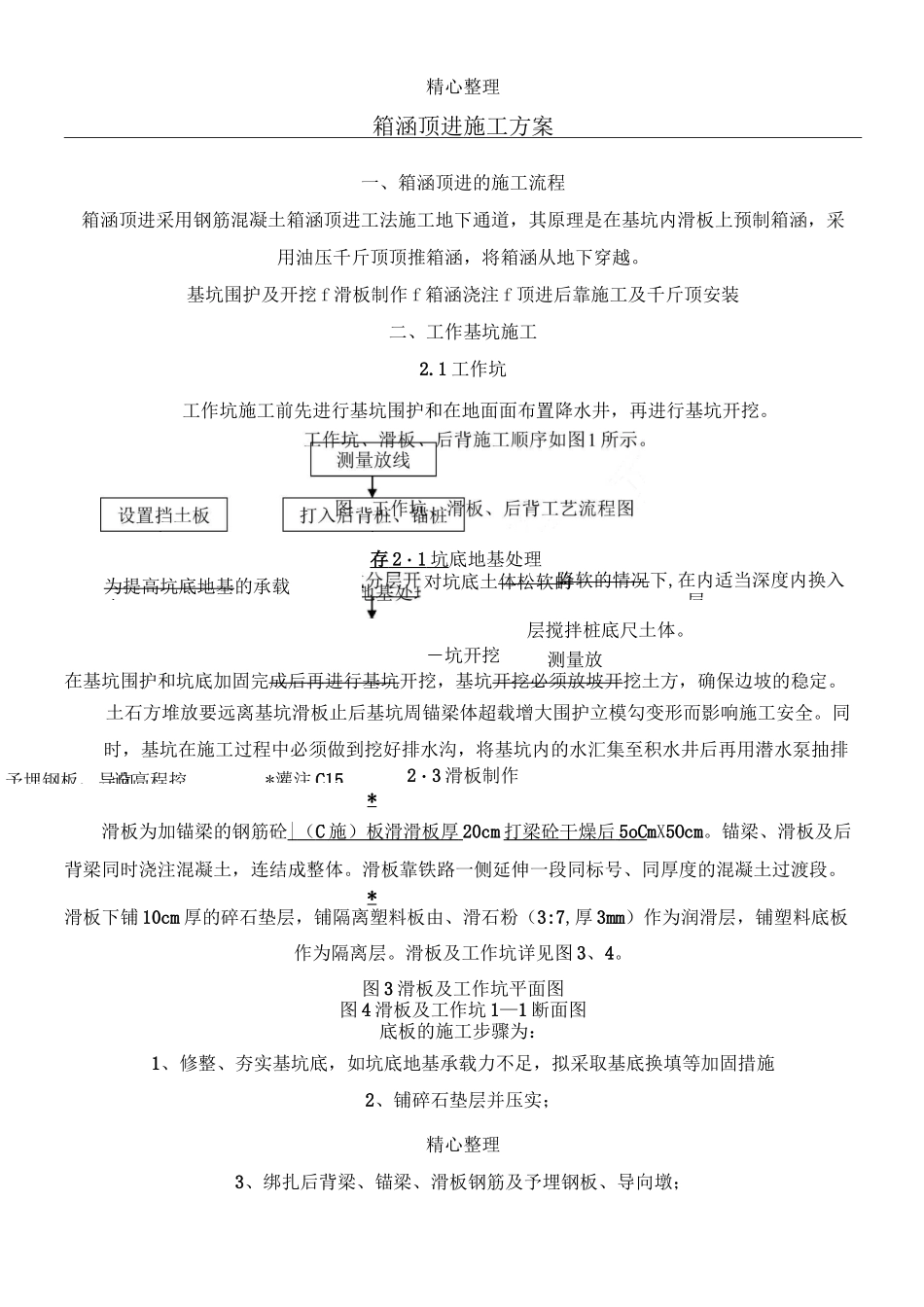

箱涵顶进现场施工方法_第1页
1/6

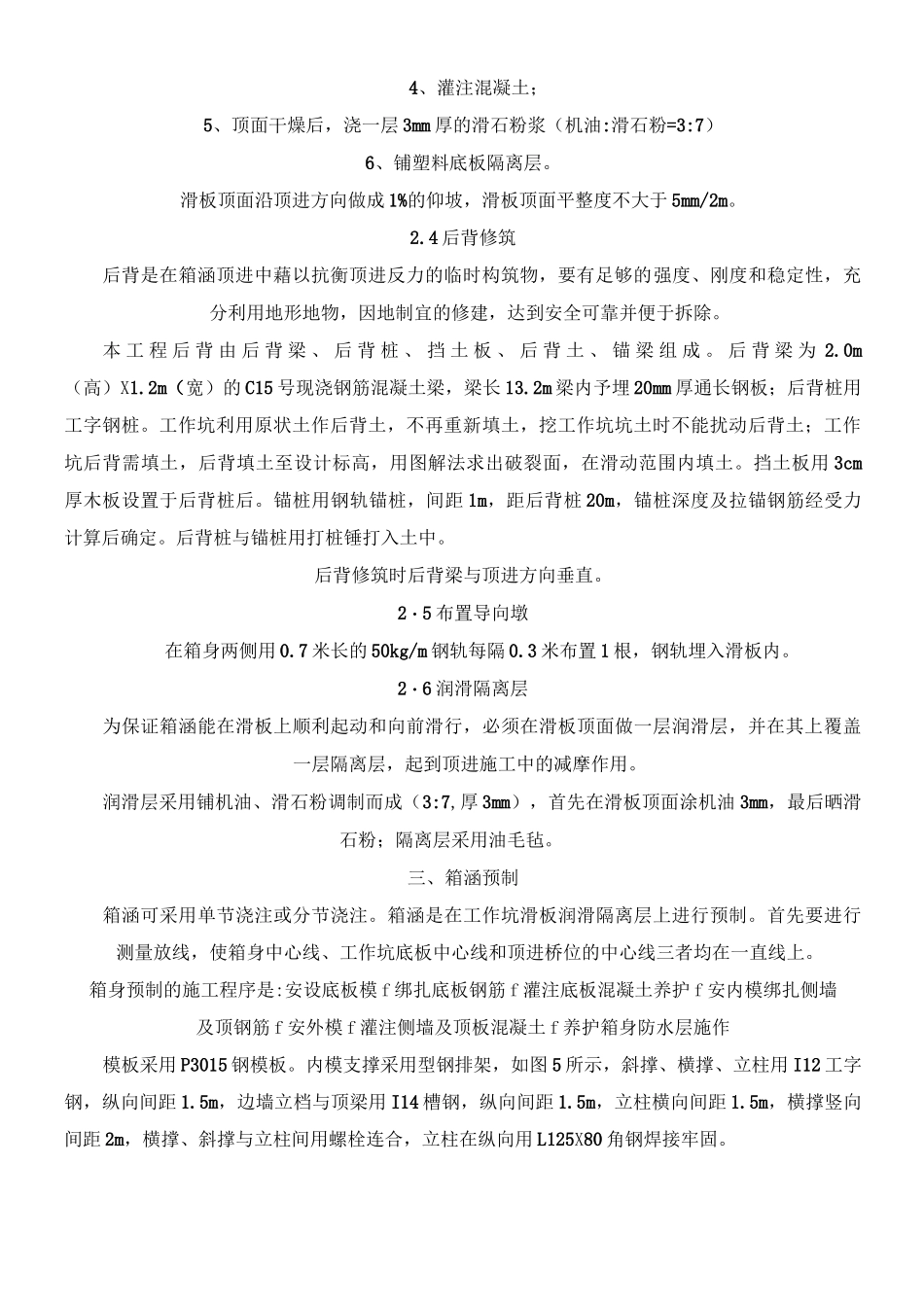

箱涵顶进现场施工方法_第2页
2/6
箱涵顶进现场施工方法_第3页
3/6
为提高坑底地基的承载力存2・1坑底地基处理理。对坑底土体松软的降软的情况下,在内适当深度内换入层,测量放设高程控*灌注C15予埋钢板、导向精心整理箱涵顶进施工方案一、箱涵顶进的施工流程箱涵顶进采用钢筋混凝土箱涵顶进工法施工地下通道,其原理是在基坑内滑板上预制箱涵,采用油压千斤顶顶推箱涵,将箱涵从地下穿越。基坑围护及开挖f滑板制作f箱涵浇注f顶进后靠施工及千斤顶安装二、工作基坑施工2.1工作坑工作坑施工前先进行基坑围护和在地面面布置降水井,再进行基坑开挖。层搅拌桩底尺土体。―坑开挖在基坑围护和坑底加固完成后再进行基坑开挖,基坑开挖必须放坡开挖土方,确保边坡的稳定。土石方堆放要远离基坑滑板止后基坑周锚梁体超载增大围护立模勾变形而影响施工安全。同时,基坑在施工过程中必须做到挖好排水沟,将基坑内的水汇集至积水井后再用潜水泵抽排2・3滑板制作*滑板为加锚梁的钢筋砼|(C施)板滑滑板厚20cm打梁砼干燥后5oCmX5Ocm。锚梁、滑板及后背梁同时浇注混凝土,连结成整体。滑板靠铁路一侧延伸一段同标号、同厚度的混凝土过渡段。*滑板下铺10cm厚的碎石垫层,铺隔离塑料板由、滑石粉(3:7,厚3mm)作为润滑层,铺塑料底板作为隔离层。滑板及工作坑详见图3、4。图3滑板及工作坑平面图图4滑板及工作坑1—1断面图底板的施工步骤为:1、修整、夯实基坑底,如坑底地基承载力不足,拟采取基底换填等加固措施2、铺碎石垫层并压实;精心整理3、绑扎后背梁、锚梁、滑板钢筋及予埋钢板、导向墩;4、灌注混凝土;5、顶面干燥后,浇一层3mm厚的滑石粉浆(机油:滑石粉=3:7)6、铺塑料底板隔离层。滑板顶面沿顶进方向做成1%的仰坡,滑板顶面平整度不大于5mm/2m。2.4后背修筑后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物,要有足够的强度、刚度和稳定性,充分利用地形地物,因地制宜的修建,达到安全可靠并便于拆除。本工程后背由后背梁、后背桩、挡土板、后背土、锚梁组成。后背梁为2.0m(高)X1.2m(宽)的C15号现浇钢筋混凝土梁,梁长13.2m梁内予埋20mm厚通长钢板;后背桩用工字钢桩。工作坑利用原状土作后背土,不再重新填土,挖工作坑坑土时不能扰动后背土;工作坑后背需填土,后背填土至设计标高,用图解法求出破裂面,在滑动范围内填土。挡土板用3cm厚木板设置于后背桩后。锚桩用钢轨锚桩,间距1m,距后背桩20m,锚桩深度及拉锚钢筋经受力计算后确定。后背桩与锚桩用打桩锤打入土中。后背修筑时后背梁与顶进方向垂直。2・5布置导向墩在箱身两侧用0.7米长的50kg/m钢轨每隔0.3米布置1根,钢轨埋入滑板内。2・6润滑隔离层为保证箱涵能在滑板上顺利起动和向前滑行,必须在滑板顶面做一层润滑层,并在其上覆盖一层隔离层,起到顶进施工中的减摩作用。润滑层采用铺机油、滑石粉调制而成(3:7,厚3mm),首先在滑板顶面涂机油3mm,最后晒滑石粉;隔离层采用油毛毡。三、箱涵预制箱涵可采用单节浇注或分节浇注。箱涵是在工作坑滑板润滑隔离层上进行预制。首先要进行测量放线,使箱身中心线、工作坑底板中心线和顶进桥位的中心线三者均在一直线上。箱身预制的施工程序是:安设底板模f绑扎底板钢筋f灌注底板混凝土养护f安内模绑扎侧墙及顶钢筋f安外模f灌注侧墙及顶板混凝土f养护箱身防水层施作模板采用P3015钢模板。内模支撑采用型钢排架,如图5所示,斜撑、横撑、立柱用I12工字钢,纵向间距1.5m,边墙立档与顶梁用I14槽钢,纵向间距1.5m,立柱横向间距1.5m,横撑竖向间距2m,横撑、斜撑与立柱间用螺栓连合,立柱在纵向用L125X80角钢焊接牢固。1、T市**■顶柱^柱6.1试顶®试顶工作以顶动箱耐[身为止,时做到:——T在各有关钢部位及观测点均有专人负责随时注意变化情况;固定横梁顶顶柱精心整理为避免浇筑侧墙混凝土的施工缝,边墙外模用插模法:将工字钢的下端利用底板侧面的预埋螺栓固定,上端用钢筋拉杆对拉,在两工字钢之间插入外模,随着混凝土的逐渐浇筑上升外模亦不断接高如图5所示。插模施工模板缝垫湿水泥袋三层,以制止漏浆,因墙体较厚,操作人员须加强振捣,避免漏振。混凝土采用合理的级配和较低的水灰比。拆模后马上遮盖并勤洒水,加强养护。箱身前端2m范围内...
