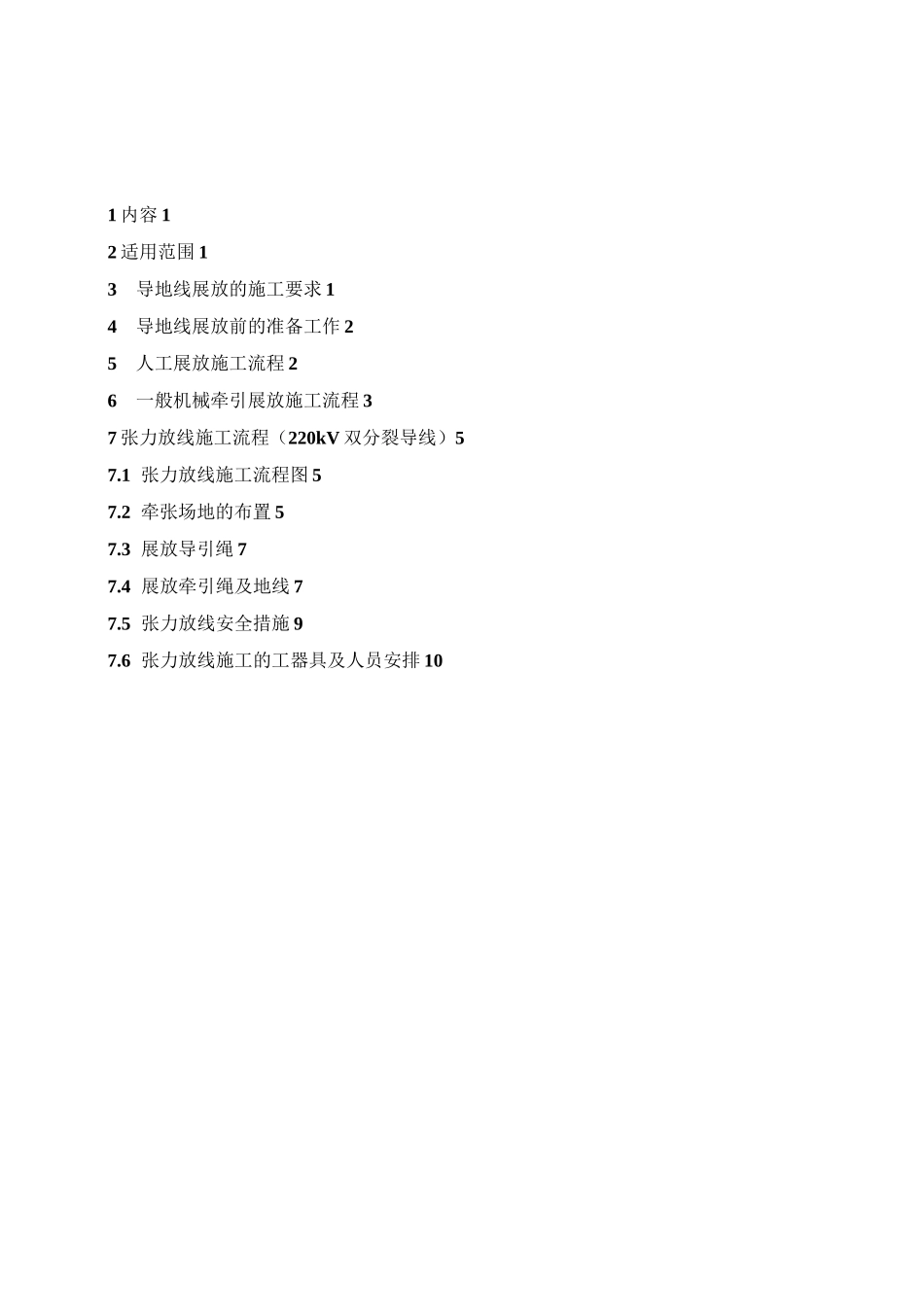

附件：110kVxxxxxxxxxxxxxxxxxxxxxxxxxxxx导地线展放工程施工作业指导书施工单位（章）2010年04月10日编写：年__月_日批准：年月日审核：年月日1内容12适用范围13导地线展放的施工要求14导地线展放前的准备工作25人工展放施工流程26一般机械牵引展放施工流程37张力放线施工流程（220kV双分裂导线）57.1张力放线施工流程图57.2牵张场地的布置57.3展放导引绳77.4展放牵引绳及地线77.5张力放线安全措施97.6张力放线施工的工器具及人员安排101内容人工展放、一般机械牵引展放、张力放线。2适用范围2.1人工展放：适用于电压220KV及以下，导线截面240mm2及以下，钢绞线截面70mm2及以下。2.2一般机械牵引展放：适用于电压220KV及以下导线线路，导线截面为400mm2及以下，钢绞线截面为70mm2及以下。2.3张力放线：适用于电压220KV双分裂导线及以上的送电线路和通讯架空光缆的展放。3导地线展放的施工要求3.1放线过程中，对展放的导地线应认真进行外观检查，对于制造厂在导、地线上的损伤或断头的地方，应查明情况妥善处理。3.2跨越电力线、通讯线、铁路和通航河流时，必须有可靠的跨越安全措施。3.3放线滑车的使用应符合下列规定：轮槽尺寸及所用的滑车应与导地线相适应，保证导地线通过时不受损伤；轮槽底部的轮径应大于导线直径的15倍；对于严重上扬或垂直档距甚大处的放线滑车，应进行验算，或采用特殊结构；滑轮应采用滚动轴承，要妥善保管，不得摔碰，使用前应检查确保转动灵活。3.4不作补修的导线：同一处的损伤，同时符合下列情况的，可用0#砂纸磨光毛刺、伤处棱角，单股损伤深度小于直径的1/2，损伤面积为导电截面的5%及以下（且强度损失小于4%）；单金属绞线损伤截面积为4%及以下。（同一处，指一个节距内，以最深处计）3.5需要作补修的导线：同一处的损伤，损伤面积为导电截面的7%以内（且强度损失小于5%），可采用缠绕处理（将受伤处线股处理平整，用单股铝丝，从受伤中心向两端缠绕紧密，长度不小于100mm）。或用补修预绞丝缠绕（长度不小于3个单节，接触紧密）。以补修管补修：损伤面积为导电截面的25%以内（且强度损失小于17%），线股复原，需补修的范围应位于管内20mm，用液压。3.6需要割去重接的导线：同一处损伤有下列情况之一的，导线的损伤面积或强度损失超过上述规定的，或导线损伤超过补修管的能补修范围，或有钢芯有断股或金钩、破股形成无法修复的永久变形。3.7镀锌钢绞线：以镀锌铁线缠绕（19股断一股）；以补修管补修（7股断1股、19股断2股及以下）；锯断重接（7股断2股、19股断3股及以上）。4导地线展放前的准备工作4.1施工负责人详细勘察现场，并制定出详细的施工方案。4.2基础验收合格，杆塔螺丝紧固，直线杆必须调正，转角杆塔向外角倾斜4〜8%。，杆塔的永久拉线、临时拉线打好完整，对于大导线、双回路、大转角，在外角侧加临时拉线，以防紧线后杆塔向内角倾斜。4.3清除线路走廊的障碍物，线路走廊内如有树林、竹林，则需砍伐2〜3米宽的放线走廊。4.4用放线架架设导地线线盘。4.5直线杆塔挂好悬垂绝缘子串，并挂上单（三）轮放线滑车，牵引麻绳过滑车。（双分裂导线则挂三轮滑车）4.6沿线有跨越铁路、公路、电力线路、通信线等则需搭越线架，并联系好电力线停电跨越作业。越线架需超出两边线1.5米，最小安全距离见表1。表1越线架的最小安全间距铁路公路通信线、低压线距架身水平距离（m）至路中心3至路边0.60.6距封顶（竹）杆垂直距离（m）至轨顶6.5至路边5.515人工展放施工流程5.1拖线人员对准线路方向拖线，不得转弯或绕道5.2每拖到一基直线杆塔时，导地线先拖过杆塔40〜60米（可根据杆塔高度确定距离）后停止拖动，将导地线拉回头，将事先准备好的引绳与导地线连接，拖动另一端引绳使导地线穿过滑车。5.3遇到交叉跨越物时，按施工方案将导地线翻过跨越物。5.4如需跨江放线，则事先做好停航准备，或短期停航（尽量不停航）。使用船只把导地线拖放过河。此法较复杂、危险，需另制定详细的施工方案并经相关部门审批通过方可进行5.5放线顺序是：先放三相导线，后放两条地线。如果是双回路同杆架设时，应先放下线，再放中线、上线、最后放地线。5.6如遇山区等地...
