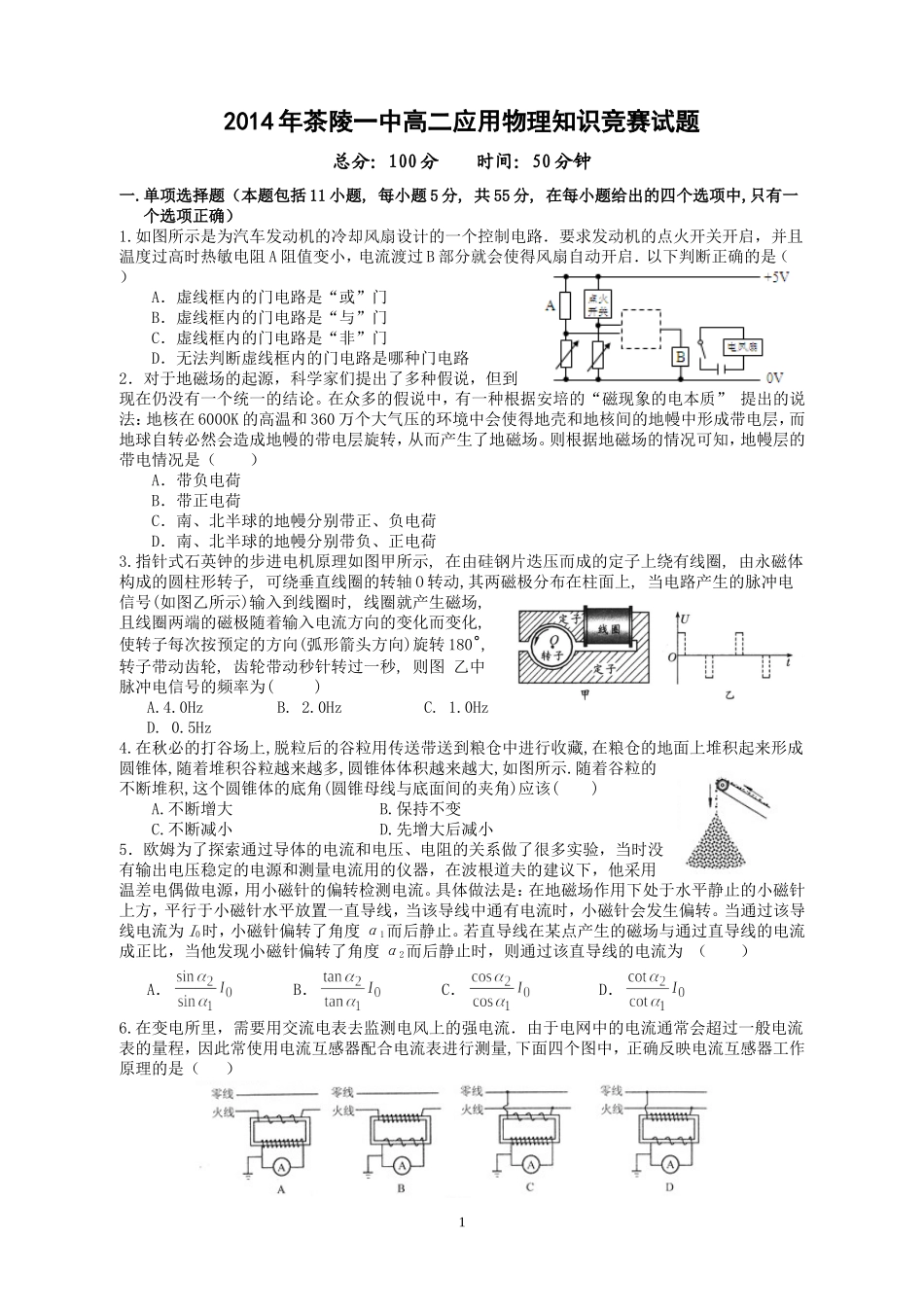

2014年茶陵一中高二应用物理知识竞赛试题总分：100分时间：50分钟一.单项选择题（本题包括11小题,每小题5分,共55分,在每小题给出的四个选项中,只有一个选项正确）1.如图所示是为汽车发动机的冷却风扇设计的一个控制电路．要求发动机的点火开关开启，并且温度过高时热敏电阻A阻值变小，电流渡过B部分就会使得风扇自动开启．以下判断正确的是（）A．虚线框内的门电路是“或”门B．虚线框内的门电路是“与”门C．虚线框内的门电路是“非”门D．无法判断虚线框内的门电路是哪种门电路2．对于地磁场的起源，科学家们提出了多种假说，但到现在仍没有一个统一的结论。在众多的假说中，有一种根据安培的“磁现象的电本质”提出的说法：地核在6000K的高温和360万个大气压的环境中会使得地壳和地核间的地幔中形成带电层，而地球自转必然会造成地幔的带电层旋转，从而产生了地磁场。则根据地磁场的情况可知，地幔层的带电情况是（）A．带负电荷B．带正电荷C．南、北半球的地幔分别带正、负电荷D．南、北半球的地幔分别带负、正电荷3.指针式石英钟的步进电机原理如图甲所示,在由硅钢片迭压而成的定子上绕有线圈,由永磁体构成的圆柱形转子,可绕垂直线圈的转轴O转动,其两磁极分布在柱面上,当电路产生的脉冲电信号(如图乙所示)输入到线圈时,线圈就产生磁场,且线圈两端的磁极随着输入电流方向的变化而变化,使转子每次按预定的方向(弧形箭头方向)旋转180˚,转子带动齿轮,齿轮带动秒针转过一秒,则图乙中脉冲电信号的频率为()A.4.0HzB.2.0HzC.1.0HzD.0.5Hz4.在秋必的打谷场上,脱粒后的谷粒用传送带送到粮仓中进行收藏,在粮仓的地面上堆积起来形成圆锥体,随着堆积谷粒越来越多,圆锥体体积越来越大,如图所示.随着谷粒的不断堆积,这个圆锥体的底角(圆锥母线与底面间的夹角)应该()A.不断增大B.保持不变C.不断减小D.先增大后减小5．欧姆为了探索通过导体的电流和电压、电阻的关系做了很多实验，当时没有输出电压稳定的电源和测量电流用的仪器，在波根道夫的建议下，他采用温差电偶做电源，用小磁针的偏转检测电流。具体做法是：在地磁场作用下处于水平静止的小磁针上方，平行于小磁针水平放置一直导线，当该导线中通有电流时，小磁针会发生偏转。当通过该导线电流为I0时，小磁针偏转了角度α1而后静止。若直导线在某点产生的磁场与通过直导线的电流成正比，当他发现小磁针偏转了角度α2而后静止时，则通过该直导线的电流为（）A．B．C．D．6.在变电所里，需要用交流电表去监测电风上的强电流．由于电网中的电流通常会超过一般电流表的量程，因此常使用电流互感器配合电流表进行测量,下面四个图中，正确反映电流互感器工作原理的是（）17.铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置和运动情况：这种装置的核心结构如图（甲）所示（俯视图）在火车首节车厢下面安有磁铁，它下方的磁场可看作匀强磁场，当它经过安放在两铁轨间的线圈时，便会产生电信号，被控制中心接收．当火车通过线圈时，若控制中心接收到的线圈两端的电压信号为图（乙）所示，则说明火车在这段时间内的运动情况是（）A．匀速直线运动B．匀加速直线运动C．匀减速直线运动D．加速度逐渐增大的变加速直线运动8.在研究由核子诱发的非弹性核反应过程中,需要对“弹核”进行加速,使其获得足够的动能.现将质子,氘核和氚核分别置于回旋加速器的中心点A并开始加速,如图,若它们的初速度大小可忽略不计,则当它们由同一出口离开D形盒时()A.质子的动能较大B.氚核的动能较大C.氘核的动能较大D.三种粒子的动能大小相等9.汽车在两个南极科学考察站之间行驶，汽车后轮轮轴左右两端的电势高低情况是:（）A.左端电势较高B.右端电势较高C.左右两端电势相同D.不知汽车行驶方向，无法判定10.如图所示的装置可将声音信号转化为电信号,该装置主要由绝缘框架MN、固定不动的金属板a与能在声波驱动下沿水平方向振动的镀有金属层的振动膜b构成,a、b通过导线与电源两极相接,当声源在空气中发出声音,其输出端便可得到由声音信号转化成的电信号,则()A.b振动过程中,a、b板间的电场强度不变B.b振动过程中,a、b板所带电量不变C.b振动过程中,输出端的电流方向始...
