三相全控晶闸管整流器数字触发系统设计和实现 电气工程专业VIP专享VIP免费

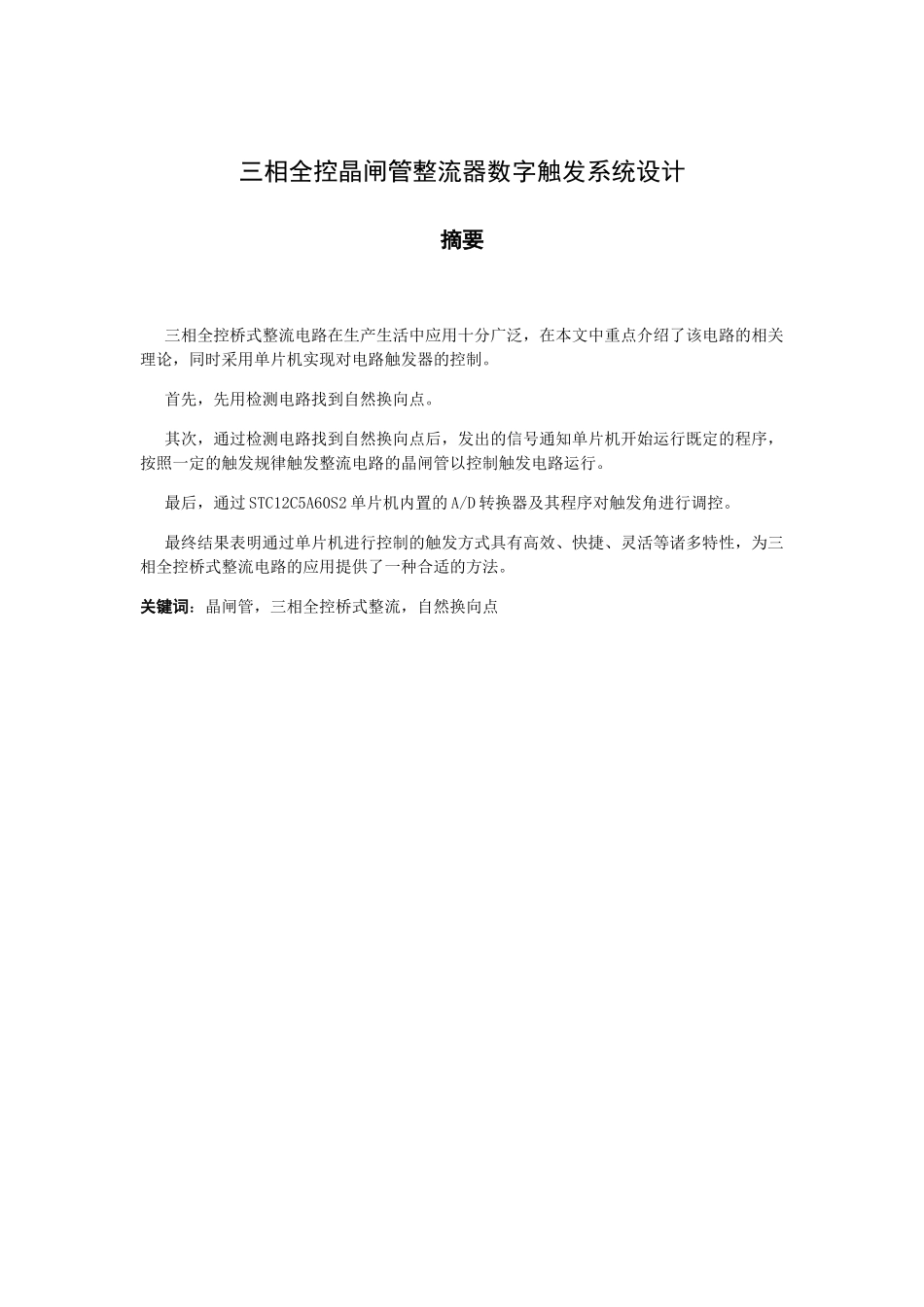

三相全控晶闸管整流器数字触发系统设计摘要三相全控桥式整流电路在生产生活中应用十分广泛，在本文中重点介绍了该电路的相关理论，同时采用单片机实现对电路触发器的控制。首先，先用检测电路找到自然换向点。其次，通过检测电路找到自然换向点后，发出的信号通知单片机开始运行既定的程序，按照一定的触发规律触发整流电路的晶闸管以控制触发电路运行。最后，通过STC12C5A60S2单片机内置的A/D转换器及其程序对触发角进行调控。最终结果表明通过单片机进行控制的触发方式具有高效、快捷、灵活等诸多特性，为三相全控桥式整流电路的应用提供了一种合适的方法。关键词：晶闸管，三相全控桥式整流，自然换向点DesignofDigitaltriggersystemforthree-phasefullycontrolledThyristorRectifierAbstractThree-phasefullycontrolledbridgerectifiercircuitiswidelyusedinindustrialfield.[1]onthebasisofstudyingthetheoryoffullycontrolledrectifiercircuit,51singlechipmicrocomputerisusedtocontroltherectifiercircuit.Firstofall,thedetectioncircuitisusedtofindthenaturaldirectionalpoint.Secondly,afterthenaturalreversalpointisfoundbythedetectioncircuit,thesignalnotifiesthesinglechipmicrocomputertostartrunningtheestablishedprogram,andtriggersthethyristoroftherectifiercircuitaccordingtoacertaintriggerlawtocontroltheoperationofthetriggercircuit.Finally,thetriggerangleiscontrolledbytheA/DconverteranditsprogrambuiltinSTC12C5A60S2singlechipmicrocomputer.Thefinalresultsshowthatthetriggermethodhasaseriesofcharacteristics,suchasfast,convenient,intuitive,flexibleandsoon,whichprovidesanothersimplechoiceandmethodforpowerelectronicsteachingandexperiment.KeyWords:thyristor,Three-phasefullycontrolledbridgerectifier,Naturalcommutationpoint第一章绪论1.1研究背景及其意义在过去几十年里，电子设备的演化快速发展，促成了电能的进化和进步。电力设施不仅在传统工业中发挥作用，也可以在世界许多地方使用:交通、能源系统、通讯、计算机系统和新的能源系统。直流高压（HVDC）输电有很大的优势，而电能则是通过电动转换装置或红外线驱动的大电力网输送的。这些电磁器需要直接供电。“全系统设备”的电力源源规模小、效率高、方便，电子设备以各种设备进行生产，尤其是通过程序员和显微镜计算机进行。技术创新和生产力不断发展，使电子产品变得越来越重要。而作为电力电子技术中的一环三相全控桥式整流电路因其晶闸管、电阻等电子器件组成，又多种信号。所以不管在工业中还是教学中运用起来都显得较为不便。此设计的目的一个是为设计基于三相全控晶闸管整流器的直流电源设计奠定基础，另外一个目的是服务于教改项目，以便以项目化教学方式进行电力拖动自动控制系统的教学。1.2三相全控晶闸管整流器教学中的应用现状在晶闸管被发明以前，用在电力变换当中的电子技术就开始被运用：在1904年所发明的电子管(Valve)，可以在真空当中操控电子流，同时可以使用于通信以及无线电行业中，进而开创了电子技术的起源。之后所研发出的水银整流器（），它的性能与晶闸管较为相近。在上世纪四十年代期间，是快速兴起以及迅速应用的阶段。被普遍的使用于电化学行业、电气铁道直流变电行业乃至于直流输电领域中。各类整流电路、逆变电路等理论正在逐步的完善同时得以普遍运用。在晶闸管被发明之后的很长时间中，人们应用电路的形式依旧是以传统模式为主。除水银整流器可以把交流电变化成直流电以外，还有最初的像电动机-直流发电机组，也就是变流机组。静止变流器的称呼由M开始一直持续到今天。[2]1947年贝尔实验室研制出了晶体管（），带动了电子技术的迅速发展；晶闸管（1957年）SCR（）可以采用门极控制进行开通，但是却无法使用门极去操控其关断，为半控型器件。目前所承担的电压、电流容量最大的器件依旧是晶闸管，同时工作较为稳定，因此能够应用在诸多的大容量情况下。[2]而作为系统中另一个重要组成部分，三相桥式全控整流电路是工业中应用极为广泛...
