桩工程监理实施细则 VIP专享VIP免费

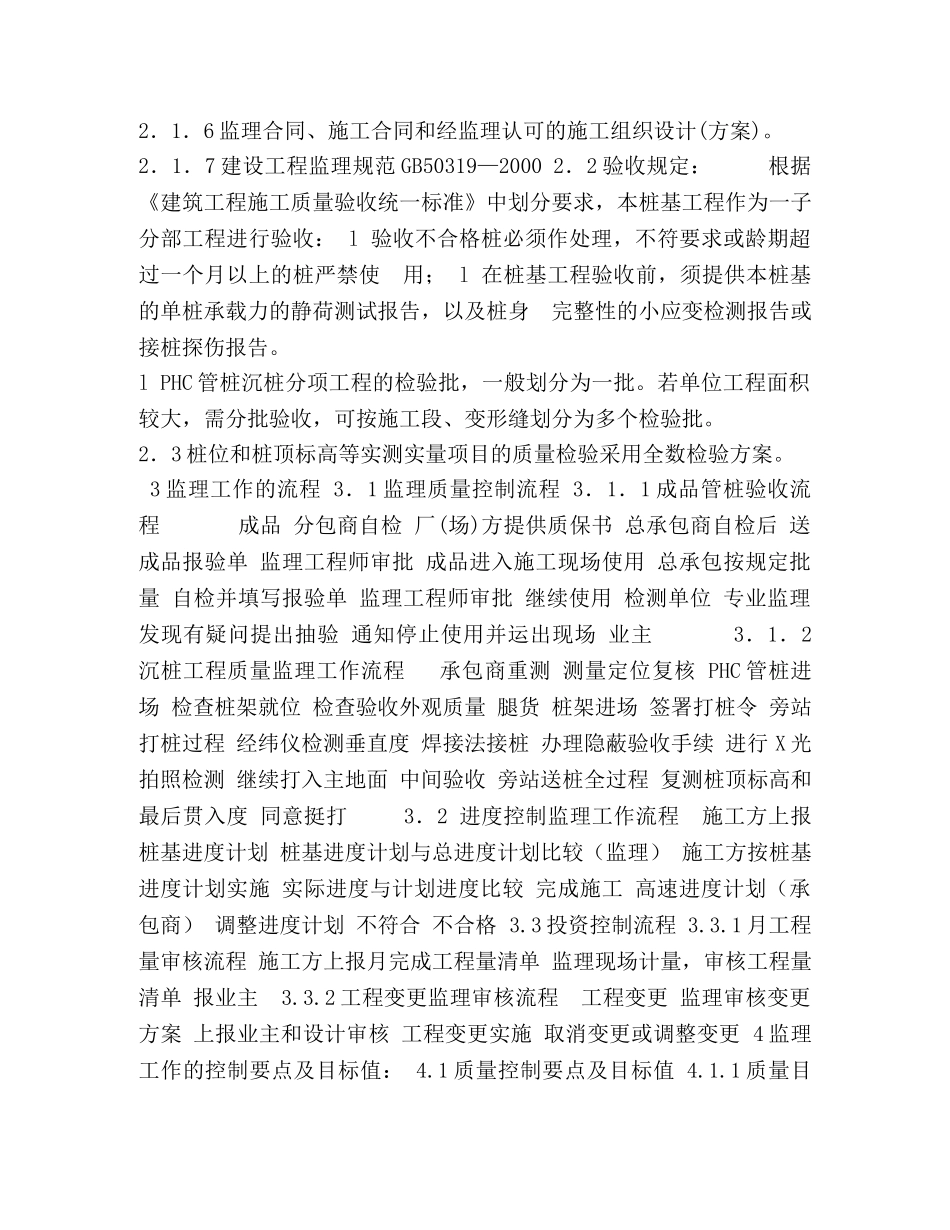

管桩工程监理实施细则_____________________________工程PHC管桩工程监理实施细则编制人：______________批准人：______________批准时间：____________北京思创建设监理有限责公司_______________项目监理部目录1．专业工程概况与特点2．监理工作依据和工程质量验收规定3．监理工作流程4．监理工作控制要点及目标值5．监理工作方法和措施6．旁站监理工作7．安全生产的监理措施8．PHC管桩施工监理检查记录表式PHC管桩工程监理实施细则1专业工程概况与特点1．1工程概况工程采用预应力管桩，设计总桩数根，桩底标高m，桩顶标高m；(±0．000相当于绝对标高m)，基础采用形式。本工程建筑总高度为m；主体结构形式为体系，级抗震等级。本工程设计单位：___________________总承包单位：_______________________打桩分包单位：_____________________监理单位：北京思创建设监理有限责任公司本桩基工程采用静载荷试验方法对桩承载力进行检验，设计极限承载力KN，设计对PHC管桩完整性进行小应变测试比例，接桩超声探伤要求：1．2工程特点：(主要写桩侧土层条件、桩端持力层和停打收锤标准以及周边环境保护要求等)2监理工作依据和工程质量验收规定2．1监理工作依据：2．1．1《建筑工程施工质量验收统一标准》GB50300-2001。2．1．2《建筑地基基础工程施工质量验收规范》GB50202-2002。2．1．3《建筑桩基技术规范》JGJ94—942．1．4设计施工图纸及设计交底、图纸会审纪要。2．1．5政府有关政策、法规等。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。2．1．6监理合同、施工合同和经监理认可的施工组织设计(方案)。2．1．7建设工程监理规范GB50319—20002．2验收规定：根据《建筑工程施工质量验收统一标准》中划分要求，本桩基工程作为一子分部工程进行验收：l验收不合格桩必须作处理，不符要求或龄期超过一个月以上的桩严禁使用；l在桩基工程验收前，须提供本桩基的单桩承载力的静荷测试报告，以及桩身完整性的小应变检测报告或接桩探伤报告。lPHC管桩沉桩分项工程的检验批，一般划分为一批。若单位工程面积较大，需分批验收，可按施工段、变形缝划分为多个检验批。2．3桩位和桩顶标高等实测实量项目的质量检验采用全数检验方案。3监理工作的流程3．1监理质量控制流程3．1．1成品管桩验收流程成品分包商自检厂(场)方提供质保书总承包商自检后送成品报验单监理工程师审批成品进入施工现场使用总承包按规定批量自检并填写报验单监理工程师审批继续使用检测单位专业监理发现有疑问提出抽验通知停止使用并运出现场业主3．1．2沉桩工程质量监理工作流程承包商重测测量定位复核PHC管桩进场检查桩架就位检查验收外观质量腿货桩架进场签署打桩令旁站打桩过程经纬仪检测垂直度焊接法接桩办理隐蔽验收手续进行X光拍照检测继续打入主地面中间验收旁站送桩全过程复测桩顶标高和最后贯入度同意挺打3．2进度控制监理工作流程施工方上报桩基进度计划桩基进度计划与总进度计划比较（监理）施工方按桩基进度计划实施实际进度与计划进度比较完成施工高速进度计划（承包商）调整进度计划不符合不合格3.3投资控制流程3.3.1月工程量审核流程施工方上报月完成工程量清单监理现场计量，审核工程量清单报业主3.3.2工程变更监理审核流程工程变更监理审核变更方案上报业主和设计审核工程变更实施取消变更或调整变更4监理工作的控制要点及目标值：4.1质量控制要点及目标值4.1.1质量目此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。标风险分析PHC管桩锤击法沉桩过程应控制的关键是PHC管桩成品质量桩锤的合理选择、接装质量、沉桩的质量及最终沉桩贯人度和桩顶标高的控制(与锤击数有关)。PHC管桩龄期过长，超过1个月以后，蒸压养护的高强砼会疏散，脆性增加，影响桩的耐击打能力，易引起桩身开裂或打碎现象。桩锤选择不当会引起锤击数过多或锤击力太大，从而引起桩顶混凝土破碎，锤击过多还会使桩身产生的瞬间拉应力超过混凝土抗拉强度引起桩身横向裂缝，严重的使桩发生断裂。由于接桩质量差，可引起桩位偏差，桩身倾斜，严重者接桩处在沉桩...
