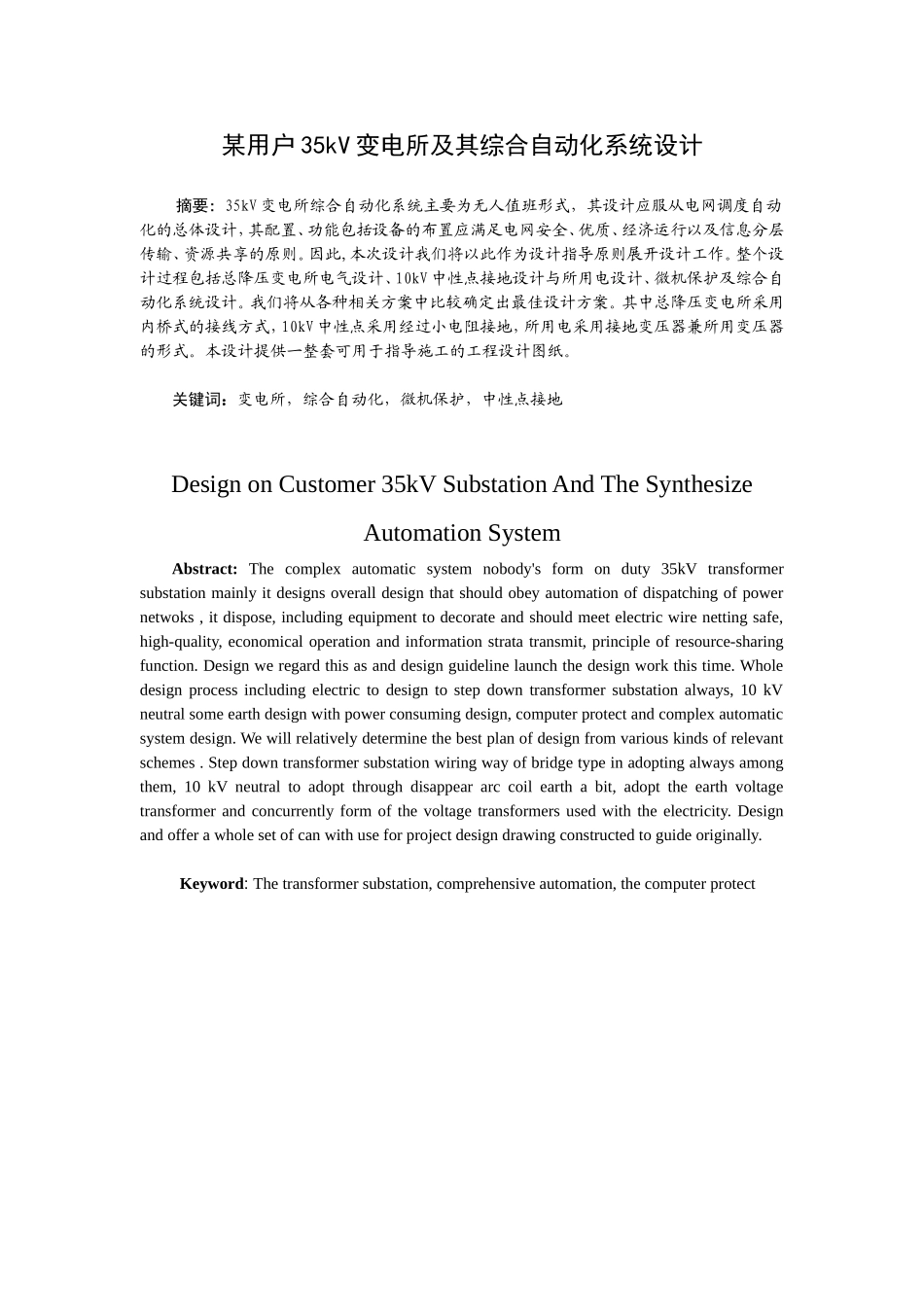

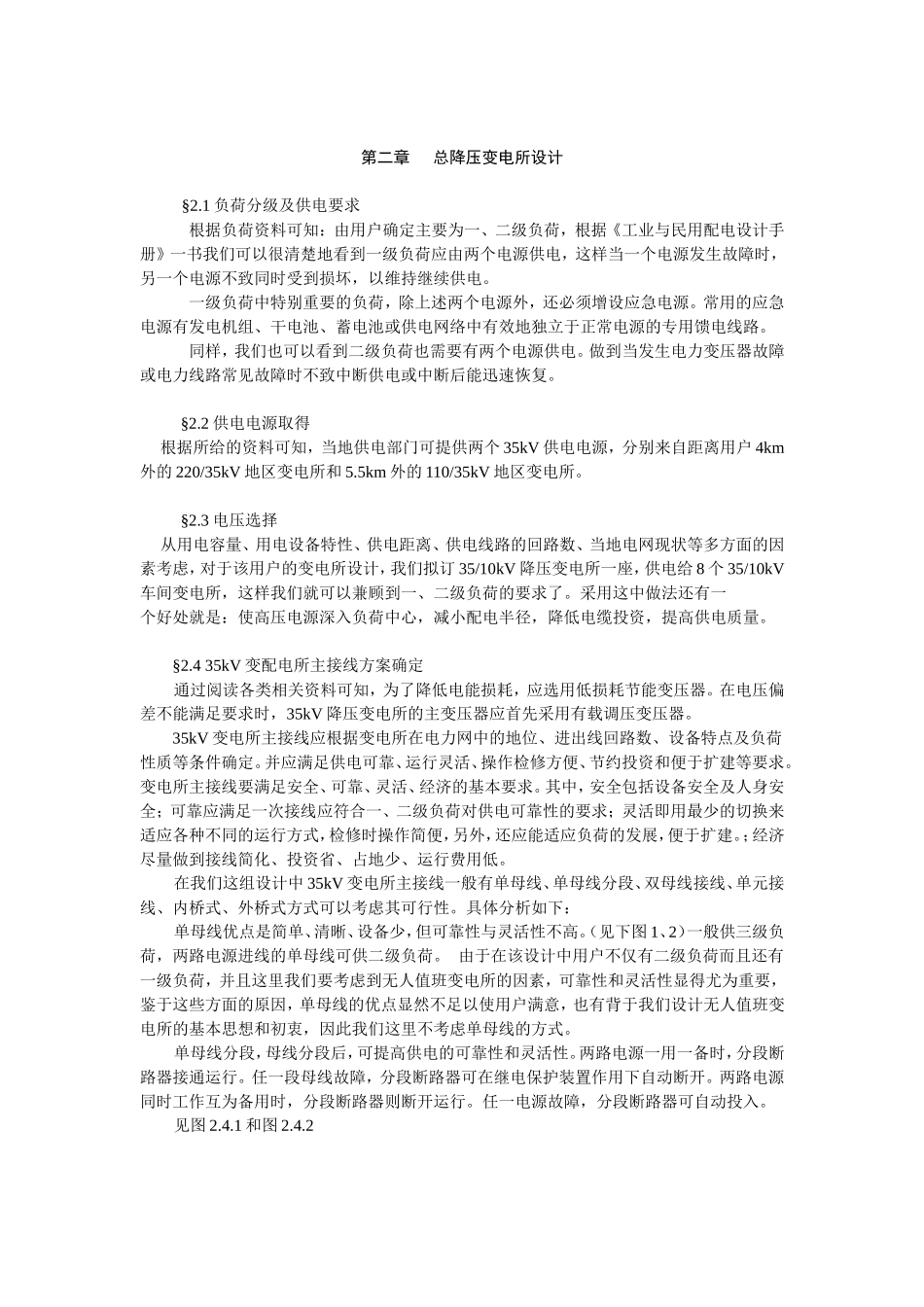

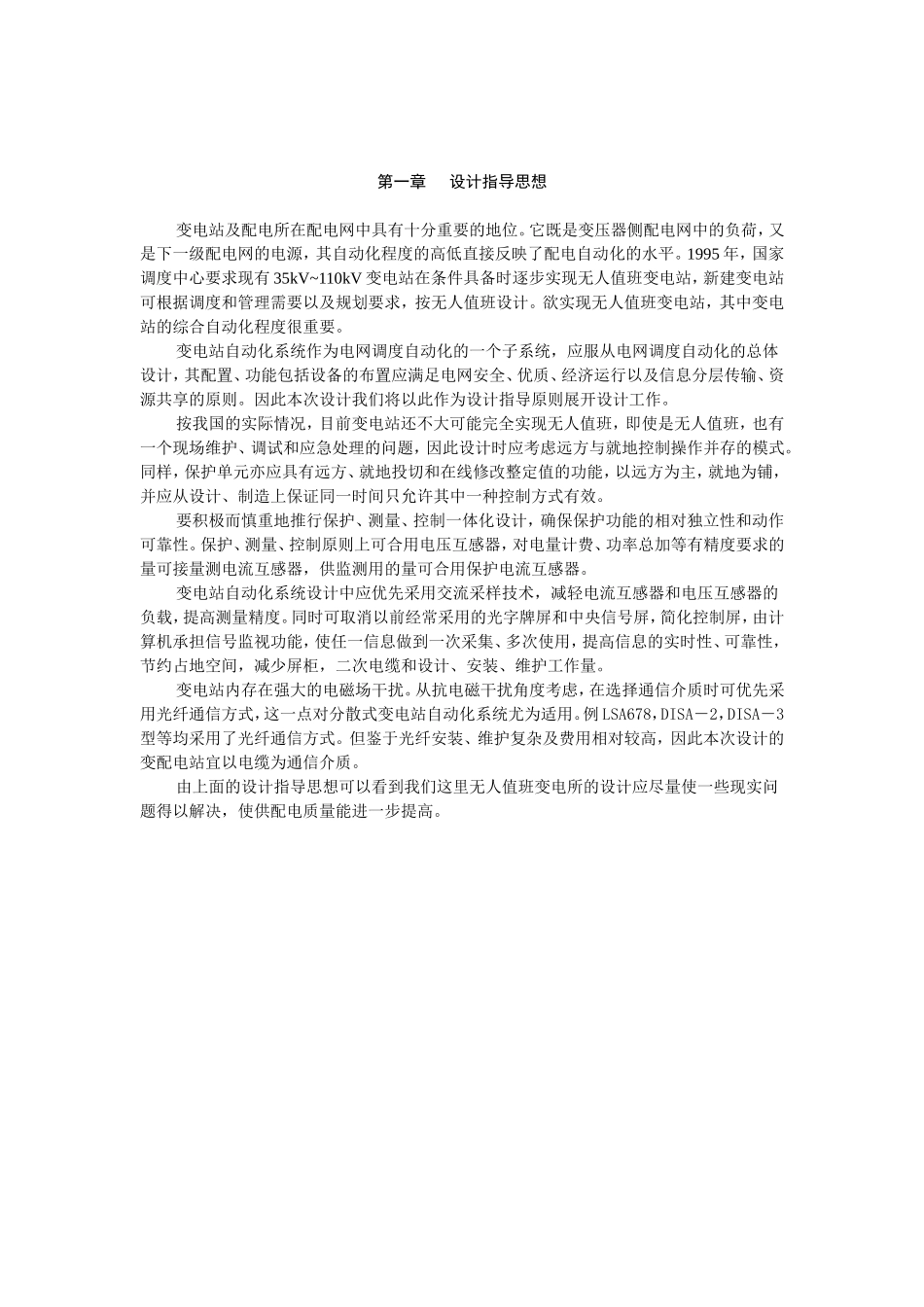

某用户35kV变电所及其综合自动化系统设计摘要:35kV变电所综合自动化系统主要为无人值班形式，其设计应服从电网调度自动化的总体设计，其配置、功能包括设备的布置应满足电网安全、优质、经济运行以及信息分层传输、资源共享的原则。因此,本次设计我们将以此作为设计指导原则展开设计工作。整个设计过程包括总降压变电所电气设计、10kV中性点接地设计与所用电设计、微机保护及综合自动化系统设计。我们将从各种相关方案中比较确定出最佳设计方案。其中总降压变电所采用内桥式的接线方式，10kV中性点采用经过小电阻接地，所用电采用接地变压器兼所用变压器的形式。本设计提供一整套可用于指导施工的工程设计图纸。关键词：变电所，综合自动化，微机保护，中性点接地DesignonCustomer35kVSubstationAndTheSynthesizeAutomationSystemAbstract:Thecomplexautomaticsystemnobody'sformonduty35kVtransformersubstationmainlyitdesignsoveralldesignthatshouldobeyautomationofdispatchingofpowernetwoks,itdispose,includingequipmenttodecorateandshouldmeetelectricwirenettingsafe,high-quality,economicaloperationandinformationstratatransmit,principleofresource-sharingfunction.Designweregardthisasanddesignguidelinelaunchthedesignworkthistime.Wholedesignprocessincludingelectrictodesigntostepdowntransformersubstationalways,10kVneutralsomeearthdesignwithpowerconsumingdesign,computerprotectandcomplexautomaticsystemdesign.Wewillrelativelydeterminethebestplanofdesignfromvariouskindsofrelevantschemes.Stepdowntransformersubstationwiringwayofbridgetypeinadoptingalwaysamongthem,10kVneutraltoadoptthroughdisappeararccoilearthabit,adopttheearthvoltagetransformerandconcurrentlyformofthevoltagetransformersusedwiththeelectricity.Designandofferawholesetofcanwithuseforprojectdesigndrawingconstructedtoguideoriginally.Keyword:Thetransformersubstation,comprehensiveautomation,thecomputerprotect第一章设计指导思想变电站及配电所在配电网中具有十分重要的地位。它既是变压器侧配电网中的负荷，又是下一级配电网的电源，其自动化程度的高低直接反映了配电自动化的水平。1995年，国家调度中心要求现有35kV~110kV变电站在条件具备时逐步实现无人值班变电站，新建变电站可根据调度和管理需要以及规划要求，按无人值班设计。欲实现无人值班变电站，其中变电站的综合自动化程度很重要。变电站自动化系统作为电网调度自动化的一个子系统，应服从电网调度自动化的总体设计，其配置、功能包括设备的布置应满足电网安全、优质、经济运行以及信息分层传输、资源共享的原则。因此本次设计我们将以此作为设计指导原则展开设计工作。按我国的实际情况，目前变电站还不大可能完全实现无人值班，即使是无人值班，也有一个现场维护、调试和应急处理的问题，因此设计时应考虑远方与就地控制操作并存的模式。同样，保护单元亦应具有远方、就地投切和在线修改整定值的功能，以远方为主，就地为铺，并应从设计、制造上保证同一时间只允许其中一种控制方式有效。要积极而慎重地推行保护、测量、控制一体化设计，确保保护功能的相对独立性和动作可靠性。保护、测量、控制原则上可合用电压互感器，对电量计费、功率总加等有精度要求的量可接量测电流互感器，供监测用的量可合用保护电流互感器。变电站自动化系统设计中应优先采用交流采样技术，减轻电流互感器和电压互感器的负载，提高测量精度。同时可取消以前经常采用的光字牌屏和中央信号屏，简化控制屏，由计算机承担信号监视功能，使任一信息做到一次采集、多次使用，提高信息的实时性、可靠性，节约占地空间，减少屏柜，二次电缆和设计、安装、维护工作量。变电站内存在强大的电磁场干扰。从抗电磁干扰角度考虑，在选择通信介质时可优先采用光纤通信方式，这一点对分散式变电站自动化系统尤为适用。例LSA678，DISA－2，DISA－3型等均采用了光纤通信方式。但鉴于光纤安装、维护复杂及费用相对较高，因...
