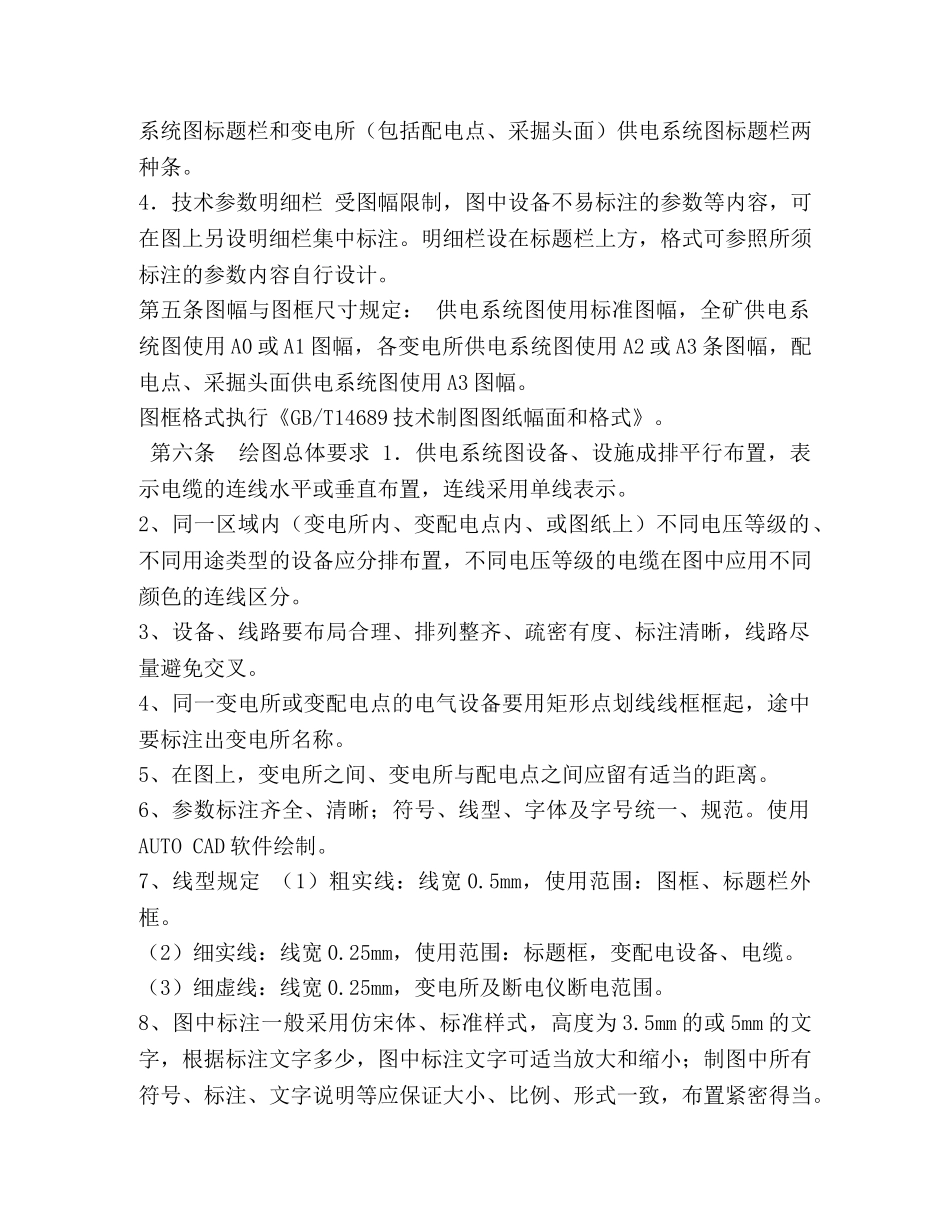

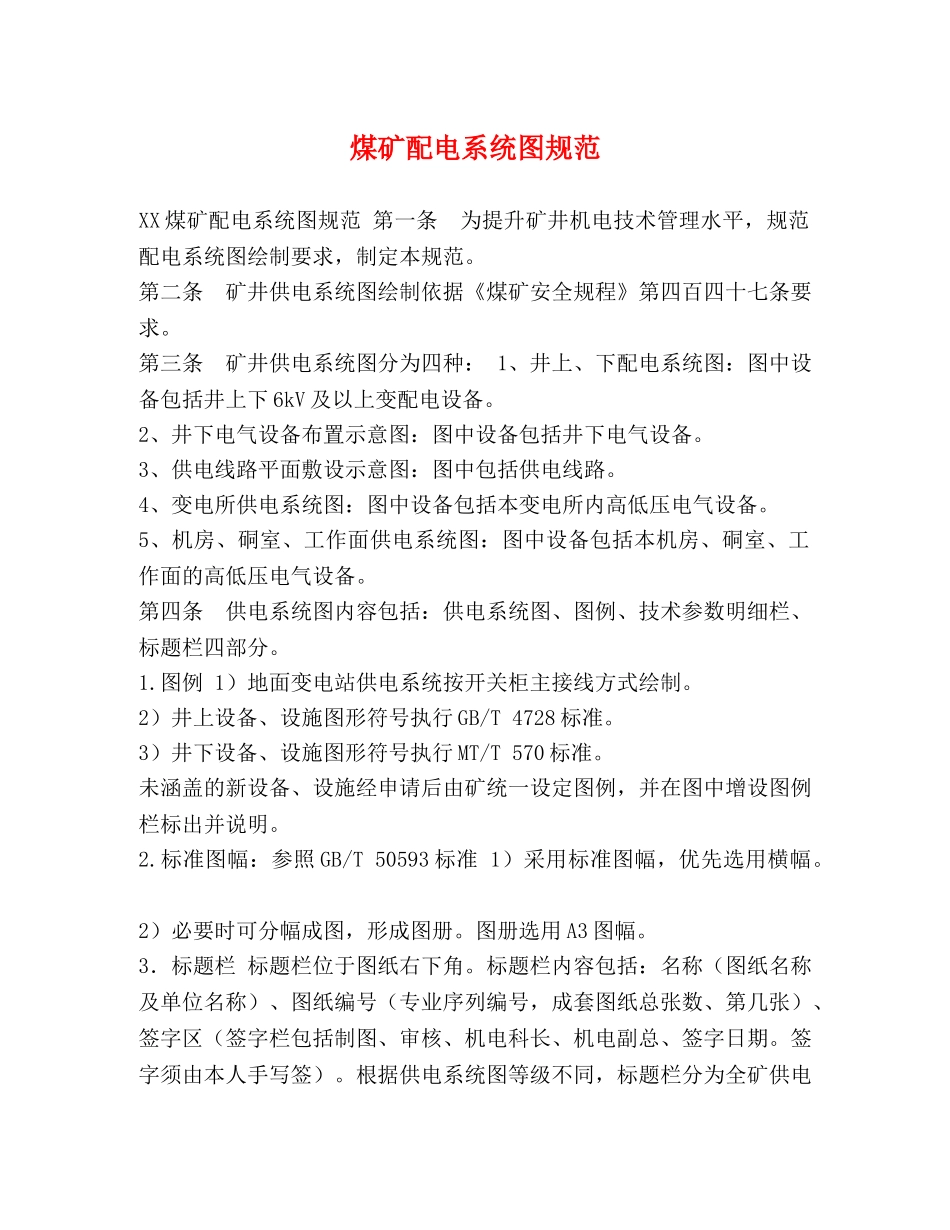

煤矿配电系统图规范XX煤矿配电系统图规范第一条为提升矿井机电技术管理水平，规范配电系统图绘制要求，制定本规范。第二条矿井供电系统图绘制依据《煤矿安全规程》第四百四十七条要求。第三条矿井供电系统图分为四种：1、井上、下配电系统图：图中设备包括井上下6kV及以上变配电设备。2、井下电气设备布置示意图：图中设备包括井下电气设备。3、供电线路平面敷设示意图：图中包括供电线路。4、变电所供电系统图：图中设备包括本变电所内高低压电气设备。5、机房、硐室、工作面供电系统图：图中设备包括本机房、硐室、工作面的高低压电气设备。第四条供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。1.图例1）地面变电站供电系统按开关柜主接线方式绘制。2）井上设备、设施图形符号执行GB/T4728标准。3）井下设备、设施图形符号执行MT/T570标准。未涵盖的新设备、设施经申请后由矿统一设定图例，并在图中增设图例栏标出并说明。2.标准图幅：参照GB/T50593标准1）采用标准图幅，优先选用横幅。2）必要时可分幅成图，形成图册。图册选用A3图幅。3．标题栏标题栏位于图纸右下角。标题栏内容包括：名称（图纸名称及单位名称）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签字栏包括制图、审核、机电科长、机电副总、签字日期。签字须由本人手写签）。根据供电系统图等级不同，标题栏分为全矿供电此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种条。4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。第五条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0或A1图幅，各变电所供电系统图使用A2或A3条图幅，配电点、采掘头面供电系统图使用A3图幅。图框格式执行《GB/T14689技术制图图纸幅面和格式》。第六条绘图总体要求1．供电系统图设备、设施成排平行布置，表示电缆的连线水平或垂直布置，连线采用单线表示。2、同一区域内（变电所内、变配电点内、或图纸上）不同电压等级的、不同用途类型的设备应分排布置，不同电压等级的电缆在图中应用不同颜色的连线区分。3、设备、线路要布局合理、排列整齐、疏密有度、标注清晰，线路尽量避免交叉。4、同一变电所或变配电点的电气设备要用矩形点划线线框框起，途中要标注出变电所名称。5、在图上，变电所之间、变电所与配电点之间应留有适当的距离。6、参数标注齐全、清晰；符号、线型、字体及字号统一、规范。使用AUTOCAD软件绘制。7、线型规定（1）粗实线：线宽0.5mm，使用范围：图框、标题栏外框。（2）细实线：线宽0.25mm，使用范围：标题框，变配电设备、电缆。（3）细虚线：线宽0.25mm，变电所及断电仪断电范围。8、图中标注一般采用仿宋体、标准样式，高度为3.5mm的或5mm的文字，根据标注文字多少，图中标注文字可适当放大和缩小；制图中所有符号、标注、文字说明等应保证大小、比例、形式一致，布置紧密得当。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。9、上标、下标、字母的大小写必须符合相关规定，如单位符号：电压kV(k为小写，V为大写）；电流A（大写）；功率kW(k为小写，W为大写）等。第七条井下供电系统图按以下规定进行标注：1、每一设备应标注型号、容量、电压、电流等主要技术参数。2、馈电开关必须标注短路、过载（过负荷）保护的整定值、熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。两相短路电流值取整数，灵敏度校验值精确到小数点后两位。矿井供电系统图的短路整定值、过载整定值等技术参数根据系统复杂程度标注在每个变电所的下部列表说明。3、高爆开关的短路、过载整定值应标注为开关电流互感器一次侧的电流值。高压开关要标注短路整定值和过载整定值。4、电缆应按上下级和进出线关系标注箭头，电缆的型号、电压、截面和长度应标注在电缆的上方或左侧，电缆型号应按供电系统...
