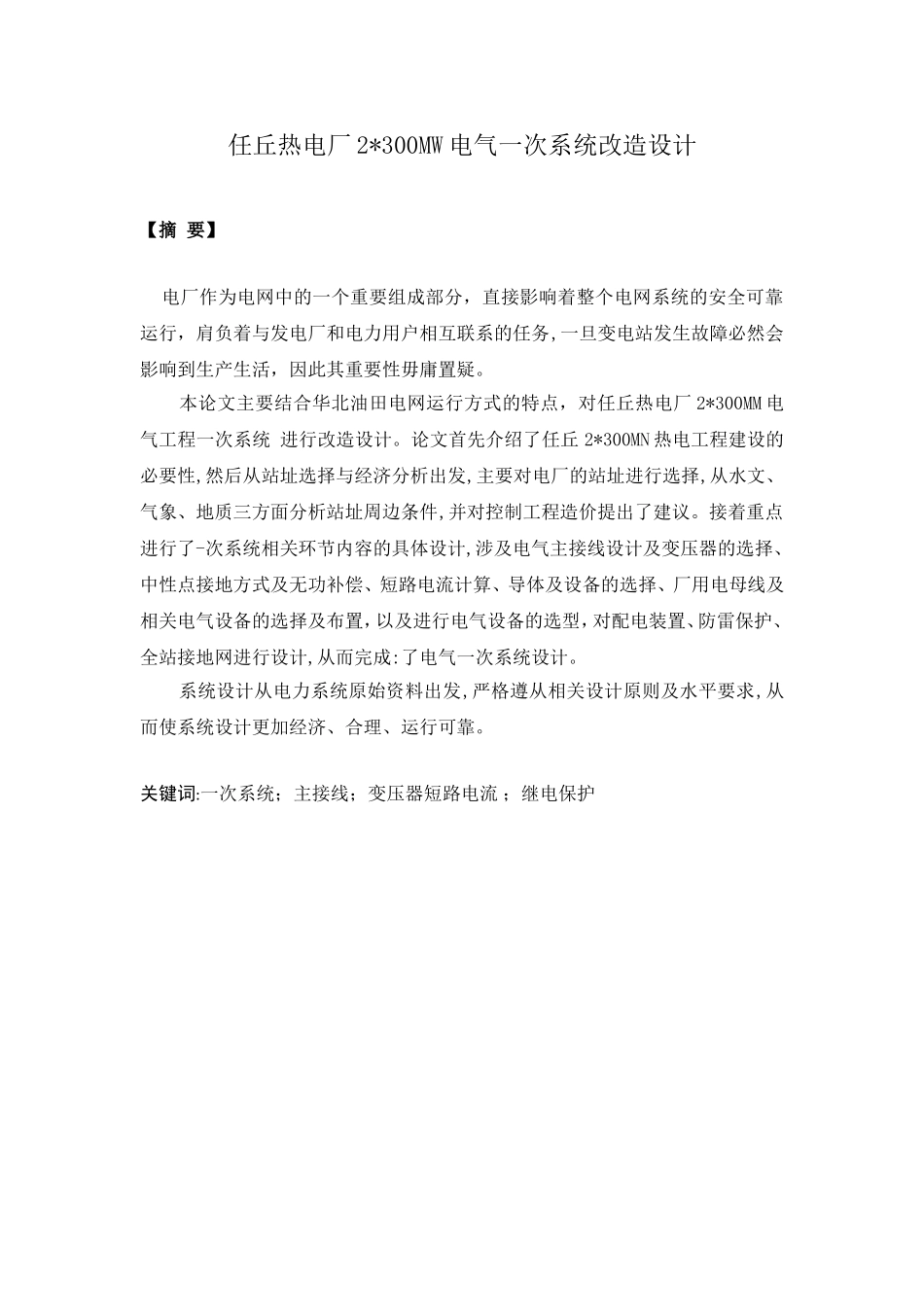

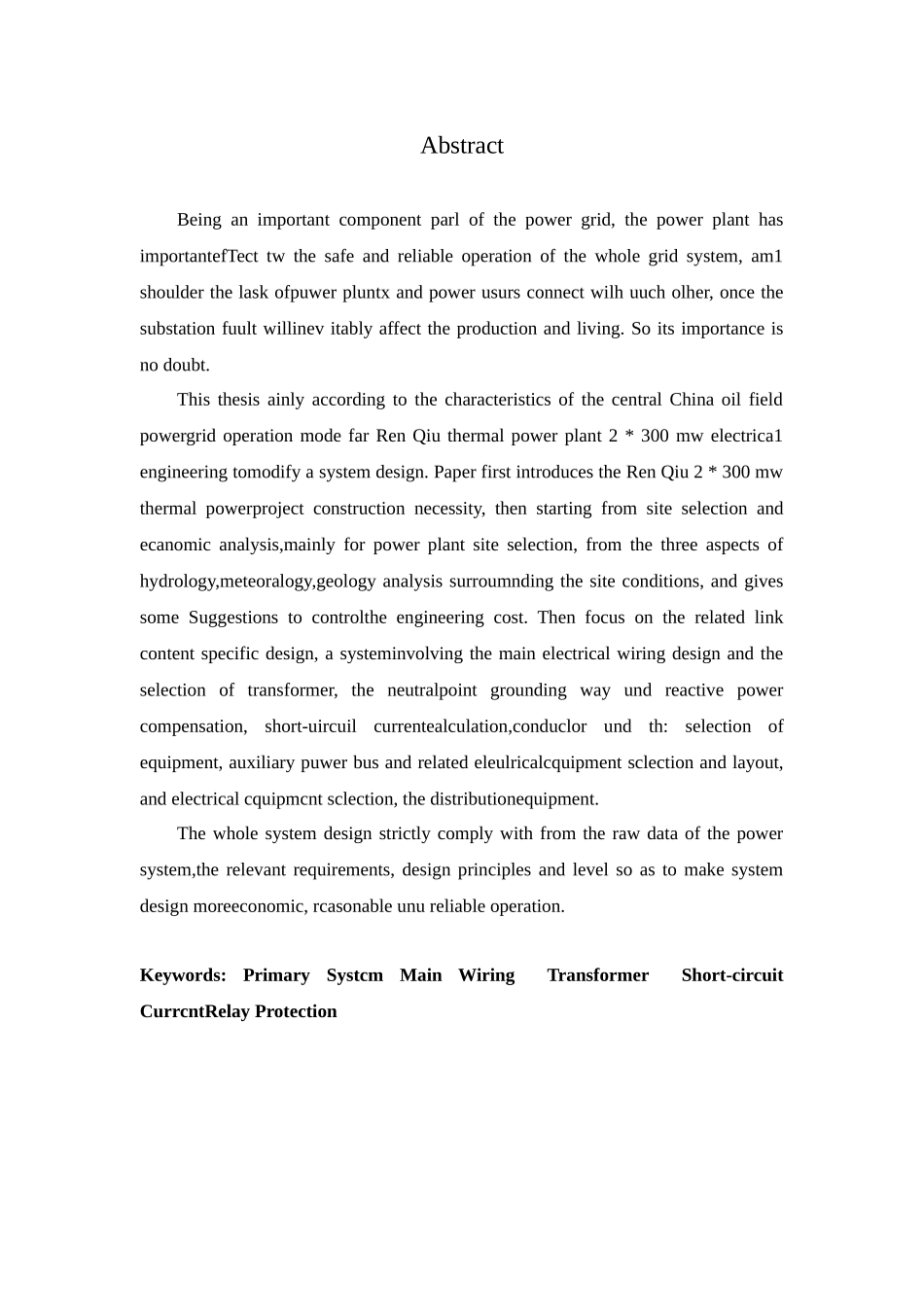

任丘热电厂2*300MW电气一次系统改造设计【摘要】电厂作为电网中的一个重要组成部分，直接影响着整个电网系统的安全可靠运行，肩负着与发电厂和电力用户相互联系的任务,一旦变电站发生故障必然会影响到生产生活，因此其重要性毋庸置疑。本论文主要结合华北油田电网运行方式的特点，对任丘热电厂2*300MM电气工程一次系统进行改造设计。论文首先介绍了任丘2*300MN热电工程建设的必要性,然后从站址选择与经济分析出发,主要对电厂的站址进行选择,从水文、气象、地质三方面分析站址周边条件,并对控制工程造价提出了建议。接着重点进行了-次系统相关环节内容的具体设计,涉及电气主接线设计及变压器的选择、中性点接地方式及无功补偿、短路电流计算、导体及设备的选择、厂用电母线及相关电气设备的选择及布置，以及进行电气设备的选型，对配电装置、防雷保护、全站接地网进行设计,从而完成:了电气一次系统设计。系统设计从电力系统原始资料出发,严格遵从相关设计原则及水平要求,从而使系统设计更加经济、合理、运行可靠。关键词:一次系统；主接线；变压器短路电流；继电保护AbstractBeinganimportantcomponentparlofthepowergrid,thepowerplanthasimportantefTecttwthesafeandreliableoperationofthewholegridsystem,am1shoulderthelaskofpuwerpluntxandpowerusursconnectwilhuucholher,oncethesubstationfuultwillinevitablyaffecttheproductionandliving.Soitsimportanceisnodoubt.ThisthesisainlyaccordingtothecharacteristicsofthecentralChinaoilfieldpowergridoperationmodefarRenQiuthermalpowerplant2*300mwelectrica1engineeringtomodifyasystemdesign.PaperfirstintroducestheRenQiu2*300mwthermalpowerprojectconstructionnecessity,thenstartingfromsiteselectionandecanomicanalysis,mainlyforpowerplantsiteselection,fromthethreeaspectsofhydrology,meteoralogy,geologyanalysissurroumndingthesiteconditions,andgivessomeSuggestionstocontroltheengineeringcost.Thenfocusontherelatedlinkcontentspecificdesign,asysteminvolvingthemainelectricalwiringdesignandtheselectionoftransformer,theneutralpointgroundingwayundreactivepowercompensation,short-uircuilcurrentealculation,conduclorundth:selectionofequipment,auxiliarypuwerbusandrelatedeleulricalcquipmentsclectionandlayout,andelectricalcquipmcntsclection,thedistributionequipment.Thewholesystemdesignstrictlycomplywithfromtherawdataofthepowersystem,therelevantrequirements,designprinciplesandlevelsoastomakesystemdesignmoreeconomic,rcasonableunureliableoperation.Keywords:PrimarySystcmMainWiringTransformerShort-circuitCurrcntRelayProtection1绪论1.1选题背景随着人民生活水平的提高，全国供热范围己由北向南扩展，采暖区域不断扩大,且随着夏季空调制冷热负荷迅速增加，制冷地区也在扩展。这些为热电联产建设提供的巨大市场空间，偏南区域热质与电冷联供进-步拓展了热电联产发展。根据《2010年热电联产发展规划及2020年远景发展目标》，全国2020年总发电装机容量约900GW,其中热电联产总装机容量约200GW,占22%。其中城市集中供热和工业生产用热装机容量约100GW。2001~2020年10年间，每年增加热电联产装机容量约9GW，节约8Mt标准煤"。任丘市是华北油田所在地,中国石油华北油田公司、中国石油华北石化公司驻在市区,是我国重要的石油化工基地。任丘市建城区面积达41平方公里、市区人口34.4万，城市化率达到53%，居全省各县市之首。目前任丘市还没有大型热源点，居民取暖仍旧采用污染严重、效率很低的分散采暖锅炉。而随着任丘市经济的迅速发展，人民生活水平的提高,对环境质量的要求也越来越高，存在集中供热减少污染物排放的需求。因此，任丘市工业、城区对供热需求的迅速增长，任丘热电工程实施热电联产，集中供热替代当地大量污染严重、效率很低的分散采暖锅炉，有利于改善当地及周边地区的环境状况，提高供热质量和人民生活水平并且能够满足三大工业区特别是石化基地内企业...
