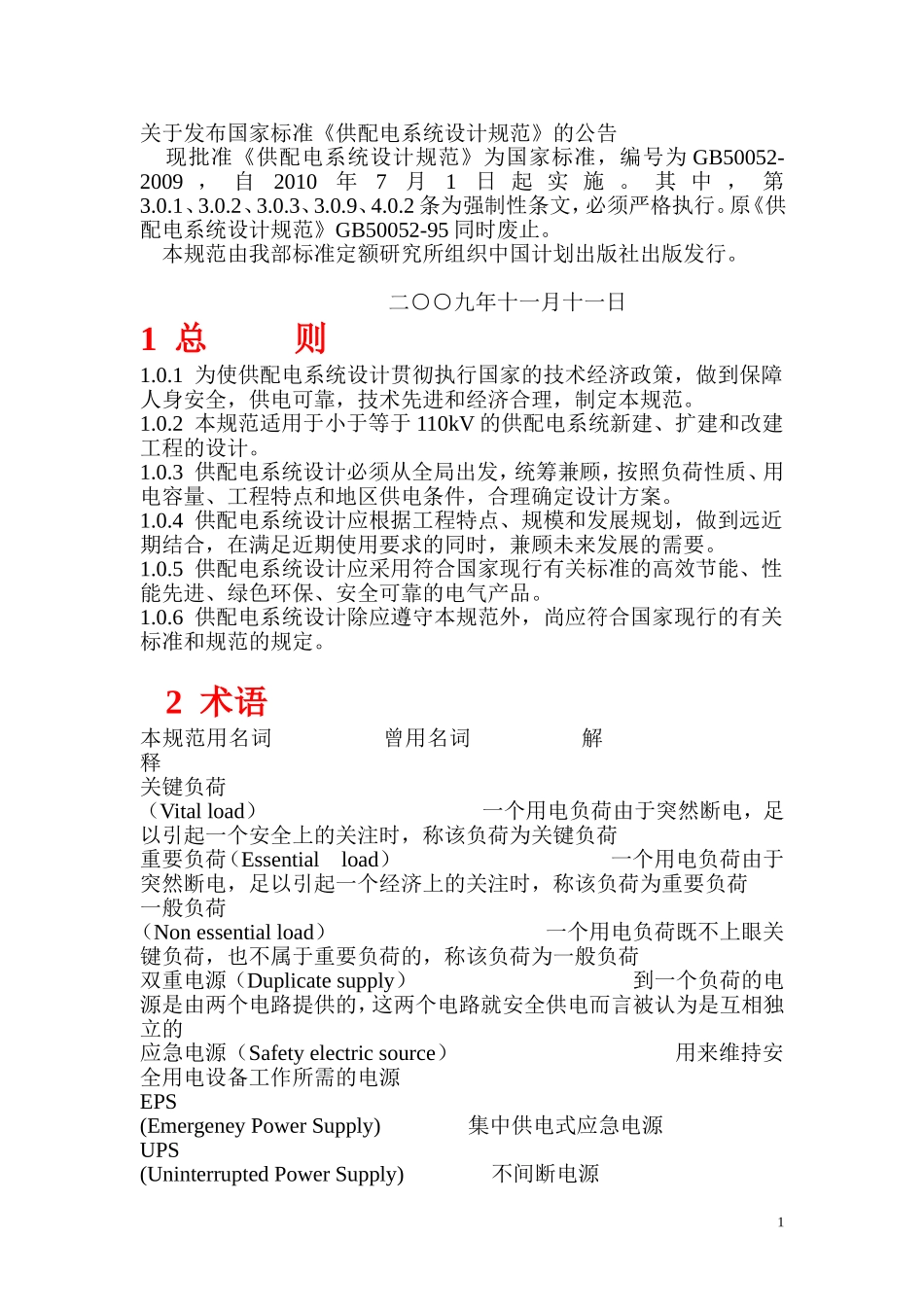

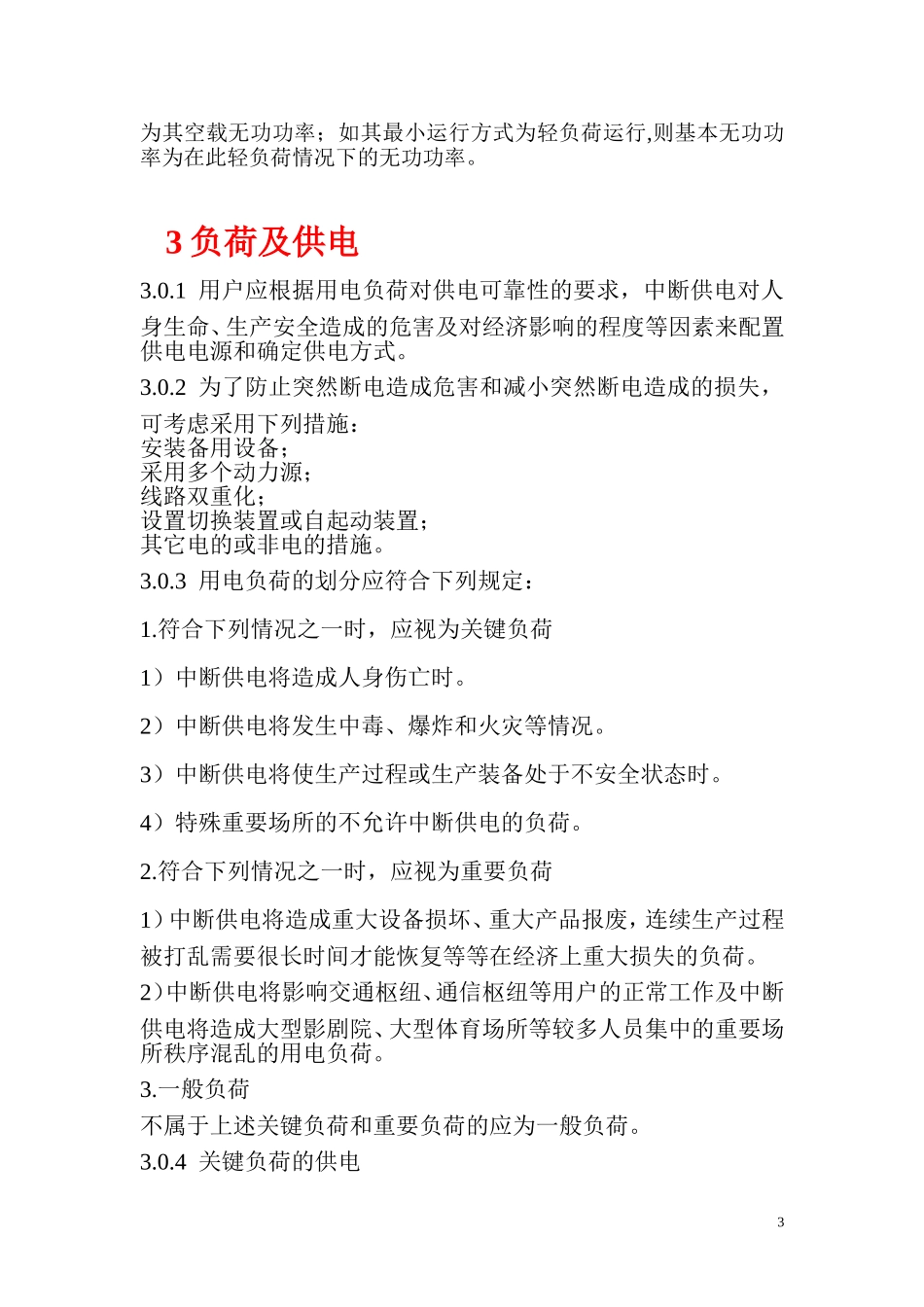

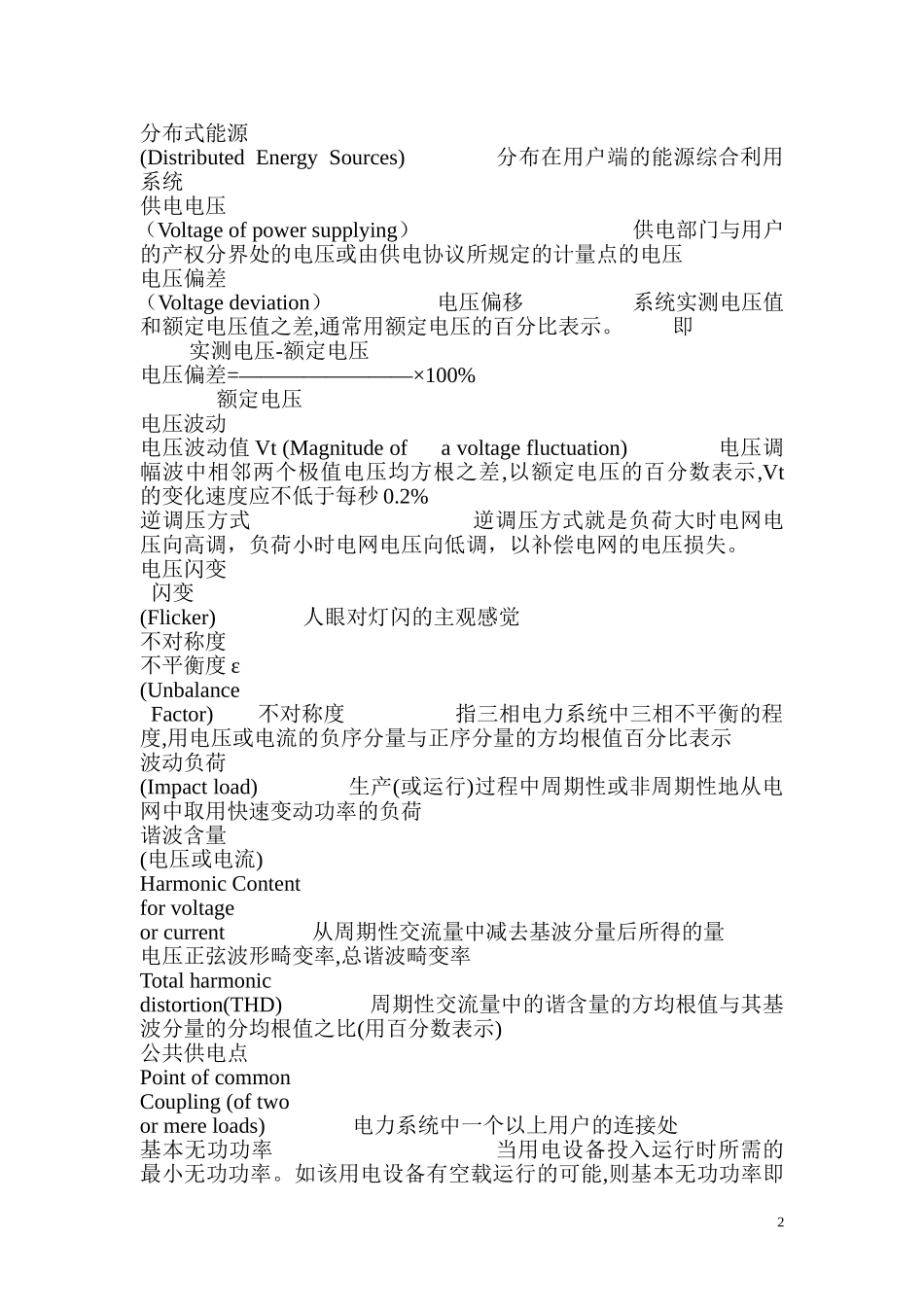

关于发布国家标准《供配电系统设计规范》的公告现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010年7月1日起实施。其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2条为强制性条文，必须严格执行。原《供配电系统设计规范》GB50052-95同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。二○○九年十一月十一日1总则1.0.1为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制定本规范。1.0.2本规范适用于小于等于110kV的供配电系统新建、扩建和改建工程的设计。1.0.3供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。1.0.4供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，在满足近期使用要求的同时，兼顾未来发展的需要。1.0.5供配电系统设计应采用符合国家现行有关标准的高效节能、性能先进、绿色环保、安全可靠的电气产品。1.0.6供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。2术语本规范用名词曾用名词解释关键负荷（Vitalload）一个用电负荷由于突然断电，足以引起一个安全上的关注时，称该负荷为关键负荷重要负荷（Essentialload）一个用电负荷由于突然断电，足以引起一个经济上的关注时，称该负荷为重要负荷一般负荷（Nonessentialload）一个用电负荷既不上眼关键负荷，也不属于重要负荷的，称该负荷为一般负荷双重电源（Duplicatesupply）到一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的应急电源（Safetyelectricsource）用来维持安全用电设备工作所需的电源EPS(EmergeneyPowerSupply)集中供电式应急电源UPS(UninterruptedPowerSupply)不间断电源1分布式能源(DistributedEnergySources)分布在用户端的能源综合利用系统供电电压（Voltageofpowersupplying）供电部门与用户的产权分界处的电压或由供电协议所规定的计量点的电压电压偏差（Voltagedeviation）电压偏移系统实测电压值和额定电压值之差,通常用额定电压的百分比表示。即实测电压-额定电压电压偏差=————————×100%额定电压电压波动电压波动值Vt(Magnitudeofavoltagefluctuation)电压调幅波中相邻两个极值电压均方根之差,以额定电压的百分数表示,Vt的变化速度应不低于每秒0.2%逆调压方式逆调压方式就是负荷大时电网电压向高调，负荷小时电网电压向低调，以补偿电网的电压损失。电压闪变闪变(Flicker)人眼对灯闪的主观感觉不对称度不平衡度ε(UnbalanceFactor)不对称度指三相电力系统中三相不平衡的程度,用电压或电流的负序分量与正序分量的方均根值百分比表示波动负荷(Impactload)生产(或运行)过程中周期性或非周期性地从电网中取用快速变动功率的负荷谐波含量(电压或电流)HarmonicContentforvoltageorcurrent从周期性交流量中减去基波分量后所得的量电压正弦波形畸变率,总谐波畸变率Totalharmonicdistortion(THD)周期性交流量中的谐含量的方均根值与其基波分量的分均根值之比(用百分数表示)公共供电点PointofcommonCoupling(oftwoormereloads)电力系统中一个以上用户的连接处基本无功功率当用电设备投入运行时所需的最小无功功率。如该用电设备有空载运行的可能,则基本无功功率即2为其空载无功功率；如其最小运行方式为轻负荷运行,则基本无功功率为在此轻负荷情况下的无功功率。3负荷及供电3.0.1用户应根据用电负荷对供电可靠性的要求，中断供电对人身生命、生产安全造成的危害及对经济影响的程度等因素来配置供电电源和确定供电方式。3.0.2为了防止突然断电造成危害和减小突然断电造成的损失，可考虑采用下列措施：安装备用设备；采用多个动力源；线路双重化；设置切换装置或自起动装置；其它电的或非电的措施。3.0.3用电负荷的划分应符合下列规定：1.符合下列情况之一时，应视为关键负荷1）中断供电将造成人身伤亡时。2）中断供电将发生中毒、爆炸和火灾等情况。3）中断供电将使生产过程或生产装备处于不安全状态时。4）特殊重要场所的不允许中断供电的负荷。2.符合下列情况之一...
