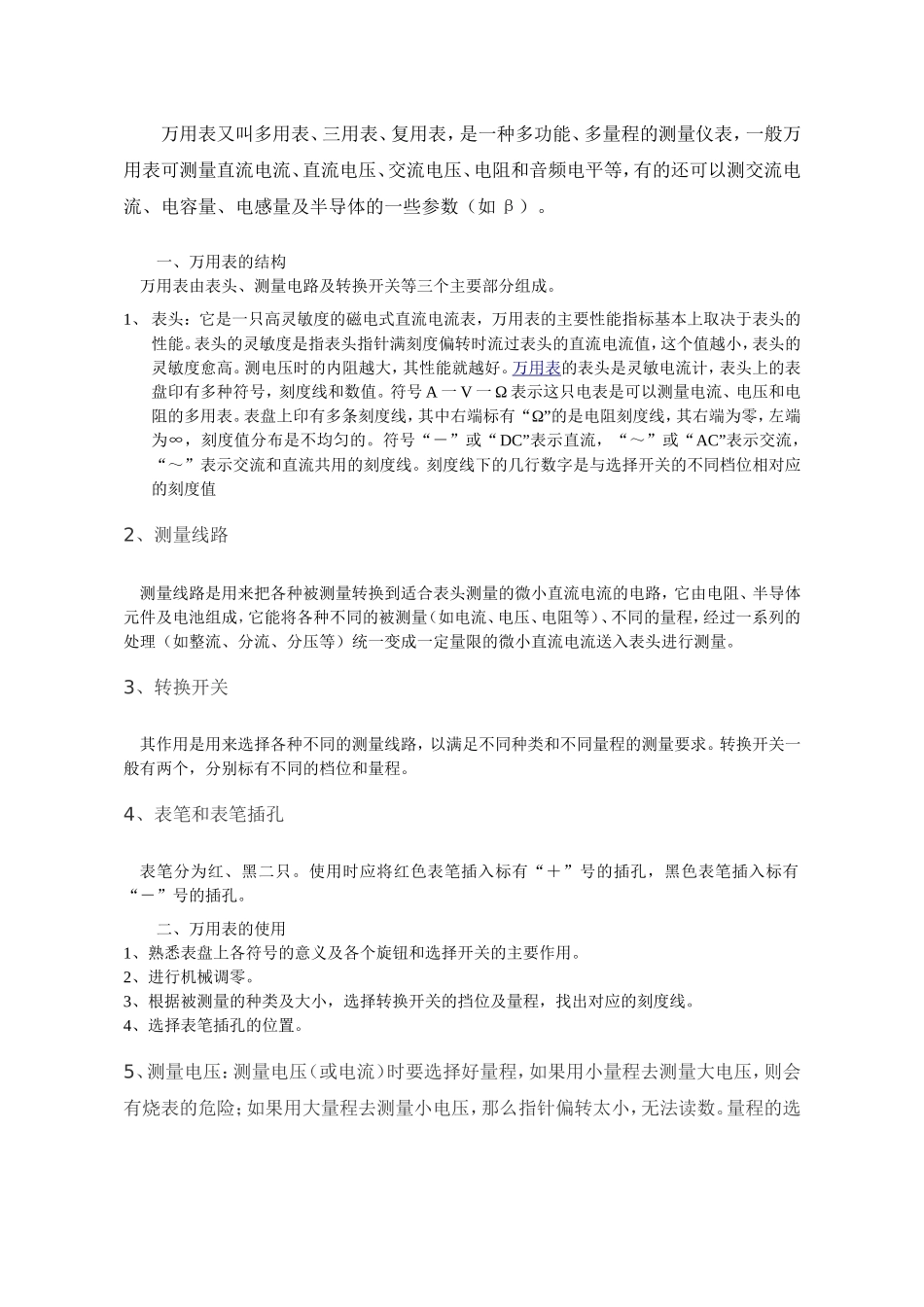

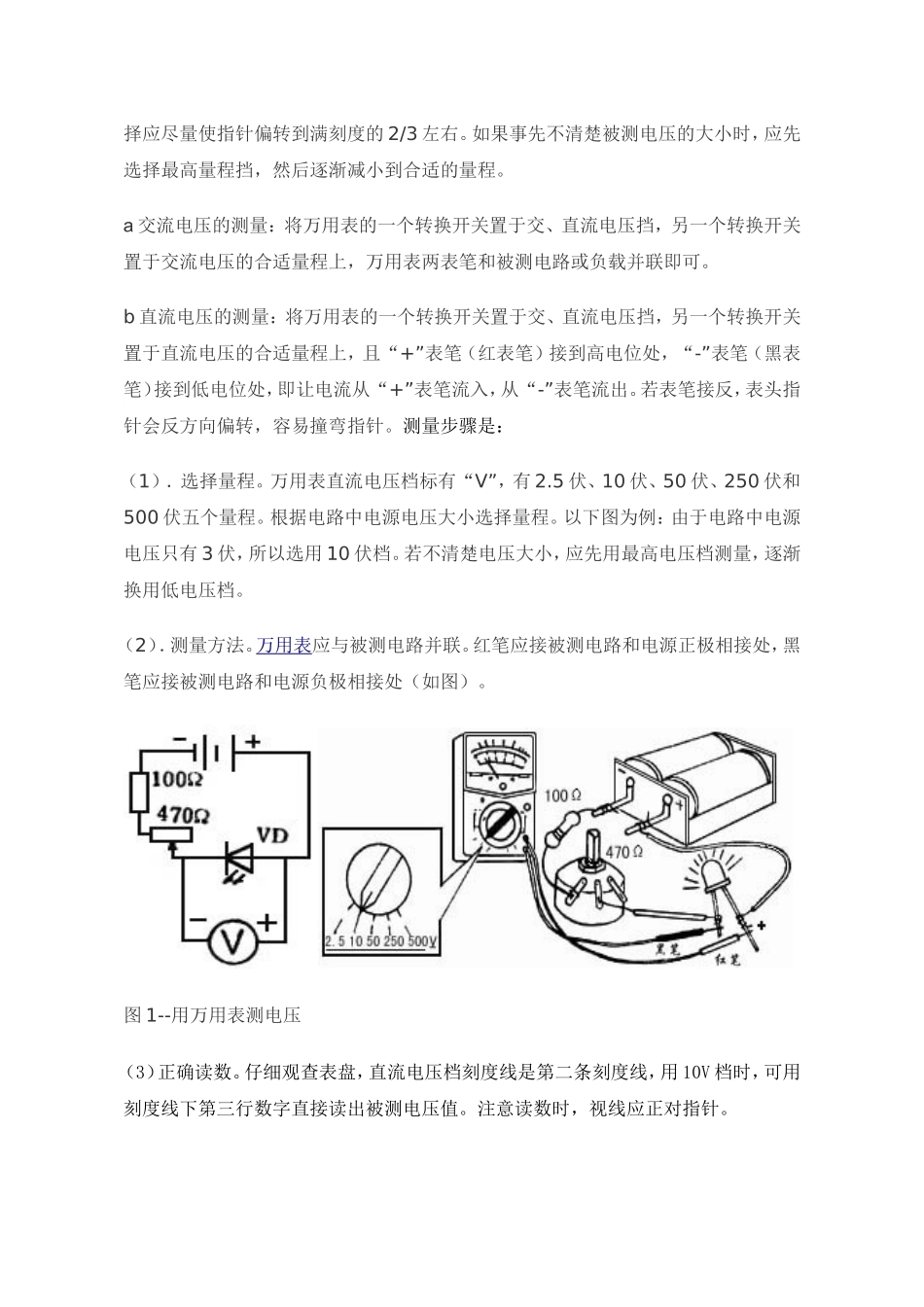

常用电工仪器仪表使用第一测量的基本知识一、测量仪表的分类测量仪表的分类如下：1、根据被测量的名称（或单位）分类：有电流表、电压表、功率表、兆欧表等；2、按作用原理分类：主要有磁电式、电磁式、电动式、感应式等；磁电式—C、整流式—L、热偶式—E、电磁式—T、电动式、铁磁电动式—D、感应式—G、静电式—Q3、根据仪表的测量方式分类：有直读式仪表和比较式仪表；4、根据仪表所测的电流种类分类：有直流仪表、交流仪表、交直流两用仪表；5、按仪表的准确度等级分类；6、根据对磁场防御能力和使用条件分类等等。二、测量方法测量方法是制获得测量结果的手段或途径，对使用什么仪器，没有限制。测量方法可分为：1.直接测量：未知量的测量结果直接由实验数据获得；2.间接测量：未知量的结果由直接测量的量代入公式计算而得到；3.组合测量：未知量与测量量的关系更为复杂，需通过较为复杂的运算、推导而得到其结果。采用什么样的测量方法，要根据测量条件，被测量的特性以及对准确度的要求等进行选择，目的是得到合乎要求的、科学可靠的实验结果。三、电工测量的内容1、“电磁能”量的测量，如电流、电压、电功率、电场强度，电磁干扰、噪声等的测量；2、电信号的特性的测量，如波形、保真度(失真度)、频率(周期)、相位、脉冲参数、调制度、信号频谱、信／噪比以及逻辑状态等的测量；3、元件及电路参数的测量，例如电阻、电感、电容、电子器件(电子管、晶体管、场效应管及集成电路等)的测量、电路(含电子设备及仪器等)的频率响应、通带宽度、品质因数、相位移、延时、衰减、增益的测量以及特性曲线(如频率特性曲线、器件的伏安特性曲线)的测量;第二万用表的使用万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。一、万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。1、表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。万用表的表头是灵敏电流计，表头上的表盘印有多种符号，刻度线和数值。符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值2、测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成，它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。3、转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。4、表笔和表笔插孔表笔分为红、黑二只。使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。二、万用表的使用1、熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。2、进行机械调零。3、根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。4、选择表笔插孔的位置。5、测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。量程的选择应尽量使指针偏转到满刻度的2/3左右。如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。a交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。b直流电压的测量：将万用表的一个转换开关置...
