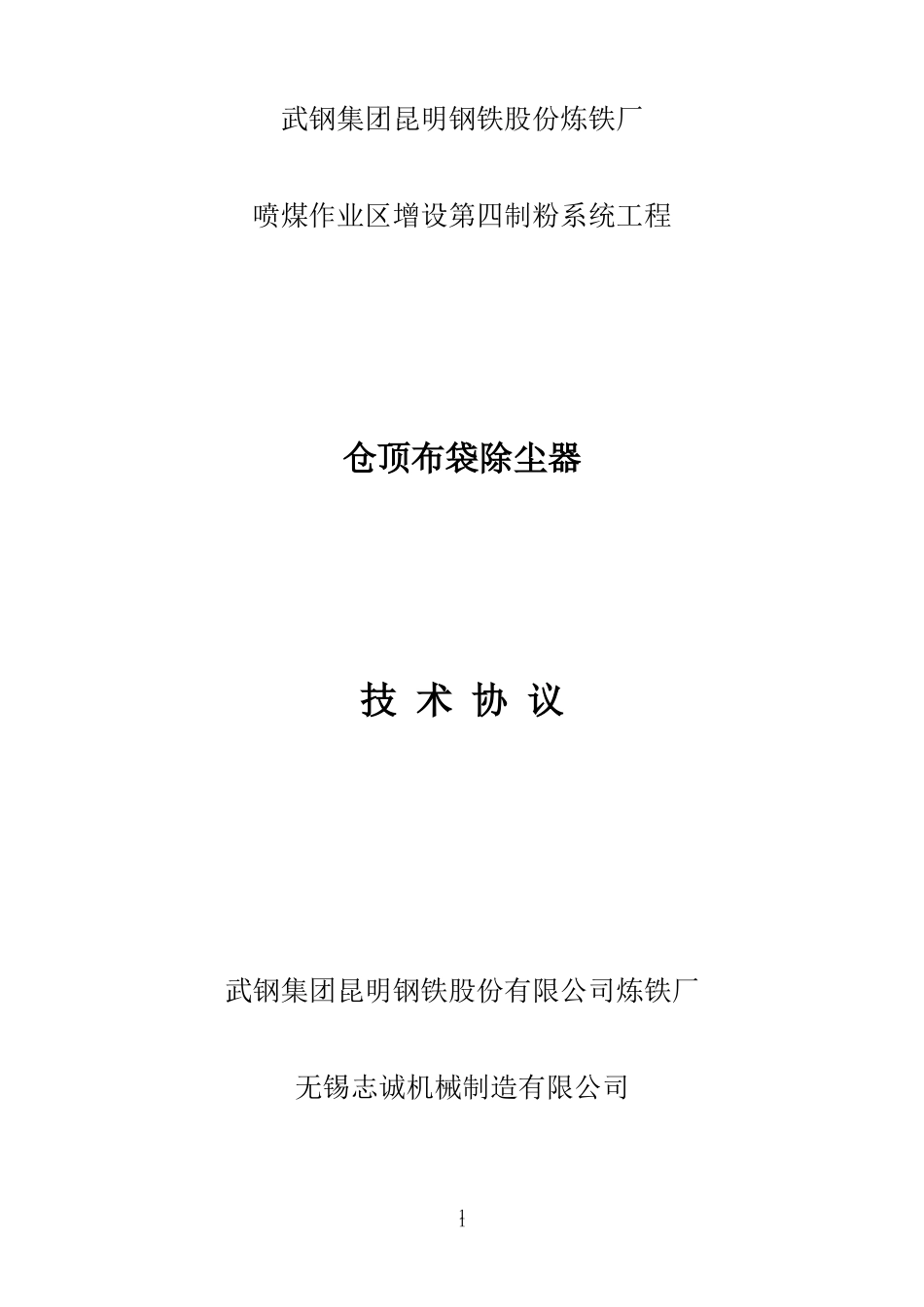

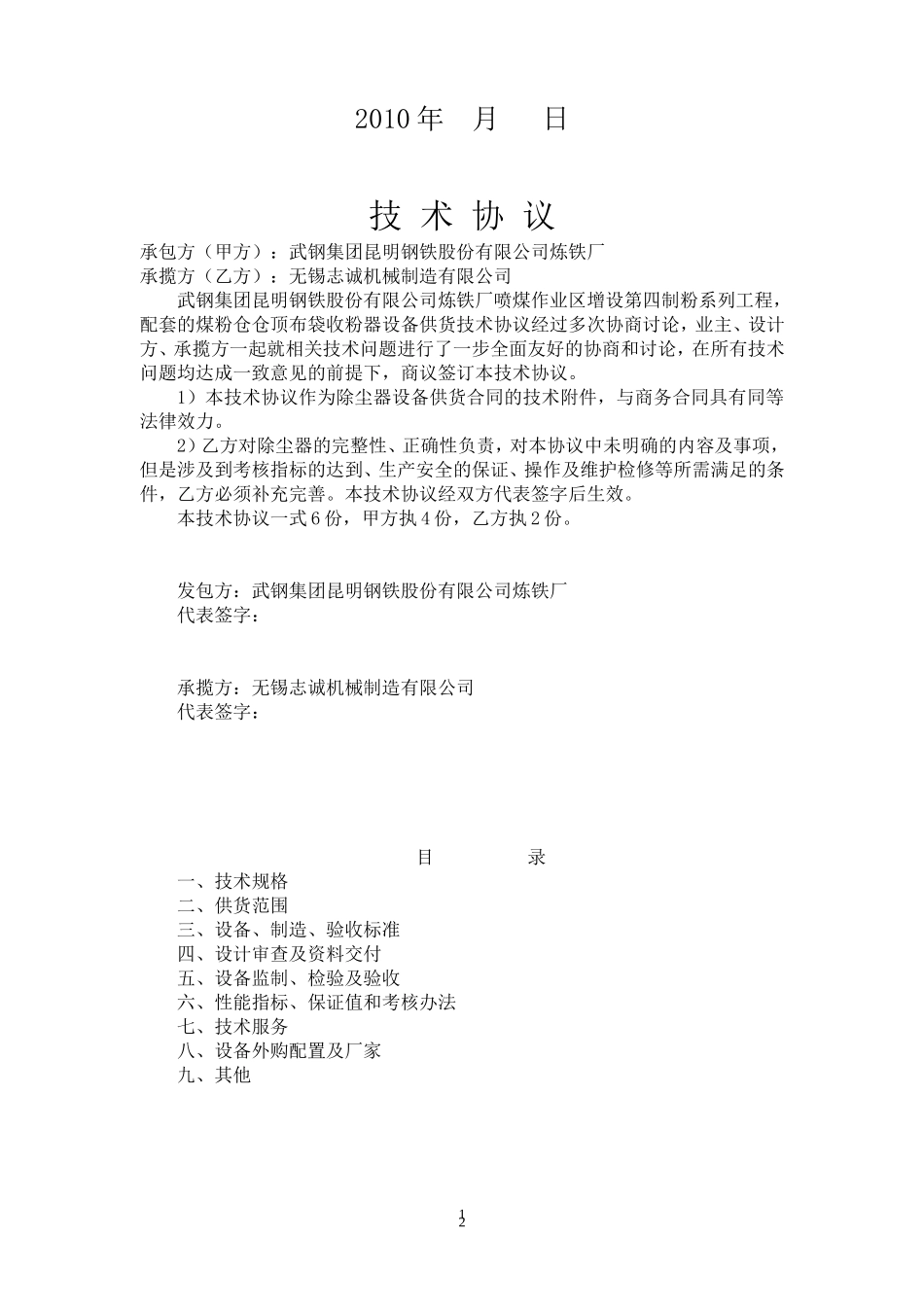

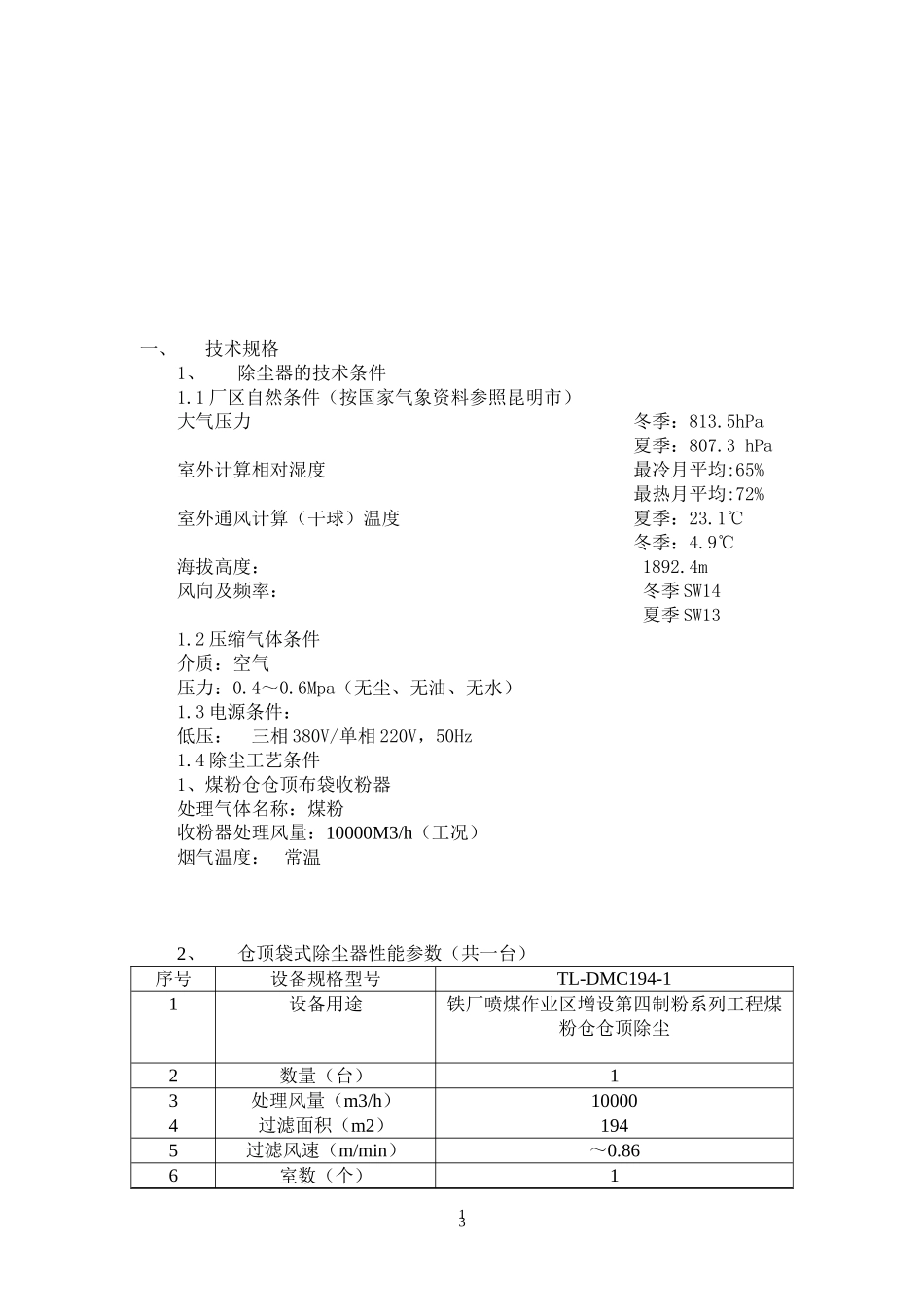

武钢集团昆明钢铁股份炼铁厂喷煤作业区增设第四制粉系统工程仓顶布袋除尘器技术协议武钢集团昆明钢铁股份有限公司炼铁厂无锡志诚机械制造有限公司112010年月日技术协议承包方（甲方）：武钢集团昆明钢铁股份有限公司炼铁厂承揽方（乙方）：无锡志诚机械制造有限公司武钢集团昆明钢铁股份有限公司炼铁厂喷煤作业区增设第四制粉系列工程，配套的煤粉仓仓顶布袋收粉器设备供货技术协议经过多次协商讨论，业主、设计方、承揽方一起就相关技术问题进行了一步全面友好的协商和讨论，在所有技术问题均达成一致意见的前提下，商议签订本技术协议。1）本技术协议作为除尘器设备供货合同的技术附件，与商务合同具有同等法律效力。2）乙方对除尘器的完整性、正确性负责，对本协议中未明确的内容及事项，但是涉及到考核指标的达到、生产安全的保证、操作及维护检修等所需满足的条件，乙方必须补充完善。本技术协议经双方代表签字后生效。本技术协议一式6份，甲方执4份，乙方执2份。发包方：武钢集团昆明钢铁股份有限公司炼铁厂代表签字：承揽方：无锡志诚机械制造有限公司代表签字：目录一、技术规格二、供货范围三、设备、制造、验收标准四、设计审查及资料交付五、设备监制、检验及验收六、性能指标、保证值和考核办法七、技术服务八、设备外购配置及厂家九、其他21一、技术规格1、除尘器的技术条件1.1厂区自然条件（按国家气象资料参照昆明市）大气压力冬季：813.5hPa夏季：807.3hPa室外计算相对湿度最冷月平均:65%最热月平均:72%室外通风计算（干球）温度夏季：23.1℃冬季：4.9℃海拔高度：1892.4m风向及频率：冬季SW14夏季SW131.2压缩气体条件介质：空气压力：0.4～0.6Mpa（无尘、无油、无水）1.3电源条件：低压：三相380V/单相220V，50Hz1.4除尘工艺条件1、煤粉仓仓顶布袋收粉器处理气体名称：煤粉收粉器处理风量：10000M3/h（工况）烟气温度：常温2、仓顶袋式除尘器性能参数（共一台）序号设备规格型号TL-DMC194-11设备用途铁厂喷煤作业区增设第四制粉系列工程煤粉仓仓顶除尘2数量（台）13处理风量（m3/h）100004过滤面积（m2）1945过滤风速（m/min）～0.866室数（个）1317滤袋规格（mm）φ130*33008滤袋数量（条）1449袋笼规格（mm）φ125*325010袋笼数量（只）14411滤袋材质500g/m防油/水/静电涤纶针刺毡12收尘器阻力（Pa）≤150013承受负压（Pa）1400014清灰压缩空气（Mpa）0.3-0.515耗气量（m/min）0.216进口气体温度（℃）≤120常温17入口含尘浓度（g/Nm）≤100018出口含尘浓度（mg/Nm）≤5019漏风系数（%）＜220脉冲阀规格型号1.5”（进口高原淹没阀）21脉冲阀数量（只）1222设备外形尺寸（mm）2940*2520*5100二、供货范围昆钢炼铁厂喷煤作业区增设第四制粉系列工程仓顶布袋除尘器，过滤面积194m2，1台；供货范围包括：1、除尘本体：供货范围前从除尘器进口法兰开始，反到出口法兰，上到除尘器顶部，下至中部箱体框架梁含平台、梯子、防暴阀、配套风机，包括设计、制作供货、调试。2、压缩空气系统：从进口阀门（包括阀门及其配对法兰）开始到脉冲清灰出口，包括减压阀一只气动三元件两只以及除尘器本体距柱脚1.5m以内所有气路连接气管。3、电控、仪表系统的设计分工和供货范围说明3.1供货范围乙方提供以下设备及说明：1）脉冲阀的现场端子柜和操作箱、除尘器本体照明设施（灯具和照明箱）；2）除尘器本体各用电点、各控制点到现场端子柜、操作箱和检修电源箱之间所有的电缆材料及穿线管材不含在供货范围之内。三、设计、制造、验收标准说明：以下标准仅作为参考，在除尘器的设计及制造过程中必须严格按最新的相关行业标准和有关国家标准执行。《焊接质量保证一般原则》GB/T12467-1998《机电产品包装通用技术条件》GB-T13384《工业污染物排放标准》GB4280-84《焊接接头的基本形式与尺寸》GB985-986-88《钢结构设计规范》GBJ17-88《袋式除尘器用滤料及滤袋技术条件》GB12625-90《袋式除尘器用直角式电磁阀脉冲阀技术条件》JB/T5916-91《袋式除尘器用滤袋框架技术条件》JB/T5917-91《脉冲喷吹袋式除尘器技术条件》ZBH88011-89《袋式除尘器性能测试方法》GB12138-89《钢制平台、扶手...
