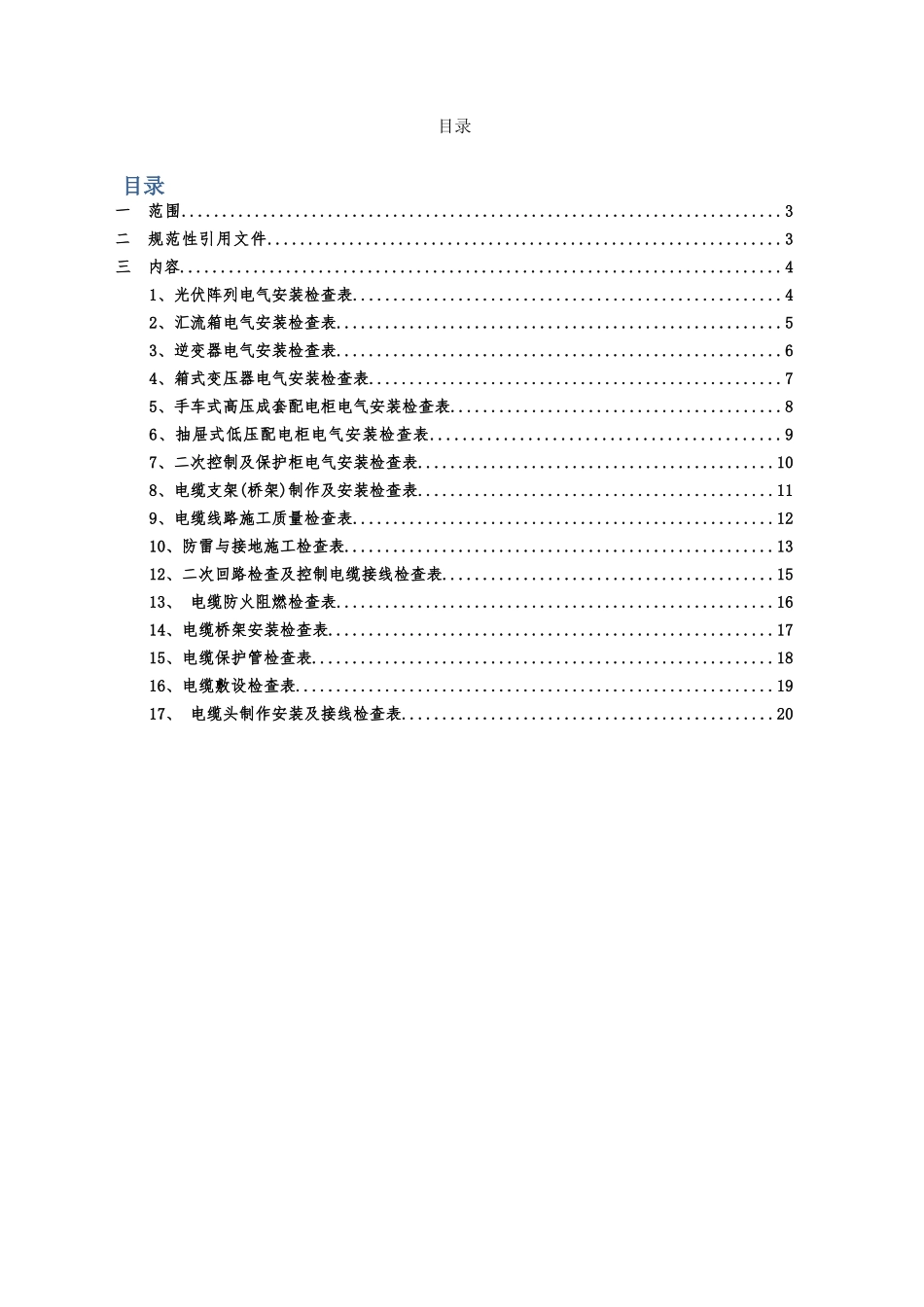

光伏发电站电气检查表目录目录一范围..........................................................................3二规范性引用文件...............................................................3三内容..........................................................................41、光伏阵列电气安装检查表.....................................................42、汇流箱电气安装检查表.......................................................53、逆变器电气安装检查表.......................................................64、箱式变压器电气安装检查表...................................................75、手车式高压成套配电柜电气安装检查表.........................................86、抽屉式低压配电柜电气安装检查表...........................................97、二次控制及保护柜电气安装检查表............................................108、电缆支架(桥架)制作及安装检查表............................................119、电缆线路施工质量检查表....................................................1210、防雷与接地施工检查表.....................................................1312、二次回路检查及控制电缆接线检查表.........................................1513、电缆防火阻燃检查表......................................................1614、电缆桥架安装检查表.......................................................1715、电缆保护管检查表.........................................................1816、电缆敷设检查表...........................................................1917、电缆头制作安装及接线检查表..............................................203一范围本标准规定了光伏发电工程并网前必须完成的工作内容的最低技术要求。本检查表中未具体列出的内容应按国家电网标准或国家标准执行二规范性引用文件本标准引用下列文件中的条款:DL/T5161电气装置安装工程质量检查验收及评定规程DL/T5210电力建设施工质量验收及评价规程4三内容1、光伏阵列电气安装检查表序号检查验收项目性质质量标准检查验收方法和器具1外观（前板及背板）主要无损伤、划伤、变形观察2型号主要型号统一(瓦数，电流档位等)观察3螺栓紧固符合厂家及设计技术要求弹簧垫圈目测力矩扳手检测4安装角度主要方向正确，且偏差≤1°角度仪5MC4插头绑扎组件之间的MC4插头应绑扎于C型钢上部，固定可靠，统一美观观察6引出线主要MC4插头连接良好，线号管清晰正确，跨接阵列及埋地时应按设计要求做好套管保护观察及对照图纸7接地安装符合图纸设计要求（阵列接地及组件接地）对照图纸52、汇流箱电气安装检查表序号检查验收项目性质质量标准检查验收方法和器具1元器件完好、无松动内部检查2开关和熔断器主要断开灵活、可靠操作试验3支架和固定螺栓镀锌件镀锌层应完好外观检查44平方线接线主要接线或插头应牢靠，线号管清晰正确实测5每个回路电压测量主要回路电压正常实测6汇流箱出线接线主要接线正负极正确，与接线端接触良好，铠装电缆做好接地，线鼻子符合要求，电缆牌符合要求观察及依据相关国家标准7接地应牢固、可靠对照标准检查8接地线的截面符合设计要求卡尺实测9汇流箱进线端与接地端绝缘电阻主要绝缘电阻不小于2MΩ，送电前应再次测量用兆欧表测试10防火封堵主要孔洞应做好防火封堵观察11电缆排布4平方线、之流电缆、通讯电缆应排布美观，符合相关规范观察63、逆变器电气安装检查表序号检查验收项目性质质量标准检查验收方法和器具1接地（100kW及以上的逆变器应保证两点接地）应牢固、可靠对照标准检查2接地线的截面符合设计要求卡尺实测3交流及直流电缆接线主要线鼻子符合要求，固定螺栓紧固到位，与接线铜排接触良好，三指套或二指套符合要求，绝缘完好，带钢凯电缆应做好接地，电缆牌符合要求观察及依据相应国家标准4交流侧电缆接线前电缆绝缘主要绝缘电阻不小于2MΩ，校对电缆相序用兆欧表测试5直流侧电缆接线前电缆...
