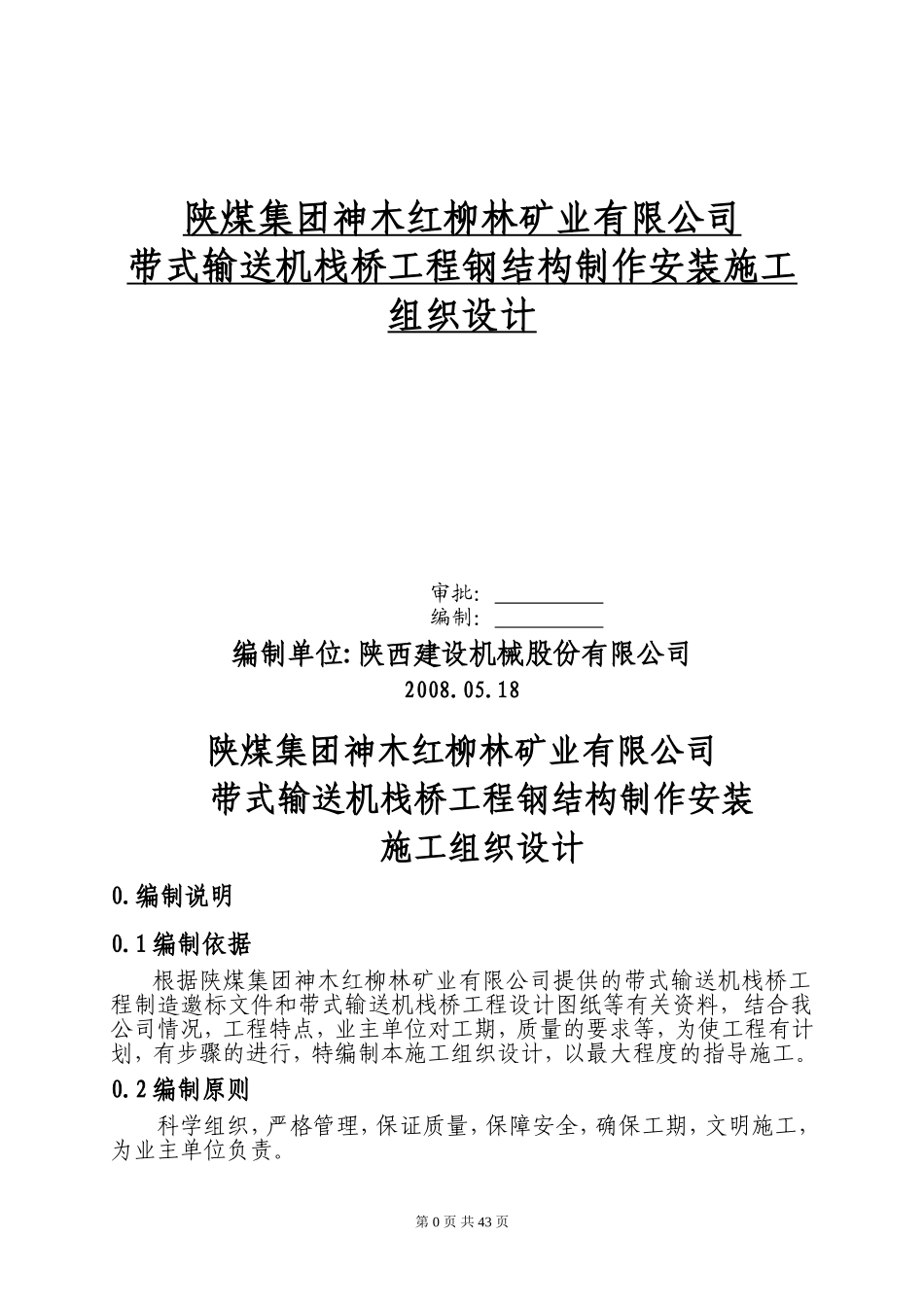

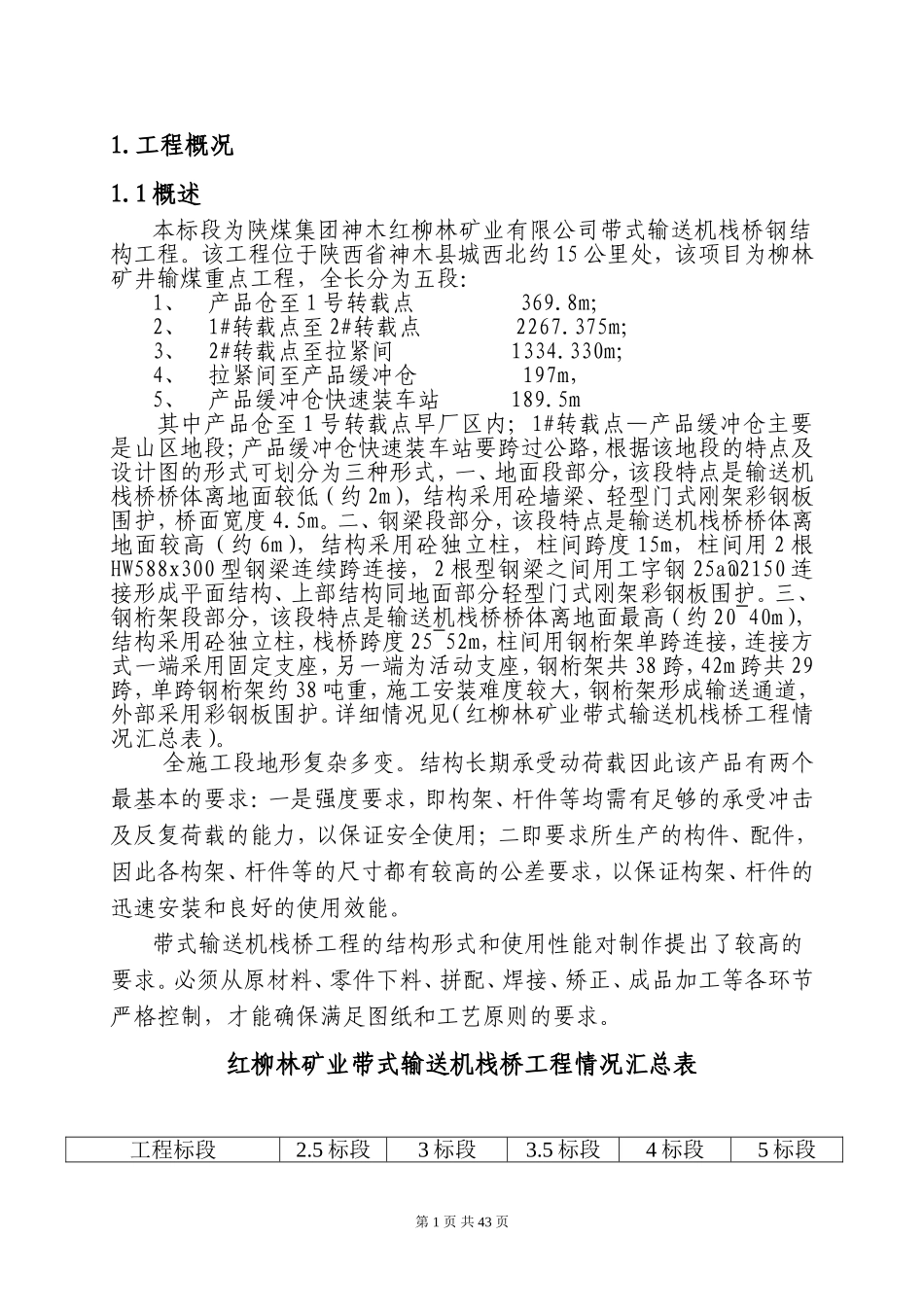

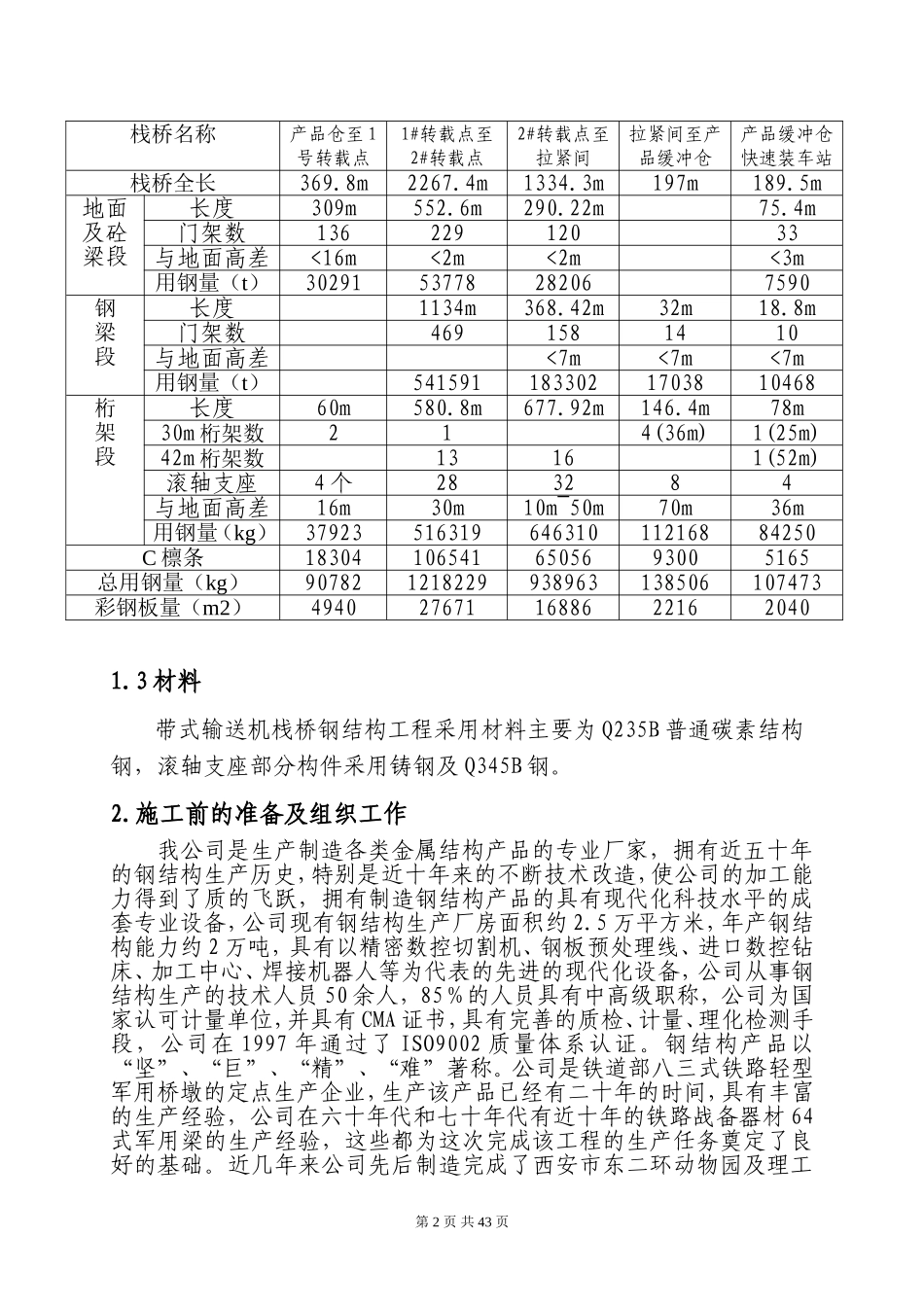

陕煤集团神木红柳林矿业有限公司带式输送机栈桥工程钢结构制作安装施工组织设计审批：编制：编制单位:陕西建设机械股份有限公司2008.05.18陕煤集团神木红柳林矿业有限公司带式输送机栈桥工程钢结构制作安装施工组织设计0.编制说明0.1编制依据根据陕煤集团神木红柳林矿业有限公司提供的带式输送机栈桥工程制造邀标文件和带式输送机栈桥工程设计图纸等有关资料，结合我公司情况，工程特点，业主单位对工期，质量的要求等，为使工程有计划，有步骤的进行，特编制本施工组织设计，以最大程度的指导施工。0.2编制原则科学组织，严格管理，保证质量，保障安全，确保工期，文明施工，为业主单位负责。第0页共43页1.工程概况1.1概述本标段为陕煤集团神木红柳林矿业有限公司带式输送机栈桥钢结构工程。该工程位于陕西省神木县城西北约15公里处，该项目为柳林矿井输煤重点工程，全长分为五段：1、产品仓至1号转载点369.8m；2、1#转载点至2#转载点2267.375m；3、2#转载点至拉紧间1334.330m；4、拉紧间至产品缓冲仓197m，5、产品缓冲仓快速装车站189.5m其中产品仓至1号转载点早厂区内；1#转载点—产品缓冲仓主要是山区地段；产品缓冲仓快速装车站要跨过公路，根据该地段的特点及设计图的形式可划分为三种形式，一、地面段部分，该段特点是输送机栈桥桥体离地面较低（约2m），结构采用砼墙梁、轻型门式刚架彩钢板围护，桥面宽度4.5m。二、钢梁段部分，该段特点是输送机栈桥桥体离地面较高（约6m），结构采用砼独立柱，柱间跨度15m，柱间用2根HW588x300型钢梁连续跨连接，2根型钢梁之间用工字钢25a@2150连接形成平面结构、上部结构同地面部分轻型门式刚架彩钢板围护。三、钢桁架段部分，该段特点是输送机栈桥桥体离地面最高（约20~40m），结构采用砼独立柱，栈桥跨度25~52m，柱间用钢桁架单跨连接，连接方式一端采用固定支座，另一端为活动支座，钢桁架共38跨，42m跨共29跨，单跨钢桁架约38吨重，施工安装难度较大，钢桁架形成输送通道，外部采用彩钢板围护。详细情况见（红柳林矿业带式输送机栈桥工程情况汇总表）。全施工段地形复杂多变。结构长期承受动荷载因此该产品有两个最基本的要求：一是强度要求，即构架、杆件等均需有足够的承受冲击及反复荷载的能力，以保证安全使用；二即要求所生产的构件、配件，因此各构架、杆件等的尺寸都有较高的公差要求，以保证构架、杆件的迅速安装和良好的使用效能。带式输送机栈桥工程的结构形式和使用性能对制作提出了较高的要求。必须从原材料、零件下料、拼配、焊接、矫正、成品加工等各环节严格控制，才能确保满足图纸和工艺原则的要求。红柳林矿业带式输送机栈桥工程情况汇总表工程标段2.5标段3标段3.5标段4标段5标段第1页共43页栈桥名称产品仓至1号转载点1#转载点至2#转载点2#转载点至拉紧间拉紧间至产品缓冲仓产品缓冲仓快速装车站栈桥全长369.8m2267.4m1334.3m197m189.5m地面及砼梁段长度309m552.6m290.22m75.4m门架数13622912033与地面高差<16m<2m<2m<3m用钢量（t）3029153778282067590钢梁段长度1134m368.42m32m18.8m门架数4691581410与地面高差<7m<7m<7m用钢量（t）5415911833021703810468桁架段长度60m580.8m677.92m146.4m78m30m桁架数214(36m)1(25m)42m桁架数13161(52m)滚轴支座4个283284与地面高差16m30m10m~50m70m36m用钢量（kg）3792351631964631011216884250C檩条183041065416505693005165总用钢量（kg）907821218229938963138506107473彩钢板量（m2）49402767116886221620401.3材料带式输送机栈桥钢结构工程采用材料主要为Q235B普通碳素结构钢，滚轴支座部分构件采用铸钢及Q345B钢。2.施工前的准备及组织工作我公司是生产制造各类金属结构产品的专业厂家，拥有近五十年的钢结构生产历史，特别是近十年来的不断技术改造，使公司的加工能力得到了质的飞跃，拥有制造钢结构产品的具有现代化科技水平的成套专业设备，公司现有钢结构生产厂房面积约2.5万平方米，年产钢结构能力约2万吨，具有以精密数控切割机、钢板预处理线、进口数控钻床、加工中心、焊接机器人等为代表的先进的现代化设备，公司从事钢结构生产的技术人员50余人，85％的人员...
