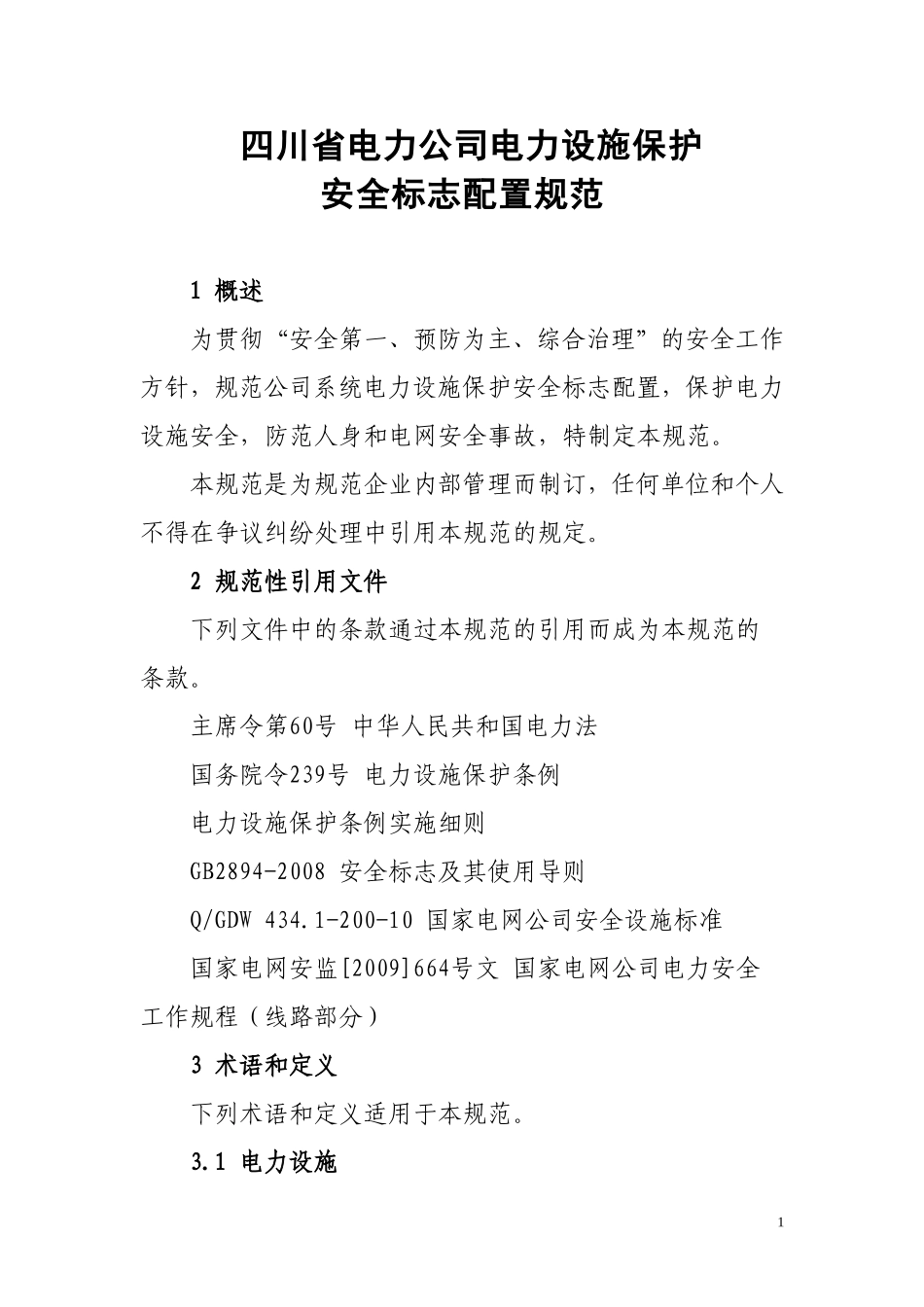

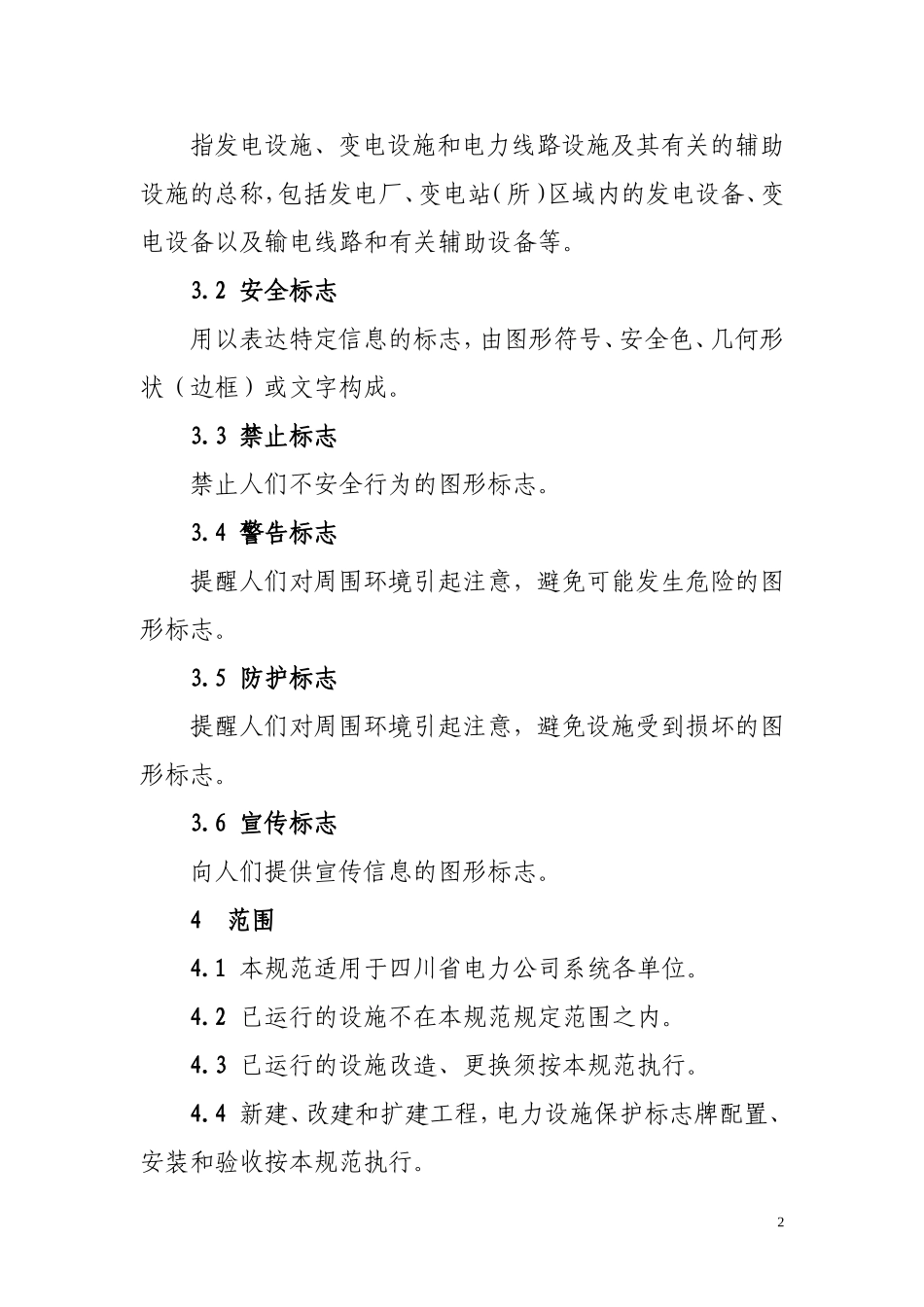

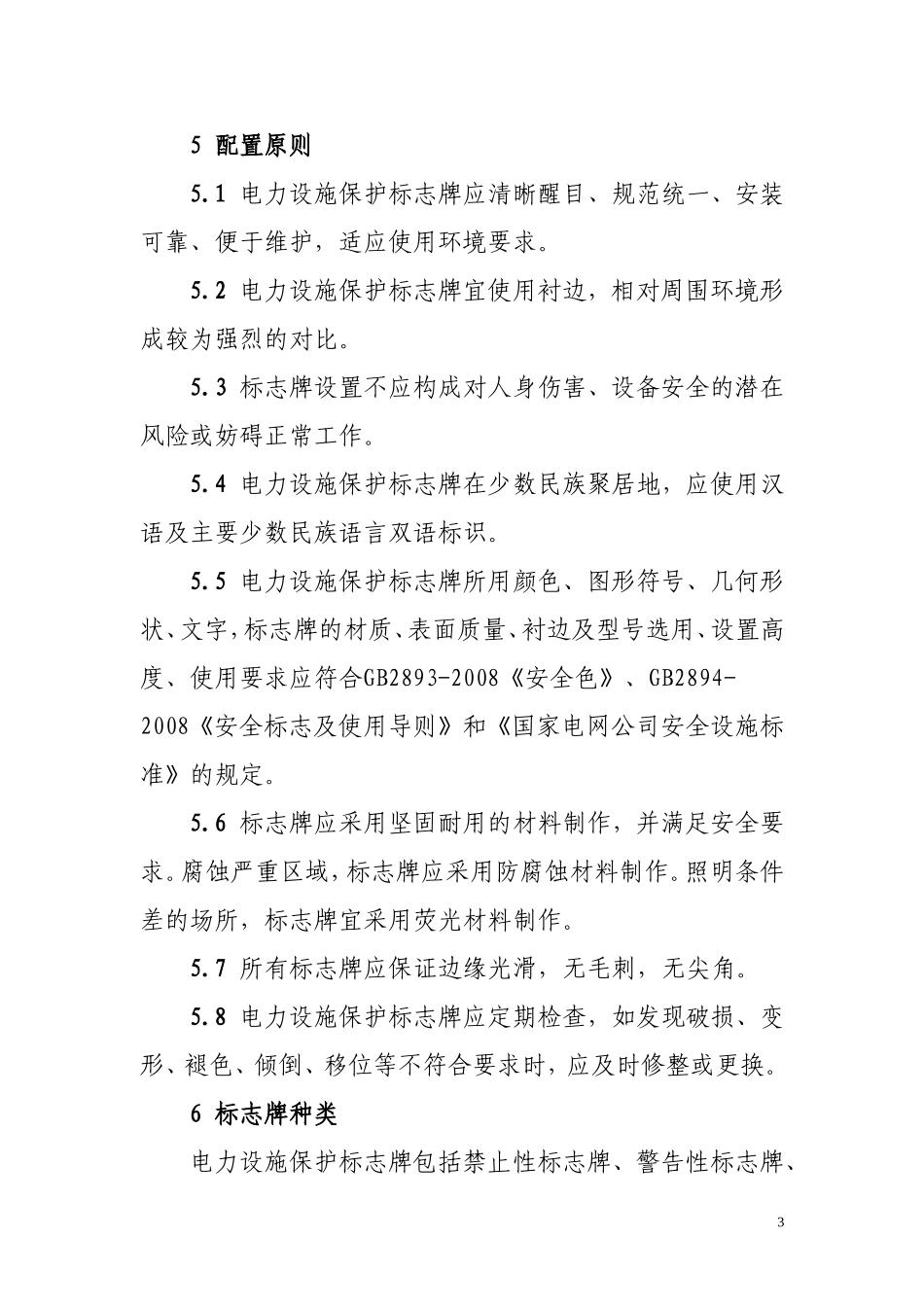

四川省电力公司电力设施保护安全标志配置规范1概述为贯彻“安全第一、预防为主、综合治理”的安全工作方针，规范公司系统电力设施保护安全标志配置，保护电力设施安全，防范人身和电网安全事故，特制定本规范。本规范是为规范企业内部管理而制订，任何单位和个人不得在争议纠纷处理中引用本规范的规定。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。主席令第60号中华人民共和国电力法国务院令239号电力设施保护条例电力设施保护条例实施细则GB2894-2008安全标志及其使用导则Q/GDW434.1-200-10国家电网公司安全设施标准国家电网安监[2009]664号文国家电网公司电力安全工作规程（线路部分）3术语和定义下列术语和定义适用于本规范。3.1电力设施1指发电设施、变电设施和电力线路设施及其有关的辅助设施的总称，包括发电厂、变电站（所）区域内的发电设备、变电设备以及输电线路和有关辅助设备等。3.2安全标志用以表达特定信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。3.3禁止标志禁止人们不安全行为的图形标志。3.4警告标志提醒人们对周围环境引起注意，避免可能发生危险的图形标志。3.5防护标志提醒人们对周围环境引起注意，避免设施受到损坏的图形标志。3.6宣传标志向人们提供宣传信息的图形标志。4范围4.1本规范适用于四川省电力公司系统各单位。4.2已运行的设施不在本规范规定范围之内。4.3已运行的设施改造、更换须按本规范执行。4.4新建、改建和扩建工程，电力设施保护标志牌配置、安装和验收按本规范执行。25配置原则5.1电力设施保护标志牌应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。5.2电力设施保护标志牌宜使用衬边，相对周围环境形成较为强烈的对比。5.3标志牌设置不应构成对人身伤害、设备安全的潜在风险或妨碍正常工作。5.4电力设施保护标志牌在少数民族聚居地，应使用汉语及主要少数民族语言双语标识。5.5电力设施保护标志牌所用颜色、图形符号、几何形状、文字，标志牌的材质、表面质量、衬边及型号选用、设置高度、使用要求应符合GB2893-2008《安全色》、GB2894-2008《安全标志及使用导则》和《国家电网公司安全设施标准》的规定。5.6标志牌应采用坚固耐用的材料制作，并满足安全要求。腐蚀严重区域，标志牌应采用防腐蚀材料制作。照明条件差的场所，标志牌宜采用荧光材料制作。5.7所有标志牌应保证边缘光滑，无毛刺，无尖角。5.8电力设施保护标志牌应定期检查，如发现破损、变形、褪色、倾倒、移位等不符合要求时，应及时修整或更换。6标志牌种类电力设施保护标志牌包括禁止性标志牌、警告性标志牌、3安全防护标志牌、宣传性标志牌4种类型。6.1禁止性标志6.1.1悬挂式、附着式禁止标志牌规范图例：图1禁止性标志牌6.1.1.1基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左右间隙相等。6.1.1.2警示标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。制图标准如图2，参数如表1。4图2禁止性标志牌制图标准表1禁止性标志牌制图参数单位：mm参数种类ABA1D（A1）D1C适用设备甲90072020754943945500kV及以上电压等级线路铁塔乙70056016142734135220kV电压等级线路铁塔丙50040011530524424220kV及以下电压等级钢管杆、500kV及以上配变电设备丁4003209224419519220kV及以下电压等级水泥杆、220kV配变电设备戊3002406918314614110kV配变电5设备己200160461229810箱式变压器、环网柜等配网设施6.1.2水泥预制式禁止标志牌规范图例：67图3水泥预制式禁止标志牌6.1.2.1基本型式是一长方形衬底牌，左上方是禁止标志（带斜杠的圆边框），左下方是文字辅助标志（矩形边框）。右上方为国家电网公司徽标，右下方为24小时供电服务热线。6.1.2.3标志牌为双面白底红字（黑体字），字号根据标志牌尺寸、字数调整，上、中、下间隙，左右间隙相等。6.1.2.3材料工艺：使用水泥预制，表面光滑。制图标准如图4，距离地面高度可视现场情况缩放。89图4水泥预制式禁止标志牌制图标准6.1...
