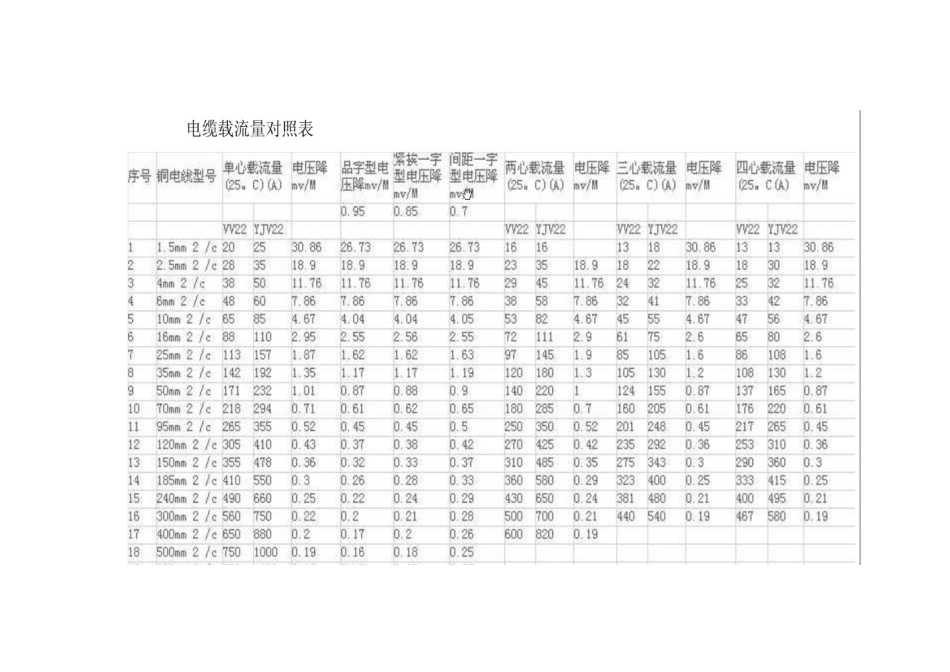

电缆载流量对照表VIP专享VIP免费

线径的选择导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。1.口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。2.说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1～1016、2535、5070、95120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。（2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。例如对铝心绝缘线在不同条件下载流量的计算：当截面为10平方毫米穿管时，则载流量为10×5×0.8═40安；若为高温，则载流量为10×5×0.9═45安；若是穿管又高温，则载流量为10×5×0.7═35安。电缆型号类型、名称及参数一、常用型电缆型号名称适用范围YJVYJLVZR-YJVZR-YJLV阻燃和非阻燃或铝芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。YJV22YJLV22ZR-YJV22ZR-YJV22阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘、聚氯乙烯护套内钢带铠装电力电缆适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。YJV32YJLV32ZR-YJV32ZR-YJV32阻燃和非阻烯铜芯或铝芯交联聚乙烯绝缘、聚氯乙烯护套内钢丝铠装电力电缆适用于水中或高落差地区，能承受机械外力作用和相当的拉力。亦可生产聚氯乙烯护套YJY、YJLY系列产品生产范围型号芯数额定电压3.6/66/6,6/108.7/10,8.7/1512/2021/3526/35,26/45导电线芯标称截mm2YJVYJLVZR-YJVZR-YJLV125~63025~63025~63035~63050~63050~630325~50025~50025~50035~50050~40050~400YJV22YJLV22ZR-YJV22ZR-YJV22325~50025~50025~50035~50050~24050~240YJV32YJLV32ZR-YJV32ZR-YJV32125~50025~50025~50035~50050~50050~500325~30025~30025~30035~300表中未列入的产品标准、规格和截面，亦可按用户要求生产二、聚氯乙烯绝缘控...
