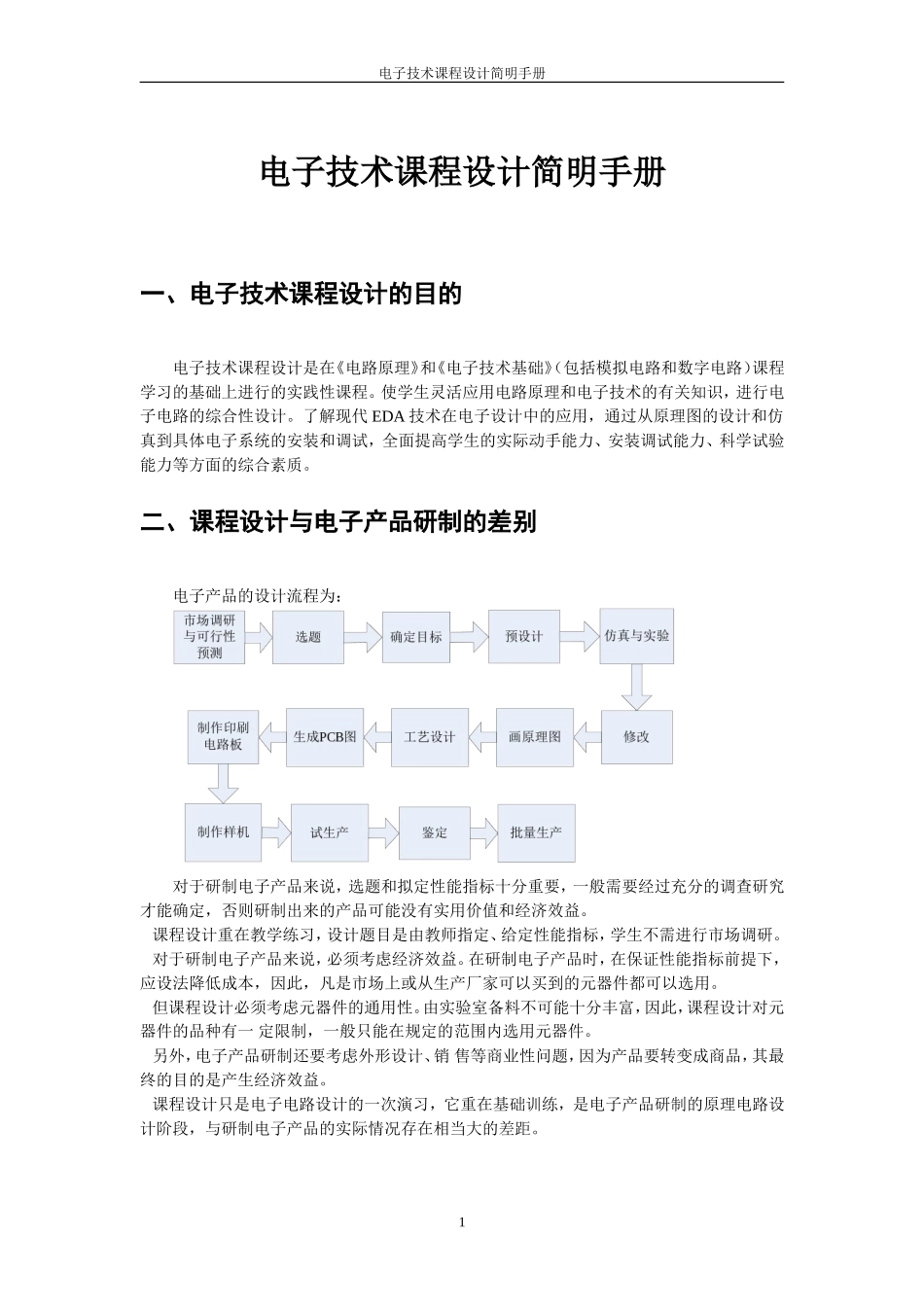

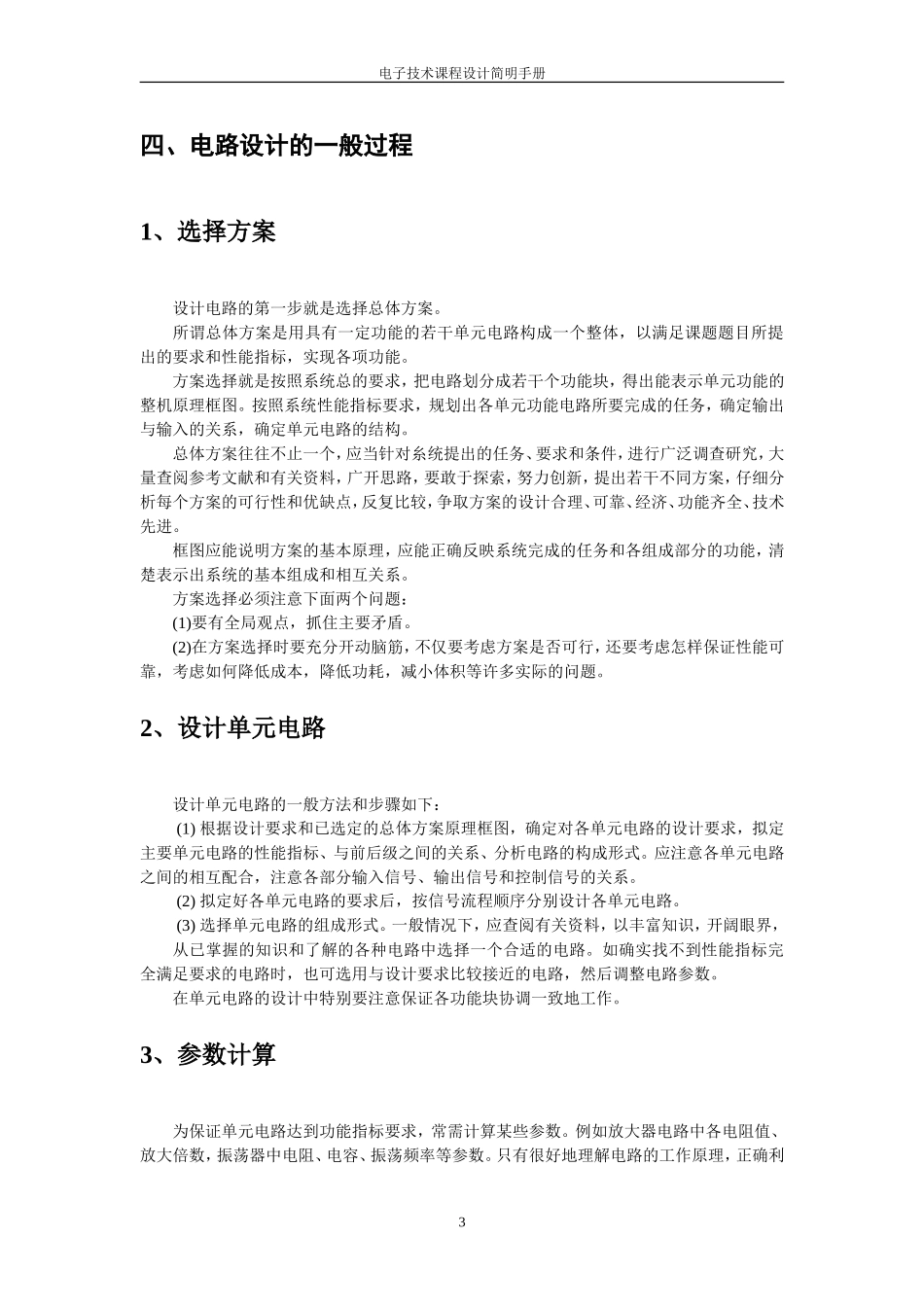

电子技术课程设计简明手册电子技术课程设计简明手册一、电子技术课程设计的目的电子技术课程设计是在《电路原理》和《电子技术基础》（包括模拟电路和数字电路）课程学习的基础上进行的实践性课程。使学生灵活应用电路原理和电子技术的有关知识，进行电子电路的综合性设计。了解现代EDA技术在电子设计中的应用，通过从原理图的设计和仿真到具体电子系统的安装和调试，全面提高学生的实际动手能力、安装调试能力、科学试验能力等方面的综合素质。二、课程设计与电子产品研制的差别电子产品的设计流程为：对于研制电子产品来说，选题和拟定性能指标十分重要，一般需要经过充分的调查研究才能确定，否则研制出来的产品可能没有实用价值和经济效益。课程设计重在教学练习，设计题目是由教师指定、给定性能指标，学生不需进行市场调研。对于研制电子产品来说，必须考虑经济效益。在研制电子产品时，在保证性能指标前提下，应设法降低成本，因此，凡是市场上或从生产厂家可以买到的元器件都可以选用。但课程设计必须考虑元器件的通用性。由实验室备料不可能十分丰富，因此，课程设计对元器件的品种有一定限制，一般只能在规定的范围内选用元器件。另外，电子产品研制还要考虑外形设计、销售等商业性问题，因为产品要转变成商品，其最终的目的是产生经济效益。课程设计只是电子电路设计的一次演习，它重在基础训练，是电子产品研制的原理电路设计阶段，与研制电子产品的实际情况存在相当大的差距。1电子技术课程设计简明手册三、电路系统设计的基本原则和设计内容1、电路系统设计的基本原则(1)满足系统功能和性能的要求。这是电子电路系统设计时必须满足的基本条件。(2)电路简单，成本低，体积小。系统集成技术是简化系统电路的最好方法。(3)可靠性高。(4)系统的集成度高。(5)调试简单方便。(6)生产工艺简单。(7)操作简单方便。操作简便是现代电子电路系统的重要特征，难以操作的系统是没有生命力的。(8)耗电少。(9)性能价格比高。通常希望所设计的电子电路能同时符合以上各项要求，但有时会出现相互矛盾的情况。例如，对于用交流电网供电的电子设备，如果电路总的功耗不大，那么功耗的大小不是主要矛盾，而对于用微型电池供电的航天仪表而言，功耗的大小则是主要矛盾之一。2、课程设计的内容电子电路设计是对各种技术综合应用的过程。通常电子电路设计过程中包括以下几个方面的内容。(1)功能和性能指标分析。深入地了解所要设计的系统的特性。这是进行电子电路系统设计的原始依据。(2)系统设计。系统设计包括初步设计、方案比较和实际设计3部分内容。一个实用课题的理想设计方案不是轻而易举地就能获得的，而是往往需要设计者进行广泛、深入的调查研究，翻阅大量参考资料，并进行反复比较和可行性论证，结合实际工程实践需要，才能最后确定下来。(3)原理电路设计。系统设计的结果提出了具体设计方案，确定了系统的基本结构，那么，接下来的工作就是进行各部分功能电路以及分电路连接的具体设计。这时要注意局部电路对全系统的影响，要考虑是否易于实现，是否易于检测，以及性能价格比等问题，因此，设计人员平时要注意电路资料的积累。(4)可靠性设计。系统的方案设计和电路设计中必须考虑可靠性因素(如器件的选择、电路连接方式的选择等)。(5)调试方案设计。使设计人员在系统实际调试前就对调试的全过程有个清楚的认识，明确要调试的项目、目的、应达到的技术指标、可能发生的问题和现象、处理问题的方法、系统各部分调试时所需要的仪器设备等。（6）编写课程设计的总结报告。撰写报告是对学生写科学论文和科研总结报告的能力训练，通过编写设计报告，不仅把设计、组装、调试的内容进行全面总结，以提高学生的文字组织表达能力，而且也把实践内容上升到理论高度。2电子技术课程设计简明手册四、电路设计的一般过程1、选择方案设计电路的第一步就是选择总体方案。所谓总体方案是用具有一定功能的若干单元电路构成一个整体，以满足课题题目所提出的要求和性能指标，实现各项功能。方案选择就是按照系统总的要求，把电路划分成若干个功能块，得出能表示单元功能的整机原理框图。按照系统性能...
