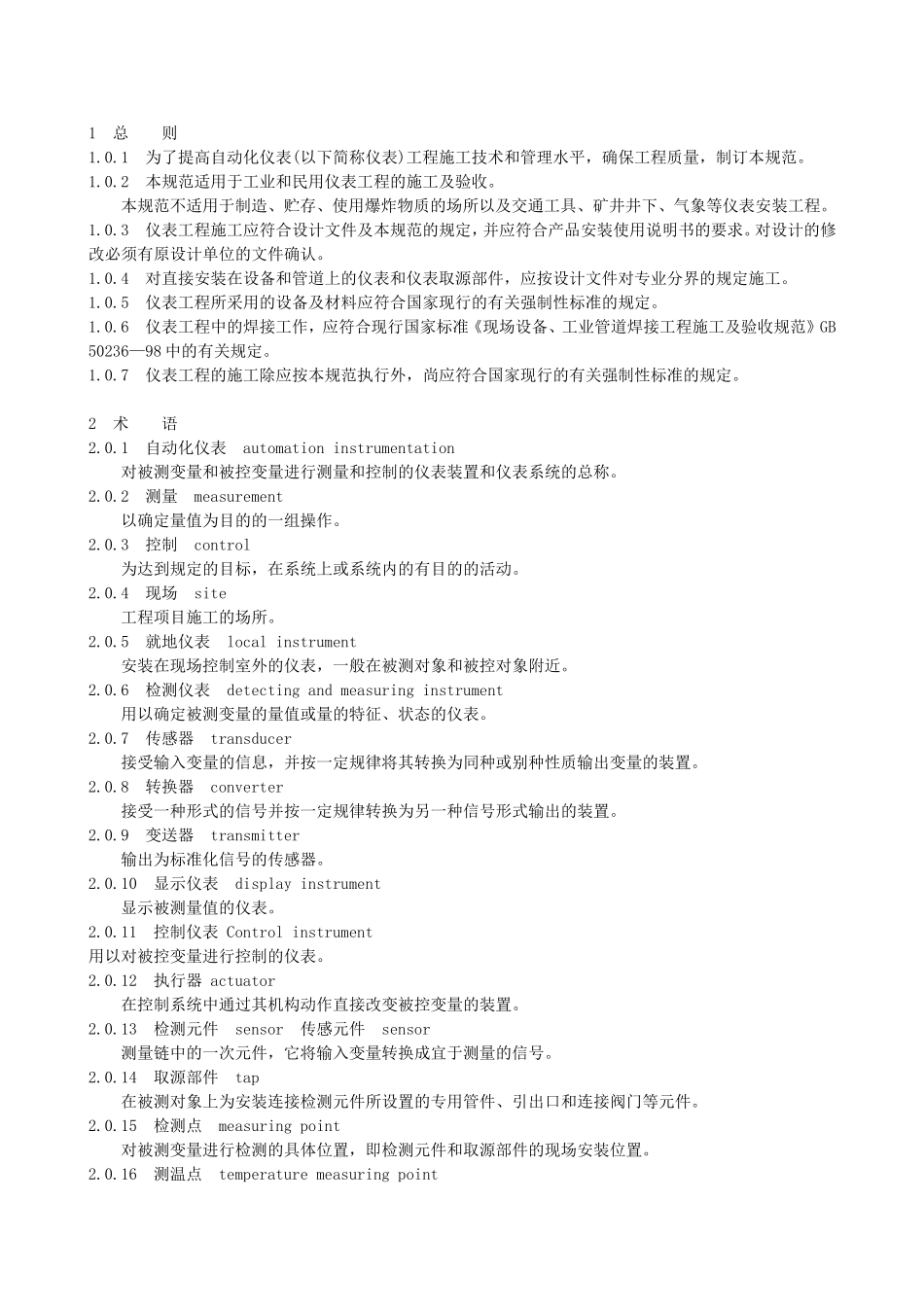

1总则1.0.1为了提高自动化仪表(以下简称仪表)工程施工技术和管理水平，确保工程质量，制订本规范。1.0.2本规范适用于工业和民用仪表工程的施工及验收。本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。1.0.3仪表工程施工应符合设计文件及本规范的规定，并应符合产品安装使用说明书的要求。对设计的修改必须有原设计单位的文件确认。1.0.4对直接安装在设备和管道上的仪表和仪表取源部件，应按设计文件对专业分界的规定施工。1.0.5仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。1.0.6仪表工程中的焊接工作，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB50236—98中的有关规定。1.0.7仪表工程的施工除应按本规范执行外，尚应符合国家现行的有关强制性标准的规定。2术语2.0.1自动化仪表automationinstrumentation对被测变量和被控变量进行测量和控制的仪表装置和仪表系统的总称。2.0.2测量measurement以确定量值为目的的一组操作。2.0.3控制control为达到规定的目标，在系统上或系统内的有目的的活动。2.0.4现场site工程项目施工的场所。2.0.5就地仪表localinstrument安装在现场控制室外的仪表，一般在被测对象和被控对象附近。2.0.6检测仪表detectingandmeasuringinstrument用以确定被测变量的量值或量的特征、状态的仪表。2.0.7传感器transducer接受输入变量的信息，并按一定规律将其转换为同种或别种性质输出变量的装置。2.0.8转换器converter接受一种形式的信号并按一定规律转换为另一种信号形式输出的装置。2.0.9变送器transmitter输出为标准化信号的传感器。2.0.10显示仪表displayinstrument显示被测量值的仪表。2.0.11控制仪表Controlinstrument用以对被控变量进行控制的仪表。2.0.12执行器actuator在控制系统中通过其机构动作直接改变被控变量的装置。2.0.13检测元件sensor传感元件sensor测量链中的一次元件，它将输入变量转换成宜于测量的信号。2.0.14取源部件tap在被测对象上为安装连接检测元件所设置的专用管件、引出口和连接阀门等元件。2.0.15检测点measuringpoint对被测变量进行检测的具体位置，即检测元件和取源部件的现场安装位置。2.0.16测温点temperaturemeasuringpoint温度检测点。2.0.17取压点pressuremeasuringpoint压力检测点。2.0.18系统system由若干相互联系和相互作用的要素组成的具有特定功能的整体。2.0.19控制系统controlsystem通过精密制导或操纵若干变量以达到既定状态的系统。仪表控制系统由仪表设备装置、仪表管线、仪表动力和辅助设施等硬件，以及相关的软件所构成。2.0.20综合控制系统comprehensivecontrolsystem采用数字技术、计算机技术和网络通信技术，具有综合控制功能的仪表控制系统。2.0.21管道piping用于输送、分配、混合、分离、排放、计量、控制或截止流体的管子、管件、法兰、紧固件、垫片、阀门和其他组成件及支承件的总成。2.0.22仪表管道Instrumentationpiping仪表测量管道、气动和液动信号管道、气源管道和液压管道的总称。2.0.23测量管道measuringpiping从检测点向仪表传送被测介质的管道。2.0.24信号管道signalpiping用于传送气动或液动控制信号的管道。2.0.25气源管道airpiping为气动仪表提供气源的管道2.0.26仪表线路instrumentationline仪表电线、电缆、补偿导线、光缆和电缆槽、保护管等附件的总称。2.0.27电缆槽cabletray敷设和保护电线电缆的槽形制成品，包括槽体、盖板和各种组成件。2.0.28保护管protectivetube敷设和保护电线电缆的管子及其连接件。2.0.29回路loop在控制系统中，一个或多个相关仪表与功能的组合。2.0.30伴热heattracing为使生产装置和仪表设备、管道中的物料保持规定的温度，设备、管道旁敷设加热源，进行跟踪加热的措施。2.0.31脱脂degreasing除去物体表面油污等有机物的作业。2.0.32检验inspection对产品或过程等实体，进行度量、测量、检查或试验并将结果与规定要求进行比较以确定每项特性合格情况所进行的活动。2.0.33试验testing对产品或过程等实体的额定值(或极限值)或特性、指标、质量进行验证。进行验证。2....
