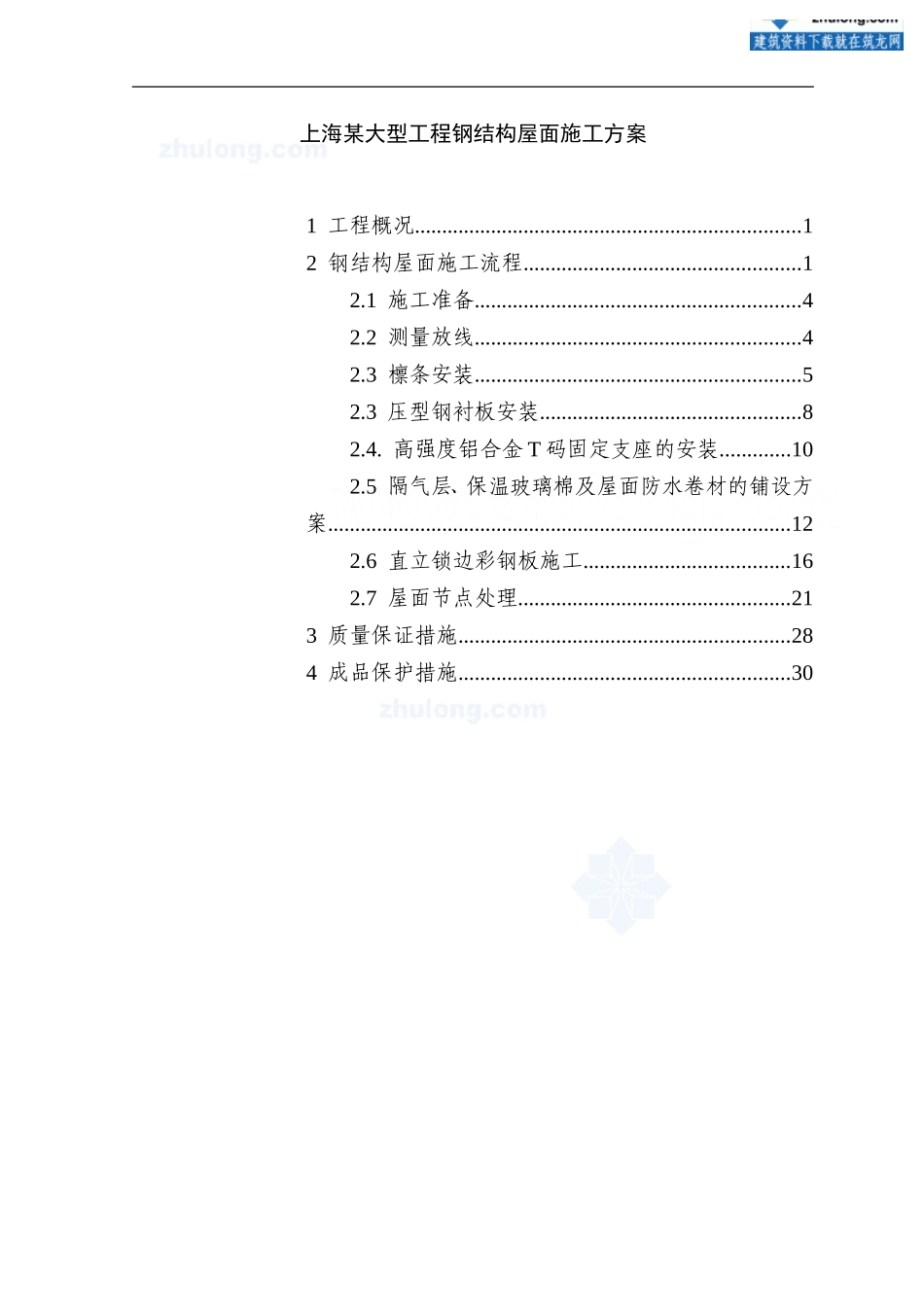

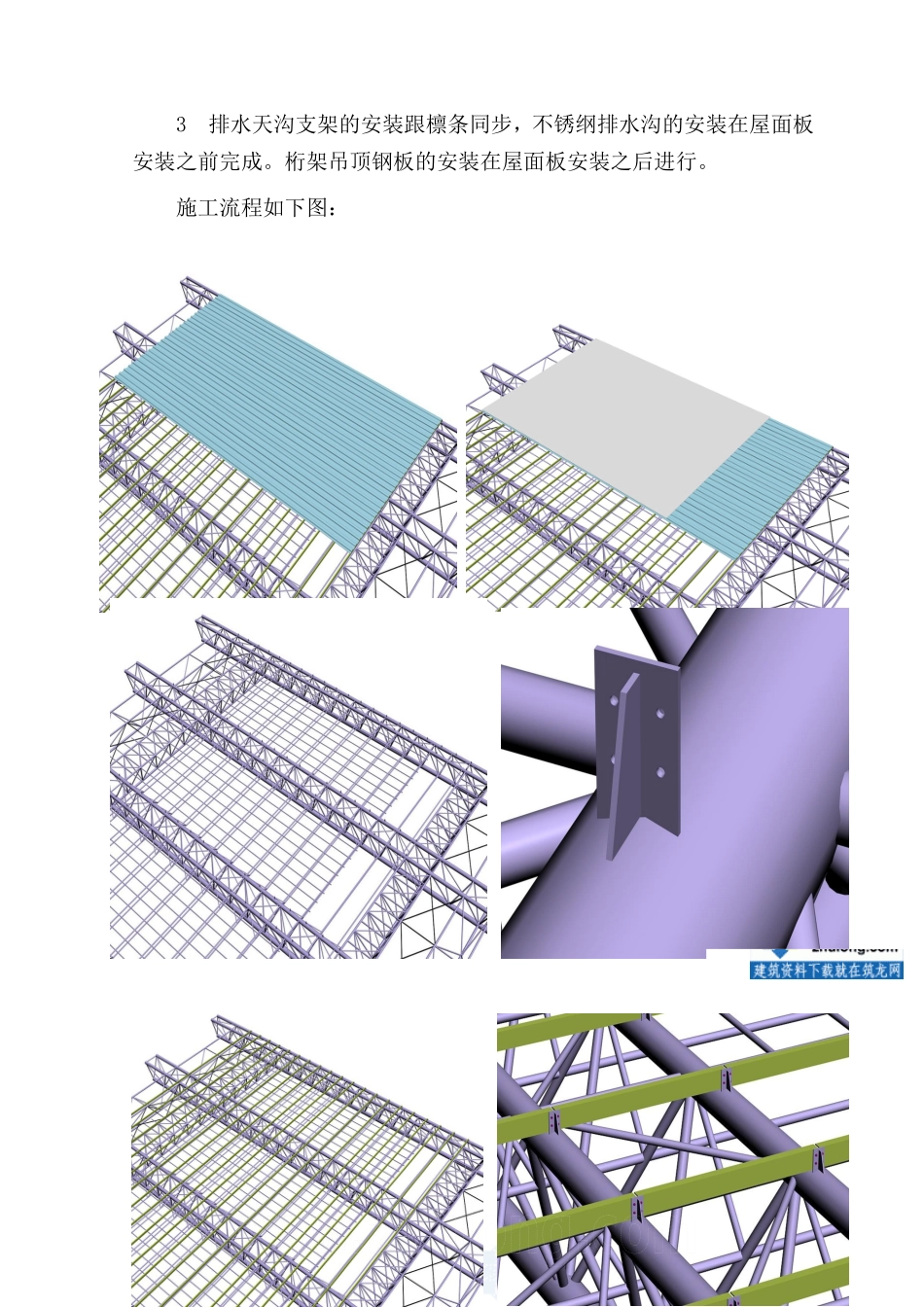

上海某大型工程钢结构屋面施工方案1工程概况.......................................................................12钢结构屋面施工流程...................................................12.1施工准备............................................................42.2测量放线............................................................42.3檩条安装............................................................52.3压型钢衬板安装................................................82.4.高强度铝合金T码固定支座的安装.............102.5隔气层、保温玻璃棉及屋面防水卷材的铺设方案.....................................................................................122.6直立锁边彩钢板施工......................................162.7屋面节点处理..................................................213质量保证措施.............................................................284成品保护措施.............................................................301工程概况本工程钢结构屋面主要分布在无站台柱雨棚和Ⅰ区主体以及高架雨棚等区域，钢屋面结构主要有檩条、钢板衬托、隔气层、保温层、防水层和彩色钢板面层等组成，屋面桁架下吊装铝合金扣板。钢结构屋面结构如下图：图10-1屋面系统结构图2钢结构屋面施工流程1待Ⅰ区主体屋面桁架或无站台柱雨棚桁架施工完毕并验收合格后屋面安装施工进场，施工总体思路为“化整为零，分段施工；先易后难、逐步推进”。根据本工程的布局安排将工程化零为整，分段施工，划分为4大作业区206个施工段，分段进行施工；施工过程中先安装屋面上的钢檩条、钢构件排水沟、屋面板支座等部分，最后同时进行屋面面板的施工。2施工主要流程如下：施工准备→测量放线→檩条安装→压型钢衬板安装→无纺布隔气层铺设→铝合金T型码安装→保温隔声玻璃棉的安装→高分子防水卷材铺设→屋面彩钢板安装→收边收口安装→调整→验收。13排水天沟支架的安装跟檩条同步，不锈纲排水沟的安装在屋面板安装之前完成。桁架吊顶钢板的安装在屋面板安装之后进行。施工流程如下图：(一)檩条连接板安装节点大样图(二)檩条安装檩条安装大样图2(三)压型钢衬板安装(四)无纺布隔气层铺设(五)铝合金T型码安装(六)保温隔声玻璃棉铺设(七)高分子防水卷材铺设(八)直立锁边彩钢板安装图10-2屋面板安装流程图2.1施工准备熟悉图纸，对于作业的操作，首先要对有关图纸有全面的了解，不仅是对金属屋面施工图，对土建建筑图也需要了解，主要了解立面变化的位置、标高、变化的特点，对图纸全面掌握需对照实际施工进行。人员、机械、材料的准备、组织进场，组织相关管理人员，施工技术人3员进场，进行施工前安全、技术交底；大型设备如电焊机、等离子切割机、自带发电机的便携式压型机等，并对机器进行调试、试用；施工中需用的檩条、钢板及施工辅材组织进场。安全设施的搭设，屋面工程施工前应搭设好安全操作平台、材料转运平台，应搭好安全通道及安全防护栏杆等安全防护措施。2.2测量放线1对整个工程进行分区、分面、编制测量计划，对于工作量较大的或是较复杂的区段，测量要分类有序的进行，在对建筑物轮廊测量前要编制测量计划，对所测量对象进行分区、分面、分部的计划测量，然后进行综合，测量区域的划分在一般情况下遵循以立面划分为基础，以立面变化为界限的原则，全方位进行测量。在对整个工程进行分区后。就对每个区进行测量，根据实际情况，可一区一区进行，也可以几个区同时进行，在测量时首先找到关键层。2确定了基准测量层后随后即要确定基准测量线。轴线是建筑物的基准线，金属屋面施工定位前，首先要与土建共同确定基准轴线或复核土建的基准轴线。3关键层、基准轴线确定后，随后确定的就是关键点，关键点在关键层寻找，但不一定在基准轴上，且不低于两个。4放线从关键点开始，先放水平线，用水准仪进行水平线的放线，一般的放线采用花蓝螺丝收紧(俗称紧线器)，然后吊线(垂线)，放线时要注意风力大于4级时须用光学经纬仪、铅直激光仪及水...
