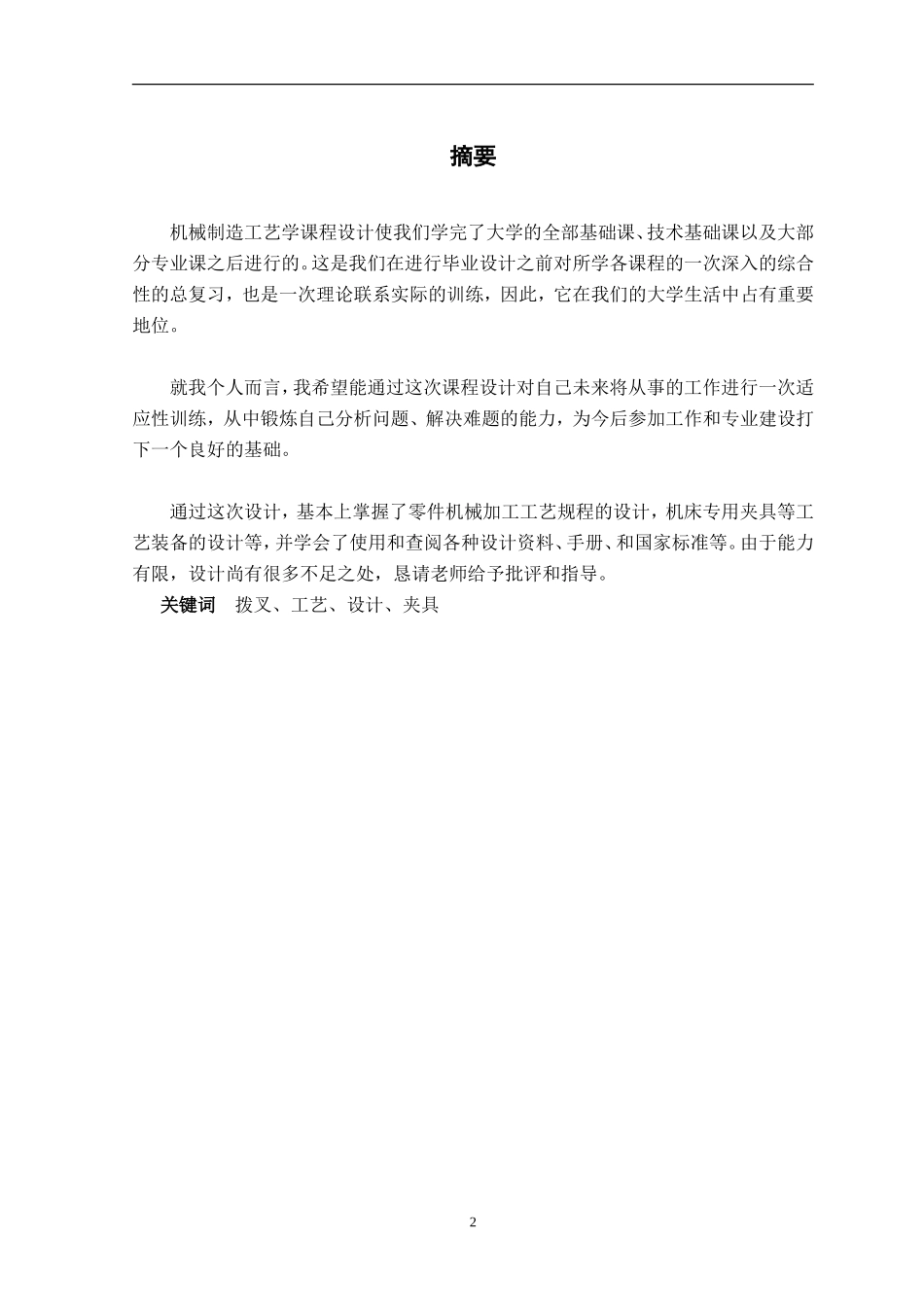

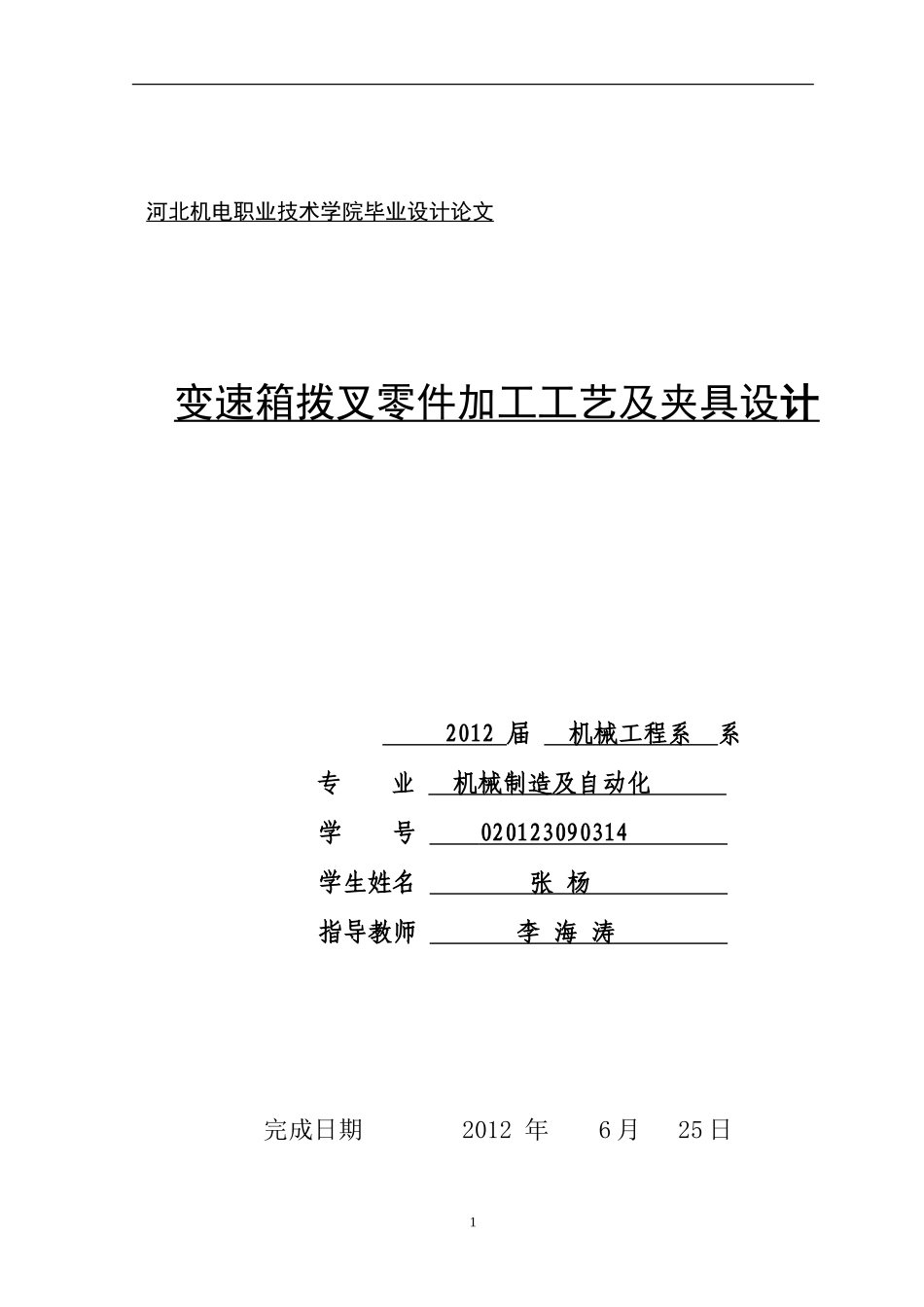

2012届机械工程系系专业机械制造及自动化学号020123090314学生姓名张杨指导教师李海涛完成日期2012年6月25日1河北机电职业技术学院毕业设计论文变速箱拨叉零件加工工艺及夹具设计摘要机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决难题的能力，为今后参加工作和专业建设打下一个良好的基础。通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等，并学会了使用和查阅各种设计资料、手册、和国家标准等。由于能力有限，设计尚有很多不足之处，恳请老师给予批评和指导。关键词拨叉、工艺、设计、夹具2目录摘要……………………………………………………….………………..…2题目及附件……………………………………………………………...........3序言…………………………………………………………………………5第一章零件分析1.1零件的作用…………………………………….................................61.2零件的工艺分析…………………………………………………….61.3确定零件生产类型…………………………………………….……7第二章确定毛坯绘制毛坯简图2.1选择毛坯……………………………………………………………..82.2确定毛坯的尺寸公差和机械加工余量……………………………..82.3绘制拨叉锻造毛坯简图…………………………….……………..9第三章工艺规程设计3.1定位基准的选择……………………………………………………103.2拟订工艺路线………………………………………..……………..103.3加工设备及工艺装备的选用……………………………………..133.4加工余量、工序尺寸和公差的确定……………….…………….143.5切削用量的计算………………………………………………...…17第四章专用钻床夹具设计4.1夹具设计任务………………………………………………………234.2拟定钻床夹具结构方案与绘制夹具草图…………………………234.3绘制夹具装配总图……………………………………………..…..254.4夹具装配图上标注尺寸、配合及技术要求………..………….….25第五章致谢…………………………………………….…………………29第六章参考文献………………………………………………………….303题目：变速箱拨叉零件的机械加工工艺规程及钻锁销孔钻床夹具附件：⑴proe三维立体图1张⑵CAD零件图2张⑶零件图l张⑷毛坯图l张⑸机械加工工艺规程卡片1套⑹钻锁销孔钻床夹具装配图及零件图1套序言机械制造工业是为现代化建设提供各种机械装备的部门，在国民经济的发展中具4有十分重要的地位。机械制造工业的发展规模和水平是反映国民经济实力和科学技术水平的重要标志，因此，我国一贯都把发展机械制造工业作为发展国民经济的战略重点之一。我国机械制造工业虽然取得了很大的进步，但与工业发达的国家相比，在生产能力、技术水平、管理水平和劳动生产率等方面，还有很大的差距。因此，我国的机械制造工业今后的发展，除了不断提高常规机械生产的工艺装备和工艺水平外，还必须研究开发优质高效精密工艺，为高新技术产品的生产提供新工艺、新装备，加强基础技术研究，强化和掌握引进技术，提高自主开发能力，形成常规制造技术与先进制造技术并进的机械制造工业结构。制造自动化及其发展是机械制造行业中的最新技术进步的又一个标志，但随着数控加工的应用的推广，CAD和CAM逐步进入实用阶段，特别是柔性制造系统（FMS）的出现，提高生产效率，降低成本，同时也保证了产品的质量和改善了劳动条件。目前，计算机集成制造系统（CIMS）正在研究和开发，也即将投入使用，它的出现将会更大程度的改变现代世界的机械行业。我研究的课题是拨叉。拨叉应用在变速箱的换档机构中，拨叉头孔套在变速叉轴上。拨叉脚则夹在双联变换齿轮的槽中。当需要...
