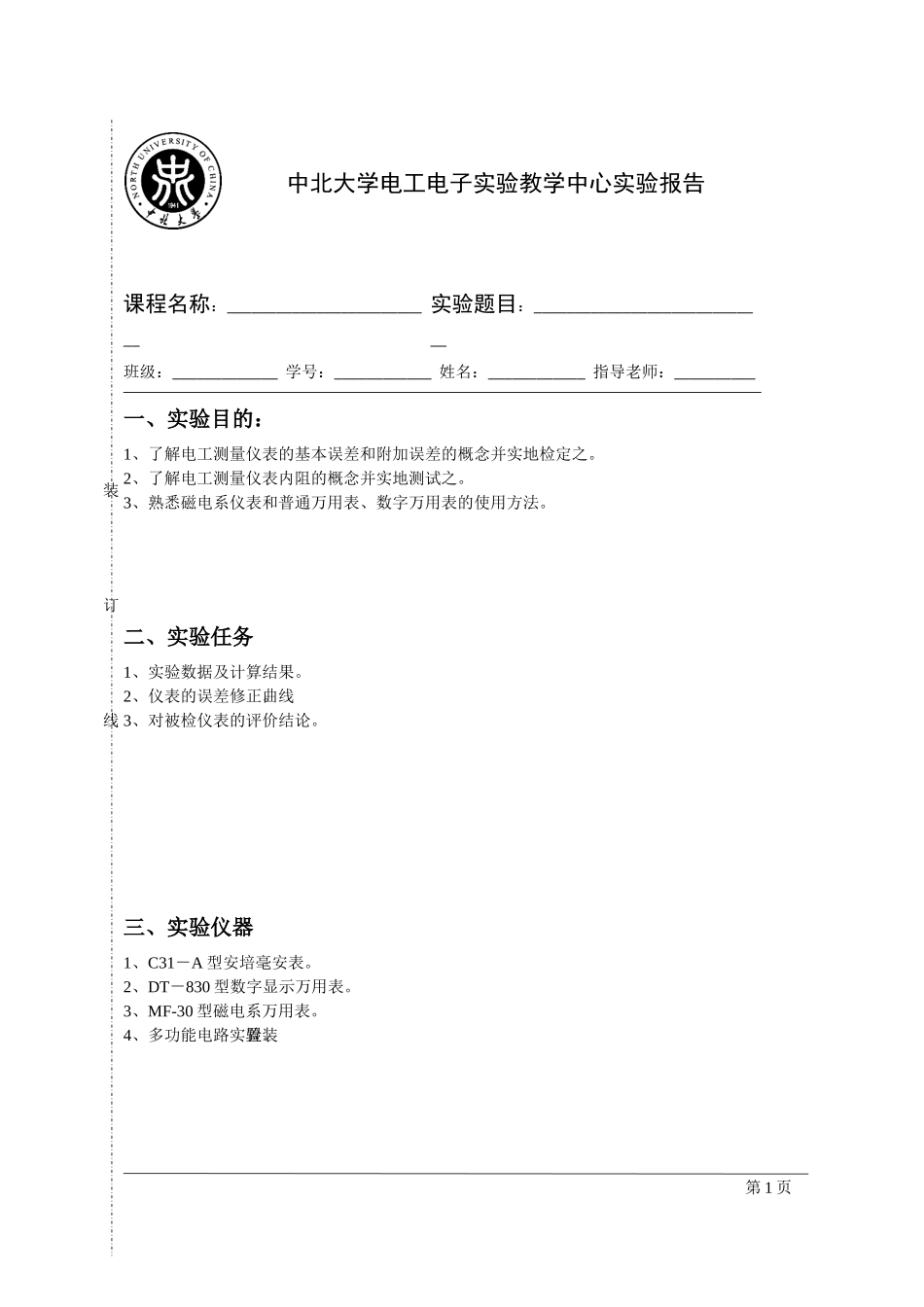

装订线中北大学电工电子实验教学中心实验报告课程名称：__________________________实验题目：_____________________________班级：_____________学号：____________姓名：____________指导老师：__________一、实验目的：1、了解电工测量仪表的基本误差和附加误差的概念并实地检定之
2、了解电工测量仪表内阻的概念并实地测试之
3、熟悉磁电系仪表和普通万用表、数字万用表的使用方法
二、实验任务1、实验数据及计算结果
2、仪表的误差修正曲线
3、对被检仪表的评价结论
三、实验仪器1、C31－A型安培毫安表
2、DT－830型数字显示万用表
3、MF-30型磁电系万用表
4、多功能电路实验装置

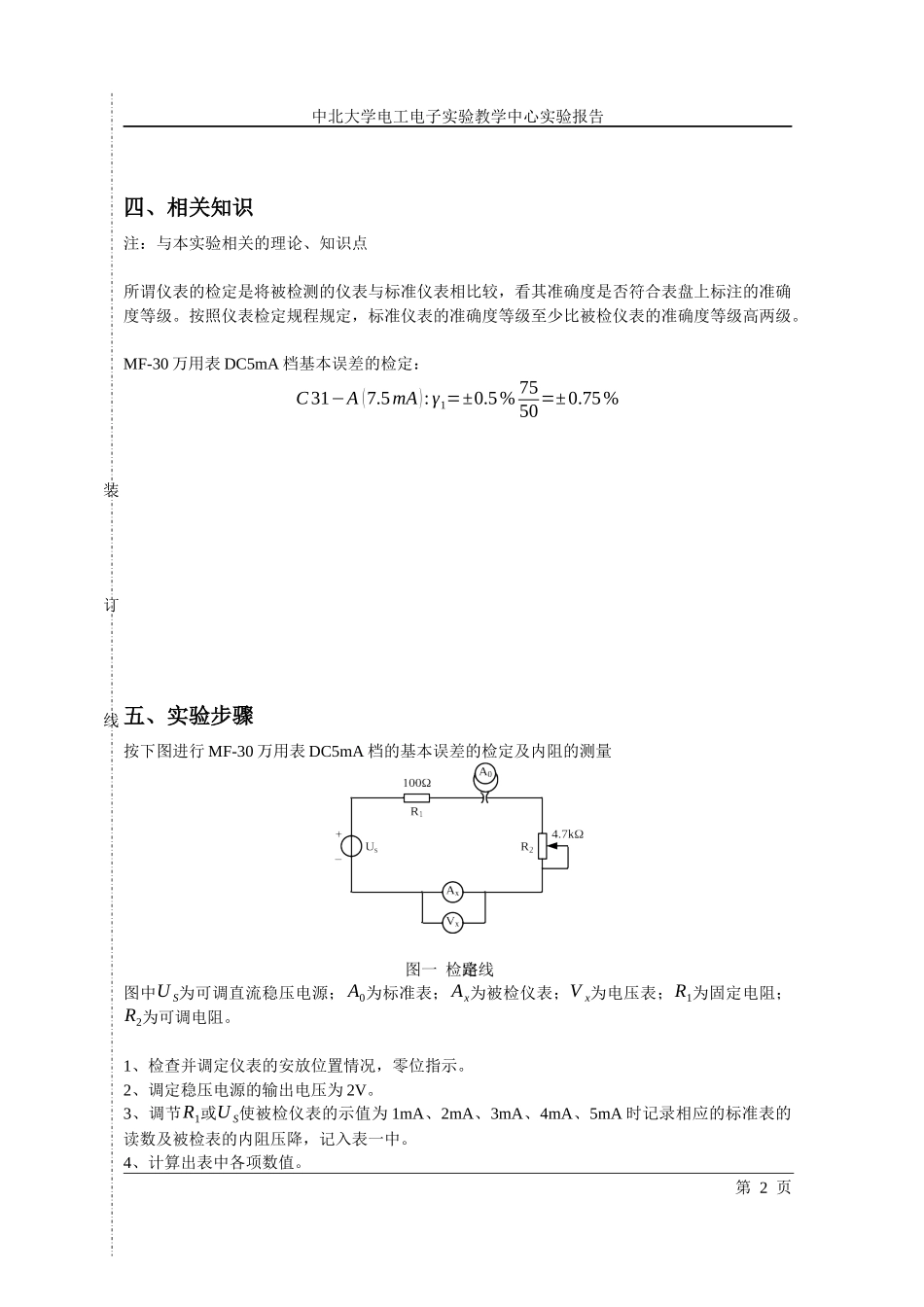

第1页装订线中北大学电工电子实验教学中心实验报告四、相关知识注：与本实验相关的理论、知识点所谓仪表的检定是将被检测的仪表与标准仪表相比较，看其准确度是否符合表盘上标注的准确度等级
按照仪表检定规程规定，标准仪表的准确度等级至少比被检仪表的准确度等级高两级
MF-30万用表DC5mA档基本误差的检定：C31−A(7
5mA):γ1=±0
5%7550=±0
75%五、实验步骤按下图进行MF-30万用表DC5mA档的基本误差的检定及内阻的测量图一检定线路图中US为可调直流稳压电源；A0为标准表；Ax为被检仪表；Vx为电压表；R1为固定电阻；R2为可调电阻
1、检查并调定仪表的安放位置情况，零位指示
2、调定稳压电源的输出电压为2V
3、调节R1或US使被检仪表的示值为1mA、2mA、3mA、4mA、5mA时记录相应的标准表的读数及被检表的内阻压降，记入表一中
4、计算出表中各项数值

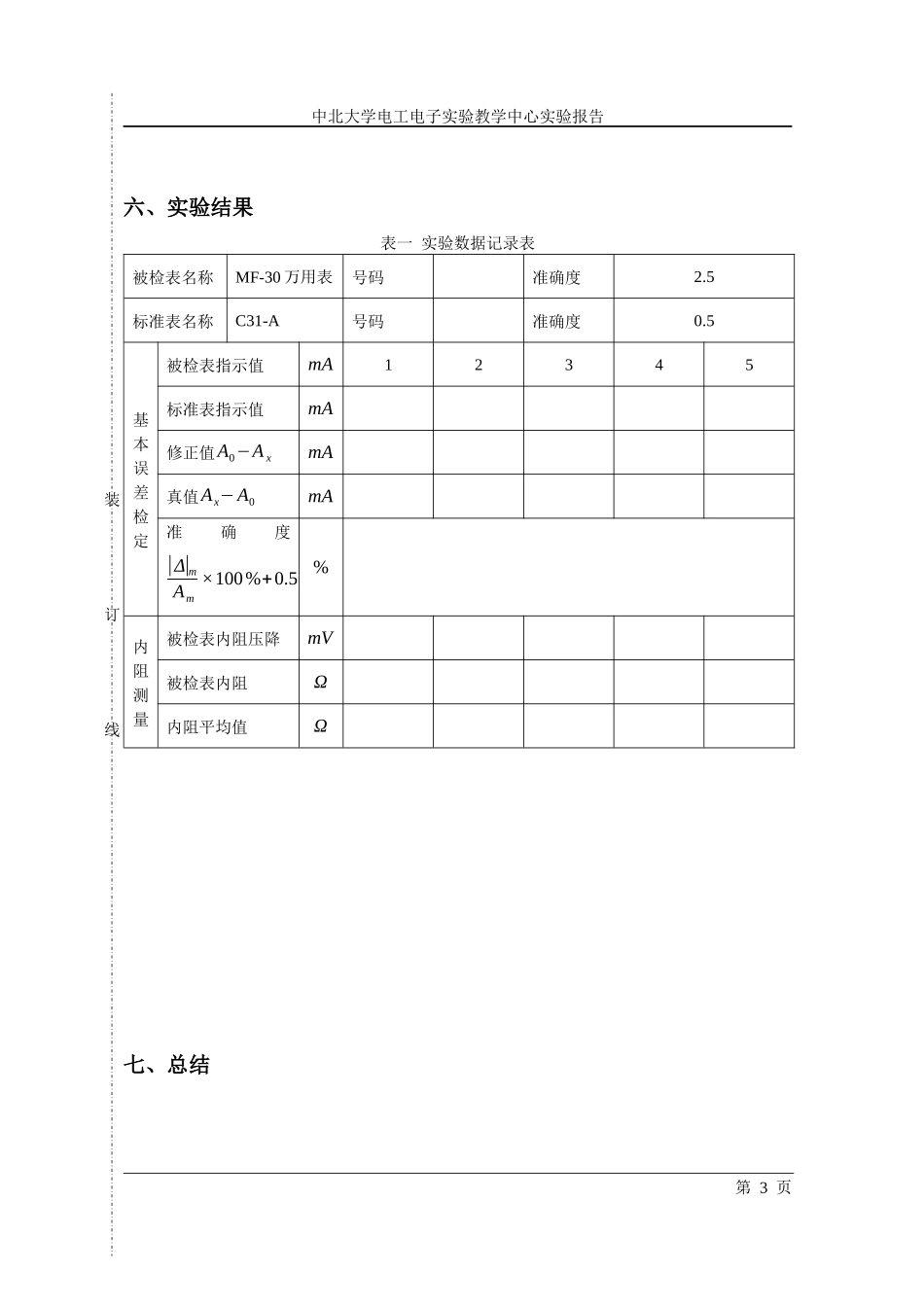

第2页装订线中北大学电工电子实验教学中心实验报告六、实验结果表一实验数据记录表被检表名称MF-30万用表号码准确度2
5标准表名称
