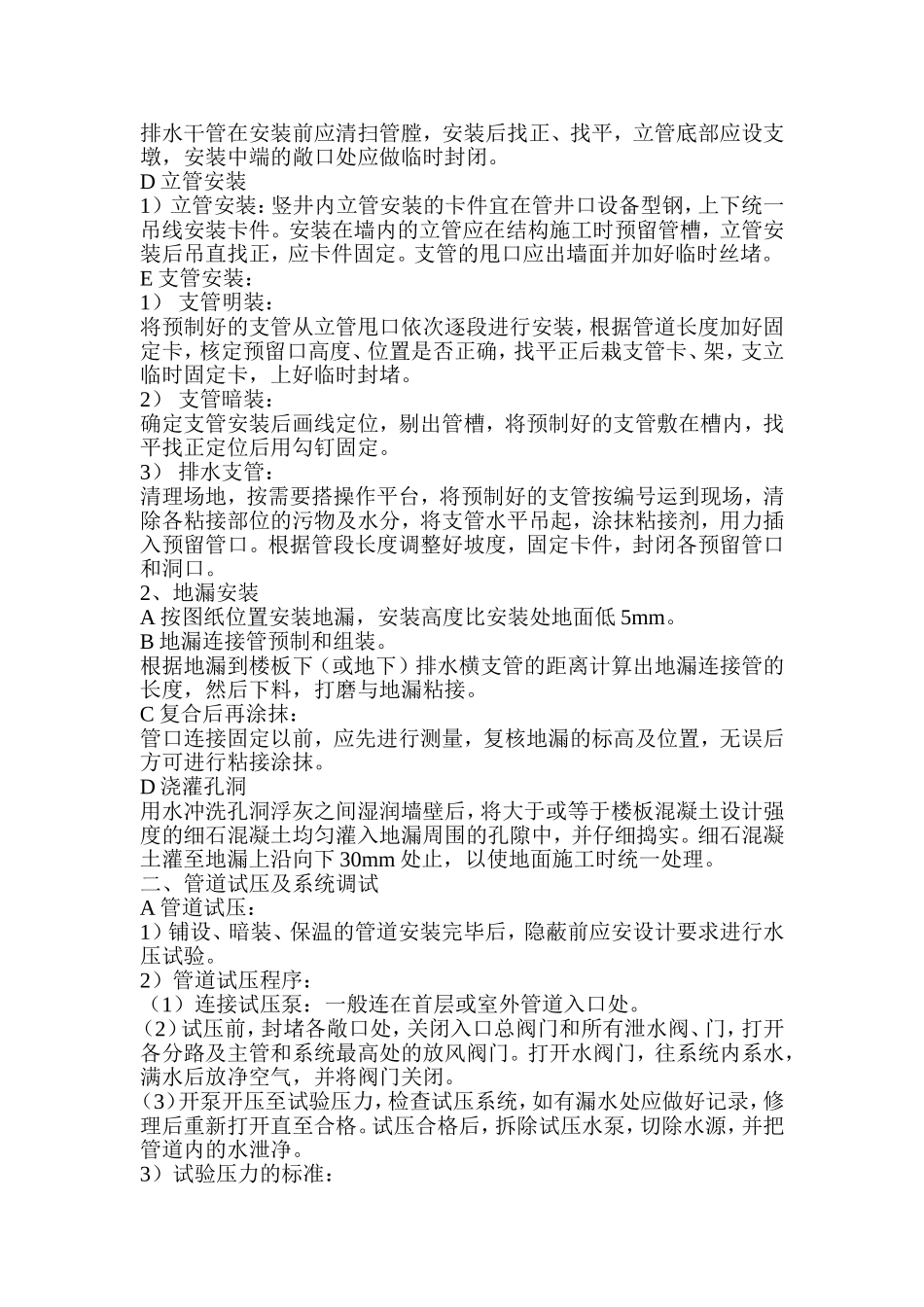

给排水施工方案一、给排水工程施工程序结构施工阶段予留1、套管予埋2、孔洞予留3、预埋铁件地角4、校核设备基础管道各系统管道干管、立管施工粗装修阶段管道安装1、主要支管安装2、管道试压、保温设备安装1、部分末端设备及配管精装修阶段设备安装1、末端设备安装管理安装1、末端设备配管2、系统试压3、局部保温、涂装工程内容：给排水、雨水管道安装、支吊架安装、干管、立管安装、支管安装、阀件安装、地漏安装、卫生洁具按装。1、给排水工程管道安装的主要内容：支吊架的制作安装，干、立支管的安装，阀门安装，管道防腐与保温。管道安装工程各道工序应严格按照施工图纸的技术要求、国家标准施工通用图集以及施工工艺标准的有关规定进行施工，认真执行公司《质量手册》及相关程序文件的规定，保证安装施工顺利进行。管道连接1）粘接连接给水管采用PPR管材焊接，排水管采用PVC超静音管材，管应采用厂家提供的粘接剂粘接，粘接剂的理化性能应符合设计要求，管道粘接时对口间隙：夏季施工预留：5-10mm.管道安装A安装准备：认真熟悉图纸，对施工人员进行技术交底，组织施工人员学习相应的施工工艺标准规范要求，为安装工作做好准备。B预制加工：按设计图纸画出管路分支、变径、预留管口、阀门及其它配件位置的施工草图，在实际安装位置做好标记，按分段量出管道实际尺寸，按此进行预制加工。C干管安装：1）给水干管安装：安装时从总入口开始操作。安装前应清扫管膛，安装后找直、找正，符合甩口位置、方向及变径无误。2）排水干管安装：排水干管在安装前应清扫管膛，安装后找正、找平，立管底部应设支墩，安装中端的敞口处应做临时封闭。D立管安装1）立管安装：竖井内立管安装的卡件宜在管井口设备型钢，上下统一吊线安装卡件。安装在墙内的立管应在结构施工时预留管槽，立管安装后吊直找正，应卡件固定。支管的甩口应出墙面并加好临时丝堵。E支管安装：1）支管明装：将预制好的支管从立管甩口依次逐段进行安装，根据管道长度加好固定卡，核定预留口高度、位置是否正确，找平正后栽支管卡、架，支立临时固定卡，上好临时封堵。2）支管暗装：确定支管安装后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。3）排水支管：清理场地，按需要搭操作平台，将预制好的支管按编号运到现场，清除各粘接部位的污物及水分，将支管水平吊起，涂抹粘接剂，用力插入预留管口。根据管段长度调整好坡度，固定卡件，封闭各预留管口和洞口。2、地漏安装A按图纸位置安装地漏，安装高度比安装处地面低5mm。B地漏连接管预制和组装。根据地漏到楼板下（或地下）排水横支管的距离计算出地漏连接管的长度，然后下料，打磨与地漏粘接。C复合后再涂抹：管口连接固定以前，应先进行测量，复核地漏的标高及位置，无误后方可进行粘接涂抹。D浇灌孔洞用水冲洗孔洞浮灰之间湿润墙壁后，将大于或等于楼板混凝土设计强度的细石混凝土均匀灌入地漏周围的孔隙中，并仔细捣实。细石混凝土灌至地漏上沿向下30mm处止，以使地面施工时统一处理。二、管道试压及系统调试A管道试压：1）铺设、暗装、保温的管道安装完毕后，隐蔽前应安设计要求进行水压试验。2）管道试压程序：（1）连接试压泵：一般连在首层或室外管道入口处。（2）试压前，封堵各敞口处，关闭入口总阀门和所有泄水阀、门，打开各分路及主管和系统最高处的放风阀门。打开水阀门，往系统内系水，满水后放净空气，并将阀门关闭。（3）开泵开压至试验压力，检查试压系统，如有漏水处应做好记录，修理后重新打开直至合格。试压合格后，拆除试压水泵，切除水源，并把管道内的水泄净。3）试验压力的标准：1）试压前应对将要试压的系统进行一次全面的检查，检查系统的各类接口和连接点是否严密，检查系统各支吊架的位置是否正确，安装是否牢靠。2）备好备齐试压用的试压泵、压力表、切断阀、泄水阀、止回阀、放气阀等。3）系统连接，将试压泵与系统连接，且在系统的最高点加设放气阀，最低点加设泄水阀。（2）硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）、聚乙烯类给水管道压力试验1）将试压管段各配水点封堵，缓慢向系统供水，同时打开系统...
