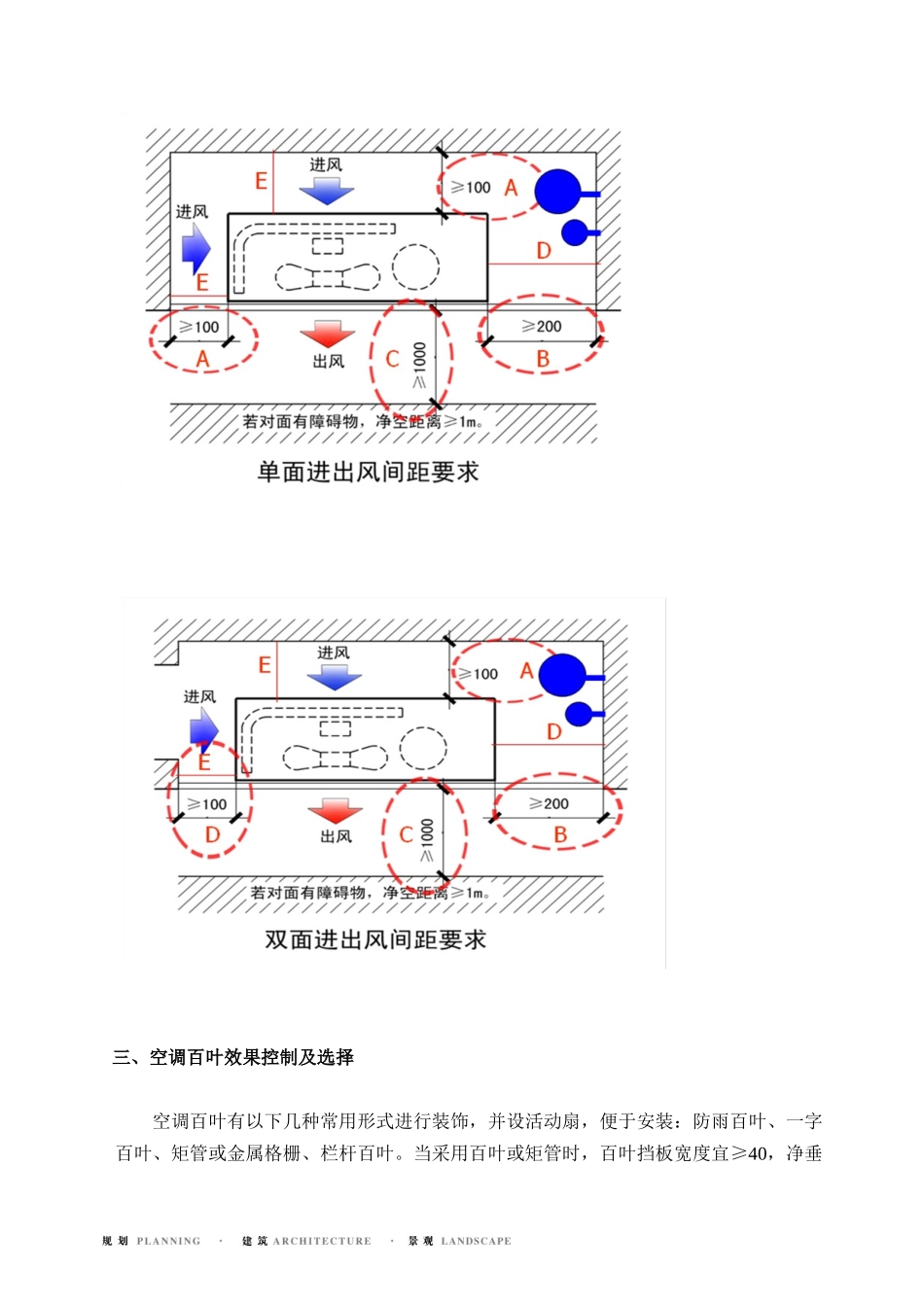

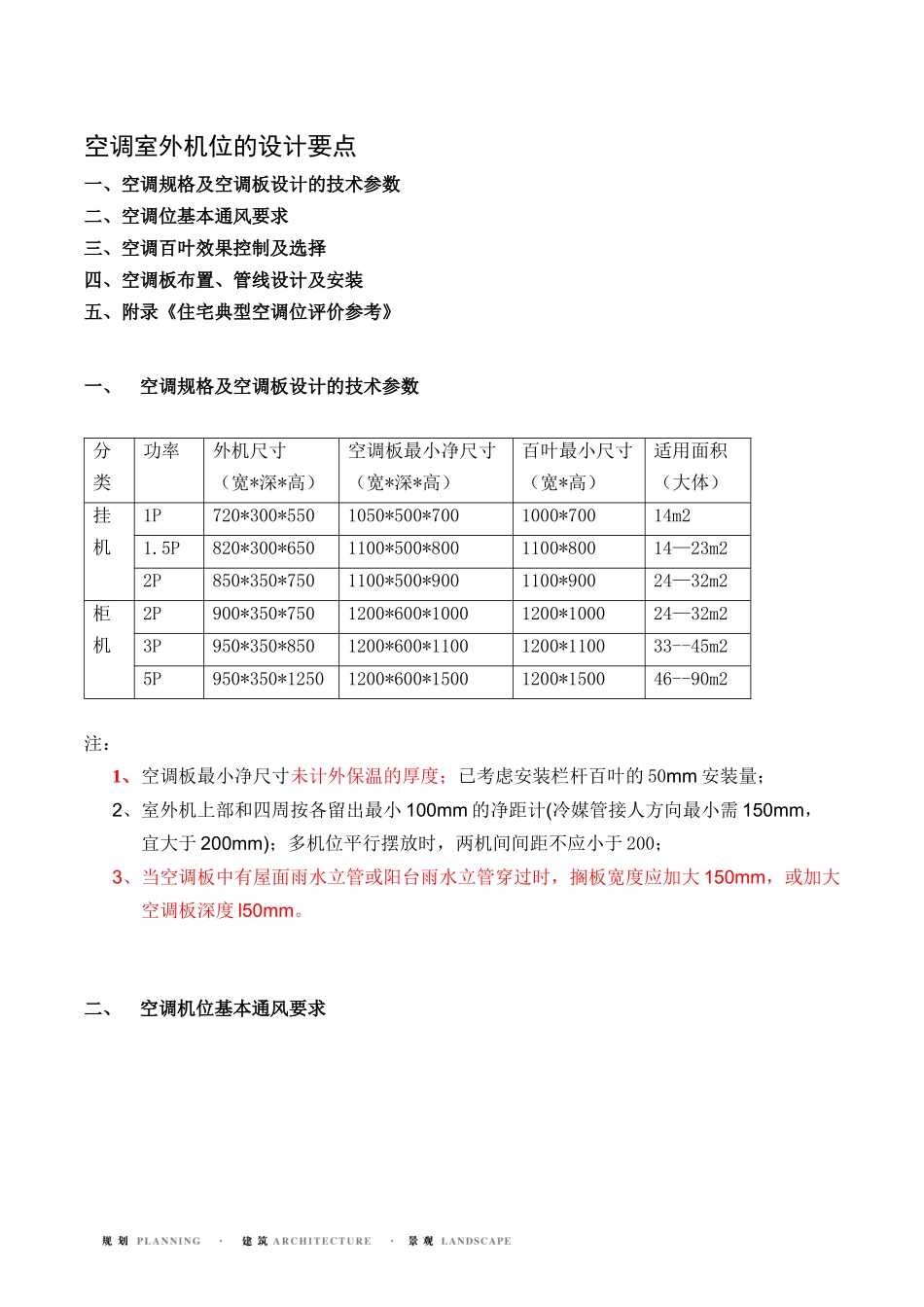

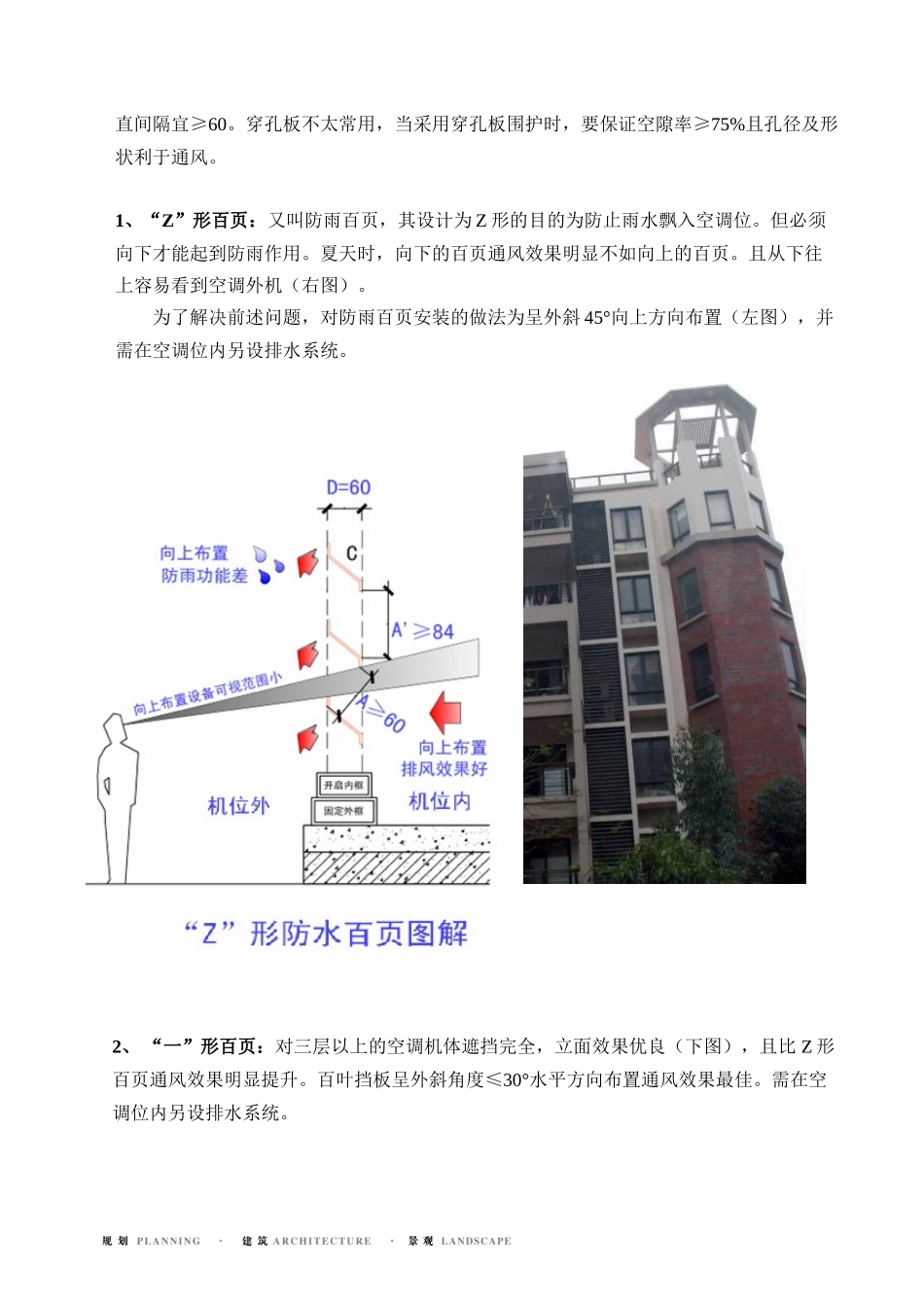

空调室外机位的设计要点一、空调规格及空调板设计的技术参数二、空调位基本通风要求三、空调百叶效果控制及选择四、空调板布置、管线设计及安装五、附录《住宅典型空调位评价参考》一、空调规格及空调板设计的技术参数分类功率外机尺寸（宽*深*高）空调板最小净尺寸（宽*深*高）百叶最小尺寸（宽*高）适用面积（大体）挂机1P720*300*5501050*500*7001000*70014m21.5P820*300*6501100*500*8001100*80014—23m22P850*350*7501100*500*9001100*90024—32m2柜机2P900*350*7501200*600*10001200*100024—32m23P950*350*8501200*600*11001200*110033--45m25P950*350*12501200*600*15001200*150046--90m2注：1、空调板最小净尺寸未计外保温的厚度；已考虑安装栏杆百叶的50mm安装量；2、室外机上部和四周按各留出最小100mm的净距计(冷媒管接人方向最小需150mm，宜大于200mm)；多机位平行摆放时，两机间间距不应小于200；3、当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板宽度应加大150mm，或加大空调板深度l50mm。二、空调机位基本通风要求三、空调百叶效果控制及选择空调百叶有以下几种常用形式进行装饰，并设活动扇，便于安装：防雨百叶、一字百叶、矩管或金属格栅、栏杆百叶。当采用百叶或矩管时，百叶挡板宽度宜≥40，净垂直间隔宜≥60。穿孔板不太常用，当采用穿孔板围护时，要保证空隙率≥75%且孔径及形状利于通风。1、“Z”形百页：又叫防雨百页，其设计为Z形的目的为防止雨水飘入空调位。但必须向下才能起到防雨作用。夏天时，向下的百页通风效果明显不如向上的百页。且从下往上容易看到空调外机（右图）。为了解决前述问题，对防雨百页安装的做法为呈外斜45°向上方向布置（左图），并需在空调位内另设排水系统。2、“一”形百页：对三层以上的空调机体遮挡完全，立面效果优良（下图），且比Z形百页通风效果明显提升。百叶挡板呈外斜角度≤30°水平方向布置通风效果最佳。需在空调位内另设排水系统。3、矩管百页：从右图实例（龙湖·大城小院）可以看到，由于矩管具有一定深度，机位内部可视度低，对三层以上的空调机体遮挡完全，立面效果优良。矩管材料可以用氟碳铝合金管或防腐木条。矩管规格宜为60*20~30，空隙间隔宜不小于60。矩管的深度过小则如下图（万科·水晶城）机体内部可视度高，顶层空调机体仍然暴露，立面效果不佳。百页单方成本约350元，在满足项目总体成本的前提下（特别是高档楼盘）可尽量选用。4、栏杆百页：对散热有利，造型美观，但造价较高，建议有条件选用。四、空调板布置、管线设计及安装1、空调板布置1.1空调室外机的安装及维修应安全方便，室外机挑板应尽量靠近窗洞设置，可开启的窗户离空调室外机位一侧不大于1200mm时视为易于进行安装及维护。尽量避免设在山墙面，或距离窗口较远处。否则，需要用高空吊篮或蜘蛛人安装，增加安装成本（50元/台）。1.2空调室外机旁的外窗应考虑窗的开启扇设置位置的开启方向对空调室外机安装的方便性。1.3空调室外机位设在建筑形体凹槽内时，需考虑对凹槽内窗户的影响，如凹槽距离过近（小于1800）须相对设置时，空调室外机位应相互错位。1.3空调板的地漏设在靠内边缘靠近冷凝水管处，注明排水方向，坡度1%。1.4空调室内机位应结合室内家具合理布置，避免近距离直接吹向人体。户型单元平面图应绘制家具布置图并确定室内机位置及安装高度。1.5室内外机距离不宜过长。标配冷媒管长度:3.6m，室内机与室外机连接的冷媒管总长度最佳距离为5~10m（超过10m需选用大一个规格的空调，或追加冷媒量及加大管径）。2、管线（道）设计2.1空调冷媒管穿外墙的预留洞口尺寸：客厅处洞Φ90，洞中心距地200（柜机）；卧室及其他处洞Φ75，洞中心距地2200（挂机）；洞中心水平距最近墙边200；洞口内外做PVC套管，向外倾斜10度，内外高差为20，管口与外墙内外建筑完成面齐平。2.2空调冷媒管不得穿越客厅、卧室等主要房间。如不得不穿越其他房间，必须控制在卫生间、厨房、储藏室等辅助房间内，注意该类房间层高对留洞高度的影响，以保证冷凝水排除顺畅。2.3冷凝水管宜单独设置，尽量不预埋。如设专门地漏或三通，冷凝水管可与阳台雨水...
