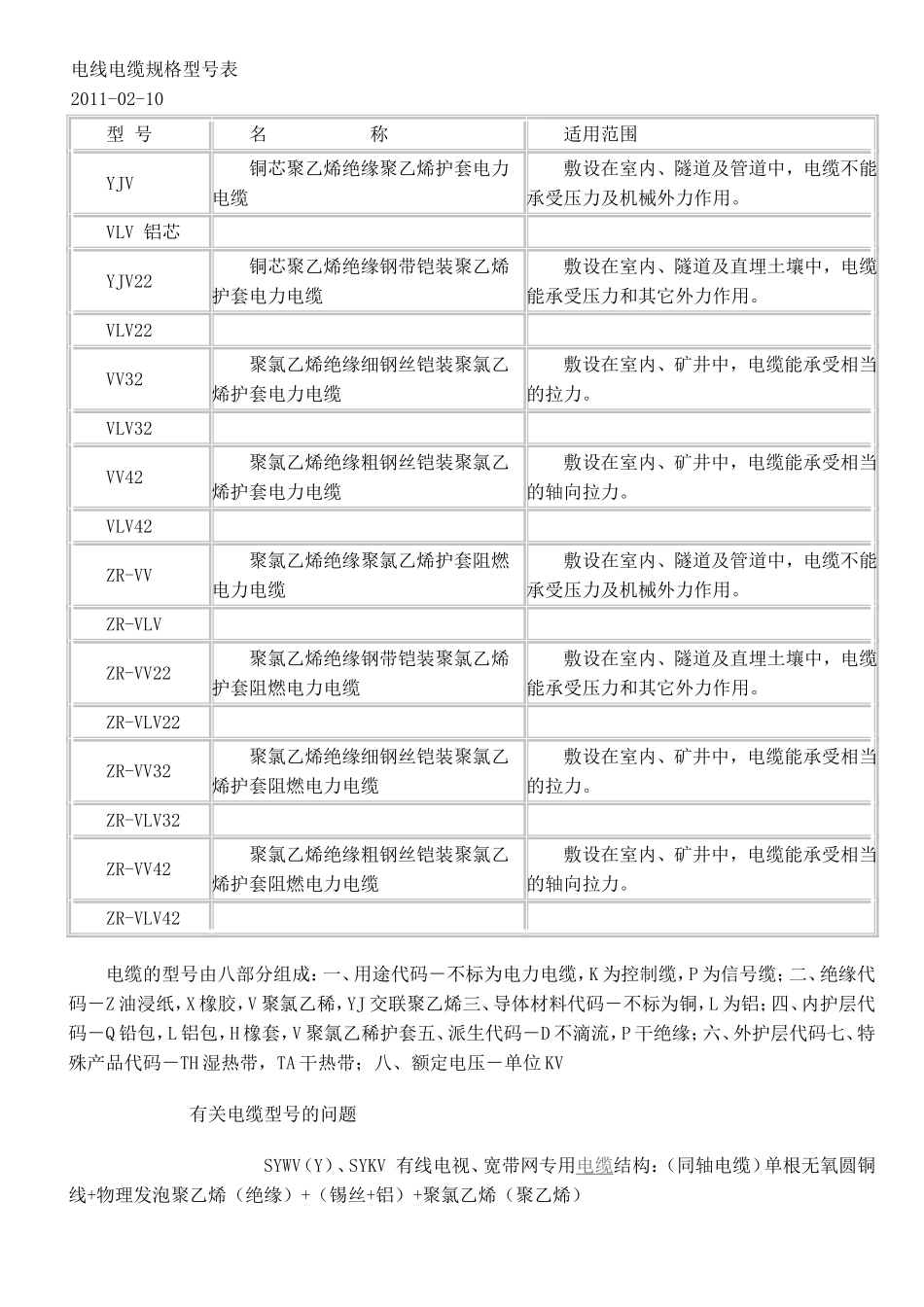

电线电缆规格型号表2011-02-10型号名称适用范围YJV铜芯聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。VLV铝芯YJV22铜芯聚乙烯绝缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。VLV22VV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。VLV32VV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。VLV42ZR-VV聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。ZR-VLVZR-VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。ZR-VLV22ZR-VV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。ZR-VLV32ZR-VV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。ZR-VLV42电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV与KVVRVVP与KVVP区别：RVV和RVVP里面采用的线为多股细铜丝组成的软线，即RV线组成。KVV和KVVP里面采用的线为单股粗铜丝组成的硬线，即BV线组成。AVVR与RVVP区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR大于等于0.75平方毫米的名称为RVVP.SYV与SYWV区别：SYV是视频传输线用聚乙烯绝缘。SYWV是射频传输线，物理发泡绝缘。用于有线电视。RVS与RVV2芯区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。RVV2芯线直放成缆，有外护套，用于电源，控制信号等方面R－连接用软电缆（电线），软结构。V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。S－双绞型。A－镀锡或镀银。F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型电线电缆规格型号表一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格(导体截面)的选择。⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。⒉电线电缆规格的选择确定电线电缆的使用规格(导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失...
