防雷装置安全检测技术规范GB-T21431-2008VIP免费

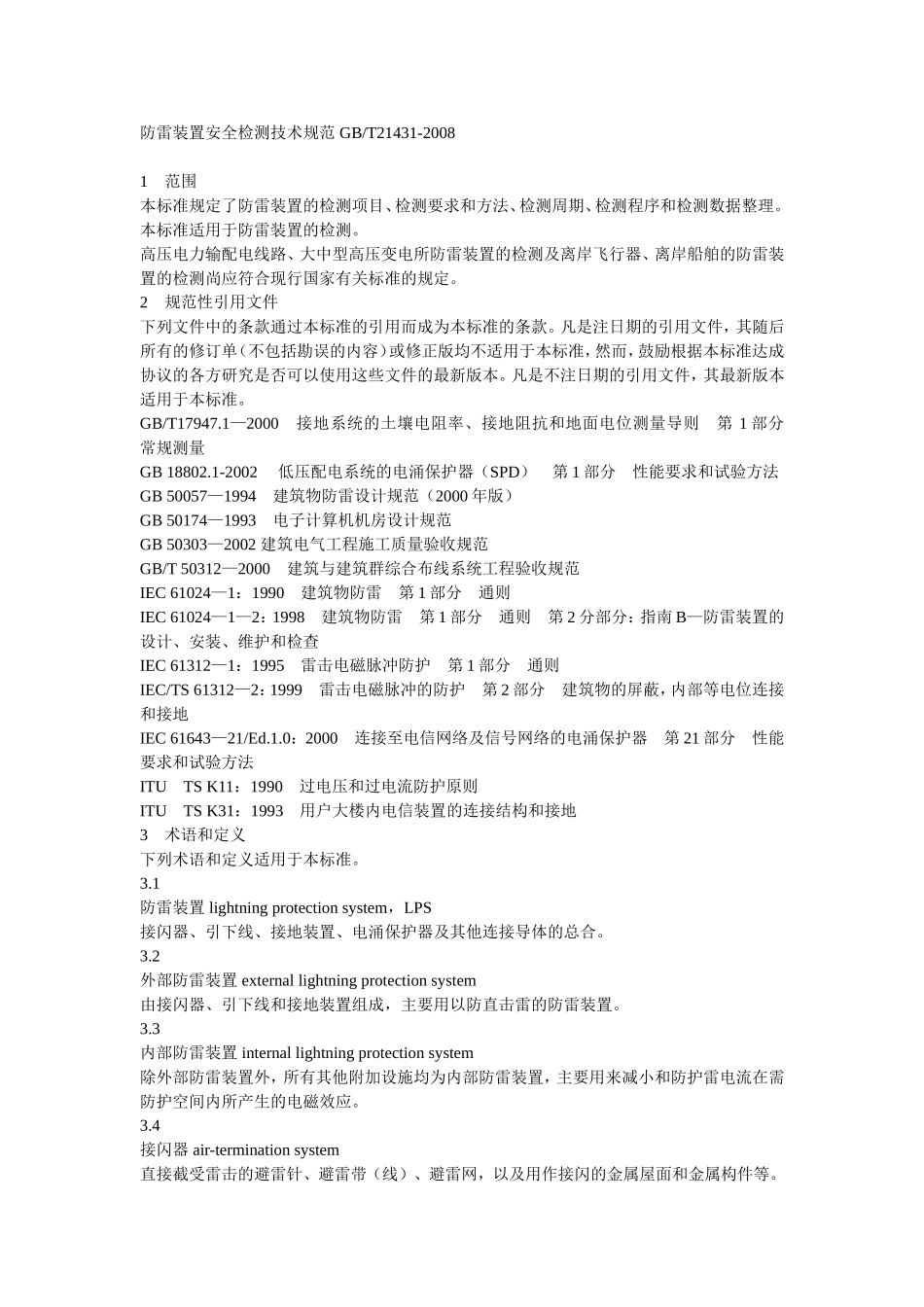

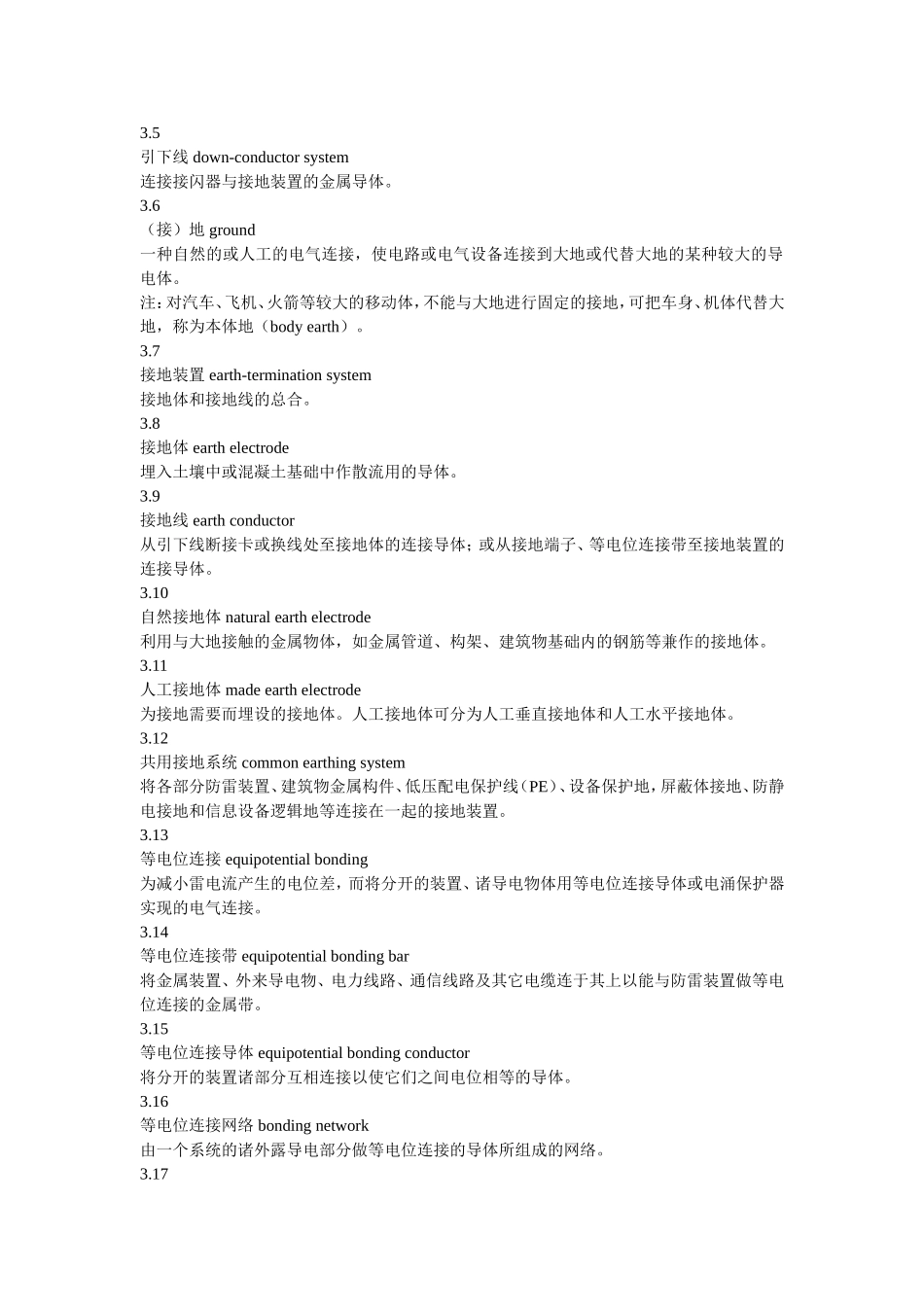

防雷装置安全检测技术规范GB/T21431-20081范围本标准规定了防雷装置的检测项目、检测要求和方法、检测周期、检测程序和检测数据整理。本标准适用于防雷装置的检测。高压电力输配电线路、大中型高压变电所防雷装置的检测及离岸飞行器、离岸船舶的防雷装置的检测尚应符合现行国家有关标准的规定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修正版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17947.1—2000接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分常规测量GB18802.1-2002低压配电系统的电涌保护器（SPD）第1部分性能要求和试验方法GB50057—1994建筑物防雷设计规范（2000年版）GB50174—1993电子计算机机房设计规范GB50303—2002建筑电气工程施工质量验收规范GB/T50312—2000建筑与建筑群综合布线系统工程验收规范IEC61024—1：1990建筑物防雷第1部分通则IEC61024—1—2：1998建筑物防雷第1部分通则第2分部分：指南B—防雷装置的设计、安装、维护和检查IEC61312—1：1995雷击电磁脉冲防护第1部分通则IEC/TS61312—2：1999雷击电磁脉冲的防护第2部分建筑物的屏蔽，内部等电位连接和接地IEC61643—21/Ed.1.0：2000连接至电信网络及信号网络的电涌保护器第21部分性能要求和试验方法ITUTSK11：1990过电压和过电流防护原则ITUTSK31：1993用户大楼内电信装置的连接结构和接地3术语和定义下列术语和定义适用于本标准。3.1防雷装置lightningprotectionsystem，LPS接闪器、引下线、接地装置、电涌保护器及其他连接导体的总合。3.2外部防雷装置externallightningprotectionsystem由接闪器、引下线和接地装置组成，主要用以防直击雷的防雷装置。3.3内部防雷装置internallightningprotectionsystem除外部防雷装置外，所有其他附加设施均为内部防雷装置，主要用来减小和防护雷电流在需防护空间内所产生的电磁效应。3.4接闪器air-terminationsystem直接截受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。3.5引下线down-conductorsystem连接接闪器与接地装置的金属导体。3.6（接）地ground一种自然的或人工的电气连接，使电路或电气设备连接到大地或代替大地的某种较大的导电体。注：对汽车、飞机、火箭等较大的移动体，不能与大地进行固定的接地，可把车身、机体代替大地，称为本体地（bodyearth）。3.7接地装置earth-terminationsystem接地体和接地线的总合。3.8接地体earthelectrode埋入土壤中或混凝土基础中作散流用的导体。3.9接地线earthconductor从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地装置的连接导体。3.10自然接地体naturalearthelectrode利用与大地接触的金属物体，如金属管道、构架、建筑物基础内的钢筋等兼作的接地体。3.11人工接地体madeearthelectrode为接地需要而埋设的接地体。人工接地体可分为人工垂直接地体和人工水平接地体。3.12共用接地系统commonearthingsystem将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、设备保护地，屏蔽体接地、防静电接地和信息设备逻辑地等连接在一起的接地装置。3.13等电位连接equipotentialbonding为减小雷电流产生的电位差，而将分开的装置、诸导电物体用等电位连接导体或电涌保护器实现的电气连接。3.14等电位连接带equipotentialbondingbar将金属装置、外来导电物、电力线路、通信线路及其它电缆连于其上以能与防雷装置做等电位连接的金属带。3.15等电位连接导体equipotentialbondingconductor将分开的装置诸部分互相连接以使它们之间电位相等的导体。3.16等电位连接网络bondingnetwork由一个系统的诸外露导电部分做等电位连接的导体所组成的网络。3.17接地基准点earthingreferencepoint，ERP一个系统的等电位连接网络与共用接地系统之间唯一的那一连接点。3.18电涌保护器surgeprotectivedevice，SPD目的在于限制瞬态过电压和分走电涌电流的器件...
